前言
先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。
AD全名Altium Designer，是卓越的 PCB 设计工具，前身为Protel，自1985年起它作为PCB设计工具的先驱者进而发展成为行业市场上的领导者之一。
在ADS中设计好版图后，其编辑功能较弱，且不利于实体化观察PCB，而使用AD编辑PCB更方便快捷。
ADS中的操作

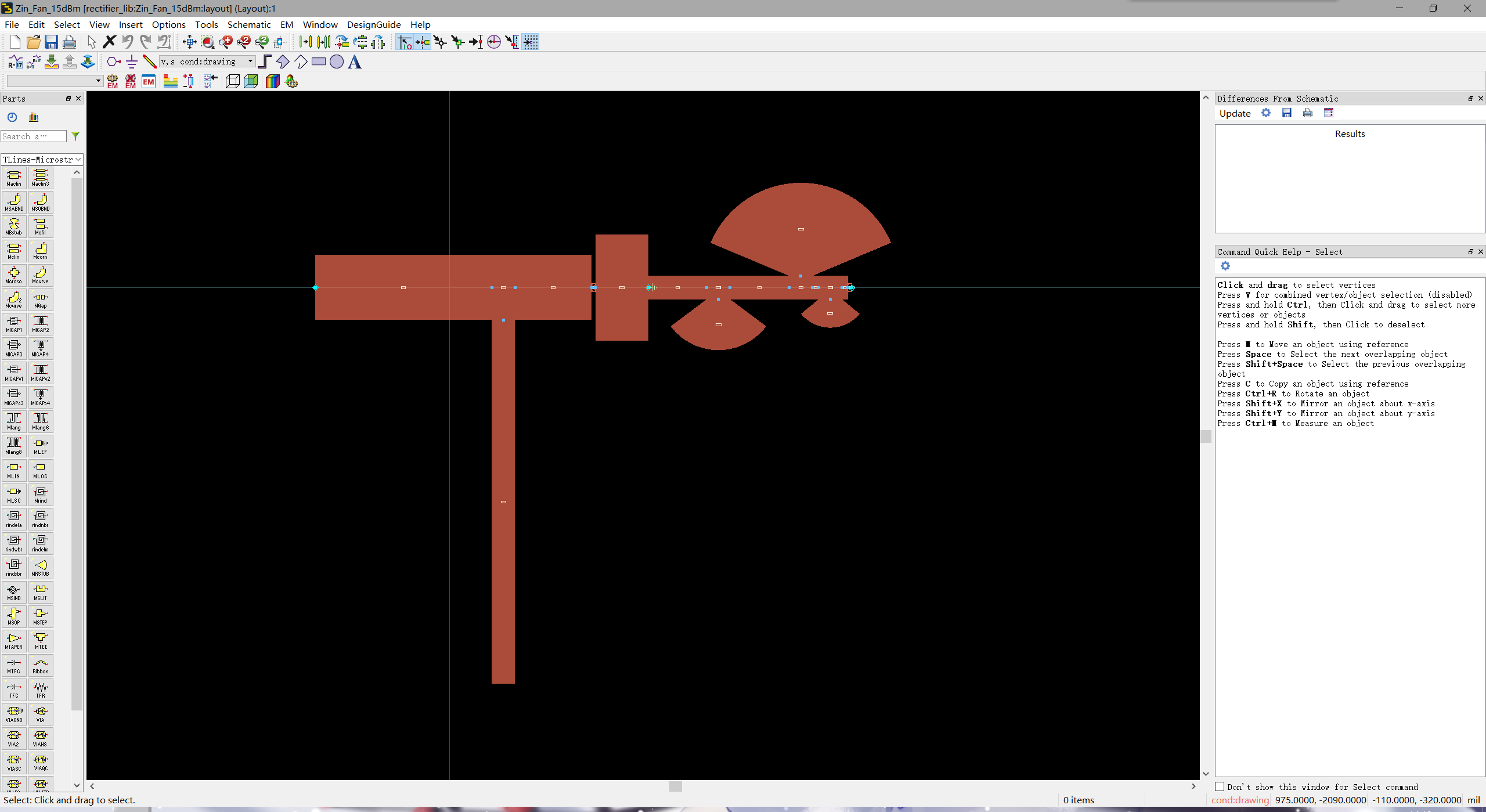

在ADS中设计好版图后，应该是下图的样子。
选择导出。

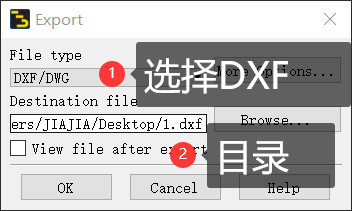

选择保存为DXF格式文件，然后选择要保存的位置，点OK。
这样，就成功导出了版图文件。
在AD中的操作
将刚刚导出的版图文件导入AD中，铺铜之后就方便编辑了。
在AD中根据自己的需要，建立好原理图和PCB文件，这样方便修改。

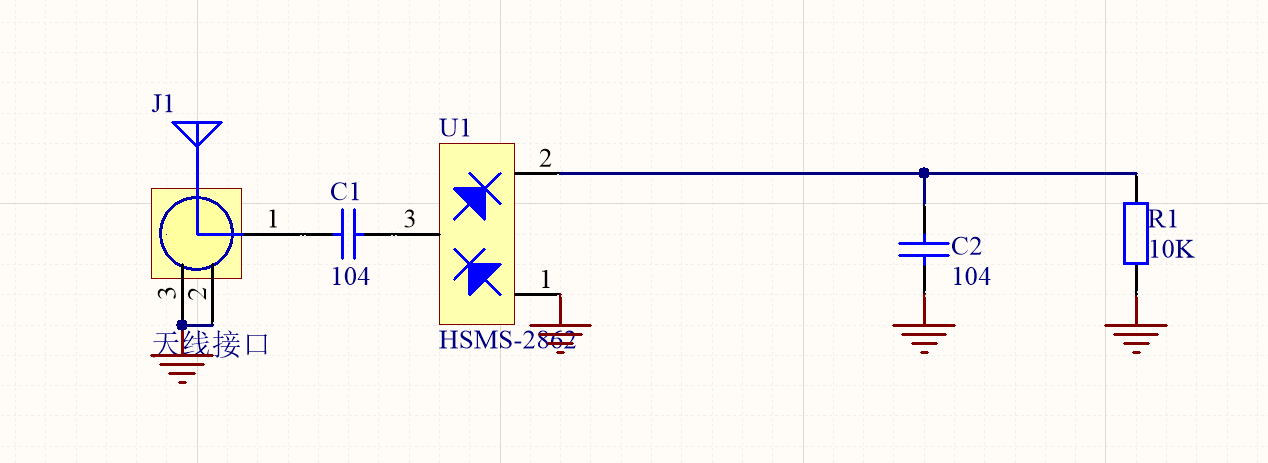

在原理图文件中，设计好自己的元器件，这样就能方便导入自己库中的电容电阻封装。我这里设计的是一个倍压整流的原理图。

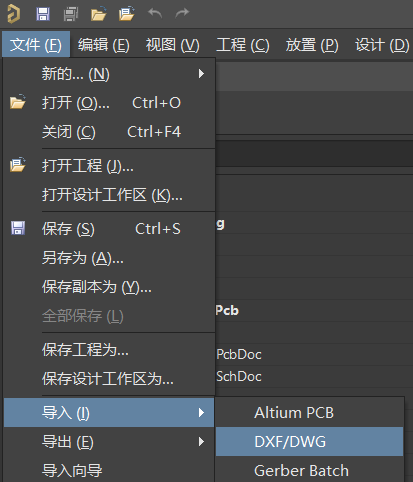

按照下面步骤把DXF导入。

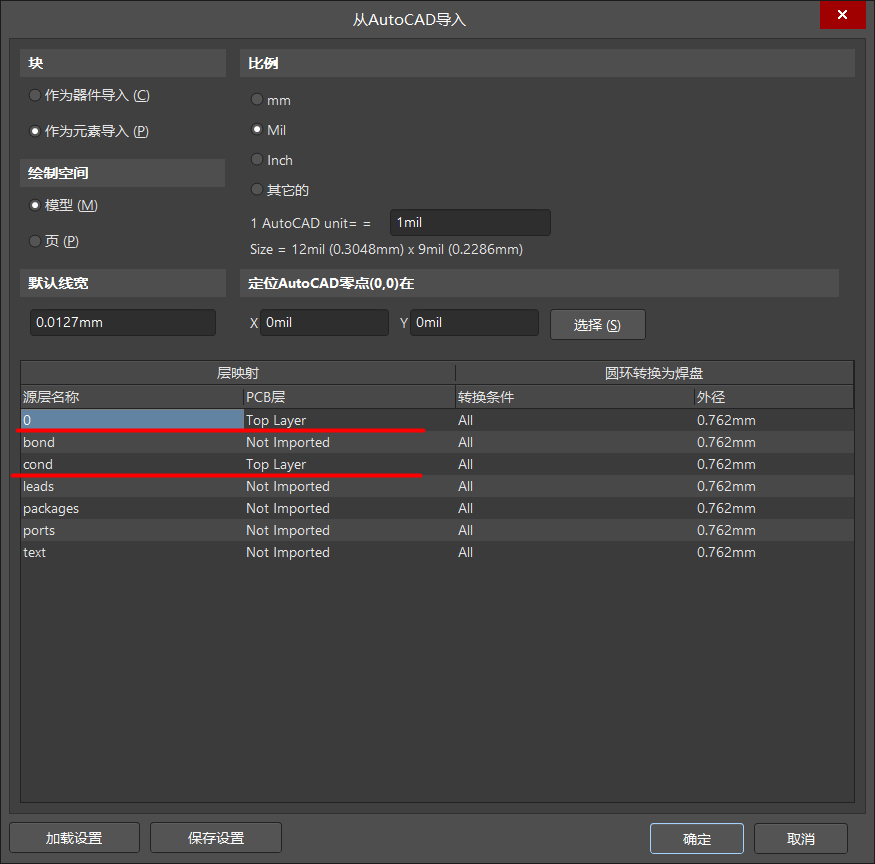

设置不同层导入的位置。一般设计含有微带线的PCB只有两层，而Top层是微带线，Bottom层是GND，所以我们只需要把ADS中的0层和cond层设置为Top层，其他的层不导入就行了。

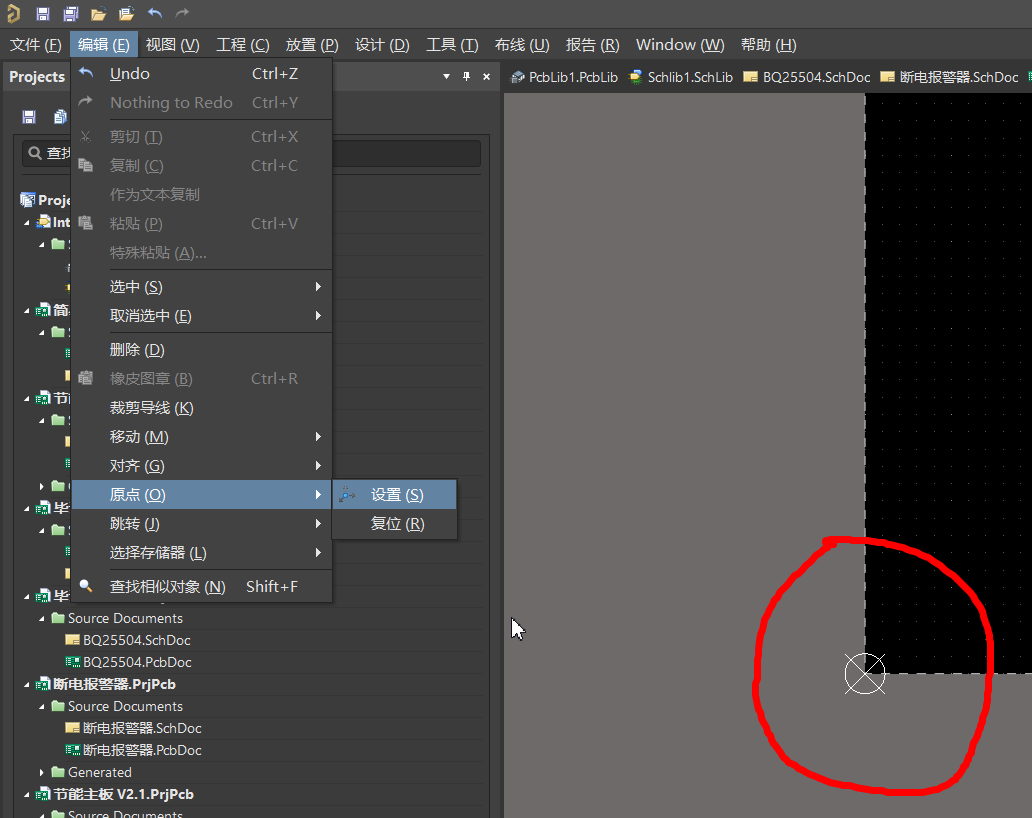

设置好原点，在PCB的左下方，同时移动微带线，到PCB合适的位置。

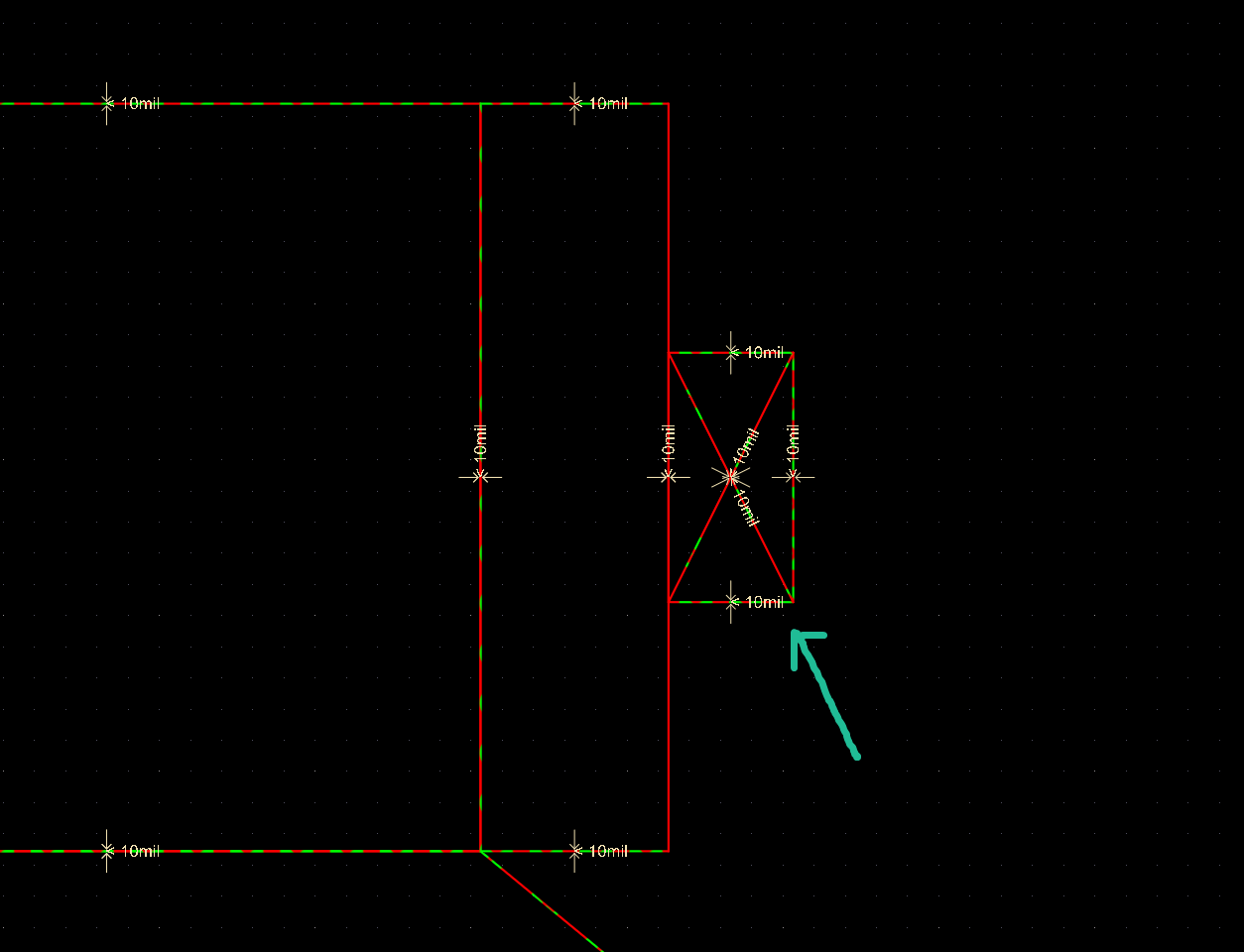

删除图中不需要的线，例如下图中，是因为ADS中0603的封装缺失。以及铺铜中间多余的线段。
图中就剩下我们需要的微带线，一共三段。
选择需要完成铺铜的一段微带线所有线条，进行创建铺铜。

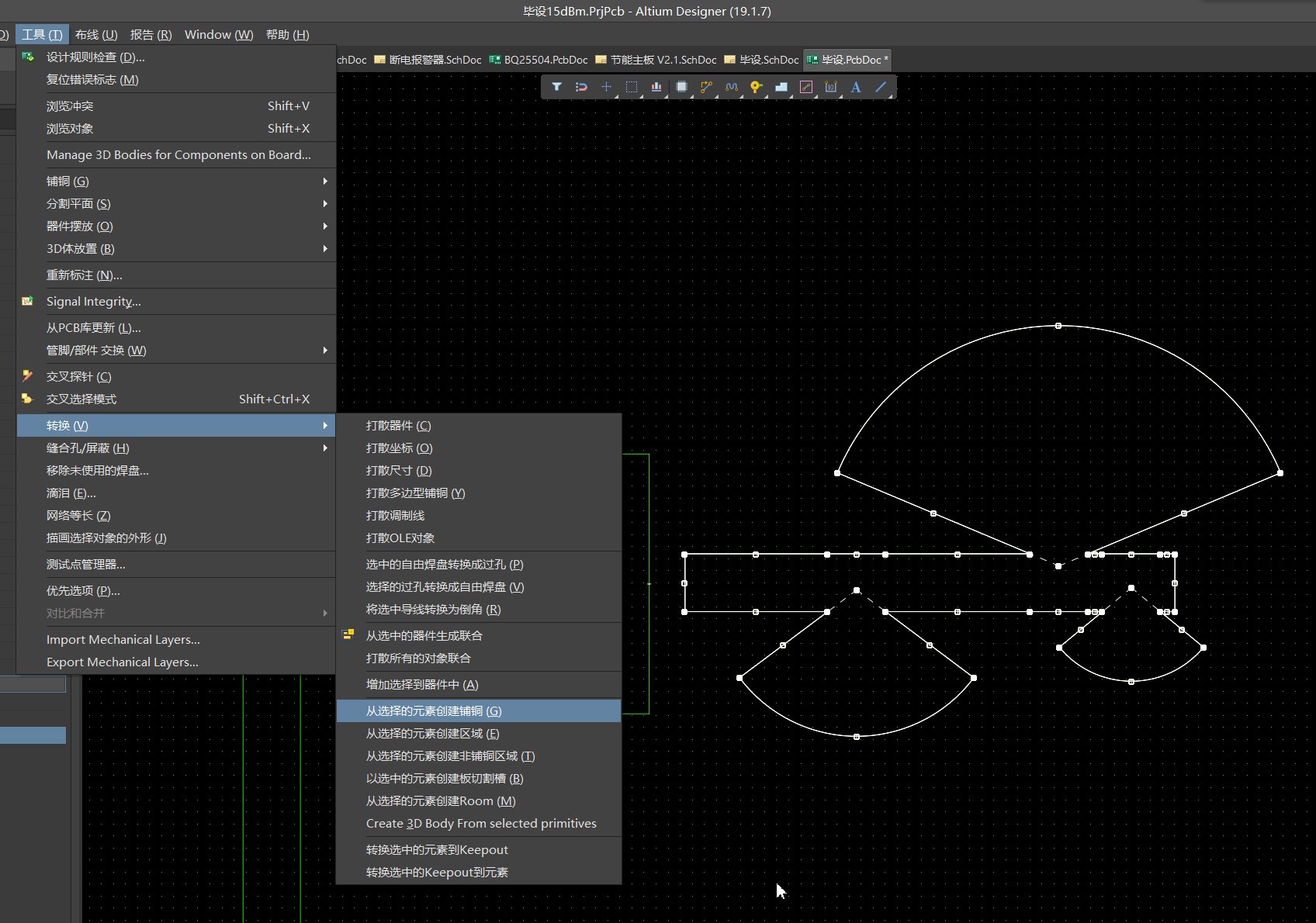

工具 -> 转换 -> 从选择的元素创建铺铜。
快捷键 T -> V -> G
创建铺铜成功是下图样子。

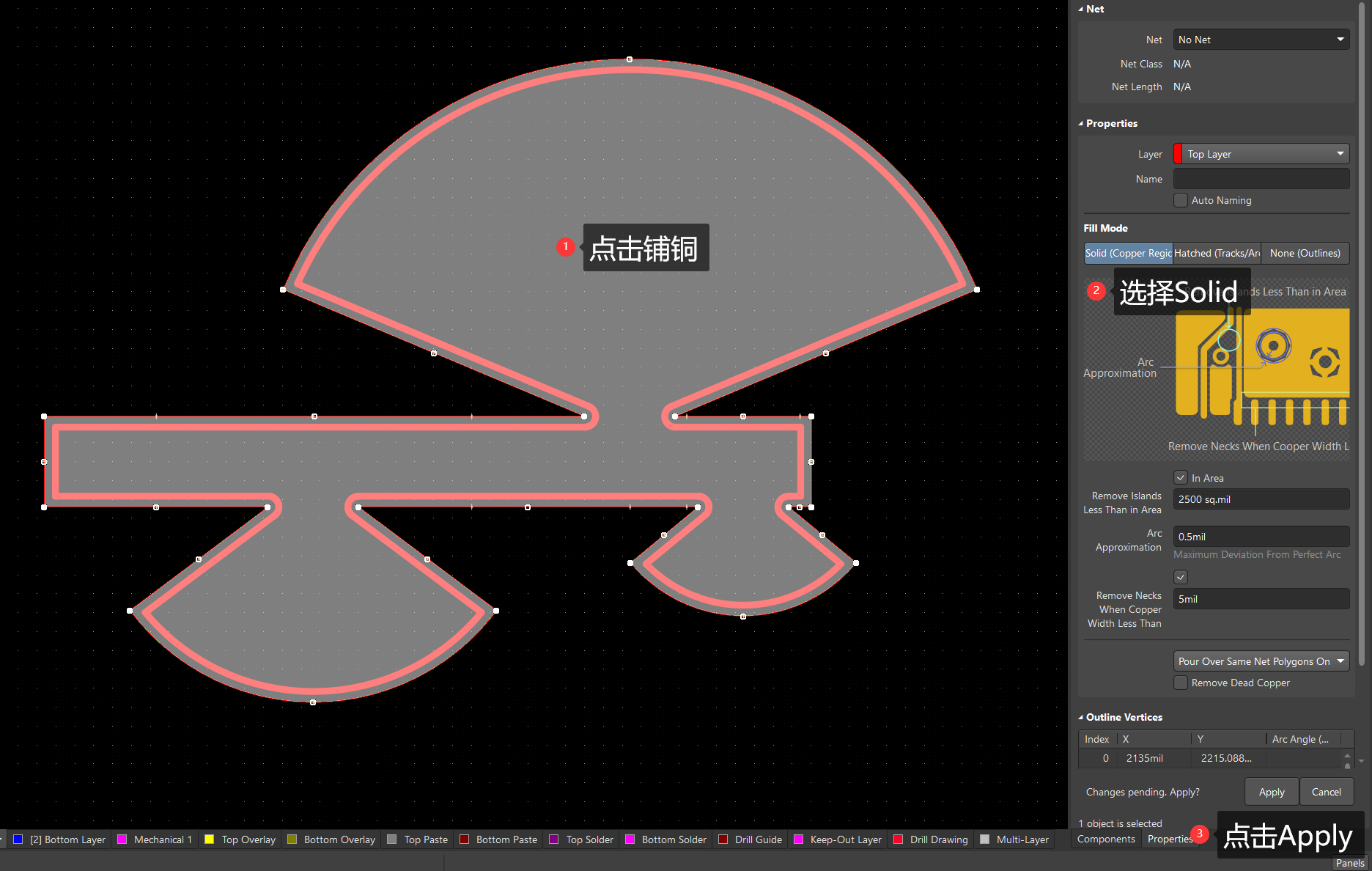

但这还不是我们需要的，我们只需要单击这个铺铜，在右边选择铺铜类型，再点击Apply。

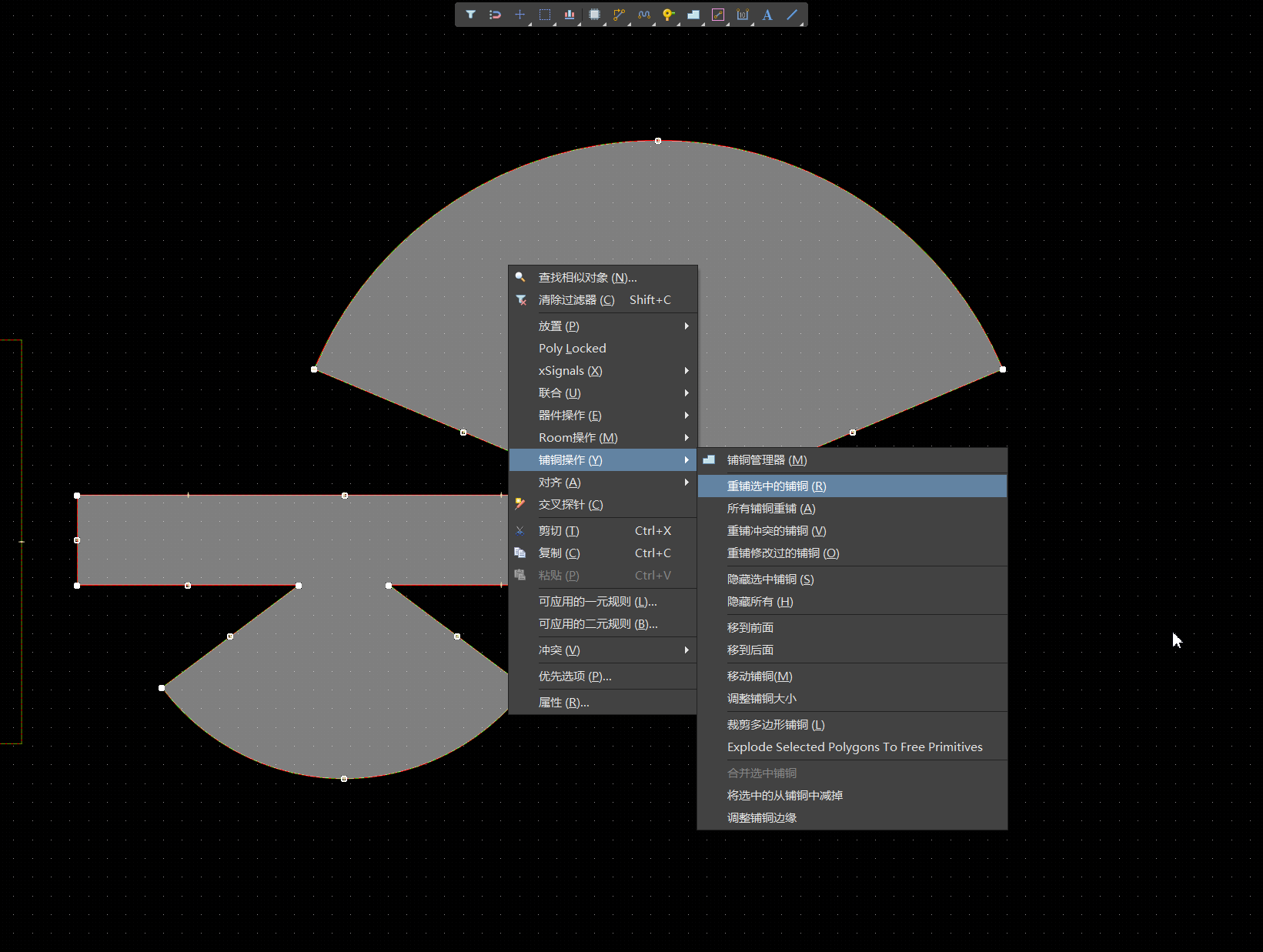

再重新铺铜即可（快捷键Y -> R）。
效果如下。铺铜没有这个效果的，把铺铜稍微移动位置，会发现下面还有一些重合的线段，删除线段后重新铺铜就有这个效果了。

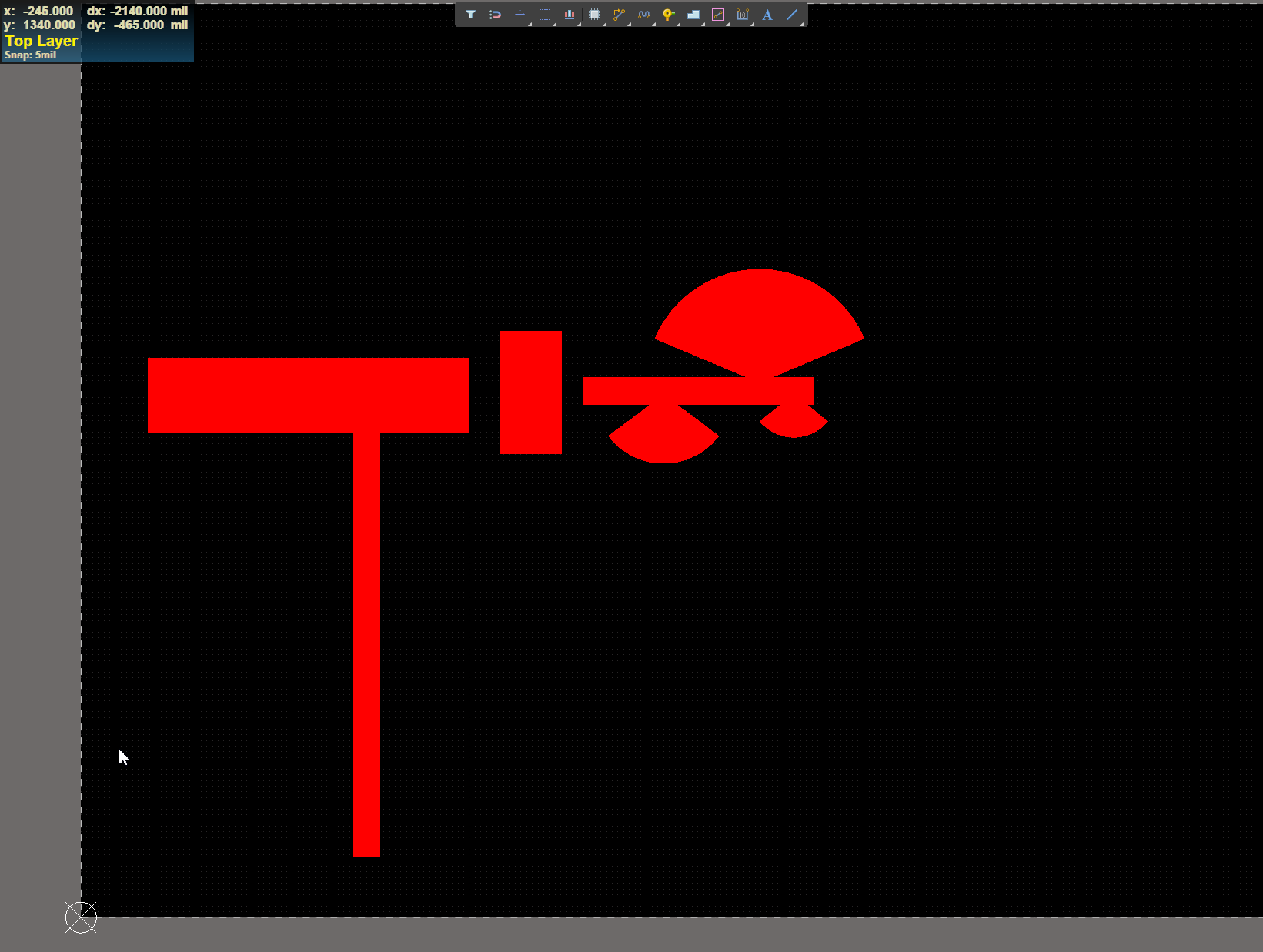

其他的几段微带线也这么做，就达到了ADS中的效果了。
网络标号的对应
上面那一步只是制作了微带线，现在还需要导入元器件，并且把网络标号对应。

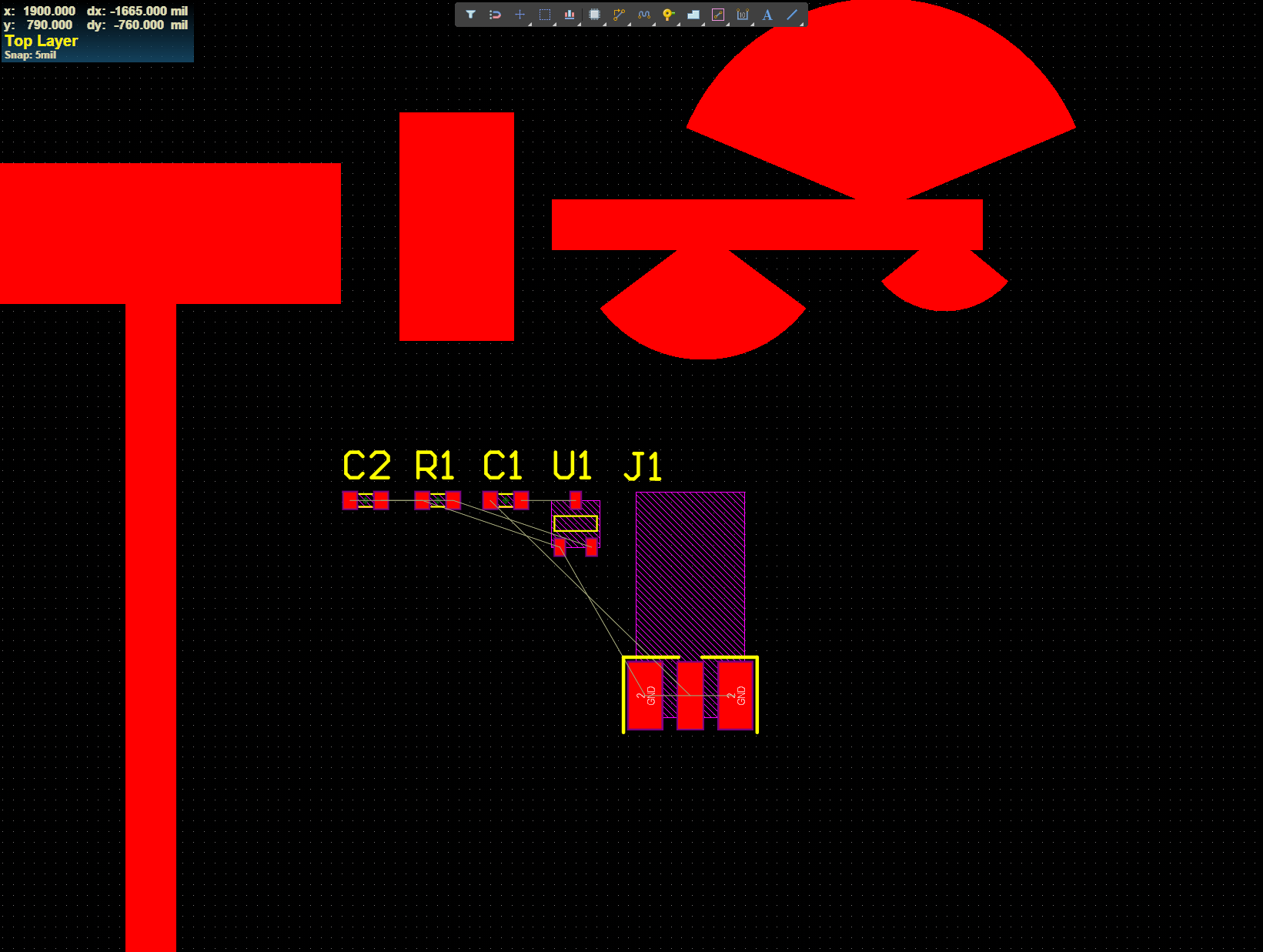

生成网络表，导入元器件后。

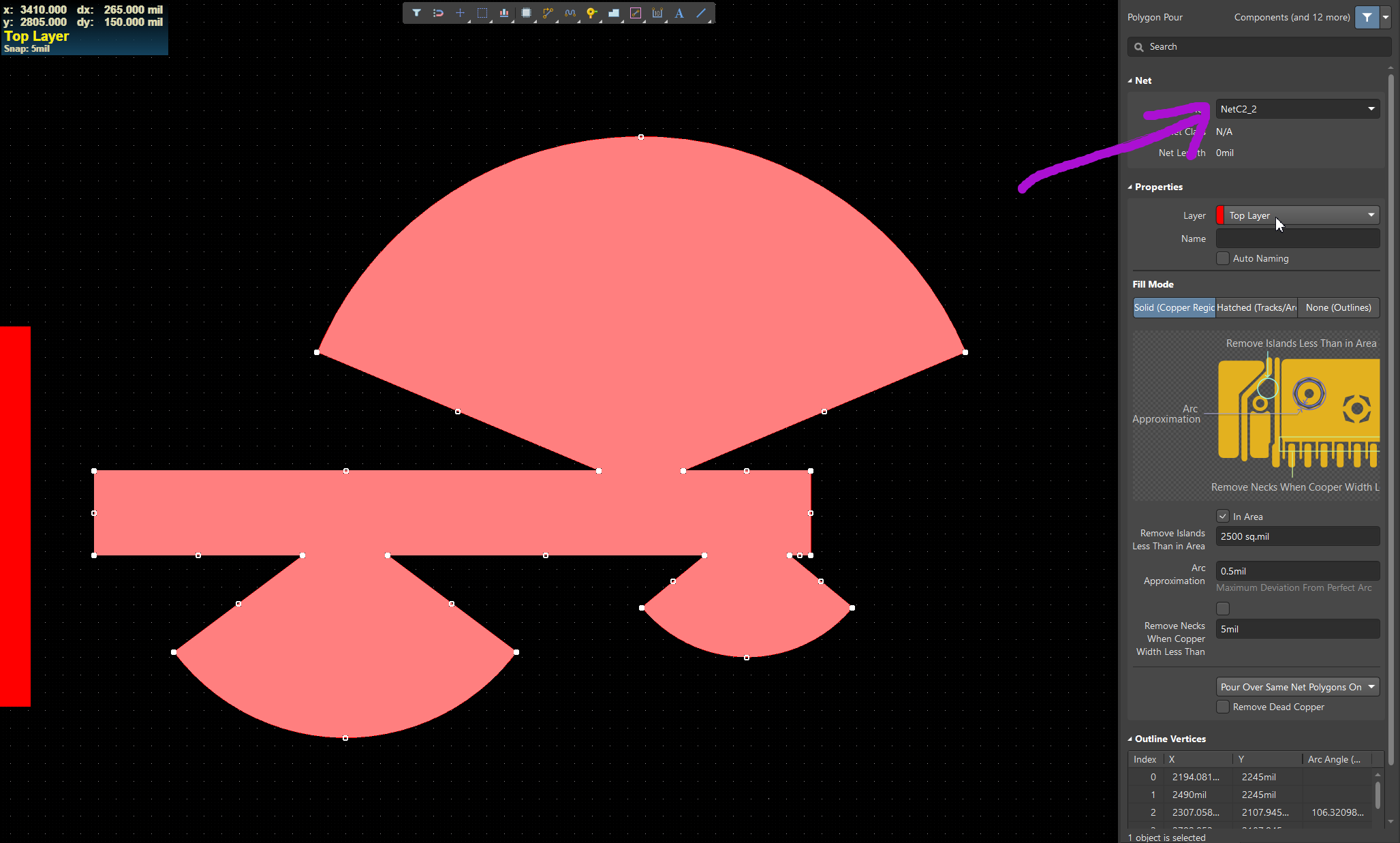

单击铺铜，修改这个铺铜的网络标号，就能一一对应了。
把器件摆放完，这个PCB就设计完成了。
