UGUI基础

##1、UGUI概述

++1.1、Unity界面发展史

++++【老版本界面onGUI】=>【GUI插件NGUI】=>【新版本界面UGUI】

++1.2、UGUI特点

++++新的UI系统是从Unity4.6开始被集成到Unity编译器中的。Unity官方给这个新的UI系统赋予的标签是：灵活，快速和可视化。

++++对于开发者而言，就是有三个优点：效率高效果好，易于使用和扩展以及与Unity的兼容性高。

++++新的UGUI系统具有以下特点：

--1、引擎内置，结合更加紧密。

--2、运行稳定，操作方便。

++1.3、UGUI优点

++++UGUI与老版本onGUI相比：

--1、独立的坐标体系；

--2、全新的事件机制；

--3、更佳高效率的运转效率。

++++UGUI与GUI插件NGUI相比：

--1、由NGUI创始人参与开发；

--2、与Unity结合更加密切；

--3、自适应系统更加完善；

--4、更方便的深度处理；

--5、省去Altas，直接使用Sprite Packer；


##2、UGUI画布

++2.1、创建UGUI控件

++++第一种： 在Hierarchy当中通过 右键=>UI，找到相应的UI控件。

++++第二种：通过工具栏【GameObject】=>【UI】，找到相应的UI控件。

++2.2、Canvas画布

++++当我们任意创建一个UI控件的时候可以看到在层级视图当中不但生成我们创建的控件，还会同时创建一个Canvas和EventSystem。


++++Canvas是画布，是所有UI控件的根类，也可以看作所有UI控件的父物体，所有UI控件都必须在Canvas上面绘制。它是一个带有Canvas组件的游戏物体EventSystem事件系统，负责监听用户的输入。

++++创建UI控件时，当层级视图当中没有Canvas和EventSystem系统会帮我们自动创建。

++2.3、总结

++++1、UGUI画布也称为Canvas，UGUI是所有控件的父类。

++++2、所有UGUI控件都必须绘制在画布上面。

++++3、当创建UGUI控件，工程当中没有Canvas的时候会自动创建Canvas与EventSystem。


##3、UGUI基础控件

++3.1、Text

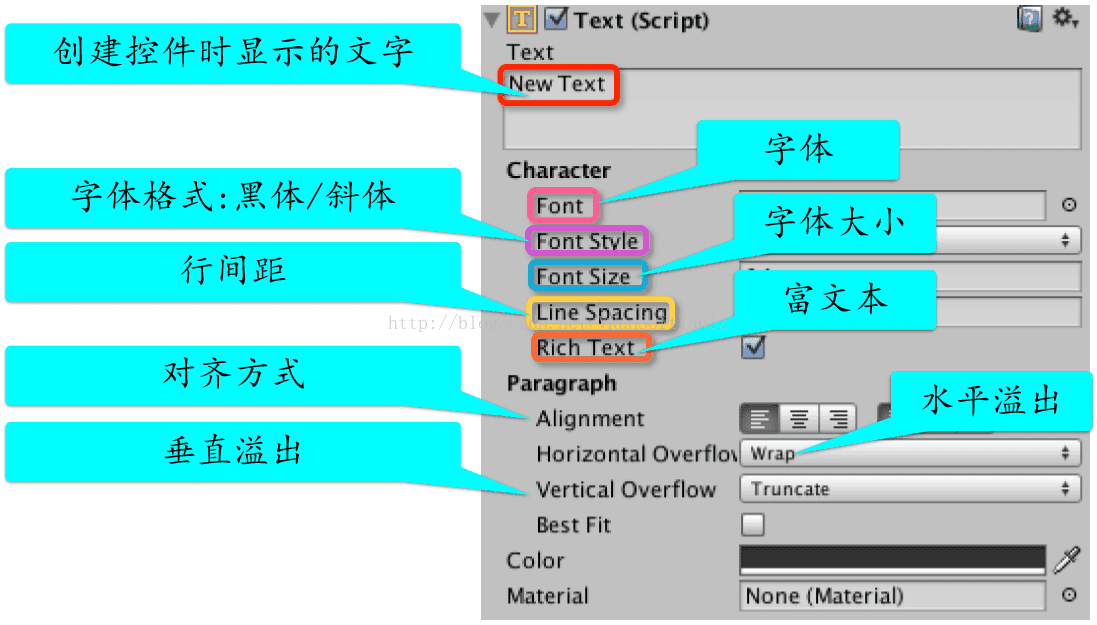

++++Text控件是用来显示文本的文本控件，选中Text可以查看属性：

--Text ：创建控件时显示的文字

--Character：

  --Font ：字体

  --Font Style ：字体格式：黑体/斜体

  --Font Size ：字体大小

  --Line Spacing ：行间距

  --Rich Text ：富文本

--Paragraph：

  --Alignment ：对其方式

  --Horizontal Overflow ：水平溢出

  --Vertical Overflow ：垂直溢出


++++Text的属性可以在Inspector当中通过Text组件进行设置，也可以在代码当中进行动态设置。给Canvas挂载脚本UGUISetting.cs

示例：

Text text;

void Start(){

    text = GameObject.Find(“Text”).GetComponent<Text>();

    text.text = “立钻哥哥”;

    text.alignment = TextAnchor.MiddleCenter;

    text.fontSize = 20;

    text.fontStyle = FontStyle.BoldAndItalic; //字体样式

    text.color = Color.red;

}


++3.2、Image

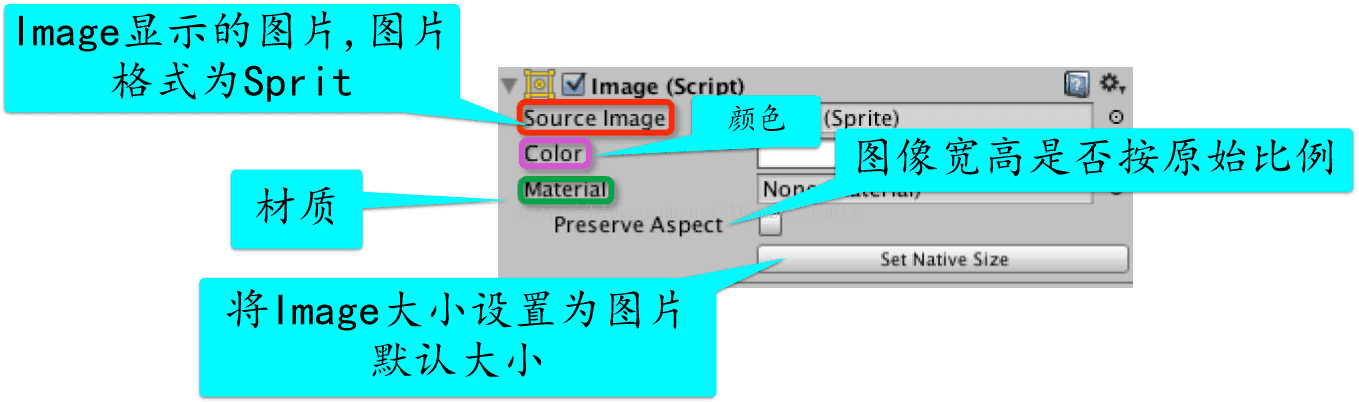

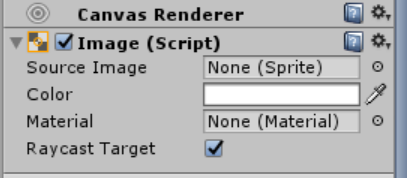

++++Image控件主要是用来显示图片，显示图片的格式是Sprite，具体属性如下：

--Source Image ：Image显示的图片，图片格式为Sprite

--Color ：颜色。

--Material ：材质。

--Preserve Aspect ：图像宽高是否按原始比例。

--Set Native Size ：将Image大小设置为图片默认大小。

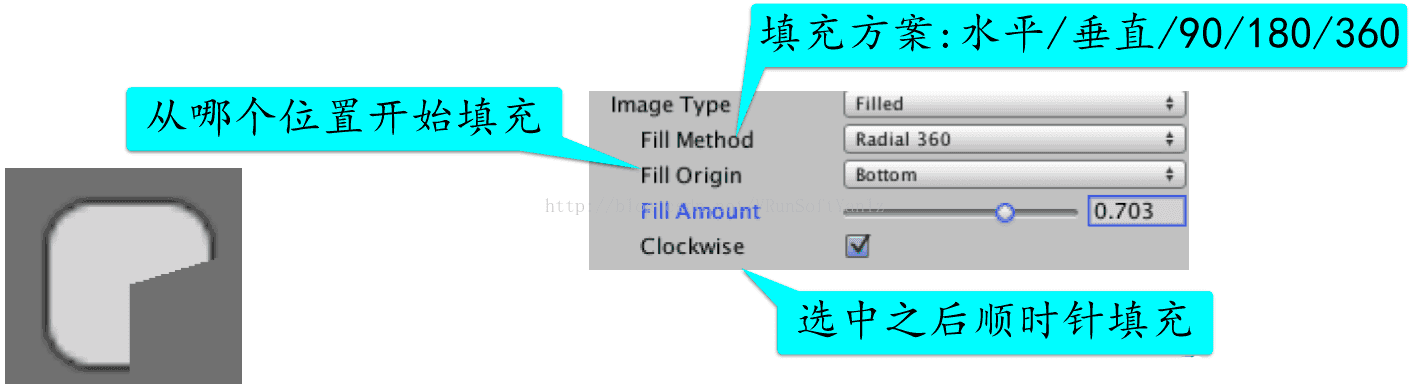

++++当我们给Image选择一张贴图之后会出现Image Type选项，如下图。ImageType总共有四种选项：

--simple ：显示单个会拉伸；

--Tilled ：平铺显示，图片按照原始显示；

--Sliced ：按照九宫格显示，拉伸区域只会在九宫格中间；

--Filled ：填充显示，可以根据不同的填充方式模拟技能冷却的效果。


++++Image Type的Filled填充模式常可以用来制作血条，冷却技能等。

++++示例：如何使用程序控制图片填充显示： 当按键A按下的时候Image控件180度填充显示。

--在Start方法中获取Image控件，设置填充模式为180度填充：

void Start(){

    image = GameObject.Find(“Image”).GetComponent<Image>();

    image.fillMethod= Image.FillMethod.Radial180;

}

--在Update方法中判断当按键A按下的时候让图片180度填充：

bool isFilled =true;

void Update(){

    if(Input.GetKeyDown(KeyCode.A)){

        isFilled = false;

    }

    if(!isFilled){

        image.fillAmount += Time.deltaTime;

        if(image.fillAmount >= 1){

            image.fillAmount = 1;

            isFilled = true;

        }

     }

}


++3.3、RawImage

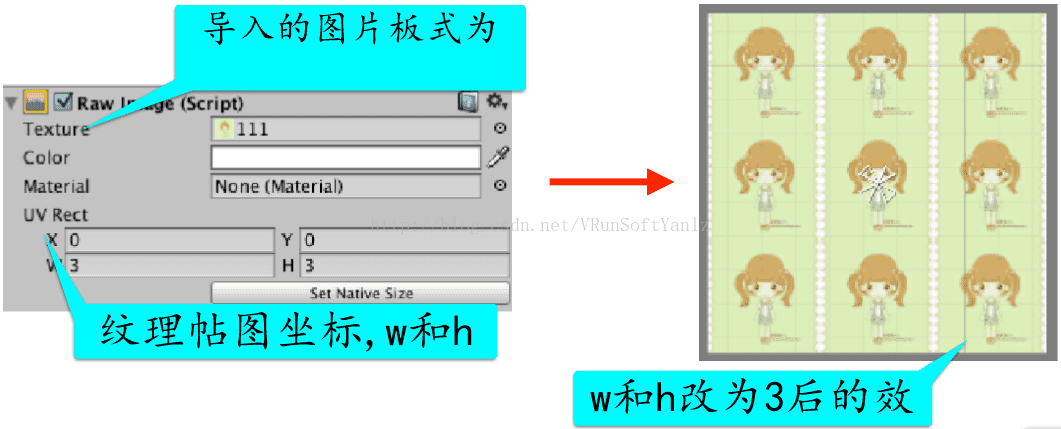

++++RawImage同样是用来显示图片的控件，跟Image控件的差别就是Image显示图片的格式为Sprite，RawImage显示图片的格式为Texture，此外RawImage可以控制行列。

--Raw Image(Script)

  --Texture ：导入的图片样式

  --UV Rect：纹理贴图坐标，w和h


++3.4、Button

++++Button控件，包含的Text控件用于显示按钮的文本。

++++当某个UGUI控件添加了Button组件便拥有了按钮点击的功能。

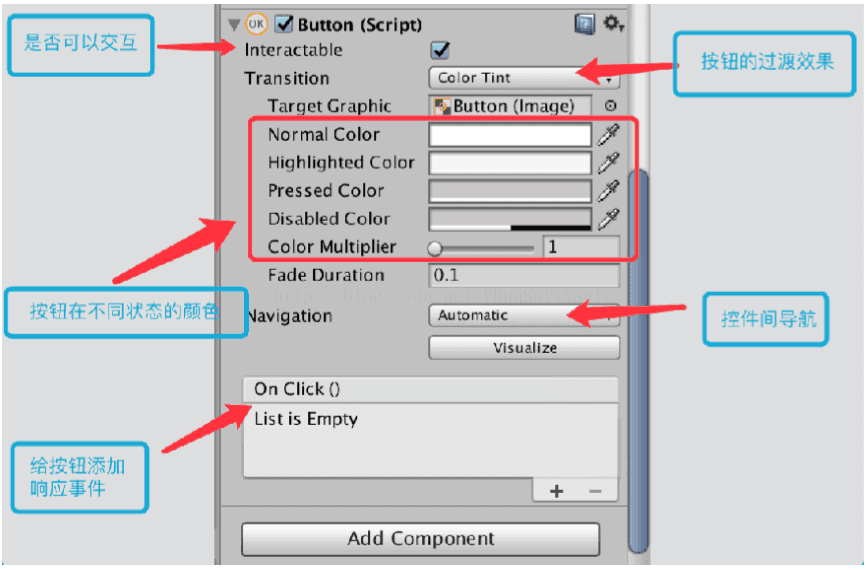

++++Button组件：

--Interactable ：是否可以交互。

--Transition ：按钮的过渡效果。

--按钮在不同状态的颜色：

  --Normal Color

  --Highlighted Color

  --Pressed Color

  --Disabled Color

  --Color Multiplier

--Navigation ：控件间导航。

--On Click() ：给按钮添加响应事件。


++++Transition用于设置按钮在不同状态间的过渡效果，总共有四种方式：

--（1）None：无过渡效果

--（2）Color Tint：设置不同状态不同颜色来过渡。

--（3）Sprite Swap：设置不同图片来过渡不同状态。

--（4）Animation：设置不同动画过渡不同状态。



++++给按钮添加监听事件：

Button btn;

void Start(){

    //获取到按钮

    btn = GameObject.Find(“Button”).GetComponent<Button>();

    //给按钮添加监听事件

    btn.onClick.AddListener(BtnClick);

}



void BtnClick(){

    //按钮响应事件

    Debug.Log(“btn.onClick.AddListener()”);

}


++3.5、Slider

++++给滑动条Slider添加监听事件。

示例：

Slider slider;

void Start(){

    //获取到Slider组件

    slider = GameObject.Find(“Slider”).GetComponent<Slider>();

    //添加监听事件

    slider.onValueChanged.AddListener(SliderValueChange);

}



//事件响应

public void SliderValueChange(float value){

    Debug.Log(“value = ” +value);

}


++3.6、ScrollBar

++++滚动条ScrollBar，Scrollbar层级视图当中包含了滑块Handle。

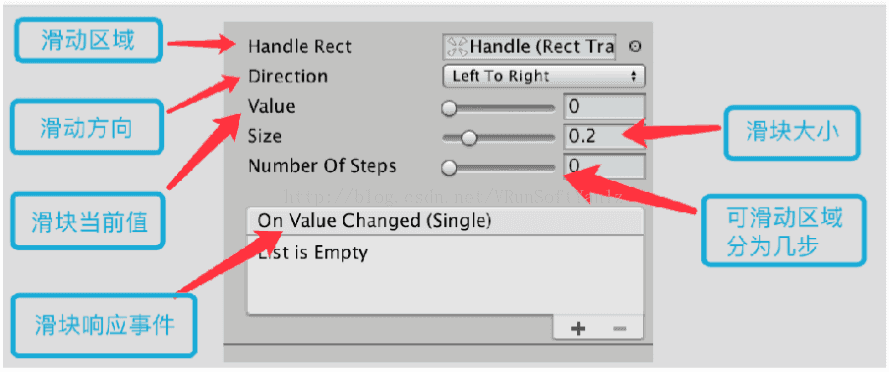

++++Scrollbar属性：

--Handle Rect ：滑动区域。

--Direction ：滑动方向。

--Value ：滑块当前值。

--Size ：滑块大小。

--Number Of Steps ：可滑动区域分为几步。

--On Value Changed(Single) ：滑块响应事件。


++3.7、Toggle

++++Toggle为单选框，可以用来创建开关按钮。如下图，层次视图当中包含了显示背景的Background和显示文本的Label。


++++Toggle属性如下，其中Group表示当前选中框是否属于某一组选中框，若是的话则所有选中框只能选中一个。

--Is On ：交互是否开启。

--Toggle Transition ：状态改变过渡效果设置。

--Graphic ：选中或取消要显示或隐藏的文本或图片。

--Group ：当前选中框是否属于某个组。

--On Value Changed(Boolean) ：事件响应。


++++给Toggle添加监听事件

示例：

Toggle toggle;

void Start(){

    toggle = GetComponent<Toggle>(); //获取Toggle组件

    //给Slider组件添加监听事件

    toggle.onValueChanged.AddListener(ToggleAction);

}

void ToggleAction(bool isOn){

    print(isOn);

}


++3.8、InputField

++++InputField创建出来如下图，InputField层级视图当中包含Placeholder与Text，

--Placeholder 用于显示占位符，即输入框没有输入文本时显示的文本，例如下图的“Enter text”；

--Text 用于显示输入的内容。

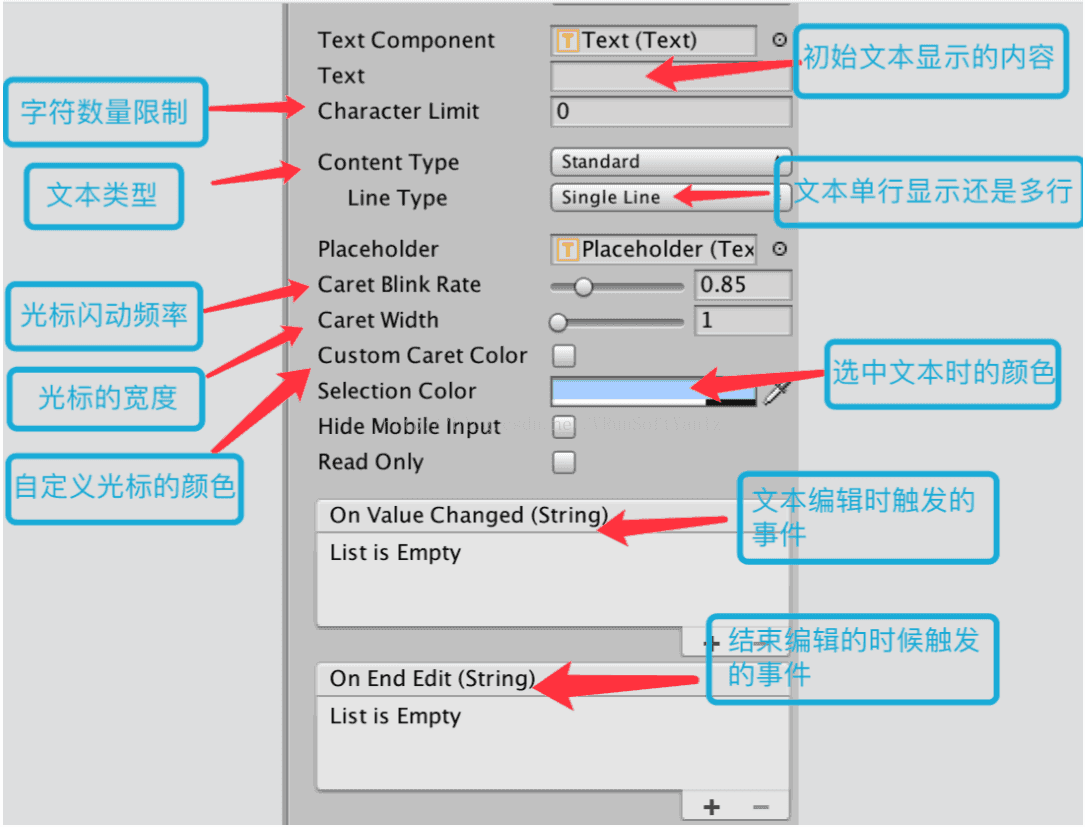

++++输入框Inputield的具体属性：

--Text ：初始文本显示的内容

--Character Limit ：字符数量限制。

--Content Type ：文本类型。

--Line Type ：文本单行显示还是多行。

--Caret Blink Rate ：光标闪动频率。

--Caret Width ：光标的宽度。

--Custom Caret Color ：自定义光标的颜色。

--Selection Color ：选中文本时的颜色。

--On Value Changed(String) ：文本编辑时触发的事件。

--On End Edit(string) ：结束编辑的时候触发的事件。


++++给InputField添加监听事件

示例：

InputField inputField;

void Start(){

    //获取输入框

    inputField = GameObject.Find(“InputField”).GetComponent<InputField>();

    inputField.onEndEdit.AddListener(InputFieldEndEdit);

}



void InputFieldEndEdit(string text){

    print(“文本框当中的文本：” +text);

}


++3.9、Panel

++++Panel ：面板，功能相当于控制的容器，里面可以存放其他控件。

--作用： 使用Panel控件可以整体移动和处理一组控件。

--设计规范： 一个功能完备的UI界面往往会使用多个Panel控件。

++++示例： 将资源商店当中的所有分类放在单独一块Panel当中。


##4、RectTransform

++4.1、RectTransform

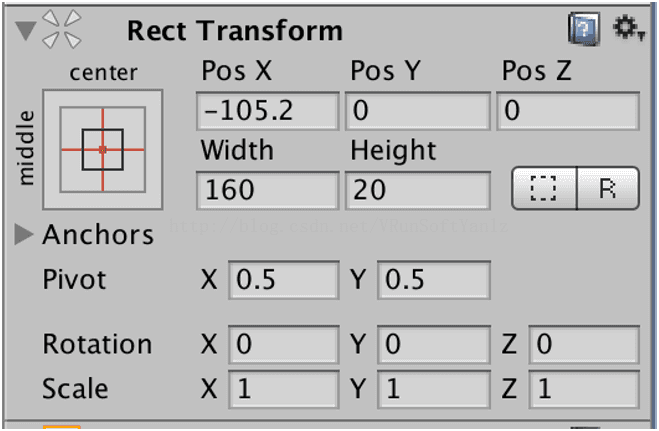

++++RectTransform的作用用来计算UI的位置和大小，RectTransform继承于Transform，具有Transform的所有特征，通过RectTransform能够实现基本的布局和层次控制。

++++RectTransform当中专有名字：

--Pos X, Pos Y ：Pivot与Anchor的距离

--Pivot ：中轴，中心点

--Anchor ：锚点

--Width&Height ：宽与高，相对于锚点

--Left, Right, Top, Bottom ：左右上下


++4.2、中心点Pivot

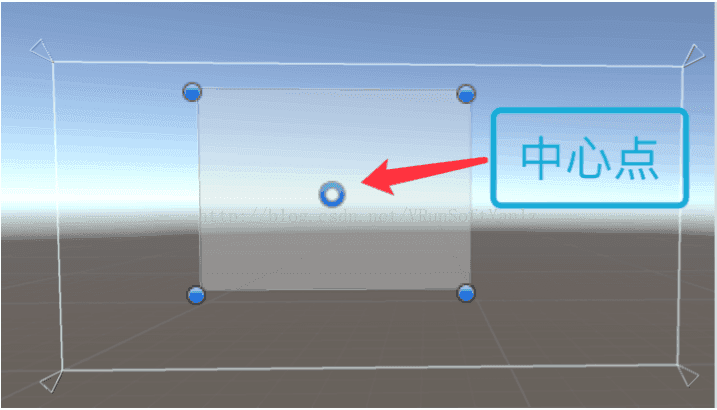

++++按下T键选中某一个UI控件即可看到UI控件的中心点，中心点也叫中心轴，当鼠标拖动UI控件进行旋转的时候会围绕中心点旋转。

--中心点是矩形的一部分。

--0对应左下角，1对应右上角。


++4.3、锚点Anchor

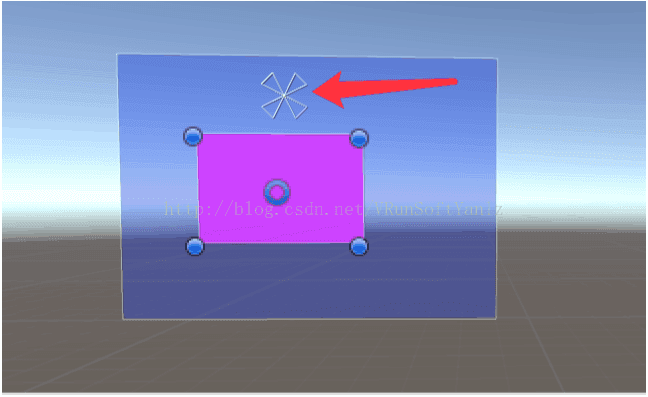

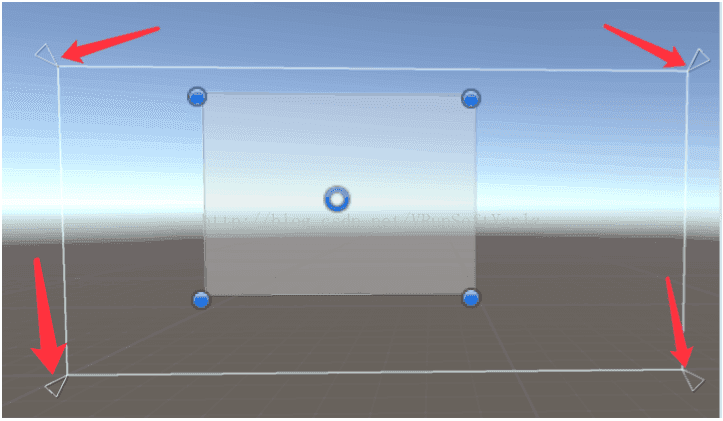

++++如图所示，箭头所指即为锚点，锚点表示的是相对于父级矩形的子矩形区域。

++++如图所示，锚点为四边形，锚点有多种摆放方式，可以为矩形，点状或是为线状。

++++锚点移动范围仅限于父级视图当中。


++4.4、锚点的四种摆放方式

--锚点呈点状

--锚点与组件本身重合

--锚点跟父物体重合

--锚点呈线状

++++（1）锚点呈点状： 当UI的锚点为中心点时，不管父控件的大小怎么改变，UI距离锚点的位置固定，大小固定，此时RectTransform(Pos X, Pos Y, Width, Height)，其中Pos X与Pos Y分别表示UI中心点到锚点的水平与方向距离。Width与Height是UI的大小。

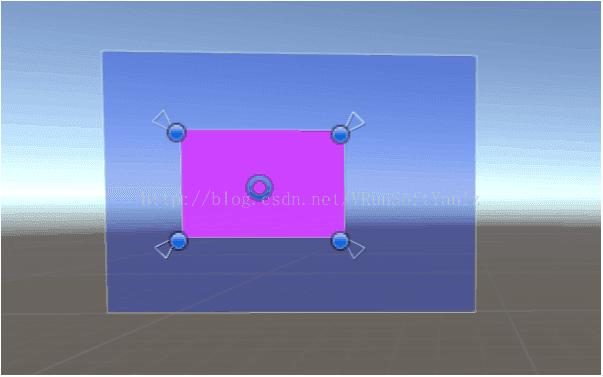

++++（2）锚点与组件本身重合： 当UI的锚点为四方形或者与UI本身大小相同的时候，UI的大小与父控件的大小变换成正比，此时RectTransform(Left, Top, Right, Botton)，分别为锚点左，上，右，底 距离UI对应边的距离。

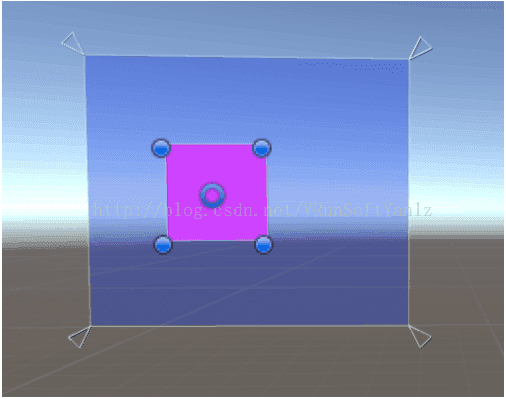

++++（3）锚点跟父物体重合： 当UI控件的锚点与父物体重合的时候，不管父物体怎么变化，UI控件四条边相对于锚点四条边的距离保持不变。


++++（4）锚点呈线状：

--当UI控件的锚点呈线状并为竖直方向时，则UI控件竖直方向的大小与父物体竖直方向的大小成正比，水平方向大小不变。

--当锚点呈线状并且为水平方向时，则水平方向大小与父物体水平方向的大小成正比，竖直方向大小不变。
