drawio是一款强大、免费的绘图工具（基本可以替代收费的visio等），使用起来非常方便。支持网页版使用（网页版可以自己部署一套）以及客户端使用（支持windows，MacOS以及Linux）。

该项目开源在github上的源码：https://github.com/jgraph/drawio-desktop

官方的教程链接：https://www.diagrams.net/doc/

不想看文章的可以看下我在bilibili上录的视频：https://www.bilibili.com/video/BV18V411J7Ns

接下来本文会简单介绍一些基础操作，通过这些基础操作基本可以满足大部分人的应用需求。

---

---

网页端使用

懒得安装的直接使用下面这个链接直接开始绘图：
https://www.draw.io

---

---

桌面端下载

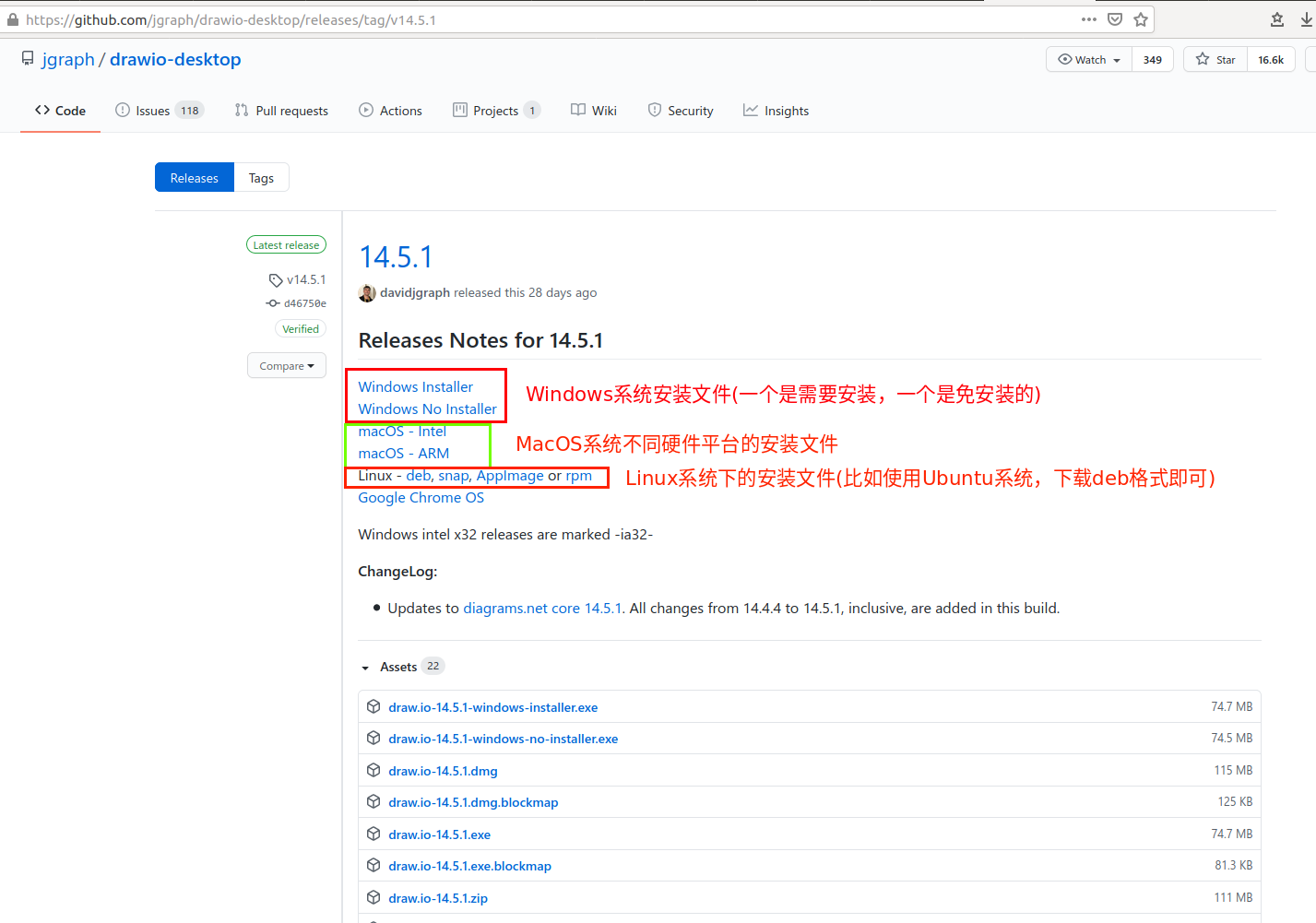

在github项目右侧有个release，这里是作者打包生成好的安装文件，比如现在最新的版本是14.5.1点击进去后，可以看到如下图所示的下载页面。根据你自己的系统以及硬件平台选择合适的安装文件。

---

---

语言设置

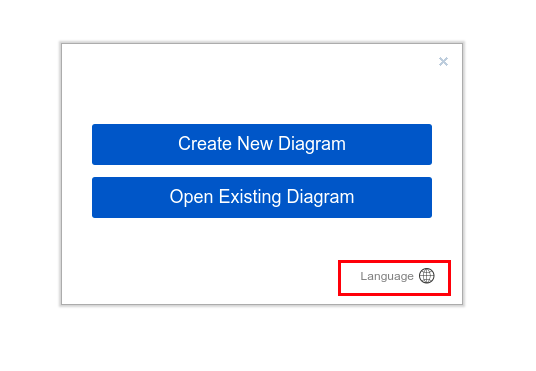

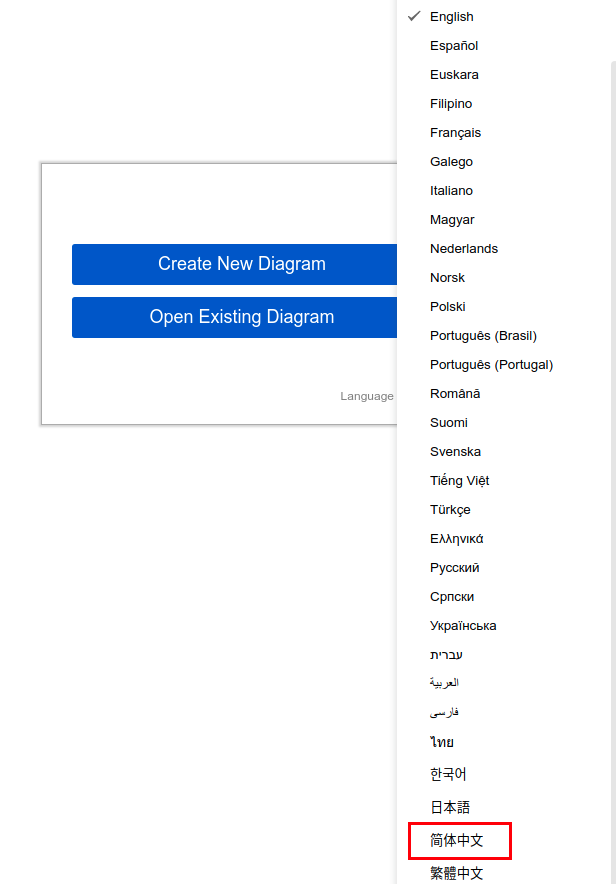

安装完后第一次打开默认界面是英文的，如果想使用中文，可以点击Language接着选择自己喜欢的语言，如果想提升英语的还是默认吧哈哈。

选择简体中文。
设置完语言后记得重启下软件。

---

---

开始绘图

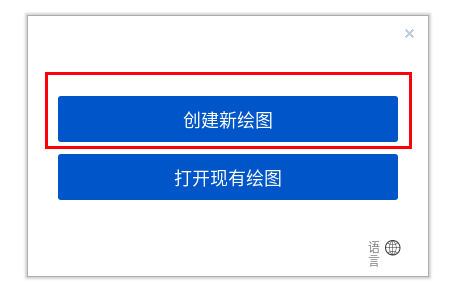

打开drawio后，点击创建新绘图：

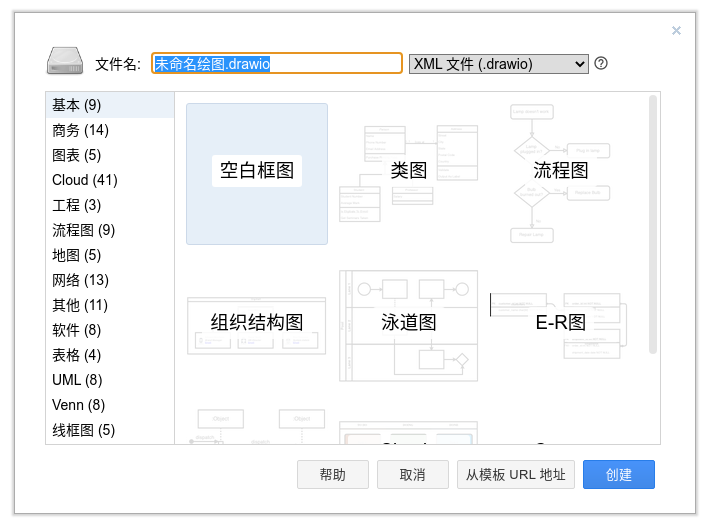

接着会提示你选择一个模板，这里直接创建一个空白框图（可根据自身情况选择）

创建完后，如图所示：

---

添加元素

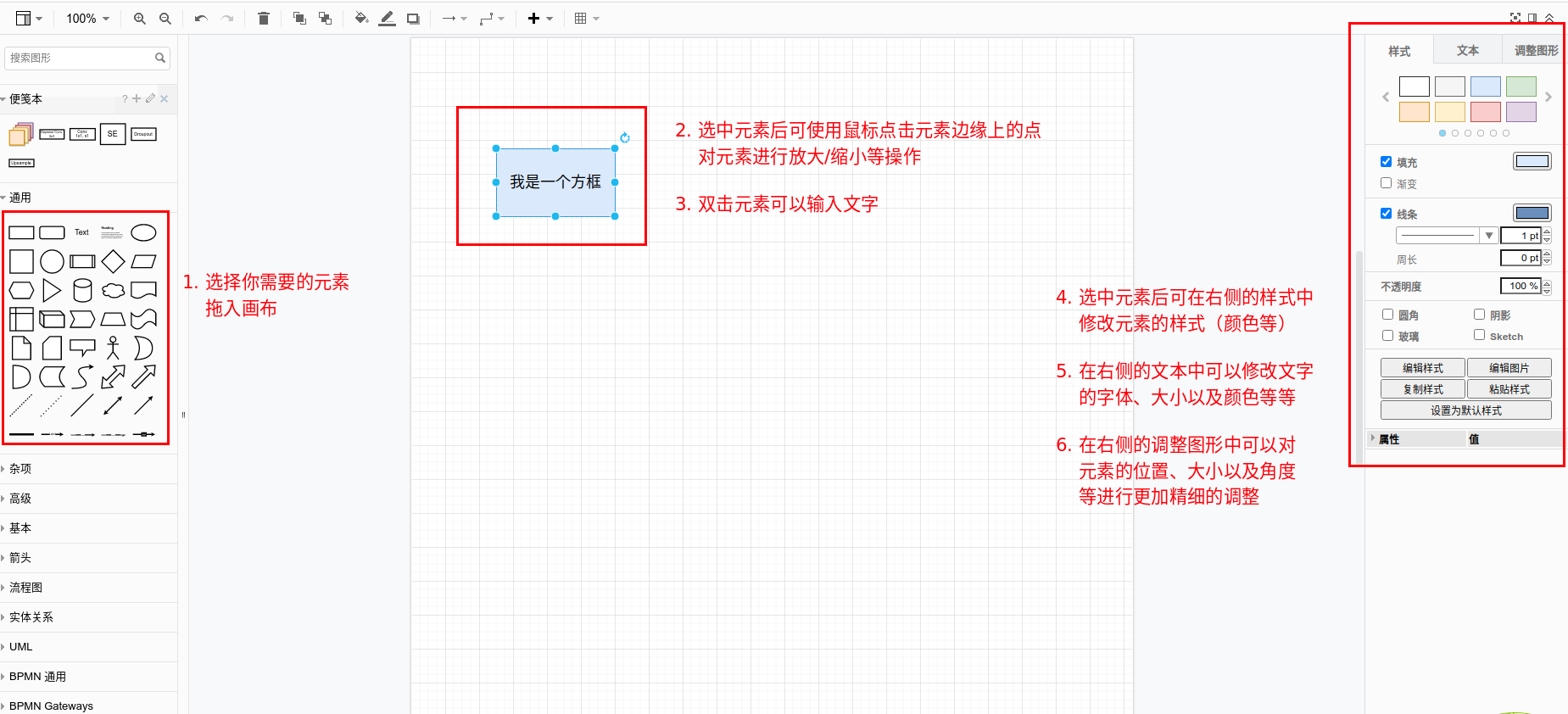

1. 选择你需要的元素拖入画布 (左侧有官方提供的各种类型元素，点击左下角更多图形可以找到更多类别)
2. 选中元素后可使用鼠标点击元素边缘上的点对元素进行放大/缩小等操作（元素右上角的旋转标志可以选择元素）
3. 双击元素可以输入文字
4. 选中元素后可在右侧的样式中修改元素的样式（颜色等）
5. 在右侧的文本中可以修改文字的字体、大小以及颜色等等
6. 在右侧的调整图形中可以对元素的位置、大小以及角度等进行更加精细的调整

---

元素对齐

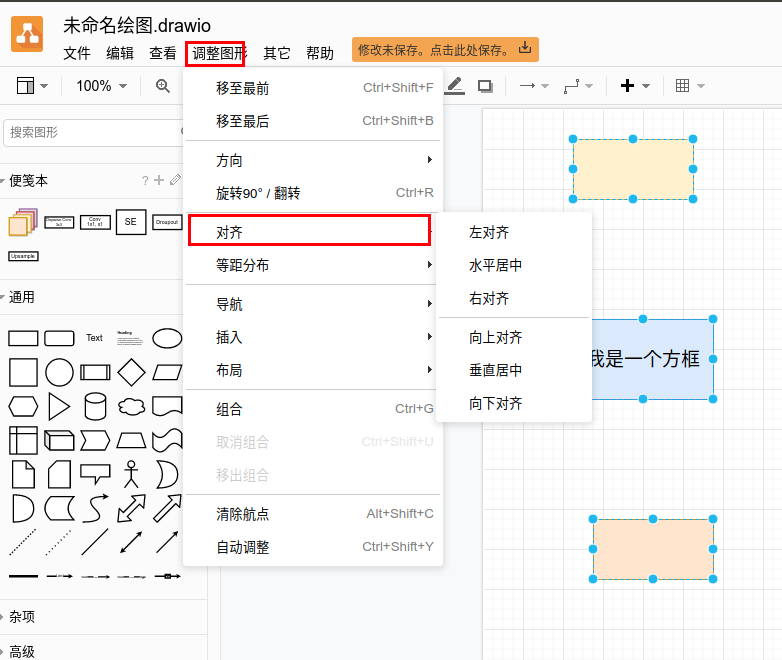

当要对齐多个元素时，选择多个元素（可通过ctrl+鼠标左键选择多个目标），然后点击调整图形 -> 对齐 然后选择你想要的对齐方式。

---

元素等距分布

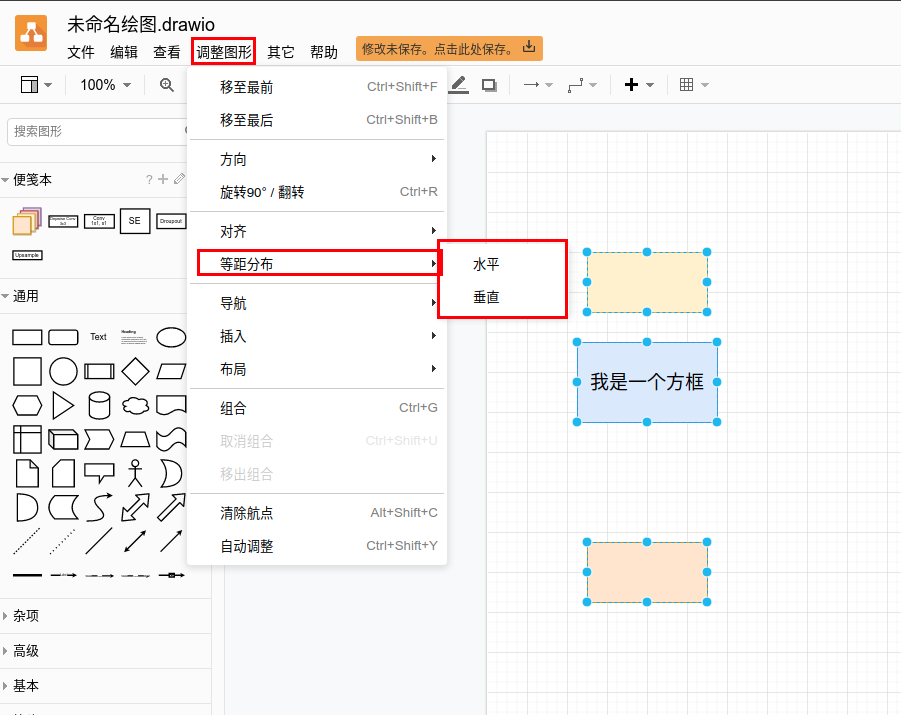

当要等距摆放多个元素时，选择多个元素（可通过ctrl+鼠标左键选择多个目标），然后点击调整图形 -> 等距分布 然后选择你想要的分布方式。

---

连接元素

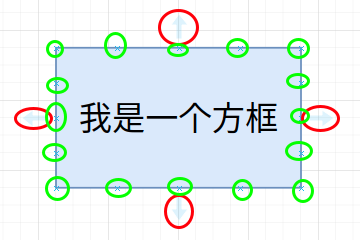

当把鼠标放置元素上（注意没有点击，只是放置）会出现如下图所示的标识，四个箭头（用红圈标出的部分），16个小叉叉（用绿色的圈圈标出）。如果点击了元素只会显示四个箭头。

连接的操作有很多种，这里只简单讲一种，在刚刚说的 当把鼠标放置元素上 后在元素周围出现各种标识，你可以自己随便选择一个作为连接线的起始位置，鼠标左键按下（不要松）拖动鼠标移至你想连接的位置。

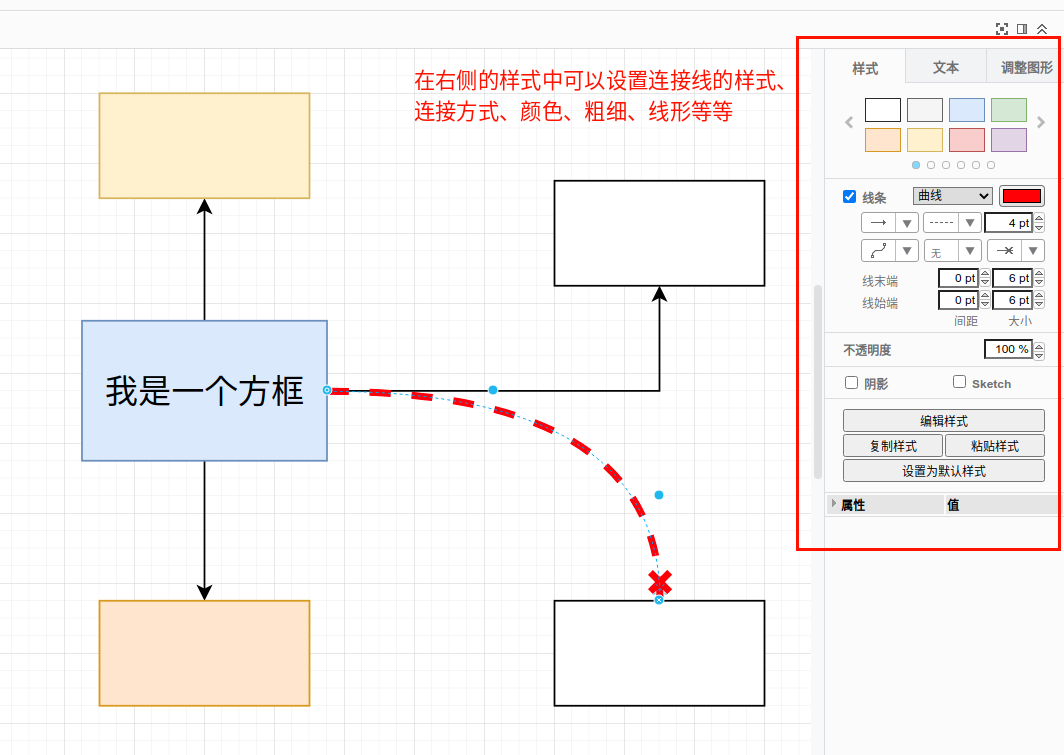

连接后在右侧的样式中可以修改连接线的样式、连接方式、颜色、粗细、线形等等。

---

添加文字

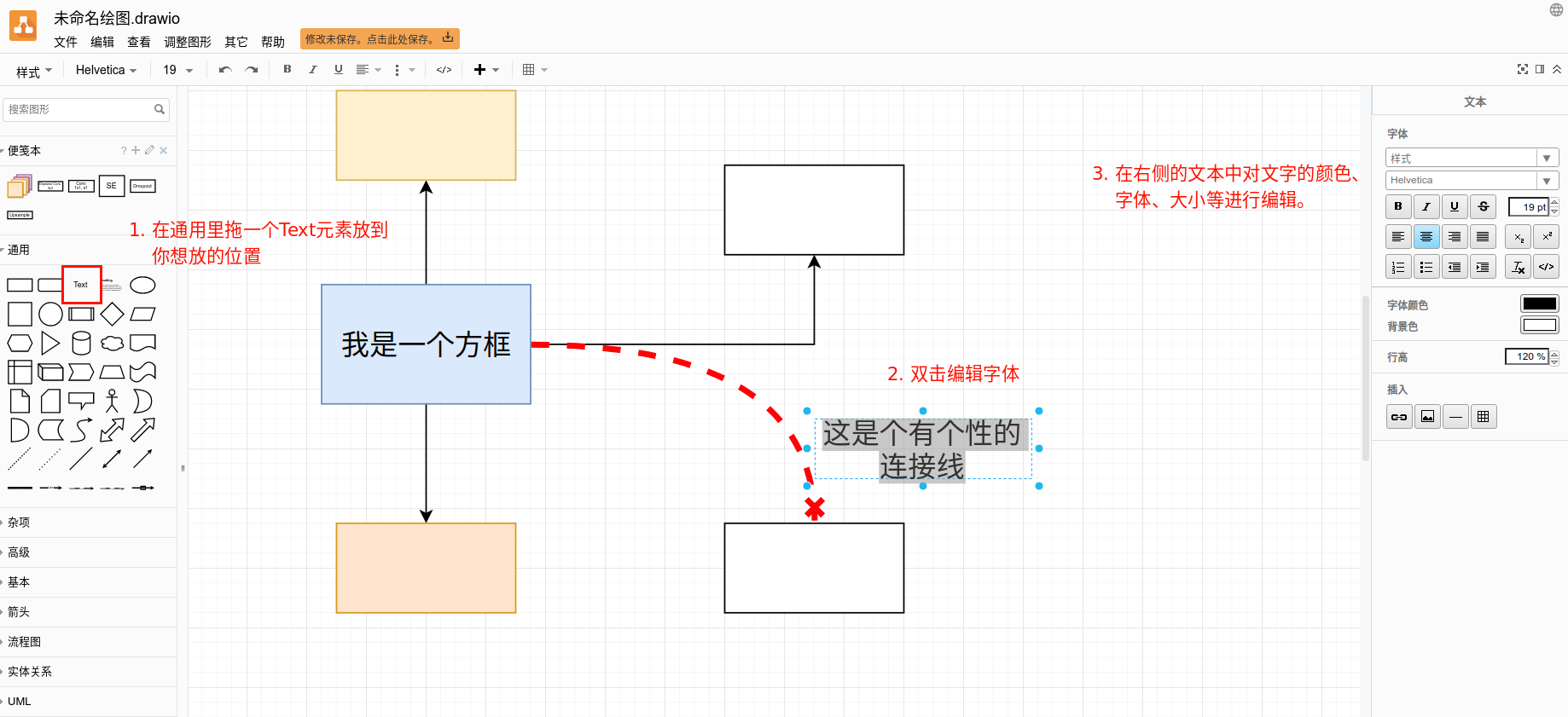

1. 在通用里拖一个Text元素放到你想放的位置
2. 双击Text元素编辑文字
3. 在右侧的文本中对文字的颜色、字体、大小等进行编辑

---

添加公式

可参考官方给的文档：https://www.diagrams.net/doc/faq/math-typesetting

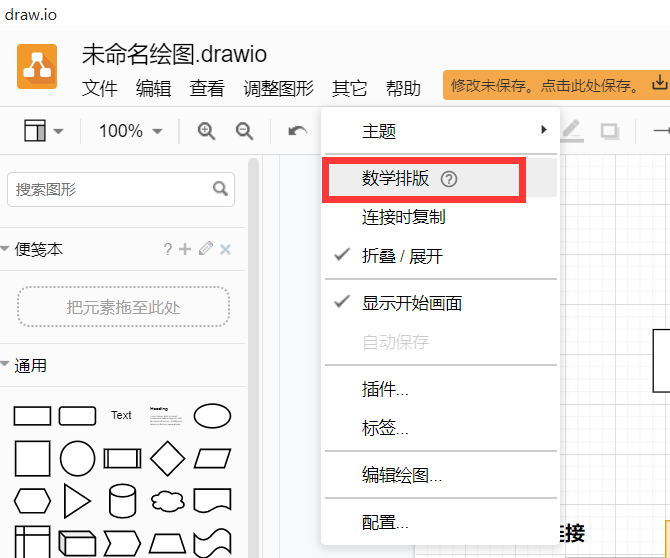

在使用公式功能之前需要打开数学排版，在其他 -> 数学排版 在点击后会显示一个勾勾，然后就能用了：

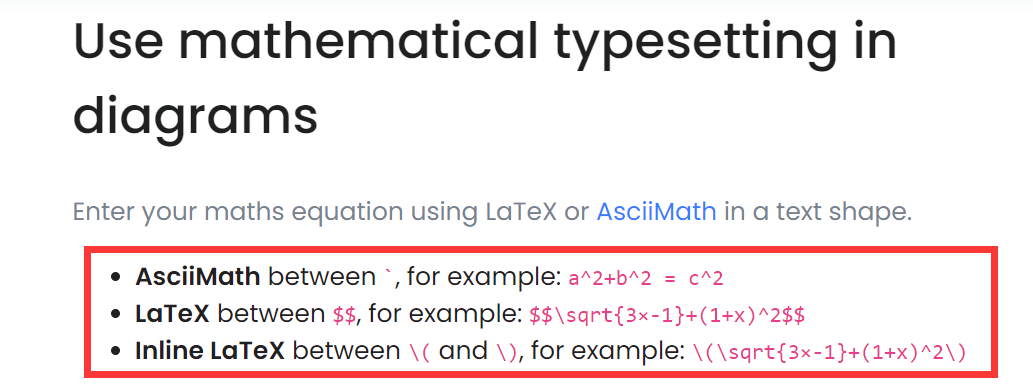

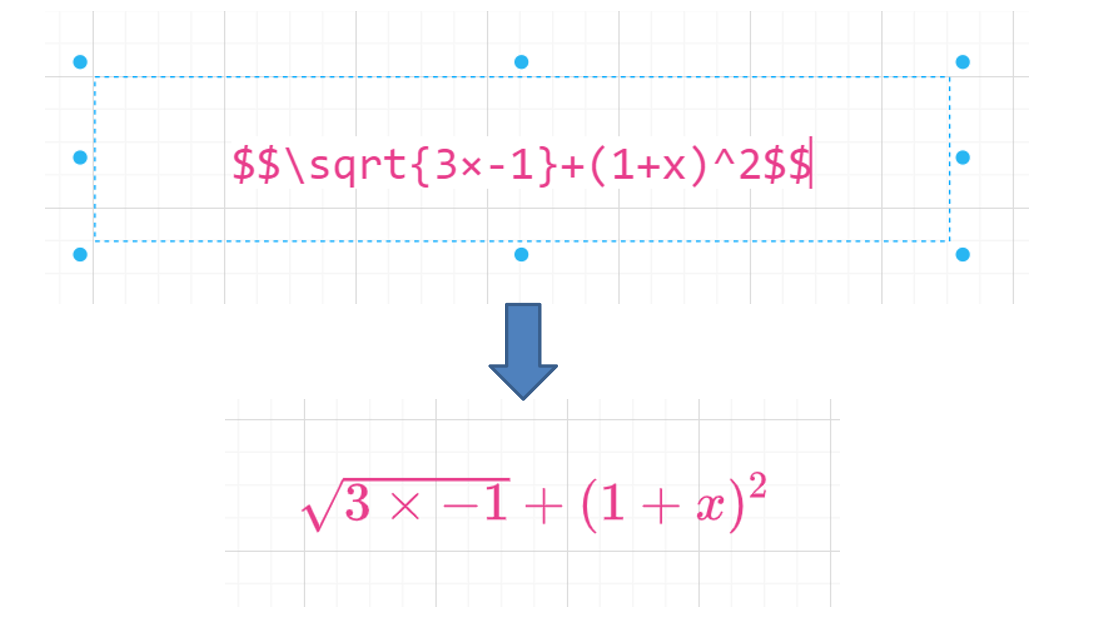

现在官方支持三种格式，比如写博文中常用的LaTeX格式。用起来也非常方便，直接把公式复制到Text元素里就行了。

$$\sqrt{3×-1}+(1+x)^2$$

如果不了解LaTeX公式不了解可以看下下面几个连接：
帮助文档： https://www.latexlive.com/help
在线公式编辑器： https://www.latexlive.com/

---

添加图片

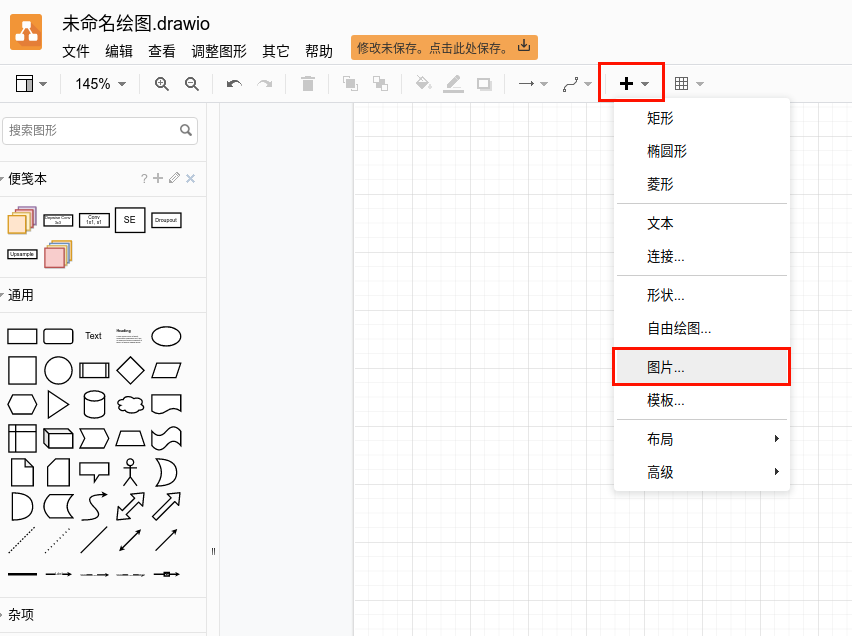

有时，需要使用一些现成的图片，点击上方的加号，再点击图片按钮。

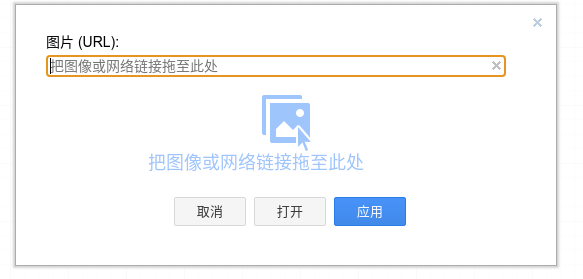

接着你可以通过打开按钮选择自己本地的图片，或者通过网上图片的url直接载入进来。

---

添加表格

点击上方的表格图标，然后拖动鼠标可以选择自己需要的表格大小（行数和列数）。

选中表格，在右侧的调整图形中可以调整表格的大小、位置等属性。

---

自由绘图

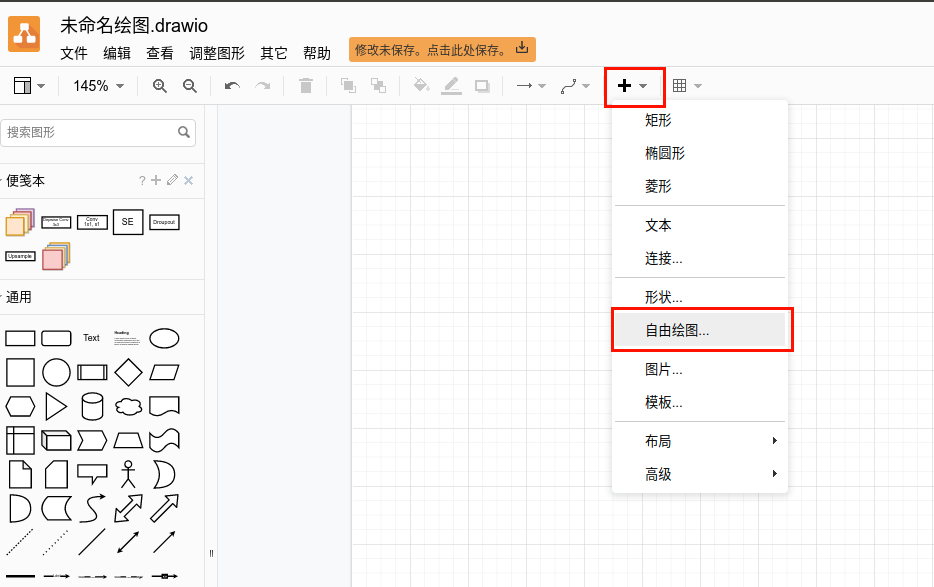

有时一些特殊的图案软件中并没有提供，这时可以使用自由绘图功能自己去绘制。点击上方的加号，再点击自由绘图，会弹出一个自由绘图窗口。

点击开始绘图按钮就可以自己用鼠标随便绘制，绘制完后点击结束绘图按钮，刚刚绘制好的图案就会变成一个元素随意使用。

---

组合元素

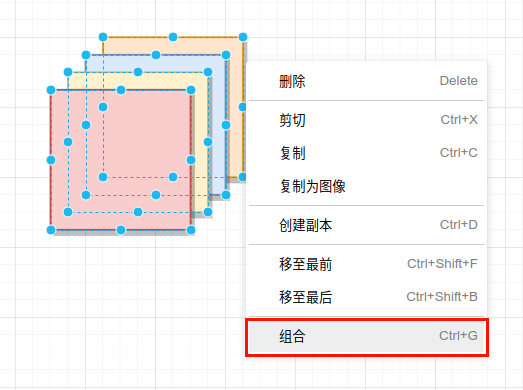

同时选中多个元素，在元素上点击鼠标反键，再点击组合即可组合成一个元素。

---

保存元素模板

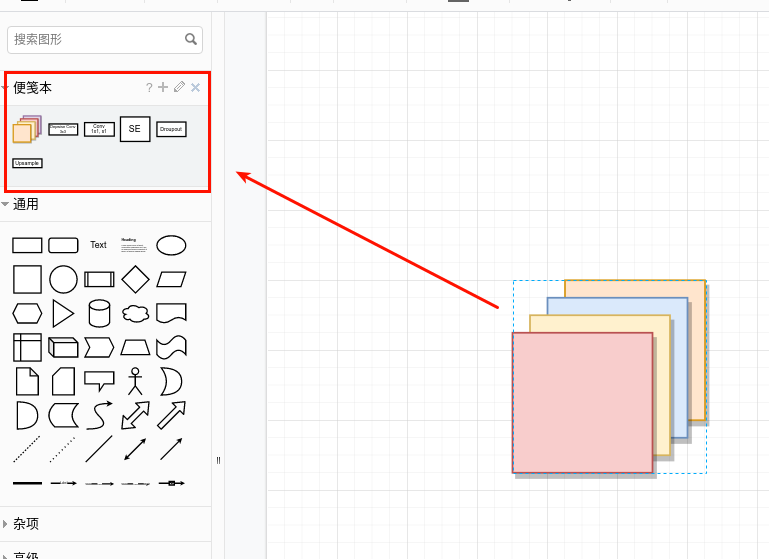

有时一些元素（可能是你自己组合设计的新元素）经常被用到，我们可以将其保存成一个模板方便下次使用。如下图所示，将需要保存的元素用鼠标拖至左侧的 便筏本 中，这样以后都可以使用到。

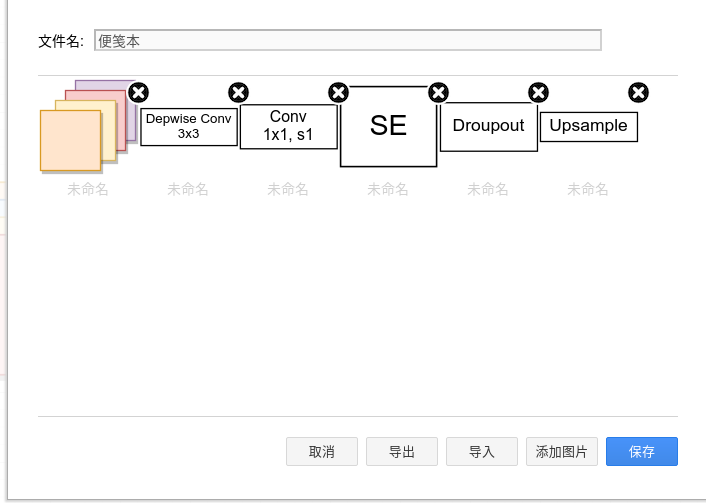

点击便筏本的铅笔符号可以编辑管理自己的便筏本。

---

---

保存

保存文件

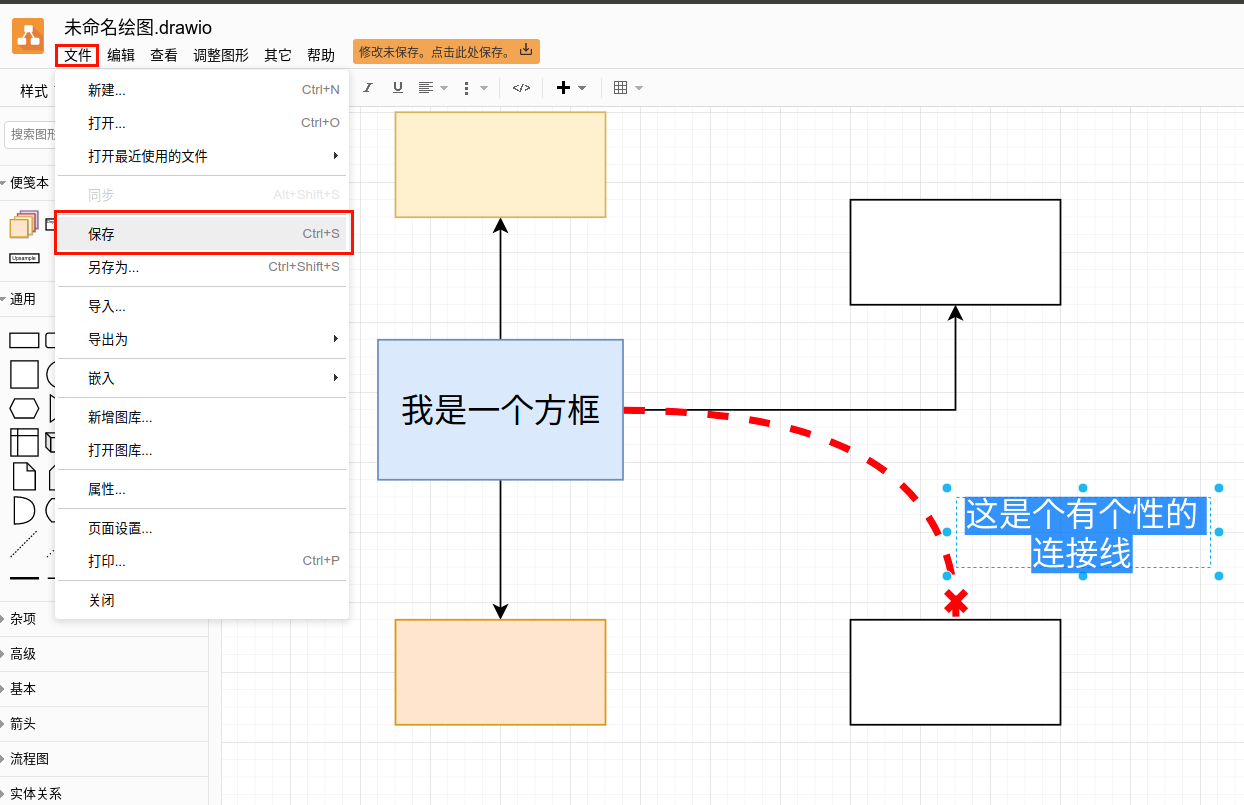

在左上角点击 文件 -> 保存 将绘图文件保存到指定路径。

---

导出图片

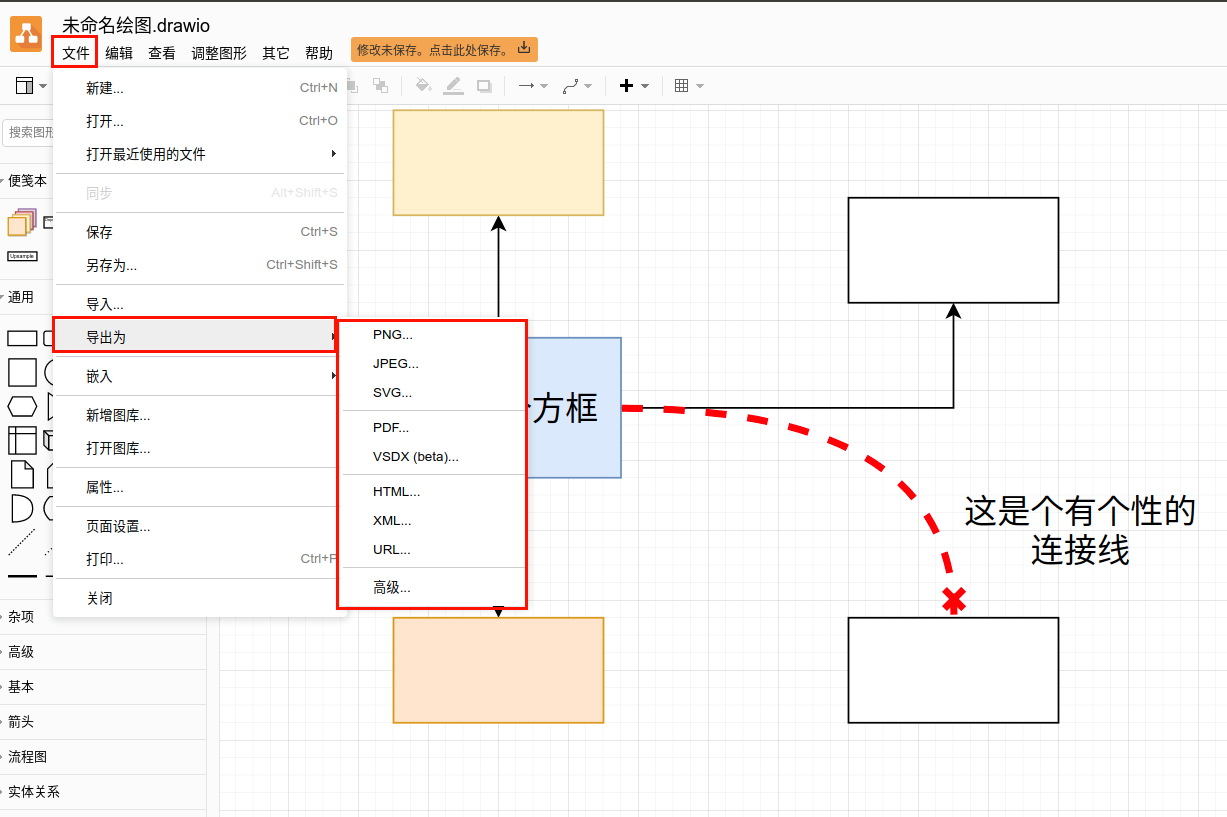

在左上角点击 文件 -> 导出为 将绘图文件导出成指定格式，一般为了方便使用会导出成PNG或者JPEG格式等。

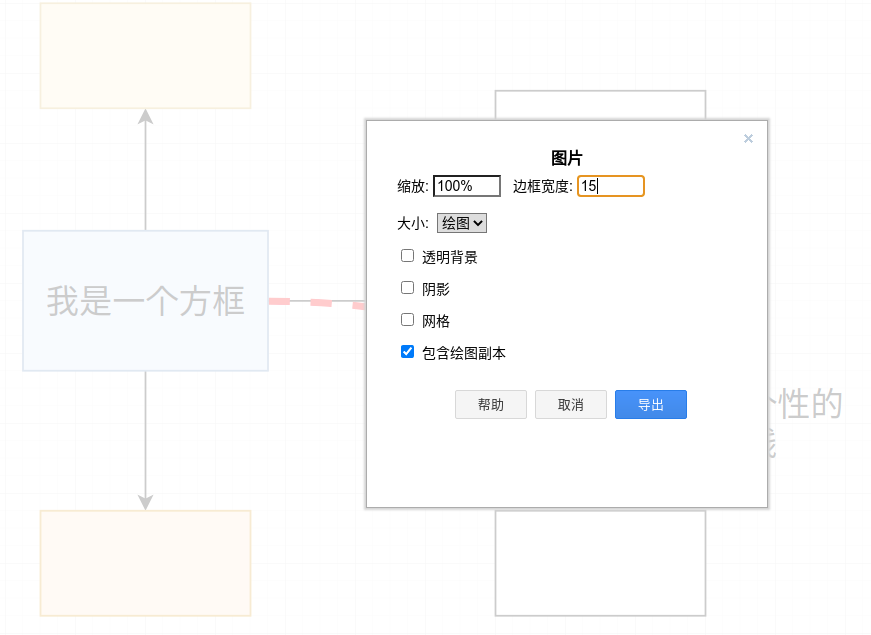

比如我要将图片保存成PNG格式的图片，软件会提示是否要透明背景、阴影、网格等。另外还有个边框宽度参数，这个参数代表输出图像时是否需要在图片边缘增加一些空白边缘。默认是0，如果需要可以自己设置。

大家可以简单对比下设置和不设置边缘宽度的区别。

另外，如果觉得保存的图片分辨率很低的话，可以在导出界面将缩放百分比放大点（比如设置成200%），这样就能够保存更加清晰的图片。

---

常用快捷键

快捷键	作用
CTRL + C	复制元素
CTRL + X	剪切元素
CTRL + V	粘贴元素
CTRL + Z	撤销操作
CTRL + S	保存绘图（建议经常保存，养成良好习惯）
CTRL + A	选中全部元素
DELETE	删除选中元素
