图像合成是基于像素的运算，即在两个图像进行合成时，逐像素进行合成。
需要用到的QPainter类中的函数如下

对alpha通道的处理(预乘alpha)

1、Proter-Duff合成公式

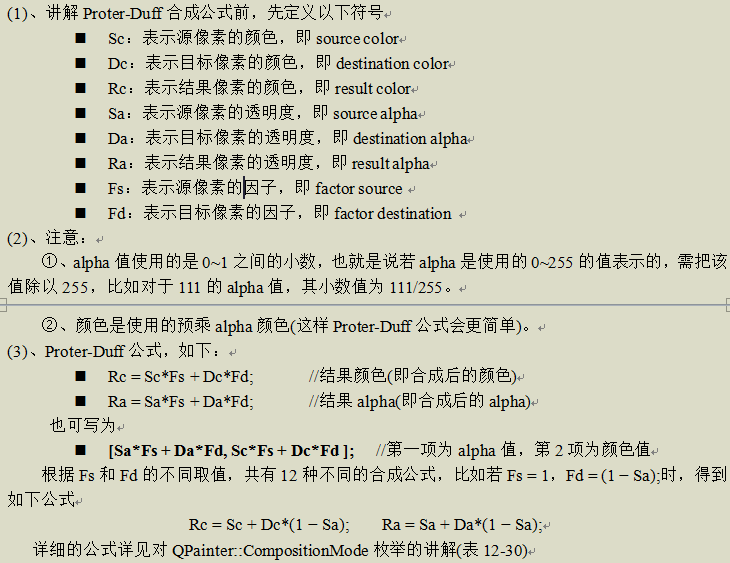

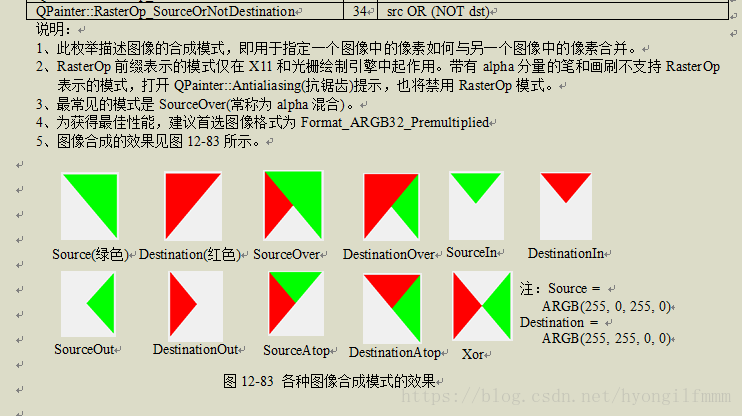

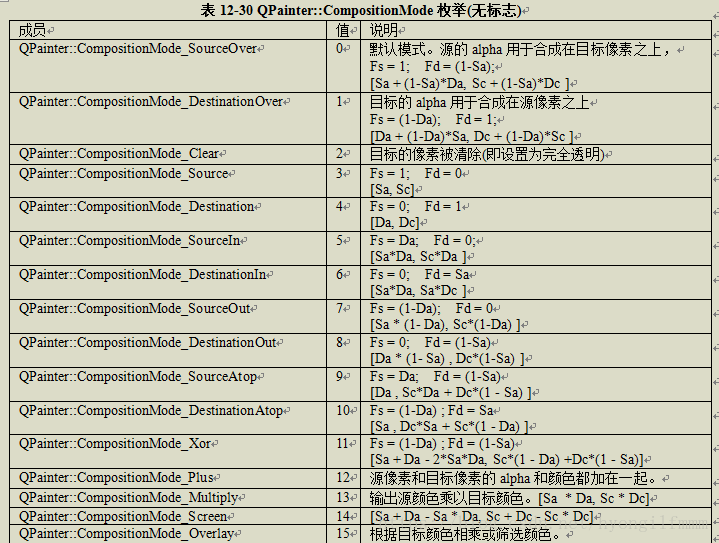

2、QPainter::CompositionMode枚举，见表12-30，合成的效果见图12-83

示例12.40：图像合成示例
void paintEvent(QPaintEvent *e){QPainter pr;
//1、使用预乘alpha格式可提高运行速度QImage pi1(150,200,QImage::Format_ARGB32_Premultiplied);	//源，将绘制绿色图像QImage pi2(150,200,QImage::Format_ARGB32_Premultiplied);	//目标，将绘制红色图像
//2、绘制两个三角形路径QPainterPath ph; ph.moveTo(0,0);  ph.lineTo(150,0); ph.lineTo(150,180); ph.lineTo(0,0);QPainterPath ph1; ph1.moveTo(0,0); ph1.lineTo(0,180);ph1.lineTo(150,0); ph1.lineTo(0,0);
//3、用于填充三角形的画刷QBrush bs(QColor(0,255,0,100)); 	//QColor()第4个参数就是alpha通道的值QBrush bs1(QColor(255,0,0,255));
//4、创建图像：在pi1和pi2上使用路径绘制两个三角形
//注：使用alpha为0的颜色填充整个图像，可保证在绘制的三角形区域之外的alpha通道的值
//不会对合成产生影响。
pr.begin(&pi1);	pi1.fill(QColor(255,255,255,0));     pr.fillPath(ph,bs);   	pr.end();
pr.begin(&pi2);    	pi2.fill(QColor(255,255,255,0));    	pr.fillPath(ph1,bs1);   pr.end();
//在QWidget上绘制pi1(源)和pi2(目标)
pr.begin(this);	pr.drawImage(180,11,pi1);	pr.drawImage(400,11,pi2);	pr.end();
//5、开始合成图像，图像需要绘制在QImage上才能见到效果。pr.begin(&pi2);  				//这是目标图像，红色//可在以下语句使用QPainter::CompositionMode的枚举值逐一验证效果。pr.setCompositionMode(QPainter::CompositionMode_SourceAtop);pr.drawImage(0,0,pi1);  	//源图像，绿色pr.end();
//6、在QWidget上绘制合成后的图像pi2。pr.begin(this);    pr.drawImage(11,11,pi2);    pr.end();
//7、若使用以下语句把两个QImage直接在QWidget上合成，可能会得不到想要的结果/*    	pr.begin(this);pr.drawImage(11,11,pi2);pr.setCompositionMode(QPainter::CompositionMode_SourceIn);pr.drawImage(11,11,pi1);pr.end();		*/
//8、以下语句可输出两图像合成后相交区域的颜色，输出的颜色为ARGB(1, 0.607843, 0.392157, 0)
QColor c1= pi2.pixelColor(78,30);   qDebug()<<c1;	}

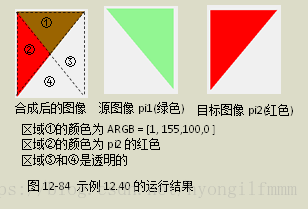

运行结果(见图12-84)及说明

计算步骤如下：

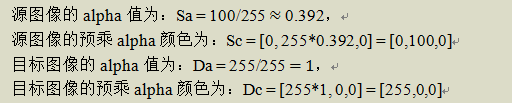

1、计算源和目标图像的alpha值和预乘alpha颜色。

2、本示例合成模式为QPainter::CompositionMode_SourceAtop，其计算公式为
[Da , ScDa + Dc(1 - Sa) ]

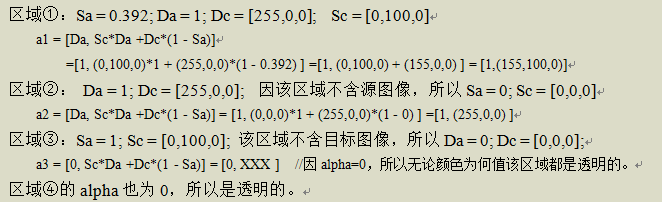

3、计算各区域的图像

其余模式读者可自行计算，需要注意的是，在显示alpha不为0或1的图像时，显示的色号并不一定是原色号，比如本示例的ARGB =[100,0,255,0]；即alpha为100的纯绿色，显示在QWidget上的颜色为RGB = [146,246,146]。
