GSM模块（SIM900）详解

article/2025/8/15 21:13:31

GSM模块（SIM900）

  • 0. GSM概述
  • 1. 常用的GSM模块
  • 2. SIM900系列
  • 3. STM32使用SIM900系列通信
    • 方法
    • AT指令
    • 示例代码

0. GSM概述

GSM（全球系统移动通信）是一种数字移动通信技术，是世界上最常用的移动通信标准之一。它是由欧洲电信标准协会（ETSI）制定的，于1991年首次发布。GSM的设计目标是提供一种在全球范围内实现移动通信的标准，使用户能够在不同的国家和地区之间使用同一种手机设备。

GSM基于蜂窝网络架构，将地理区域划分为许多小区，每个小区由一个基站负责覆盖，这些基站连接到移动通信网络的核心部分。GSM使用数字信号和时分多址技术，可以同时支持多个用户在同一个频率上进行通信。

GSM的主要特点和优势包括：

  1. 全球覆盖：GSM标准在全球范围内广泛应用，使得用户可以在不同国家和地区之间进行无缝通信。

  2. 数字通信：GSM使用数字信号进行通信，提供更好的音质和通信质量。

  3. 安全性：GSM引入了多种安全机制，包括身份验证、数据加密等，以保护用户的通信隐私和数据安全。

  4. 短信服务：GSM支持短信（Short Message Service）功能，允许用户发送和接收文本消息。

  5. 数据传输：GSM不仅可以传输语音通话，还可以用于数据传输，例如互联网接入、电子邮件等。

  6. 漫游支持：GSM的漫游功能使得用户可以在其他运营商的网络上使用自己的手机，方便用户在不同地区之间切换。

1. 常用的GSM模块

  1. SIM800系列：SIM800是一款广泛使用的GSM/GPRS模块系列，由SIMCom 公司生产。SIM800模块具有小型化尺寸、低功耗和丰富的功能，支持GSM通信和GPRS数据传输。
    在这里插入图片描述

  2. SIM900系列：SIM900是另一款由SIMCom 公司生产的GSM/GPRS模块系列。SIM900模块具有稳定的性能和广泛的应用，支持GSM通信、GPRS数据传输和短信功能。
    在这里插入图片描述

  3. Quectel系列：Quectel是一家领先的无线模块供应商，他们提供了多种GSM模块系列，如M66、M95、M66、M10等。这些模块具有高性能、稳定性和丰富的接口选项。
    在这里插入图片描述

  4. A6系列：A6是由AI-Thinker 公司生产的GSM模块系列，如A6、A6C、A7等。A6系列模块具有紧凑的尺寸、低功耗和较低的成本。
    在这里插入图片描述

  5. SIM7000系列：SIM7000是一款支持2G、3G和4G网络的GSM模块系列，由SIMCom 公司生产。SIM7000模块具有全球漫游能力和支持LTE Cat-M1、NB-IoT等低功耗广域网（LPWAN）技术。
    在这里插入图片描述

这些是市场上一些常见的GSM模块，每个模块都具有不同的特性、功能和性能，可根据具体的应用需求选择适合的模块。在选择GSM模块时，应考虑通信要求、功耗、尺寸、接口、价格等因素。

2. SIM900系列

SIM900系列模块的主要特点和功能如下：

  1. GSM/GPRS通信：SIM900系列支持GSM网络通信和GPRS数据传输。它可以在2G网络上进行语音通话和短信传输，还可以通过GPRS实现数据传输，包括互联网接入、远程监控等。

  2. 多频段支持：SIM900系列模块支持多个频段，使其能够在不同地区和国家的GSM网络上运行，实现全球范围内的漫游和通信。

  3. 小型化尺寸：SIM900系列模块具有紧凑的尺寸，适合嵌入式系统和物联网设备的集成，方便在各种应用场景中使用。

  4. 丰富的接口：SIM900系列模块提供了多个接口，包括UART串口、USB接口、GPIO（通用输入输出）等，方便与外部设备进行通信和连接，如传感器、显示屏等。

  5. 低功耗设计：SIM900系列模块采用低功耗设计，具有省电特性，适用于需要长时间运行的应用场景。

  6. AT指令控制：SIM900系列模块通过AT指令进行控制和通信。通过发送AT指令，可以实现模块的各种功能，如拨打电话、发送短信、接收数据等。

  7. 强大的软件支持：SIMCom为SIM900系列模块提供了丰富的软件支持，包括固件更新、驱动程序和开发工具，以帮助开发者快速集成和开发应用。

SIM900系列模块是一种成熟、可靠且广泛应用的GSM/GPRS解决方案。它的功能和性能使得它适用于各种物联网和远程通信应用，为设备提供了稳定的通信能力和远程控制能力。

3. STM32使用SIM900系列通信

方法

  1. 硬件连接：

    • 将STM32的串口引脚（TX和RX）连接到SIM900模块的对应引脚（RXD和TXD）。
    • 连接STM32和SIM900模块的地线。
    • 连接STM32和SIM900模块的电源线，确保电源电压和电流满足模块的要求。

  2. 初始化串口：

    • 在STM32上初始化串口。使用STM32的相关库函数或底层寄存器设置，配置串口的波特率、数据位、停止位等参数，使其与SIM900模块的串口参数一致。
    • 使能STM32串口的发送和接收中断或DMA功能（可选）。

  3. 发送AT指令和接收响应：

    • 编写发送函数，通过串口发送函数将AT指令字符串发送到SIM900模块。例如，使用库函数HAL_UART_Transmit()发送指令字符串。
    • 等待一段时间，以确保模块有足够的时间执行指令。
    • 使用接收函数，通过串口接收函数从SIM900模块接收响应数据。例如，使用库函数HAL_UART_Receive()接收数据。
    • 解析响应：根据SIM900模块的响应格式，解析接收到的数据以获取所需的信息。通常，SIM900模块的响应以"OK"或"ERROR"结尾，你可以根据需要解析其他信息。

  4. 控制和通信：

    • 根据需要，发送不同的AT指令来控制SIM900模块进行各种操作，如发送短信、拨打电话、接收数据等。
    • 编写相应的函数或代码段，以封装发送指令、接收响应和解析响应的过程。
    • 根据AT指令集和SIM900模块的文档，了解每个指令的格式、参数和用法。
    • 在发送指令后，等待模块的响应，并根据响应进行相应的处理。

  5. 错误处理：

    • 在通信过程中，对于发送指令后没有正确响应的情况，进行适当的错误处理。可以设置超时机制，如果在规定的时间内没有收到响应，则认为通信失败，进行相应的处理。

AT指令

SIM900系列模块支持一系列的AT指令，用于控制模块的各种功能和进行通信操作。下面列出了一些常用的SIM900系列模块的AT指令示例：

  1. 基本功能：
  • AT：测试模块是否正常响应。
  • AT+CSQ：查询信号强度。
  • AT+CCID：查询SIM卡识别号。
  • AT+COPS=?：搜索并显示可用的运营商。
  1. 短信功能：
  • AT+CMGF=1：设置短信格式为文本模式。
  • AT+CMGS=“手机号码”：发送短信给指定手机号码。
  • AT+CMGR=1：读取收件箱中的第一条短信。
  1. 通话功能：
  • ATD手机号码;：拨打指定手机号码。
  • ATA：接听来电。
  • ATH：挂断通话。
  1. GPRS数据传输：
  • AT+SAPBR=3,1,“Contype”,“GPRS”：设置GPRS连接类型。
  • AT+SAPBR=3,1,“APN”,“APN名称”：设置GPRS接入点名称。
  • AT+SAPBR=2,1：打开GPRS上下文。
  • AT+HTTPINIT：初始化HTTP功能。
  • AT+HTTPPARA=“URL”,“网址”：设置HTTP请求的URL。

示例代码

#include "stm32fxxx_hal.h"
#include <string.h>UART_HandleTypeDef huart1;void SIM900_SendCommand(const char* command)
{HAL_UART_Transmit(&huart1, (uint8_t*)command, strlen(command), HAL_MAX_DELAY);
}void SIM900_ReceiveResponse(char* response, uint16_t maxLen)
{HAL_UART_Receive(&huart1, (uint8_t*)response, maxLen, HAL_MAX_DELAY);
}void SIM900_Init()
{// 初始化串口huart1.Instance = USART1;huart1.Init.BaudRate = 9600;huart1.Init.WordLength = UART_WORDLENGTH_8B;huart1.Init.StopBits = UART_STOPBITS_1;huart1.Init.Parity = UART_PARITY_NONE;huart1.Init.Mode = UART_MODE_TX_RX;huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;huart1.Init.OverSampling = UART_OVERSAMPLING_16;HAL_UART_Init(&huart1);
}void SIM900_CheckModule()
{char response[32];SIM900_SendCommand("AT\r\n"); // 发送AT指令检查模块响应SIM900_ReceiveResponse(response, sizeof(response));if (strstr(response, "OK")){// 模块正常响应// 可以继续发送其他指令或执行其他操作}else{// 模块无响应或响应异常// 进行错误处理}
}int main()
{HAL_Init();SIM900_Init();while (1){// 检查模块状态SIM900_CheckModule();// 其他操作或指令// ...}
}

http://chatgpt.dhexx.cn/article/DAykPyfj.shtml

相关文章

常见的防火墙技术介绍

常见的防火墙技术介绍

详见&#xff1a;http://blog.yemou.net/article/query/info/tytfjhfascvhzxcyt280 防火墙是一个系统或一组系统&#xff0c;它在内网与Internet间执行一定的安全策略。典型的防火墙应包含如下模块中的一个或多个&#xff1a;包过滤路由器、应用层网关&#xff08;或代理服务器…
阅读更多...
linux平台下防火墙iptables原理

linux平台下防火墙iptables原理

转载自:http://www.cnblogs.com/ggjucheng/archive/2012/08/19/2646466.html linux平台下防火墙iptables原理(转) iptables简介 netfilter/iptables&#xff08;简称为iptables&#xff09;组成Linux平台下的包过滤防火墙&#xff0c;与大多数的Linux软件一样&#xff0c;这个包…
阅读更多...
简述防火墙

简述防火墙

什么是防火墙&#xff1f; 在遭受入侵时&#xff0c;做内外网隔离的策略叫做防火墙。 防火墙分类 按物理特性划分&#xff1a;软件防火墙、硬件防火墙&#xff1b;按性能划分&#xff1a;百兆级防火墙、千兆级防火墙……按防火墙结构划分&#xff1a;单一主机防火墙、路由集…
阅读更多...
【计算机基础】防火墙

【计算机基础】防火墙

工程师CCNAHCIA 资深工程师CCNPHCIP 技术专家CCIEHCIE IPS&#xff1a;入侵防御系统&#xff0c;发现攻击和入侵进行阻断IDS&#xff1a;入侵检测系统&#xff0c;检测有无攻击漏洞扫描&#xff1a;发现本地服务器/PC&#xff0c;存在哪些中高低危的风险&#xff0c;解决漏洞…
阅读更多...
下一代防火墙概述

下一代防火墙概述

目录 1.防火墙概述 1.1定义 1.2防火墙分类 1.3防火墙功能 1.4防火墙的策略 2.防火墙发展史 2.1 包过滤防火墙&#xff1a;一个严格的规则表 2.2 应用代理防火墙&#xff1a;为每个应用添加代理 2.3 状态检测防火墙&#xff1a;建立会话表 2.4 入侵检测系统&#xff0…
阅读更多...
上海交通大学考研复试模块小结——防火墙技术

上海交通大学考研复试模块小结——防火墙技术

既然上次开了这个系列&#xff0c;索性就把这个信息安全这一块的主流技术都介绍一遍好了。上篇博客讲了密码学&#xff0c;今天就来说说防火墙技术。 防火墙技术 防火墙技术是位于两个新人程度不同的网络之间的软件或者硬件设备的组合&#xff0c;实质上是一种控制隔离技术。…
阅读更多...
防火墙入门实验

防火墙入门实验

第一章 iptable的使用 一、实验原理 1.1 Iptables Iptables 是用来设置、维护和检查Linux内核的IP包过滤规则的。 可以定义不同的表&#xff0c;每个表都包含几个内部的链&#xff0c;也能包含用户定义的链。每个链都是一个规则列表&#xff0c;对对应的包进行匹配&#xf…
阅读更多...
NAT和防火墙

NAT和防火墙

网络地址翻译没文化的酒鬼 防火墙和NAT NAT路由器是安装了NAT软件的路由器&#xff0c;拥有至少一个全球通用的外部IP。 在计算机网络中&#xff0c;NAT最直接的作用是IP映射&#xff1a;将内网终端A的IP和端口号经过NAT映射后&#xff0c;转成公网服务器B的IP和新端口号&am…
阅读更多...
快速了解防火墙

快速了解防火墙

快速了解防火墙 防火墙是一种由计算机硬件和软件组成的系统&#xff0c;部署于网络边界&#xff0c;是连接内部网络和外部网络(或内部网络不同安全级别的部门)之间的桥梁&#xff0c;同时对进出网络边界的数据进行保护&#xff0c;防止恶意入侵、恶意代码的传播等&#xff0c;…
阅读更多...
防火墙概述

防火墙概述

AC是为了防御从内网到外网的攻击防火墙是为了防御从外网到内网的攻击 防火墙的定义 防火墙通常用于两个网络之间的隔离 主要用于保护一个网络区域免受来自另一个网络区域的网络攻击和网络入侵行为路由器与交换机的本质是转发&#xff0c;防火墙的本质是控制和防护 防火墙的工…
阅读更多...
防火墙（firewall）

防火墙（firewall）

前言 计算机的安全性历来就是人们热衷的话题之一。而随着Internet的广泛应用&#xff0c;人们在扩展了获取和发布能力的同时也带来信息被污染和破坏的危险。这些安全问题主要是由网络的开放性、无边界性、自由性造成的&#xff0c;还包括以下一些因素。 1. 计算机操作系统本身…
阅读更多...
华为防火墙的学习

华为防火墙的学习

防火墙 - 含义和定义 什么是防火墙&#xff1f; 防火墙的工作原理 防火墙的区域&#xff1a; 包过滤防火墙----访问控制列表技术---三层技术 代理防火墙----中间人技术---应用层 状态防火墙---会话追踪技术---三层、四层 UTM---深度包检查技术----应用层 下一代防火墙 防火墙的…
阅读更多...
正基WiFi模块AP6181系列设计指南

正基WiFi模块AP6181系列设计指南

阅读更多...
潘多拉 STM32L475 VE——开发板学习 （持续更新）

潘多拉 STM32L475 VE——开发板学习 （持续更新）

首先就是开发板的各个硬件的介绍&#xff1a; ◆ MCU &#xff1a; STM32L475VET6 &#xff0c; LQFP100 &#xff0c; SRAM &#xff1a; 128K &#xff0c; FLASH &#xff1a; 512K ◆ 外扩 SPI FLASH &#xff1a; W25Q128 &#xff0c; 16M 字节 ◆ 1 个电源指示灯…
阅读更多...
WiFi 移植记录及心得 一

WiFi 移植记录及心得 一

平台环境：IMX6-sabresd_6dq Android4.4.2 Linux3.0.35 WiFi模块：AP6181 (BCM43362) Linux3.0.35已经是支持博通的芯片，可以看到 kernel_imx/drivers/net/wireless 下面有几款博通芯片（bcm4329/bcm4330/bcmdhd）的驱动源码，AP6181WiFi模块用的bcm43362这款，所以这里选…
阅读更多...
imx6ull linux下wifi驱动移植

imx6ull linux下wifi驱动移植

linux下wifi移植&#xff0c;首先要保证硬件gpio相关配置正确&#xff0c;第二步是才是软件相关的配置 一、硬件篇 硬件模块选的是正基ap6745的三合一模块&#xff08;wifi、bt、fm&#xff09;&#xff0c;wifi通讯用sdio模式传输数据&#xff0c;sdio_vsl决定sdio工作电压是…
阅读更多...
物联网中你需要了解的ESP8266最基本的知识！

物联网中你需要了解的ESP8266最基本的知识！

若要涉及到物联网&#xff0c;必然绕不开ESP8266。由于其低廉的价格、超高的性能和便利的开发环境&#xff0c;其毫无疑问成为了业界里程碑一样的存在。 在本文中&#xff0c;我们采购的是正点原子的ESP8266模块&#xff0c;连接的单片机为正点原子的STM32 MINI开发板。 本文…
阅读更多...
WiFi蓝牙FM三合一模块AP6356S

WiFi蓝牙FM三合一模块AP6356S

AMPAK正基AP6356S&#xff0c;这是一款可同时双频工作的双通道SDIO接口WiFi支持11ac级双频、蓝牙支持BT4.1标准的WiFi 蓝牙 FM三合一模块;其中蓝牙和WiFi共用天线(也就是双天线),还有一款硬件尺寸完全一样的&#xff0c;蓝牙WiFi天线分开的AP6398S3R(也就是三天线) 技术问题 模…
阅读更多...
正基WiFi模块STA模式基本操作示例（2)

正基WiFi模块STA模式基本操作示例（2)

接上一篇文章&#xff01; 4. STA 模式基本操作示例 4-1 加载驱动 步骤 1. 加载驱动。 ap6181/ap6212/ap6212a/ap6214a/ap6255 himm 0x100d0004 0x1 himm 0x12098034 0x10101070 insmod cfg80211.ko insmod bcmdhd.ko firmware_path/etc/firmware/fw_bcm40181a2.bin nvram_path…
阅读更多...
android+wifi驱动移植,全志R16 android4平台移植wifi资料下载

android+wifi驱动移植,全志R16 android4平台移植wifi资料下载

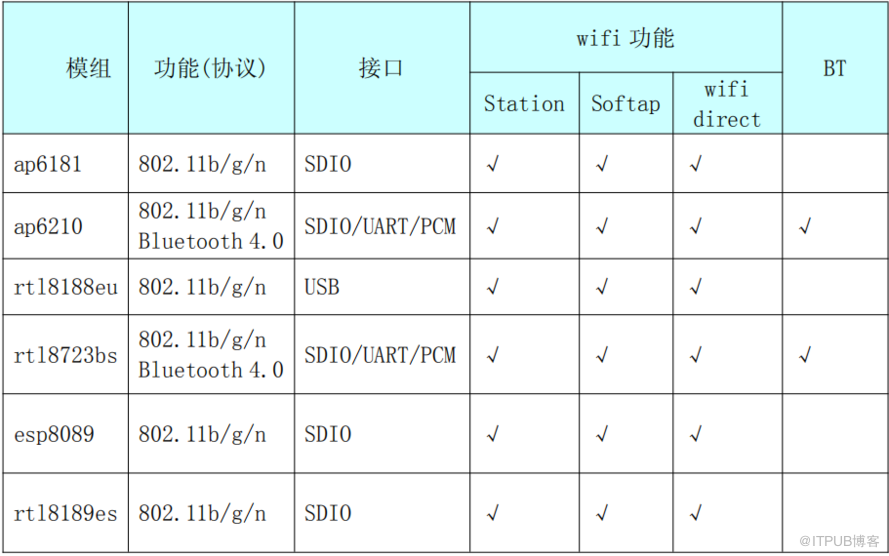

2. 模块概述 目前R16 android4.4 平台上已支持wifi 模组有5款&#xff0c;本文档将以R16 y3方案为例 说明如何配置每款wifi 模组。Rtl8723au暂不支持 wifi 模组可分USB 接口和SDIO 接口两种类型&#xff0c;部分模组带蓝牙和FM 功能(FM 功能尚未支持)&#xff0c;wifi 的全功能…
