故事背景

最近有个Power BI的项目有个功能点，颇令我头痛，说来话长，先捋一下需求：
1，中国地图（包含港澳台）
2，可以下钻到省市级，而且是中国->Region->Area->城市，客户需求里面，‘省’这个概念可以淡化，由excel里面的Region(例如，中区，东区)和Area(例如东区下面的‘江苏安徽’组)等把各城市关系串联起来。
3，中国周围不能有颜色，用纯黑代替（也就是说必应地图不行）

地图选型

好了，看了这需求后，我开始上网搜索比较接近需求的地图了（以前做的地图项目，级基本都是机带必应地图就可以搞定了，所以没怎么用过其他地图的经验）。通过搜索，发现了下面几种网上常用的地图，可是，都各有优缺点。

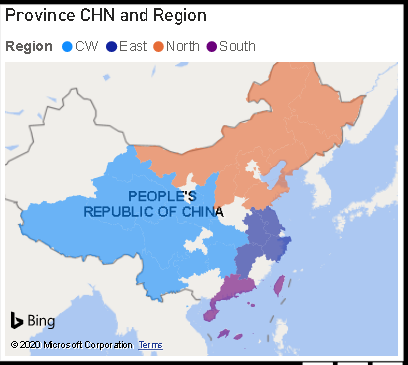

i. 必应
优点：可以下钻，可以关联到具体城市。
缺点：Bing地图是唯一没有替代底图的背景（可以离线）
在这里插入图片描述

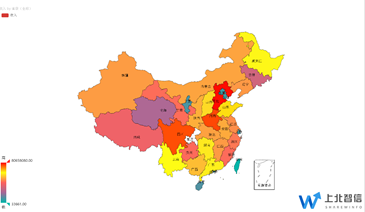

ii. 上北
优点：可以下钻，可以关联到具体城市，可离线
缺点：收费(否则有水印)，省份的颜色不能根据region来定义，是根据每个省份的例如销售额，然后从浅到深显示。如果要改成和客户需求一样，还需要另外购买，而且机器也只能指定某几台。
在这里插入图片描述
iii. Drilldwon Choropleth
优点：可以下钻，去到具体城市
缺点：在线json文件，目前找到的文件没有中国的港澳台地区

在这里插入图片描述

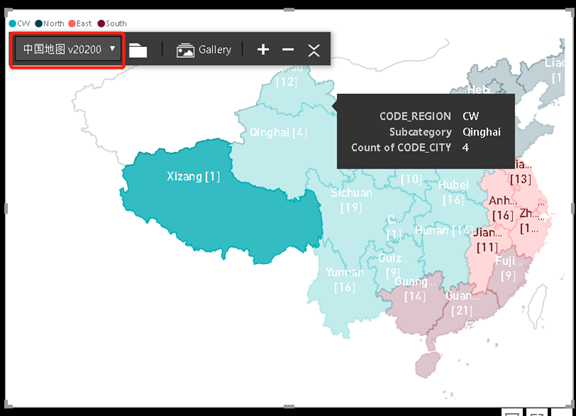

iv. Synoptic Panel
优点：支持离线地图，有全中国地区，周边也是可以用背景色代替
缺点：不可以下钻，如果要下钻，就必须通过下拉文本框选择对应省份或者城市。
在这里插入图片描述
iv. shape map

要网络版power bi（黄色图标）那个才可以使用，而且不可以下钻，要自己独立选jason地图。

如果作为普通演示，问题不大。

解决方案

综合了以上考虑，最接近客户需求的，只能是’Drilldown Choropleth’这种了，这里的关于控件的前期安装，基本机制，我就不说了，因为我也是参考Power BI里面一位博主叫‘罗叔’的文章的，老实说，他这篇文章给了我很大的帮助，让我对这个控件也多了很多认识，这里要感谢一下罗叔。
https://cloud.tencent.com/developer/article/1586638

但是，然而，罗叔也是调皮了一下，留了个小作业，就是给出的Json文件里面，中国地图里面是没有了港澳台。这怎么行啊？这是原则问题啊。后来，我自己再深深思考了一下，干脆自己把Json重做，所以本文的精髓，在于分享一下我对于重做Json文件的一些心得，和遇到的困难以及解决办法。所以我相信，接下来的分享，在目前互联网上的对应中文心得，我是首创，希望对大家有更多的帮助。

接下来关于材料，我要再次提醒下两个重要的工具网站。
http://datav.aliyun.com/tools/atlas/#&lat=33.50475906922609&lng=104.2822265625&zoom=4
地图选择器，里面有中国地图，省-市-区三个级别的Json生成文件，大家可以从这里下载相应的Json文件，不过这里要提醒一下，这里下载的，是GeoJson，而PowerBI里面drilldown那个控件，要求的是TopoJson，关于这两个文件类型有什么不同，我这里就不说了，大家自行百度。（敲黑板，记住我们要用的是TopoJson）后面简称Geo和Topo

好了，对于我们手上已经下载的Geo，我们需要转换啊，于是大家要用到第二个工具了
https://mapshaper.org/

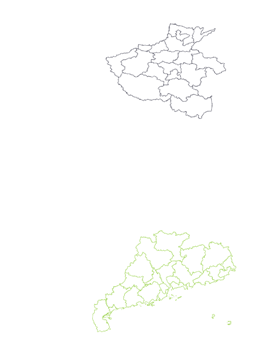

这个是可以根据输入的Geo转换成Topo。但目前发现，如果要全部省市份弄出来一个Json的话，还是需要有点耐心。因为地图选择器里面，去到省市级的话，是要逐个导出的，例如下图，我要导河南和广东。必须一次拖两个Json进去。

在这里插入图片描述

当然了，这个例子是为了说明具体做法而用了两个位置距离比较远的城市，大家就苦力一点把省份全部导出呗。反正我觉得地图选择器的中国地图比较良心的，还有南海诸岛，很炫。

在这里插入图片描述

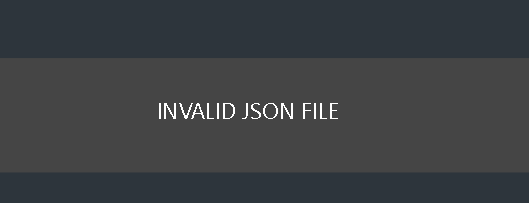

好了，第一层（全国省），第二层（全国市）都准备好了之后，就可以把地图放上一个公网了。这里要说一下，就是drilldown控件，指支持http的URL，我还准备做一个私服把这两个文件弄上去，因为每次都要联网的话，有点慢，如果在Load过程中，出现Invalid Json File，大家千万不要慌，未必是Json文件有问题，可能是load不出而已。
在这里插入图片描述
接下来，我要把文件，暂时放到Github上去了，这个过程也不多说了，因为相信大部分人，都用过GitHub。
有了两张地图，其实还不够，因为这样的话，第一层和第二层，还没有关联起来的，只是形成一种‘各玩各’的状态，也就是说，你在powerbi里面，放‘省’的值时，它就出现‘省’，放‘市’的值时它就显示市，那么我们怎么关联起来呢？这里，就开始另一个比较复杂的工作量了，我们要在Json文件里，加Flag。

原生Json是没有name_connect这个值的，只有name，但如果去到‘市’那个文件，name就变成市了，没有了‘省’的名。所以，在第一层里面，我们要加上一个flag，是和第二层名字一样的，那么这个name_connect，也需要出现在第二层里。
第一层文件的截图：

在这里插入图片描述
第二层文件的截图：

因为默认是name会与数据源表里面的字段匹配，如果怕容易造成混乱，也可以在控件的ID里面指定:

在这里插入图片描述
所以接下来，如果有像我这种特殊Region，Area需求的同学，只需要在每层文件里面加上需要的一些标识，基本就可以搞定这个地图了，下面是一些截图。

在这里插入图片描述
当点击两个省其中一个（因为现在两个省是形成一组area），它就会去到里面的两个省共有的城市，点击之前一定要标黑下钻小箭头，不然不能下钻的。

在这里插入图片描述

后续：

1，依然是回归到上面Json文件的摆放位置，考虑到Github由于是外国网站，读取的时候对网络条件还是有点要求，如果因为有时的卡顿，就会认不到，所以，如果在国内连接外网的话，我会推荐上去一个叫‘七牛云存储’的网站，这个网站是我试过的最稳定的又可以外放json文件供软件读取的网站，其他什么百度之类，全都是要验证的。
2，如果RS服务器，想搭配到本地，IIS又在本地的话，那就更方便了。关于IIS的http文件服务器快速搭建，可以参考下面这个网站：
https://www.cnblogs.com/wuy401120html/p/9219255.html

但是，其实这样还不够，如果按照上面搭配好的网站，充其量你可以在网页里面打得开，就像这样：

但其实power bi还是不能读取的，为什么呢，因为跨域问题。所以还要在IIS里面的web.config文件里面，加上下面这句：

<httpProtocol><customHeaders><remove name="X-Powered-By" /><add name="Access-Control-Allow-Origin" value="*" /><add name="Access-Control-Allow-Headers" value="*" /><add name="Access-Control-Allow-Methods" value="GET, POST, PUT, DELETE" /></customHeaders></httpProtocol>

这样才能真正解决IIS本地部署的问题。

3，关于一些控件不能与地图联动的问题，其实主要是如果下钻到最底层的话，要把下钻小箭头标白，便可以做到了。
在这里插入图片描述
好了，今天的分享先到这里，如果大家有什么问题，可以随时留言，我们一起交流，共同进步。
