一、基础篇

1、Labview是一种程序开发环境，由美国国家仪器（NI）公司研制开发。

2、NI-VISA(Virtual Instrument Software Architec-ture，以下简称为“VISA”)是美国国家仪器NI(NationalInstrument)公司开发的一种用来与各种仪器总线进行通信的高级应用编程接口。

3、ICP (IVI Compliance Package)可互换虚拟仪器(IVI)兼容工具包，这一软件包包含了若干 IVI类驱动程序和支持库，对于开发和实现各种运用仪器互换性的应用系统是必不可少的。

4、IDIW(Instrument Driver Import Wizard)仪器驱动导入向导程序。

IVI(Interchangeable Virtual Instruments)可互换虚拟仪器，是一个革命性的仪器驱动软件技术标准。



二、入门篇

1、LabView程序又称虚拟仪器，即VI，其外观和操作类似于真实的物理仪器（如示波器和万用表）。

2、LabView提供众多输入控件和显示控件用于创建用户界面，即前面板。输入控件指旋钮、按钮、转盘等输入装置。显示控件指图形、指示灯等输出显示装置。创建用户界面后，可添加各种VI和结构作为代码，从而控制前面板对象。代码在程序框图中编写。

3、LabView不仅可与数据采集、视觉、运动控制设备等硬件进行通信，还可以与GPIB、PXI、VXI、RS232、以及RS485等仪器通信。

4、前面板

前面板是VI的人机界面。输入控件和显示控件用于创建前面板，分别是VI的交互式输入和输出端口。输入控件和显示控件位于控件选版上。

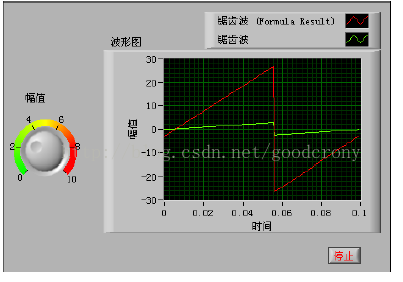

5、前面板设计



6、程序框图

程序框图是图形化源代码的集合，图形化源代码又称G代码，或程序框图代码，它决定了VI的运行方式。程序框图代码使用图形化表示的函数来控制前面板对象。前面板对象在程序框图上显示为图标接线端。连线将输入控件和显示控件的接线端与各Express VI、VI和函数相互连接。数据从输入控件沿着连线流向VI和函数，再从这些VI和函数流向其它VI和函数，最后流向显示控件。数据在程序框图节点中的流动决定了VI和函数的执行顺序。这就是数据流编程。

7、程序框图设计





三、进阶篇

1、与仪器通信

如使用仪器驱动，用户无需学习各种仪器的编程协议，从而简化仪器控制并减少测试程序的开发时间。仪器驱动是控制可编程仪的一套程序集合。各个程序对应一个编程操作，如配置、读取、写入、和触发仪器等。在仪器控制中应尽可能使用仪器驱动。NI为各种仪器提供了数千种仪器驱动程序。

1) 仪器驱动程序

NI仪器驱动查找器用于在不离开LabView编程环境的条件下查找和安装LabView即插即用的仪器驱动。

2) 仪器I/O助手

如果无法找到某个仪器驱动，通过“仪器I/O助手”Express VI可与该仪器进行通信。

3) NI仪器驱动网查找并安装

2、互连接口

1) 调用库函数节点（在LabView中调用共享库）

直接调用DLL库或共享库；可用于调用以文本编程语言编写的代码。

2) 执行系统命令VI

“执行系统命令”VI可从VI内部执行或启动其他基于Windows的应用程序、命令行应用程序、(Windows)批处理文件或（Mac OS X和Linux）脚本文件。使用“执行系统命令”VI可在命令字符串中包含执行命令支持的任何参数。

3) .NET函数、ActiveX函数

.NET函数用于创建.NET对象，设置该对象的属性或调用其方法，以及在.NET环境中处理对象事件。也可在前面板上创建.NET控件。

ActiveX函数用于与其它支持ActiveX的应用程序（例如，Microsoft Excel）间传递属性和方法。

3、生成和发布应用程序（可执行程序、安装包、动态库）

LabView可创建以下可发布应用程序的类型：独立应用程序、安装程序、.NET互操作程序集、打包项目库、共享库、源代码发布、Zip文件。

1) 必须通过项目，而不是单个的VI，生成应用程序。

2) 应用程序拷贝到要运行的机器后，需在安装LabView的运行环境（LRTE）。

3) 生成安装程序，可自动打包运行程序所需的运行环境，并在目标机器自动安装所需的环境。

4) 共享库，需选择导出到DLL的函数接口。若导出的函数接口全是可转换的基础数据类型，生成的动态库可直接使用。若导出的函数接口有LabView的内置数据类型，导出的函数接口类型需要转换后使用，转换函数需要使用\cintools目录下的类型转换函数库。

4、LabView其他功能

1) 以编程方式控制VI（基础>以编程方式控制VI）

通过编程控制LabView编程环境、VI、输入控件和显示控件的属性和方法——通过编程来控制VI的运行方式、设置控件的外观或LabView编程环境的行为等。

如VI服务器允许用户通过编程控制VI和LabVIEW。可通过程序框图、ActiveX技术和TCP协议访问VI服务器。VI服务器的操作既可在本地计算机上进行，也可通过网络远程执行。

2) 传输数据（基础>传输数据）

a) 数据流元素

场景：在多数程序框图对象间发送数据。

范例：从VI输出传输数据至VI输入。

方法： 连线、移位寄存器、 反馈节点

b) 缓冲接口

场景：在位置间发送数据，此时要求避免或丢失数据值。

范例：采集波形；发送消息或命令；流输出图像。

方法：内部终端或PC（队列、RT FIFO、 用户事件、 异步消息传递通信(AMC)参考库）；已联网（网络流、TCP、简单TCP消息传递(STM)参考库）；内部FPGA（终端范围的FIFO、VI定义的FIFO、DRAM）；FPGA至主机或主机至FPGA（DMA FIFO）；FPGA至FPGA（点对点(P2P) FIFO）

c) 变量接口

场景：在内存中存储容易获取的值，目标为获取最新值。谨慎使用以避免竞争状态。

范例：监控当前温度；监控系统状态。

方法：内部终端或PC（局部变量、全局变量、功能全局变量 (FGV)、单进程共享变量、数据值引用、当前值表格 (CVT)）；已联网（网络发布共享变量、编程共享变量API、Web服务、UDP）；内部FPGA（全局变量、存储器项、 寄存器项）；FPGA至主机或主机至FPGA（读取/写入控件、NI扫描引擎和变量、 用户定义I/O变量）

3) 命令行参数、系统信息、程序信息等

属性节点：获取（读取）和/或设置（写入）引用的属性。通过属性节点对本地或远程应用程序实例、VI或对象获取或设置属性和方法也可通过属性节点访问LabVIEW类的私有数据。属性节点可自动调整为用户所引用的对象的类。LabVIEW的属性节点可访问XML属性、VISA属性、.NET属性和ActiveX属性。



四、学习篇

以上知识参考了下列资料，为此列出以供参考。

《LabView入门》（官方入门教程）

《LabView教程》（清华版）

《LabView帮助》
