LabVIEW是一种图像化设计工具，它的“代码”格式为*.vi(Virtual Instrument)，分为前端面板和后端面板，前端面板又可以称之为顶层设计，是用户界面，后端设计师代码以及元器件试图。
前端面板

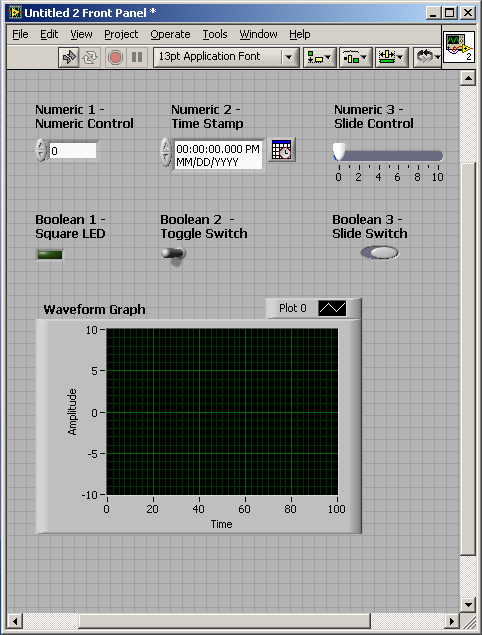

前端面板中，用户可以直接添加图形模块到设计区域，输入控件主要包括布尔值，数值类型等，输出指示符主要包括图形，表格和数值显示等。添加这些组件的方法是在设计区域的空白处点击右键，选择相应的类型即可。
后端面板

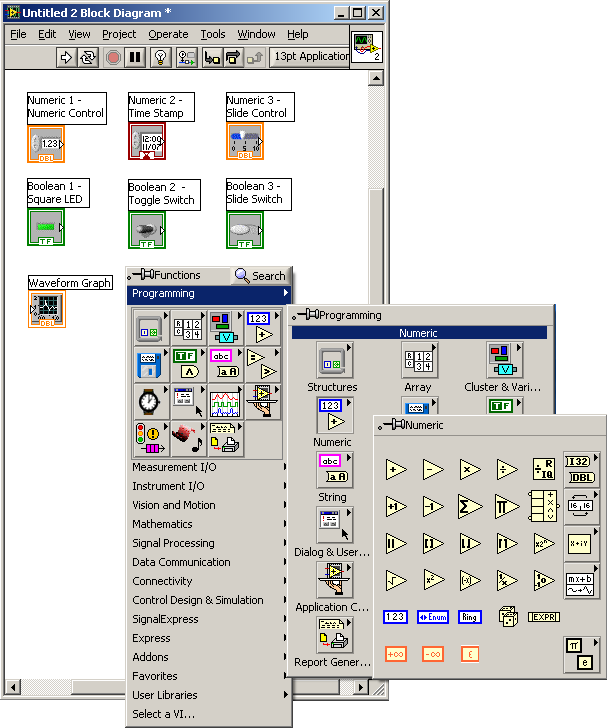

输入输出部分，与前端面板基本想同，但是需要将相应元器件连接起来。函数面板里主要是一些数学、信号处理以及循环模块。

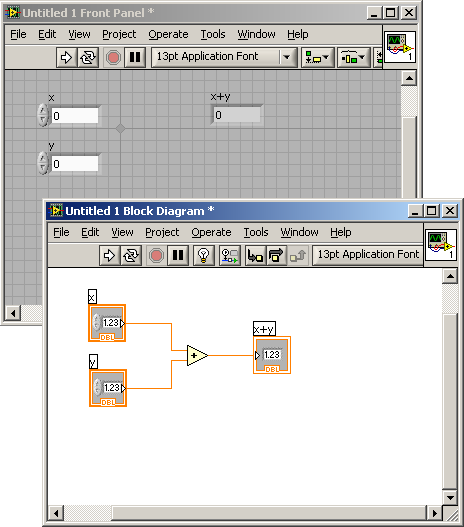

实例1 叠加两个信号
第一步，新建一个vi文件；
第二步，在前端面板上，点击右键选择添加两个输入数值和一个输出数值，分别命名为“x”“y”“x+y”；
第三步，切换到后端面板，点击右键选择添加数值运算符“add”，然后把输入输出连线；
第四步，保存文件为add2_nos.vi；
第五步，修改文件图标；
第六步，输入“x”“y”的数值，点击运行，就能够看到“x+y”的值。
结构程序
LibVIEW提供了一下三种结构：
If/Else
For loop
While loop
这三种结构可以在后端设计中通过点击右键添加。
LibVIEW是图形化界面，所以它的代码也是通过图形化来实现的：
if{condition = true}
{Program for true condition}
else (if{condition = false})
{Program for false condition}基本步骤：
通过比较确定条件为真或假，然后选择不同的情况进行连线，真和假两种情况下的代码都要放在设计好添加在结构中，当程序运行时，根据布尔类型的判断选择具体的结构分支运行。

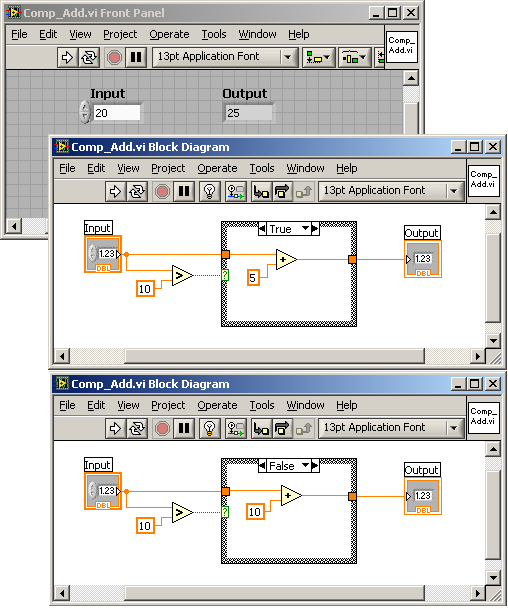

实例2：创建一个vi文件，输入一个数字，如果它比10小就加5，比10大就加10
具体步骤：
第一步：新建一个vi文件；
第二步，打开前端面板，插入两个数值类型控件，一个为输入数值，另一个为输出数值；
第三步，在后端面板中选择插入结构，因为我自己安装的是中文版，所以中文显示的是条件结构；
第四步，插入比较器比较输入数值与设定值的大小；
第五步，设计分支结构，结果为真时设计一种结构，然后在条件框顶端选择假，再在条件框中设计“假”情况下的结构。
第六步，编辑icno图形保存设计。
loop循环
每个for循环具有到循环的“循环计数”输入和在循环内的“循环迭代”输出，只需将所需的循环数量连接到循环计数，并在循环内部放入适当的代码。

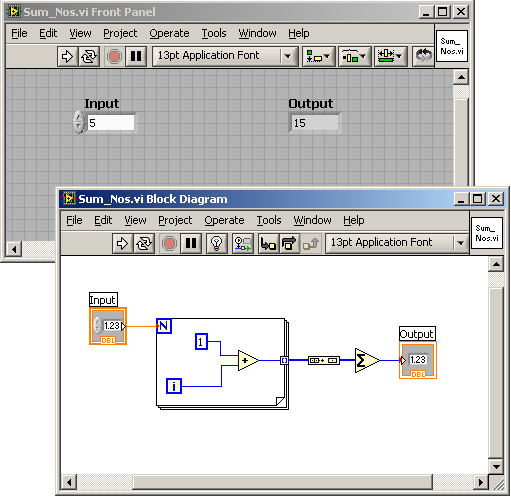

for循环实例
步骤：
第一步，新建一个vi文件；
第二步，在前端面板中，插入数值控件，编辑它们的名称分别为input和output
第三步，在后端面板中，插入循环结构，连接input到循环体的N设置循环次数，在循环迭代体重添加加法器，循环体将执行累加算法，从0累加到（N-1），其中N是input中的数值。然后在循环体外部添加一个数组，在数组后添加累加器，最后将累加器的结果连接到output。
第四步，编辑图标，并保存文件。
while循环实例
while循环和for循环十分相似，循环体将会一直执行直到满足停止条件，将上一个for循环实例修改为while循环，循环停止条件为循环体的次数>=输入数值。
步骤：
第一步，新建一个vi文件；
第二步，与for循环结构相类似，重复之前的操作，将循环停止条件设置为当循环次数>=输入数值。
数据结构
数据结构主要有两种，一种是数组，另一种是簇。
数组
多维集合的相似数据和向量，矩阵和布尔数组。
簇
用于方便地将数据从一个地方传输到另一个地方的不同数据的集合，类似于C语言和matlab中的结构体。
