MPC5744P-SPI

1.结构

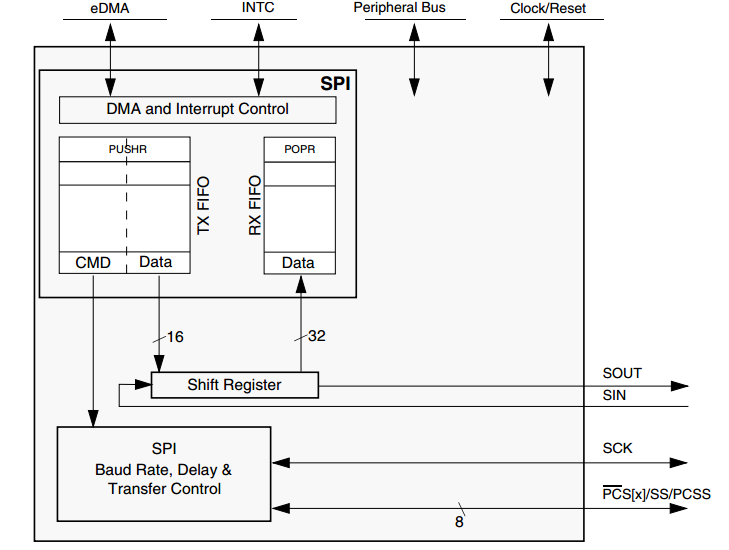

5744的SPI模块支持全双工三线同步传输，可运行在主机或从机模式，分别含有深度为5的FIFO发送和接收缓存区。其结构如下图。SPI配置允许模块发送和接收串行数据，同时也支持带FIFO缓存区的的进行扩展队列操作的数据传输。模块接收和发送的数据存放在独立的FIFO内，CPU或DMA控制器从接收FIFO读取数据，写入数据到Tx FIFO内进行发送。

2、传输过程
1）发送过程

发送数据时CPU先查询寄存器SR内TFFF的状态，若TFFF为为0则表明TX FIFO已满，继续写入无效；当TFFF为1则表明TX FIFO未满，可以继续写入。CPU通过写数据到寄存器PUSHR将要发送的数据添加到TX FIFO内，TX FIFO根据先入先出的顺序将数据移入移位寄存器进行发送，只要TX FIFO内有有效的数据，则一直进行发送。在每一次成功传输后，寄存器SR内的TCF被置位表明一次成功的传输。寄存器SR的TXCTR值阈计数TX FIFO内的有效数据数，当有数据被压入或被传送到移位寄存器时,TXCTR随之更新。当PUSHR寄存器中EOQ==1的数据被传输完成后，寄存器SR中的EOQF置位表明数据队列被全部发送完毕，可用于指示多个数据的发送完毕。

2）接收过程

当移位寄存器内的数据接收完成后，接收到的数据被添加到RX FIFO内，CPU通过读POPR寄存器将数据从RX FIFO内取出。当RX FIFO 不为空，寄存器SR中的RFDF被置位，当读取数据时，CPU先查询寄存器SR内RFDF的状态，若RFDF为0则表明RX FIFO为空，继续读取数据无效；当RFDF为1则表明RX FIFO不为空，可通过读POPR寄存器来读取RX FIFO内的数据。相应地，寄存器SR的RXCTR值阈计数RX FIFO内的有效数据数，当有数据被移入到RX FIFO 或被CPU通过POPR取出时,RXCTR随之更新。

3、传输模式
SPI传输可分为主机模式和从机模式，也有经典模式和改进模式。本文以经典主机模式为例。主机模式下SCK、PCS、SOUT为输出，SIN为输入。

1）CPHA=0

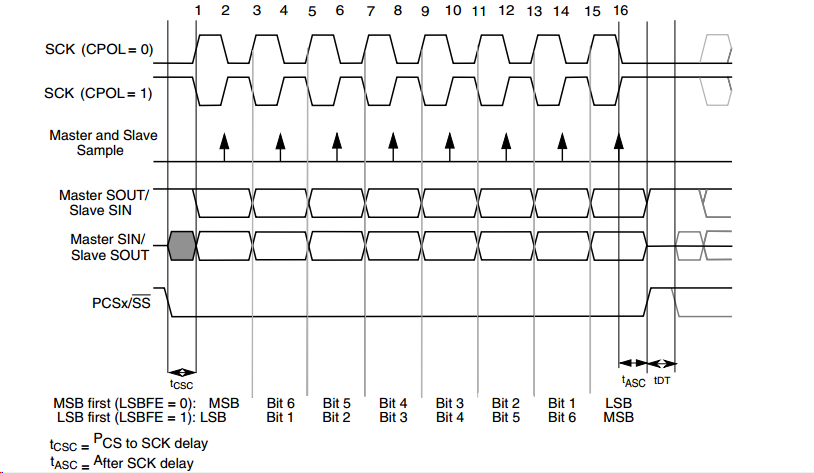

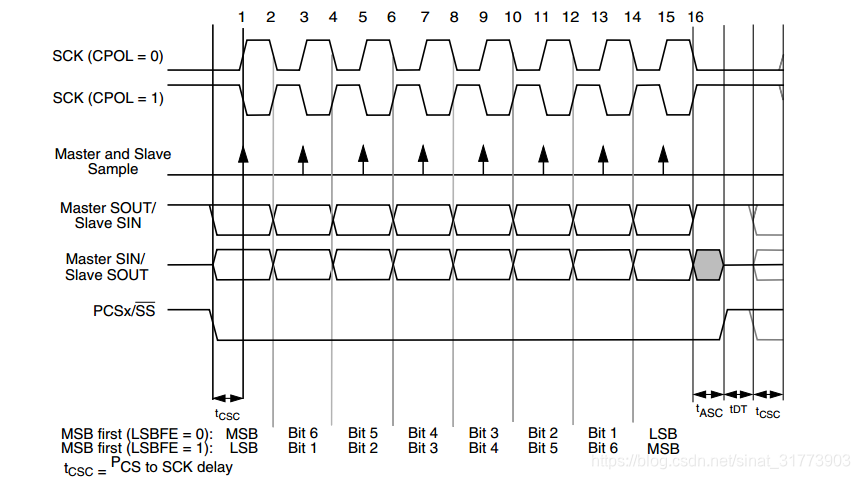

如下图CPHA=0时，数据捕捉在SCK的奇数跳边沿，数据变化在SCK的偶数跳边沿。与之相对应地若CPOL=0，SCK高电平有效，则数据捕捉在SCK的上升沿，数据变化在SCK的下降沿；若CPOL=1，SCK低电平有效，则数据捕捉在SCK的下降沿，数据变化在SCK的上升沿。

2）CPHA=1

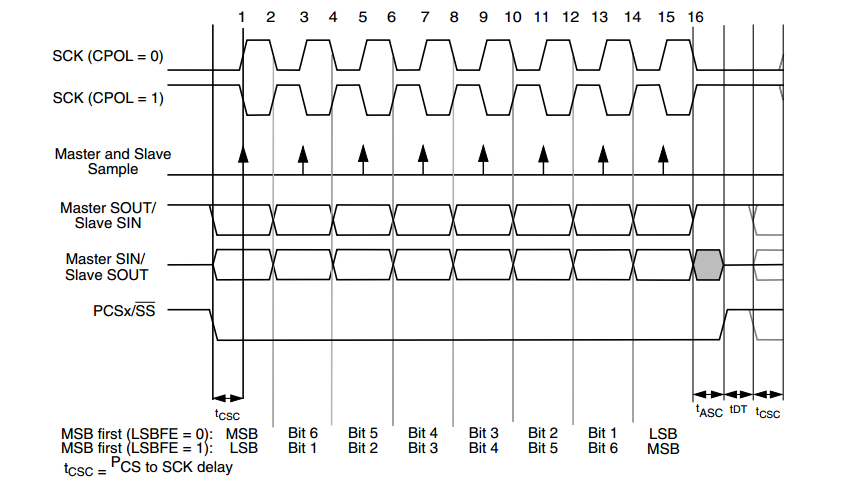

如下图所示，当CPHA=1，数据捕捉在SCK的偶数跳边沿，数据变化在SCK的奇数跳边沿。相应地若CPOL=0，SCK高电平有效，则数据捕捉在SCK的下降沿，数据变化在SCK的上升沿；若CPOL=1，SCK低电平有效，则数据捕捉在SCK的上升沿，数据变化在SCK的下键沿。

3）持续片选模式和非持续片选模式

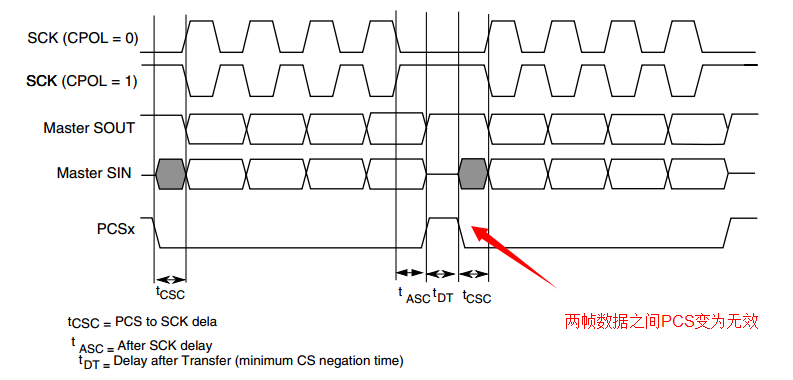

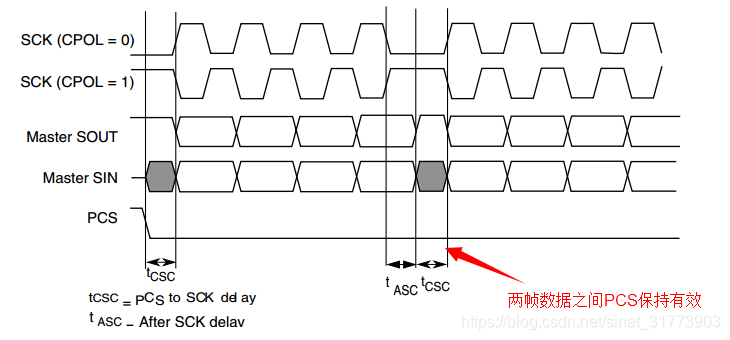

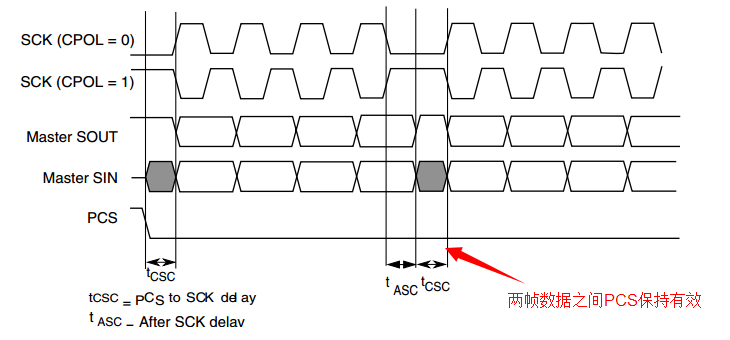

持续片选模式是指在两个数据帧之间片选信号PCS一直保持有效为低电平；非持续片选模式是指在两个数据帧之间片选信号PCS变为无效，二者区别如下图所示。持续片选和非持续片选模式有寄存器PUSHR[CONT位决定，PUSHR[CONT]=0选择非持续片选，PUSHR[CONT]=1选择持续片选。具体选择哪种方式要根据所要驱动的外设来确定，由于该模式有PUSHR寄存器选择，故在发送数据时要求连续数据持续片选和非持续片选要保持一致，不可混合使用，否则会造成传输错误。

4.波特率和时序延时
SPI中协议时钟即是外设桥时钟，也就是在时钟模块所配置的时钟频率，文中缩写为fp。

1）波特率

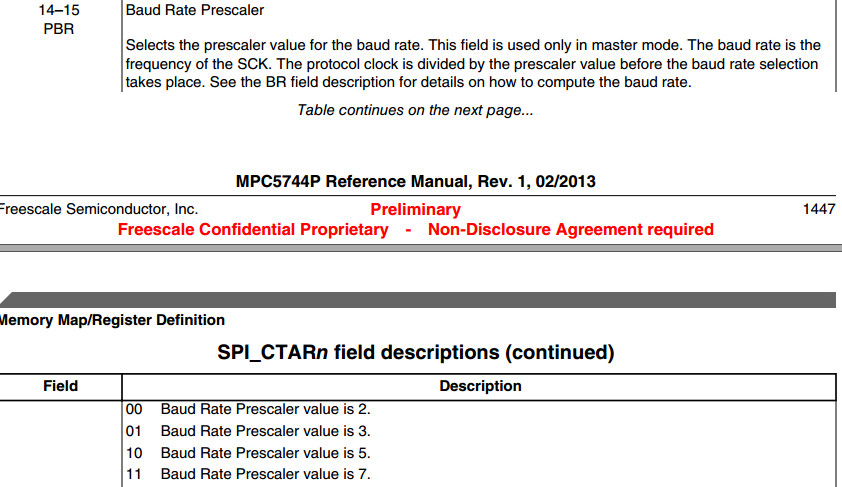

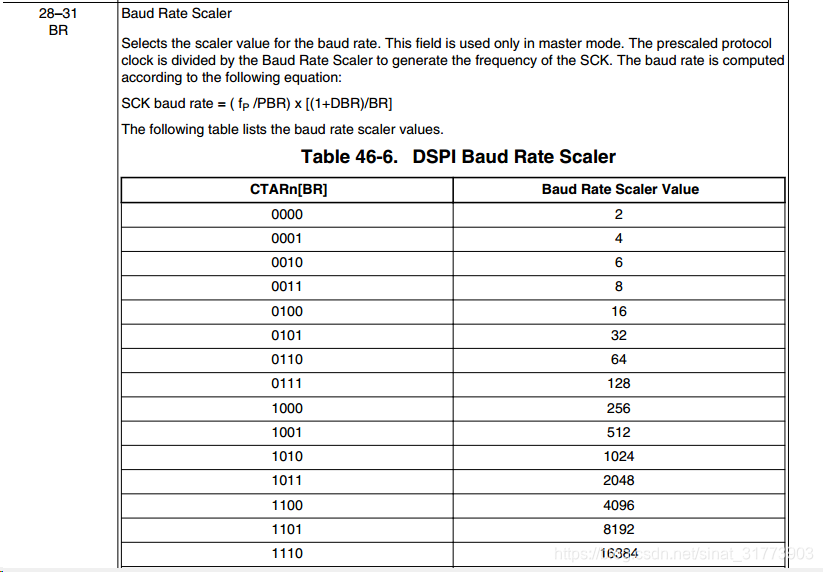

波特率即是SCK的频率。SPI的波特率由寄存器CTARn中DBR、PBR和BR决定，计算公式如下。其中Prescaler由PBR决定，Scaler由BR决定，对应关系如下表。

2）tcsc

tcsc是指从PCS有效到SCK第一个跳变沿的时间，由CTARn寄存器中PCSSCK和CSSCK决定。

3)tasc

tasc时钟从SCK最后一个跳边沿到PCS无效的时间，由CTARn寄存器中PASC和ASC决定。

4）tdt

tdt是指本次传输PCS无效到下次传输PCS有效的时间。

各个延时值如下图所示：

5.初始化
5744初始化步骤如下所示：

1）运行模式选择；

2）管脚复用功能配置；

1）使能SPI模块，停止传输以进行寄存器的配置；

2）配置CTARn以进行数据长度、传输模式、波特率和延时的设置，每个CTAR可有不同的配置，PUSHR写入数据到TX FIFO时可根据需要选择不同的CATR寄存器。

3）启动传输过程。

示例代码如下：

/******************************************************
* 函数名 SPI_SPI0_Init
* 功能对SPI0模块进行初始化
* 输入参数无
* 返回值无
* 示例 SPI_SPI0_Init();//初始化SPI0
******************************************************
*/
void SPI_SPI0_Init()
{
   //运行模式选择
   MC_ME.PCTL99.B.RUN_CFG=0; //选择运行模式0

   //管脚多路复用配置
   SIUL2.MSCR[36].B.SSS=1; //PC4,选择作为SPI0_PCS0
   SIUL2.MSCR[36].B.OBE=1;
   SIUL2.MSCR[36].B.SRC=3;

   SIUL2.MSCR[37].B.SSS=1; //PC5,选择作为SPI0_SCK
   SIUL2.MSCR[37].B.OBE=1;
   SIUL2.MSCR[37].B.SRC=3;

   SIUL2.MSCR[38].B.SSS=1; //PC6,选择作为SPI0_SOUT
   SIUL2.MSCR[38].B.OBE=1;
   SIUL2.MSCR[38].B.SRC=3;

   SIUL2.IMCR[41].B.SSS=1; //PC7,选择作为SPI0_SIN
   SIUL2.MSCR[39].B.IBE=1;

   //SPI配置
   SPI_0.MCR.B.MDIS=0; //使能SPI模块
   SPI_0.MCR.B.HALT=1; //停止传输
   SPI_0.MCR.B.MSTR=1; //选择主机模式
   SPI_0.MCR.B.PCSIS=1; //PCS0无效状态为高

   //CTAR[0]寄存器
   SPI_0.MODE.CTAR[0].B.FMSZ=7; //配置数值长度为8=FMSZ+1

//以下两位要根据对应外设选择，否则SPI通信会失败！！！

   SPI_0.MODE.CTAR[0].B.CPHA=1; //数据捕捉在偶数跳变沿
   SPI_0.MODE.CTAR[0].B.CPOL=1; //SCK低电平有效

   SPI_0.MODE.CTAR[0].B.PCSSCK=2; //tcsc=5*8/45mhz=0.875us
   SPI_0.MODE.CTAR[0].B.CSSCK=2;

   SPI_0.MODE.CTAR[0].B.PASC=2; //tacs=5*8/45mhz=0.875us
   SPI_0.MODE.CTAR[0].B.ASC=2;

//波特率=(fP/PBR)x[(1+DBR)/BR]=45mhz/5*(1+0)/4=2.25MHz
   SPI_0.MODE.CTAR[0].B.PBR=2;
   SPI_0.MODE.CTAR[0].B.BR=1;

   SPI_0.MODE.CTAR[0].B.PDT=2;
   SPI_0.MODE.CTAR[0].B.DT=13; //tdt=5*32768/45mhz=3.64ms

   SPI_0.MCR.B.HALT=0; //开始传输

}
6.数据发送
发送数据通过将数据写入PUSHR寄存器发送。其实PUSHR寄存器除数据部分外，还有命令部分，可根据需要进行选择。

CONT选择是否为持续片选模式
CTAS用于选择初始化中设置的CTAR寄存器用以选择用于传输的数据长度、传输模式、波特率和延时等。
EOQ用于标识是否为数据队列的最后一帧数据
PCS用于选择片选引脚。
发送步骤为：

1）将数据写入PUSHR寄存器；

2）清空SR寄存器EOQF位开始发送；

3）等待发送完成；

4）清除发送完成标志位；

代码如下：

/******************************************************
* 函数名 SPI_SPI0_Write
* 功能通过SPI0发送指定数据
* 输入参数
* data
* 要发送的数据
* 返回值无
* 示例 SPI_SPI0_Write(tempData);//通过SPI发送数据tempData
******************************************************
*/
void SPI_SPI0_Write(uint32_t data)
{

   uint32_t temp_data;
   temp_data=0x08010000|data; //置位EOF标志为最后一帧数据，选择PCS0为片选引脚
   SPI_0.PUSHR.PUSHR.R=temp_data;
   SPI_0.SR.B.EOQF=1; //开始传送
   while(!SPI_0.SR.B.TCF); //等待传送完成
   SPI_0.SR.B.TCF=1; //清除发送标志位
}
7.数据接收
数据接收时需要等待RX FIFO不为空，也即是SR寄存器RFDF为1。若RFDF为1，则通过读取POPR寄存取来读取数据，然后清空对应标志位。示例代码如下：

/******************************************************
* 函数名 SPI_SPI0_Read
* 功能通过SPI0读取数据
* 输入参数无
* 返回值通过SPI0所读取到的数据
* 示例 uint32_t tempData=SPI_SPI0_Read();//通过SPI0读取数据到tempData
******************************************************
*/
uint32_t SPI_SPI0_Read()
{
   uint32_t recv_data=0;
   while (SPI_0.SR.B.RFDF != 1); //等待Rx FIFO不为空
   recv_data= SPI_0.POPR.R; //读取接收到的数据
   SPI_0.SR.R = 0xFCFE0000; //清空相应标志位
   return recv_data;
}
