NVIC 中断优先级管理

Nested Vectored Interrupt Controller，嵌套向量中断控制器。

CM3支持256个中断，16个内核中断，240个外部中断，256级可编程中断设置。

STM32使用了其中一部分，16个内核中断，107系列有68个可屏蔽中断(103系列只有60个)，16级可编程的中断优先级。

---

中断寄存器

• ISER[8]，Interrupt Set-Enable Registers，中断使能寄存器组，用8个32位寄存器控制(256个可编程中断)，每个位控制一个中断。由于STM32f103只有60个可屏蔽中断，于是只用了 ISER[0] 和 ISER[1] 64个中断中的前60位。

• ISER[0] 的 bit0 至 bit31 对应中断0至31，ISER[1] 的 bit0 至 bit27 对应中断32至59，使能某个中断就将对应的 ISER 置1

• ICER[8]，Interrupt Clear-Enable Register，中断除能寄存器组。中断对应与ISER相同，但作用是置1清除中断使能

• ISPR[8]，Interrupt Set-Pending Register，中断挂起控制寄存器组。置1将正在进行的中断挂起，暂停等待执行，执行同级或更高级别的中断

• ICPR[8]，Interrupt Clear-Pending Register，中断解挂控制寄存器组，置1将挂起的中断解挂

• IABR[8]，Interrupt Active Bit Register，中断激活标志位寄存器组，只读寄存器，为1表示该位对应的中断正在被执行

• IP[240]，Interrupt Priority Registers，中断优先级控制寄存器组，相当重要！ STM32的中断分组与其密切相关。

  IP[240]有240个8bit寄存器组成，每个可屏蔽中断占用8bit，总共可表示240个可屏蔽中断，STM32f1使用其中60个，IP[59]至IP[0]分别对应中断59至0。每个可屏蔽中断只用高4位，分为抢占优先级和响应优先级，抢占优先级在前、响应优先级在后，各占几位由SCB->AIRCR中的中断分组设置。采用库函数==NVIC_PriorityGroupConfig () ==配置。


  如果组设置为3，则每个中断的中断优先寄存器高4位中前3位是抢占优先级，优先级级别0-7；低1位是响应优先级，优先级级别0-1。

  STM32的中断向量有抢占属性和响应属性，属性编号越小，优先级别越高。

  抢占属性是打断其他中断的属性，有这个属性就有嵌套中断。由库函数NVIC_IRQChannelPreemptionPriority() 进行参数配置。

  响应属性应用在抢占属性相同时(前提)，两个中断向量的抢占优先级相同时，如果同时到达，则优先处理响应优先级高的中断。由库函数NVIC_IRQChannelSubPriority() 进行参数配置。

---

库函数配置

NVIC 中断管理函数声明在 misc.c 文件里

1. 中断优先级分组函数 NVIC_PriorityGroupConfig()

此函数在系统工程中只能被调用一次！一旦确定好中断分组就不能更改！

目前了解到的在主函数中调用该函数

按 F12 查看函数定义块：

void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
{assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
}

可以看到，这个函数通过设置 SCB->AIRCR 寄存器设置中断分组。

补充：

assert_param()，断言机制函数，在stm32f10x_conf.h文件中可以看到 assert_param() 是一个宏定义，作用就是检测传递给函数的参数是否是有效的参数，返回值是 0假 1真。

中断优先组配置示例：分组值为2，2优先2抢占：

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

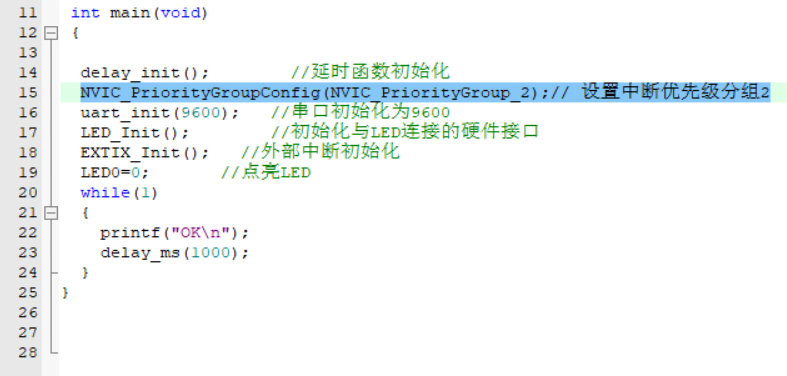

暂时看到的此函数调用都是在主函数里，以后看到其他程序结构再补充：

2. 中断初始化函数 NVIC_Init

函数定义：

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)

查看结构体 NVIC_InitTypeDef 的成员变量：

typedef struct
{uint8_t NVIC_IRQChannel; uint8_t NVIC_IRQChannelPreemptionPriority;uint8_t NVIC_IRQChannelSubPriority; FunctionalState NVIC_IRQChannelCmd;
} NVIC_InitTypeDef;

• NVIC_IRQChannel，定义初始化的是哪个中断，例如 USART1_IRQn
• NVIC_IRQChannelPreemptionPriority，定义这个中断的抢占优先级别，级别数不超过2的“抢占优先级位数”次方。(一个是位数，一个是级别数)
• NVIC_IRQChannelSubPriority，定义这个中断的响应优先级别，级别数不超过2的“响应优先级位数”次方。
• NVIC_IRQChannelCmd，该中断是否使能

IRQ全称为Interrupt Request，即是“中断请求”的意思

中断初始化配置示例：

NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
//串口 1 中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1 ;
// 抢占优先级为 1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
// 响应优先级为 2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
//IRQ 通道使能
NVIC_Init(&NVIC_InitStructure);
//根据上面指定的参数初始化 NVIC 寄存器

通常如果写外部中断时，此代码块放在 \exti.c\EXTI_Init() 函数内部，每个端口配置结束都需要一个NVIC_Init(&NVIC_InitStructure);

---

小结

中断优先级设置的步骤：

1. 系统运行开始的时候设置中断分组。确定组号，也就是确定抢占优先级和子优先级的分配位数。调用函数为 NVIC_PriorityGroupConfig();
2. 设置所用到的中断的中断优先级别，对每个中断调用函数为 NVIC_Init();

---

STM32 外部中断

基础知识

STM32 外部 IO 口的中断功能

文件： stm32f10x_exti.c/h

每个 IO 口都可以作为外部中断的中断输入口，支持19个外部中断/事件请求，每个中断设有状态位、独立的触发/屏蔽设置。

19个外部中断为：

• 线 0-15：对应外部 IO 口的输入中断 (供 IO 口使用的中断线)
• 线 16 ：连接到PVD输出(Programmable Votage Detector，可编程电压监测器)
• 线 17 ：连接到RTC闹钟事件
• 线 18 ：连接到USB唤醒事件

映射方式：

每个中断线对应最多7个IO口，但每次只能连接到一个IO口上，利用选择器的配置来决定中断线配置到哪个IO口上去。

库函数配置

1. 映射关系配置 GPIO_EXTILineConfig()

外部中断端口映射配置示例 (GPIOE_2 与 EXTI_2)：

GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);

2. 中断初始化 EXTI_Init()

void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
//结构体函数参数

查看一下结构体：

typedef struct
{uint32_t EXTI_Line; EXTIMode_TypeDef EXTI_Mode; EXTITrigger_TypeDef EXTI_Trigger; FunctionalState EXTI_LineCmd;
}EXTI_InitTypeDef;

有4个需要设置的参数：

1. 中断线标号，EXTI_Line0~EXTI_Line15
2. 中断模式，中断 EXTI_Mode_Interrupt 和事件 EXTI_Mode_Event
3. 触发方式，下降沿触发 EXTI_Trigger_Falling，上升沿触发 EXTI_Trigger_Rising，任意电平（上升沿和下降沿）触发EXTI_Trigger_Rising_Falling
4. 使能，ENABLE

中断和事件的区别


简而言之，中断是需要经过芯片内部程序处理，然后跳转的中断程序
事件是检测到某一动作(电平边沿)触发事件发生了，进而由提前设置好的相应的联动硬件自动完成产生的结果


中断是红线
事件是绿线

外部中断初始化配置示例：

EXTI_InitTypeDef EXTI_InitStructure;
//定义结构体
EXTI_InitStructure.EXTI_Line=EXTI_Line4;
//中断线4
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
//中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
//下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
//使能
EXTI_Init(&EXTI_InitStructure);
//根据 EXTI_InitStruct 中指定的参数初始化外设 EXTI 寄存器

3. 设置中断线2的中断优先级

优先级配置见第一部分NVIC的配置

NVIC_InitTypeDef NVIC_InitStructure;
//定义NVIC结构体
NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;
//使能按键外部中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;
//抢占优先级 2，
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;
//响应优先级 2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
//使能外部中断通道
NVIC_Init(&NVIC_InitStructure);
//中断优先级分组初始化

4. 中断服务函数

STM32一共15个IO口外部中断线，共有6个中断函数：

EXPORT EXTI0_IRQHandler
EXPORT EXTI1_IRQHandler
EXPORT EXTI2_IRQHandler
EXPORT EXTI3_IRQHandler
EXPORT EXTI4_IRQHandler
EXPORT EXTI9_5_IRQHandler
EXPORT EXTI15_10_IRQHandler

0-4每个中断线对应一个中断函数，5-9共用EXTI9_5_IRQHandler，10-15共用EXTI15_10_IRQHandler

当多线共用一个处理函数的时候，就必须写EXTI_GetITStatus()判断到底是哪一线中断请求

• 1. ITStatus EXTI_GetITStatus()；

用在中断服务函数的开头，判断中断是否发生

EXTI_GetFlagStatus()与之的区别
EXTI_GetITStatus() 函数中会先判断这种中断是否使能，使能了才去判断中断标志位
而EXTI_GetFlagStatus() 直接用来判断状态标志位

• 2. EXTI_ClearITPendingBit(EXTI_Line0);

中断服务函数结束之前调用，清除某中断线上的中断标志位

EXTI_ClearFlag()，与之功能相同

常用的中断服务函数格式：

void EXTI2_IRQHandler(void)
{if(EXTI_GetITStatus(EXTI_Line2)!=RESET)//判断某个线上的中断是否发生 {中断逻辑…EXTI_ClearITPendingBit(EXTI_Line2); //清除 LINE 上的中断标志位 }
}

外部中断配置示例

1. exit.c

包含4个函数：

• EXTI_Init()

  外部中断初始化，(以按键功能为例)：

void EXTIX_Init(void)
{EXTI_InitTypeDef EXTI_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;//调用结构体

1. 调用 KEY_Init 函数，来初始化外部中断输入的 IO 口。

KEY_Init();
//初始化按键对应 io 模式

2. 调用RCC_APB2PeriphClockCmd()函数来使能复用功能时钟。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
//外部中断，需要使能 AFIO 时钟

4. 接着配置中断线和 GPIO 的映射关系。

//GPIOC.5 与中断线5映射GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource5);

5. 然后初始化中断线。

EXTI_InitStructure.EXTI_Line=EXTI_Line5;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);

6. 中断初始化、配置优先级

 NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;			NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;					NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;								NVIC_Init(&NVIC_InitStructure);

• EXTI0_IRQHandler()

中断处理函数

void EXTI0_IRQHandler(void)
{delay_ms(10);   if(WK_UP==1)//WK_UP在key.h文件中定义{	  LED0=!LED0;//LED0在led.h文件中定义LED1=!LED1;	}EXTI_ClearITPendingBit(EXTI_Line0); //清除EXTI0线路挂起位
}

• EXTI9_5_IRQHandler()
• EXTI15_10_IRQHandler()

---

小结

使用 IO 口外部中断的一般步骤：

1. 初始化 IO 口为输入。
2. 开启 IO 口复用时钟，设置 IO 口与中断线的映射关系。
3. 初始化线上中断(EXTI)，设置触发条件等。
4. 配置中断分组(NVIC)，并使能中断。
5. 编写中断服务函数。
