本文内容
- 入门zrender
- 绘制原理
入门zrender
zrender是Echarts底层的2D绘图引擎，在搞懂其原理之前，我们先学会如何使用zrender，我们从绘制一个简单圆形入门。这里也给出官网入门教程
初始化
zrender.init(dom)初始化zrender实例，入参是DOM容器
var zr = zrender.init(document.getElementById('container'));
创建Circle元素
通过new zrender.Circle(opts)创建Circle元素，入参用来配置circle元素的属性
var circle = new zrender.Circle({shape: {cx: 150, // 圆心x坐标cy: 50, // 圆心y坐标 r: 40 // 圆半径},style: {fill: 'none', // 是否填充stroke: '#000' // 线条颜色 }});
将元素添加到zrender实例中
zr.add(circle);
将元素添加到zrender实例中，圆形便在页面中呈现。

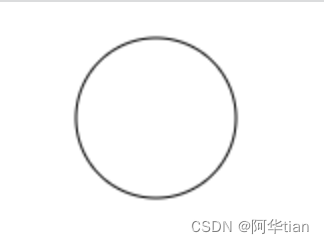

zrender的使用方法很简单，最终效果：
绘制原理
我们可以在这里获取到zrender项目源码，在了解具体的绘制原理前，我们先了解zrender的整体结构：
zrender采用MVC结构，M（Model）数据层，用来管理图形数据的增删改查；V（View）视图层，主要负责图形渲染；C（Controller）控制层，主要实现事件交互。
以下是zrender的主要文件：
.
├── Element.ts // 各种图形的基类
├── Handler.ts // Controller，控制层
├── PainterBase.ts //
├── Storage.ts // Model数据层
├── all.ts
├── animation // 动画相关
├── canvas // View视图层相关，主要负责绘制渲染图形
│ ├── Layer.ts
│ ├── Painter.ts
│ ├── canvas.ts
│ ├── dashStyle.ts
│ ├── graphic.ts
│ └── helper.ts
├── config.ts // 配置文件
├── contain // 包含判断
│ ├── arc.ts
│ ├── cubic.ts
│ ├── line.ts
│ ├── path.ts
│ ├── polygon.ts
│ ├── quadratic.ts
│ ├── text.ts
│ ├── util.ts
│ └── windingLine.ts
├── core // 核心与工具代码
│ ├── BoundingRect.ts
│ ├── Eventful.ts
│ ├── GestureMgr.ts
│ ├── LRU.ts
│ ├── OrientedBoundingRect.ts
│ ├── PathProxy.ts // 绘制相关
│ ├── Point.ts
│ ├── Transformable.ts
│ ├── WeakMap.ts
│ ├── arrayDiff.ts
│ ├── bbox.ts
│ ├── curve.ts
│ ├── dom.ts
│ ├── env.ts
│ ├── event.ts // 事件
│ ├── fourPointsTransform.ts
│ ├── matrix.ts
│ ├── platform.ts
│ ├── timsort.ts
│ ├── types.ts
│ ├── util.ts // utils.guid() 生成唯一ID
│ └── vector.ts
├── debug
│ └── showDebugDirtyRect.ts
├── dom
│ └── HandlerProxy.ts // 与dom事件有关
├── export.ts
├── global.d.ts
├── graphic // 图形相关
│ ├── CompoundPath.ts
│ ├── Displayable.ts // 图形的基类
│ ├── Gradient.ts
│ ├── Group.ts
│ ├── Image.ts
│ ├── IncrementalDisplayable.ts
│ ├── LinearGradient.ts
│ ├── Path.ts
│ ├── Pattern.ts
│ ├── RadialGradient.ts
│ ├── TSpan.ts
│ ├── Text.ts
│ ├── constants.ts
│ ├── helper
│ └── shape // 定义了各种图形
│ ├── Arc.ts
│ ├── BezierCurve.ts
│ ├── Circle.ts
│ ├── Droplet.ts
│ ├── Ellipse.ts
│ ├── Heart.ts
│ ├── Isogon.ts
│ ├── Line.ts
│ ├── Polygon.ts
│ ├── Polyline.ts
│ ├── Rect.ts
│ ├── Ring.ts
│ ├── Rose.ts
│ ├── Sector.ts
│ ├── Star.ts
│ └── Trochoid.ts
├── mixin
├── svg
├── svg-legacy
├── tool
└── zrender.ts // 入口
接下来我们研究zrender初始化时做了什么事情：
/*** Initializing a zrender instance** @param dom Not necessary if using SSR painter like svg-ssr*/
export function init(dom?: HTMLElement | null, opts?: ZRenderInitOpt) {// 调用构造函数(id, dom, opts) const zr = new ZRender(zrUtil.guid(), dom, opts);// instances数组用来存放zrender实例instances[zr.id] = zr;return zr;
}
通过源码可见init函数接收dom和opt参数，通过ZRender构造方法创建zrender实例，然后将实例存储在数组中。初始化参数opt有如下选项（都是可选的）
| 名称 | 类型 | 默认值 | 描述 |
|---|---|---|---|
| renderer | string | 'canvas' | 渲染方式，支持：'canavs'、'svg'、'vml' |
| devicePixelRatio | number | 2 | 画布大小与容器大小之比，仅当 renderer 为 'canvas' 时有效。 |
| width | number|string | 'auto' | 画布宽度，设为 'auto' 则根据 devicePixelRatio 与容器宽度自动计算。 |
| height | number|string | 'auto' | 画布高度，设为 'auto' 则根据 devicePixelRatio 与容器高度自动计算。 |
| useCoarsePointer | 'auto'|boolean | 'auto' | （5.4.0 版本起支持）是否扩大可点击元素的响应范围。'auto' 表示对移动设备开启；true 表示总是开启；false 表示总是不开启。 |
| pointerSize | number | 44 | 扩大元素响应范围的像素大小，配合 opts.useCoarsePointer 使用。 |
| useDirtyRec | boolean | 'false' | |
| ssr | boolean | 'false' | 是否支持ssr模式 |
zrUtil.guid()用来创建实例的唯一ID：
let idStart = 0x0907;export function guid(): number {return idStart++;
}
ZRender的构造函数如下：
constructor(id: number, dom?: HTMLElement, opts?: ZRenderInitOpt) {opts = opts || {};/*** @type {HTMLDomElement}*/this.dom = dom;this.id = id;// 初始化zrender数据层const storage = new Storage();// 渲染方式，默认canvaslet rendererType = opts.renderer || 'canvas';// painterCtors 用来存储渲染方式 见all.tsif (!painterCtors[rendererType]) {// Use the first registered renderer.rendererType = zrUtil.keys(painterCtors)[0];}if (process.env.NODE_ENV !== 'production') {if (!painterCtors[rendererType]) {throw new Error(`Renderer '${rendererType}' is not imported. Please import it first.`);}}// default: falseopts.useDirtyRect = opts.useDirtyRect == null? false: opts.useDirtyRect;// 初始化painter 初始化View层const painter = new painterCtors[rendererType](dom, storage, opts, id);const ssrMode = opts.ssr || painter.ssrOnly;this.storage = storage;this.painter = painter;// 初始化Controller相关const handerProxy = (!env.node && !env.worker && !ssrMode)? new HandlerProxy(painter.getViewportRoot(), painter.root): null;// default: falseconst useCoarsePointer = opts.useCoarsePointer;const usePointerSize = (useCoarsePointer == null || useCoarsePointer === 'auto')? env.touchEventsSupported: !!useCoarsePointer;const defaultPointerSize = 44;// 点击元素影响范围大小let pointerSize;if (usePointerSize) {pointerSize = zrUtil.retrieve2(opts.pointerSize, defaultPointerSize);}// 初始化Controller相关this.handler = new Handler(storage, painter, handerProxy, painter.root, pointerSize);// 动画 非ssr模式下绑定animation.stage = this._flush(true), 与刷新渲染相关this.animation = new Animation({stage: {update: ssrMode ? null : () => this._flush(true)}});// 非ssr模式下开始动画if (!ssrMode) {this.animation.start();}}
我们由this.animation.start()定位到animation._startLoop()方法：
_startLoop() {const self = this;this._running = true;function step() {if (self._running) {requestAnimationFrame(step);!self._paused && self.update();}}requestAnimationFrame(step);}
可见，_startLoop()方法中，只要_running和_pause为true（也就是动画开始且未暂停），就不断通过Animation.update()方法更新渲染页面。更多有关Animation更新方式，我们之后再详细了解。
我们将思绪拉回圆形创建过程，初始化zrender实例后，我们通过new zrender.Circle(opts)创建Circle元素。Circle的实现在src/graphic/shape目录下，您可以在该目录下找到更多图形的实现。
图形元素的继承关系如下，其中Element是画布中元素的最基本单位
Circle的构造函数调用其父类Element类的构造函数，将传入的参数opts映射到circle实例的属性上，同时Circle类中有buildPath方法如下，该方法定义了如何通过原生canvas画出我们创建的Circle元素。
最后，我们将Circle元素添加到zrender实例中，zrender.add()源码如下：
/**
* 添加元素
*/
add(el: Element) {if (!el) {return;}this.storage.addRoot(el);el.addSelfToZr(this);this.refresh();
}
可以看出add()方法做了3件事：
- 保存新元素：通过
this.storage.addRoot(el)将元素保存在storage._root数组中 - 将元素绑定到zrender实例：el._zr属性绑定到当前zrender实例，如果元素有动画，将动画添加到zrender动画中；将元素自身属性也绑定到zrender实例。
- zrender.refresh，调用animation.start()更新渲染
细说如何更新渲染
// Animation.update
update(notTriggerFrameAndStageUpdate?: boolean) {const time = getTime() - this._pausedTime;const delta = time - this._time;let clip = this._head;while (clip) {// Save the nextClip before step.// So the loop will not been affected if the clip is removed in the callbackconst nextClip = clip.next;let finished = clip.step(time, delta);if (finished) {clip.ondestroy();this.removeClip(clip);clip = nextClip;}else {clip = nextClip;}}this._time = time;if (!notTriggerFrameAndStageUpdate) {// 'frame' should be triggered before stage, because upper application// depends on the sequence (e.g., echarts-stream and finish// event judge)this.trigger('frame', delta);this.stage.update && this.stage.update();}}
暂不考虑有动画的复杂场景，最简单情况，zrender触发‘frame’事件，然后this.stage.update()方法中会调用el.buildPath()方法绘制图形:
// Circle.buildPath
buildPath(ctx: CanvasRenderingContext2D, shape: CircleShape) {// Use moveTo to start a new sub path.// Or it will be connected to other subpaths when in CompoundPathctx.moveTo(shape.cx + shape.r, shape.cy);ctx.arc(shape.cx, shape.cy, shape.r, 0, Math.PI * 2);}
如此圆形绘制成功。
我们也可以用原生实现同样效果：
const canvas = document.createElement("canvas");const el = document.getElementById('container')el.appendChild(canvas);const ctx = canvas.getContext("2d");let shape = {cx: 150,cy: 50,r: 40}ctx.strokeStyle = "#000";ctx.beginPath()ctx.moveTo(shape.cx + shape.r, shape.cy);ctx.arc(shape.cx, shape.cy, shape.r, 0, Math.PI * 2);ctx.stroke()ctx.closePath()
