实验一 网络流量分析
本次实验所使用到的主要软件包括：虚拟机(VMware/VirtualBox), 流量分析软件(Wireshark, Zeek或科来网络数据包分析软件)，网络扫描工具nmap，浏览器(Chrome或IE)。
每个题目给出主要操作步骤、截图和分析。
一. 虚拟机环境设置与网络配置
- 使用VMware或VirtualBox创建Linux虚拟机(Ubuntu或 Centos，推荐Ubuntu 18.04)；

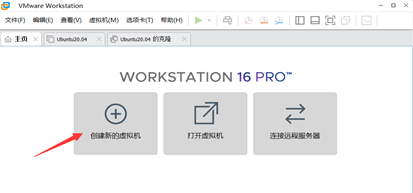

1.打开VMware，创建新的虚拟机
2.选择使用【典型】，下一步

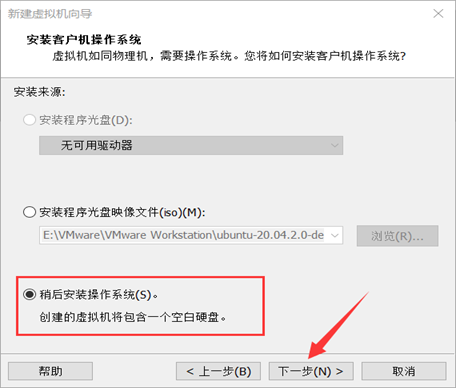

3.选择【稍后安装操作系统】，可以自定义安装，然后下一步

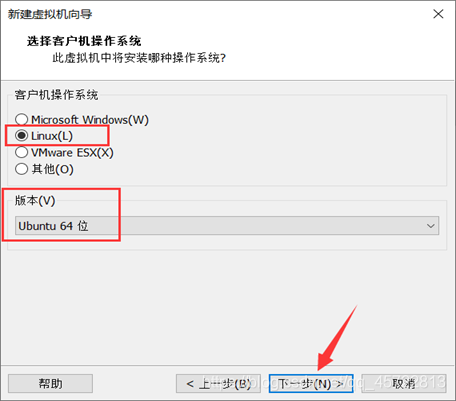

4.这里选择linuxubuntu 64位，下一步

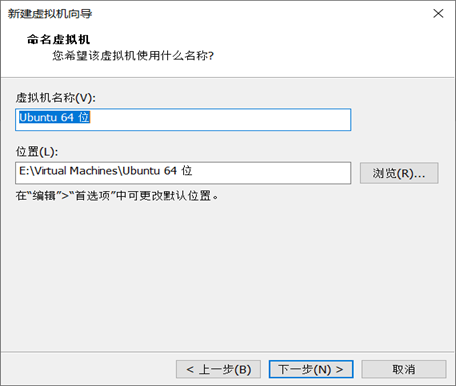

5.设置虚拟机名称和安装位置

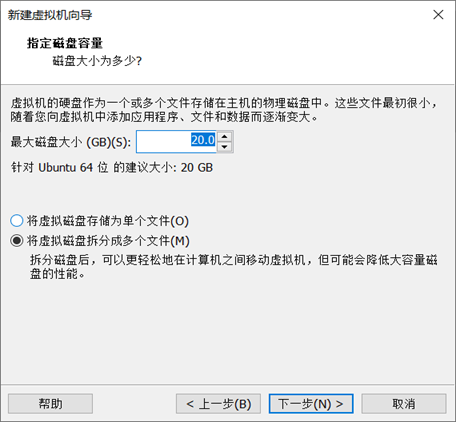

6.设置虚拟机磁盘容量
7.点击【自定义硬件©】

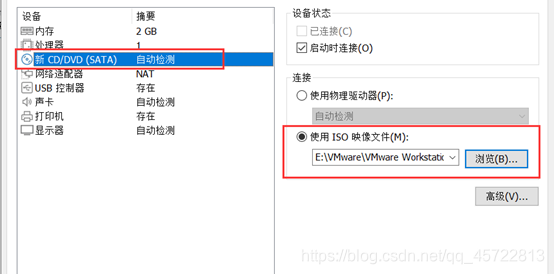

8.设置内存大小和处理器数量，选择使用ISO映像文件并找到ISO文件所在路径将其引入，点击【关闭】，然后点击完成

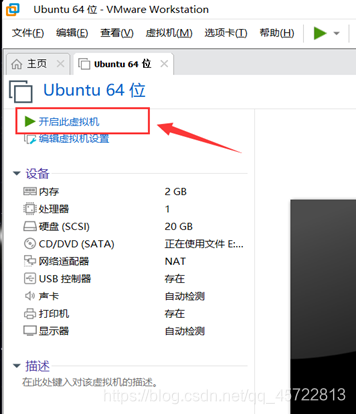

9.点击【开启此虚拟机】开机，进行linux虚拟机安装

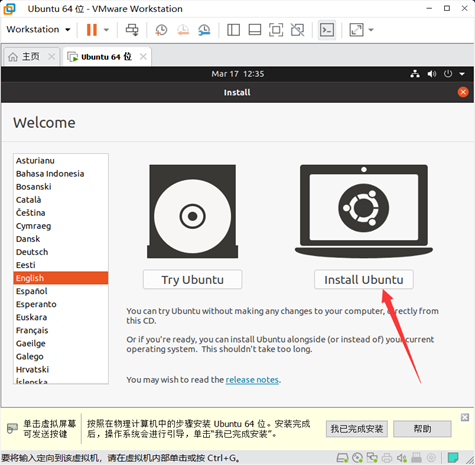

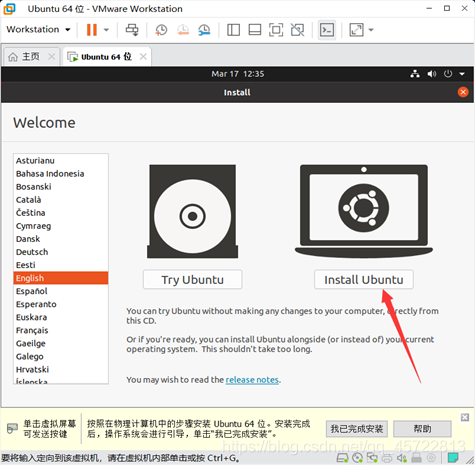

10.安装ubuntu，点击【install ubuntu】，当然也可以选择中文

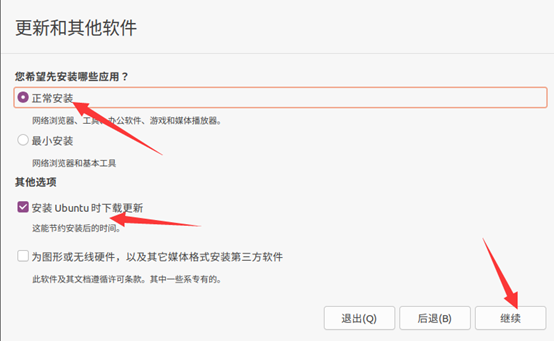

11.选择正常安装，继续下一步

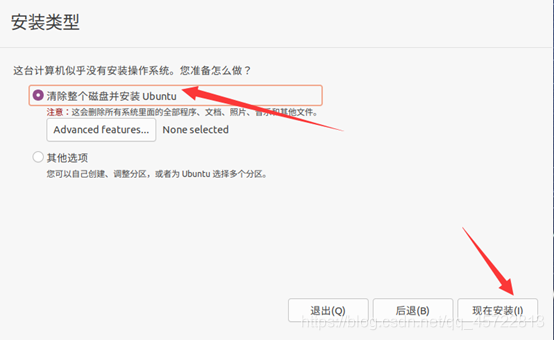

12.点击【现在安装】，开始进行安装，弹出的选框点击【继续】

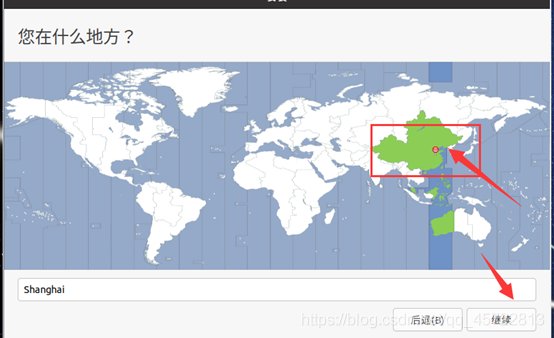

13.选择地区位置，在地图上点击中国的位置，然后【继续】

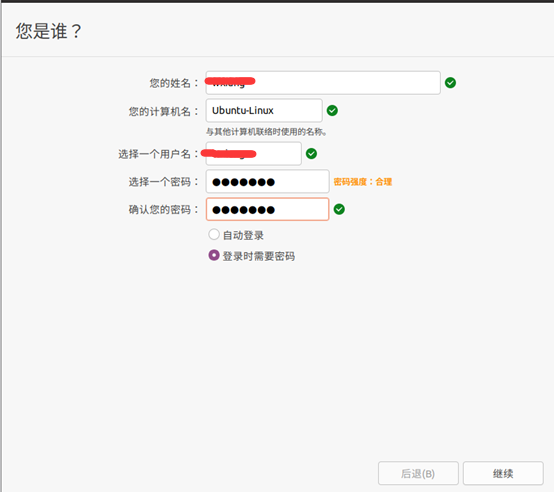

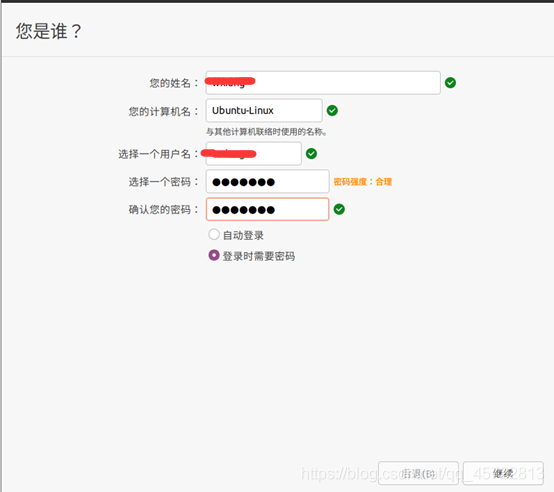

14.设置用户名和登录密码，点击【继续】
15.等待安装完成即可
16.点击【重启】，完成安装
2）使用命令行对虚拟机IP地址、网关进行配置，对虚拟机的网络分别使用桥接、NAT和主机模式(host-only)，描述三种网络配置的区别，以及虚拟机与主机以及互联网的连通性，并进行解释在虚拟机。

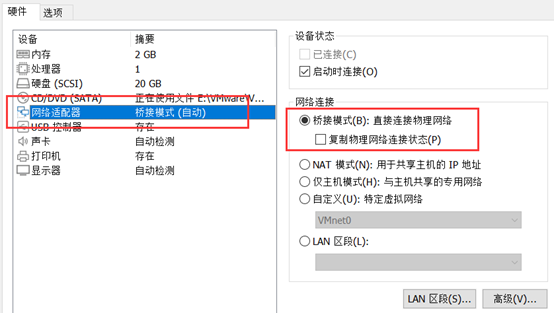

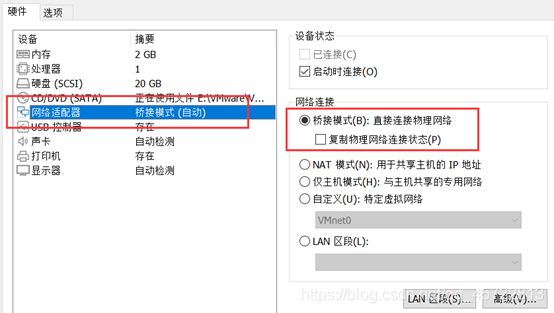

- 桥接模式配置，在虚拟机设置处选择桥接模式
开启虚拟机在命令行打开网络配置文件

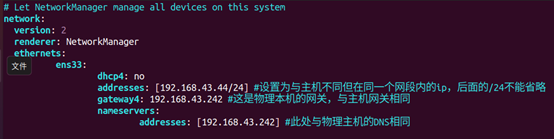

进行ip和网关等参数配置
重新启动网卡，激活配置

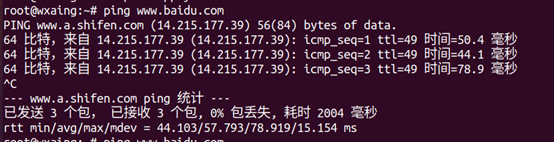

Ping百度网址进行测试，能连通，桥接配置完成

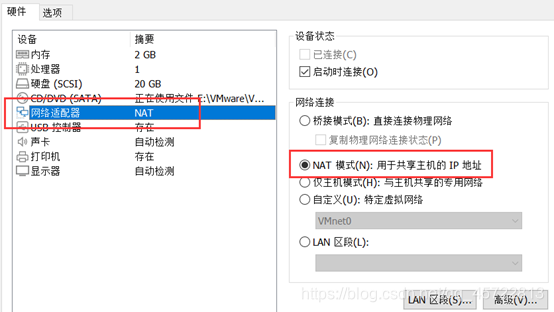

- NAT模式，虚拟机设置网络适配器选择NAT
虚拟机自动分配ip地址和网关，不需做过多操作，且能连接互联网
- 主机（host-only）模式

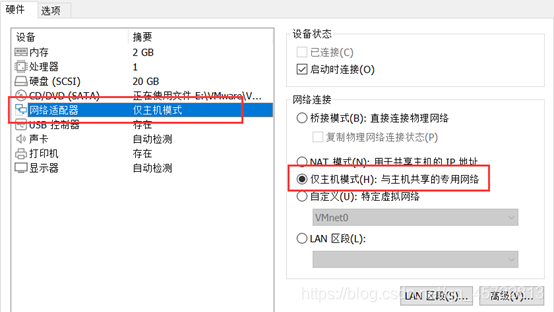

虚拟机网络适配器设置为仅主机模式

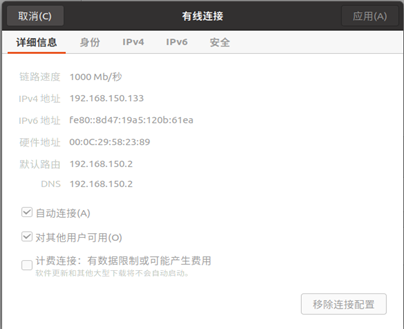

查看物理主机的网络配置信息

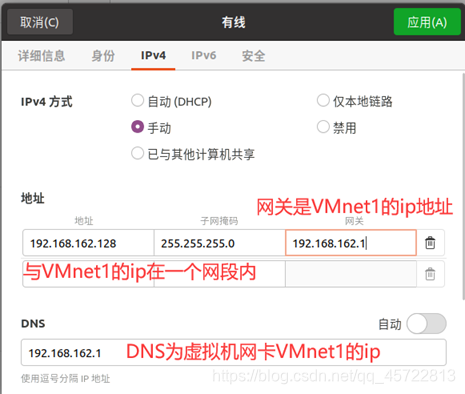

然后配置虚拟机ip地址，网关和DNS

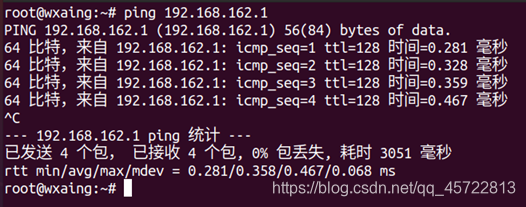

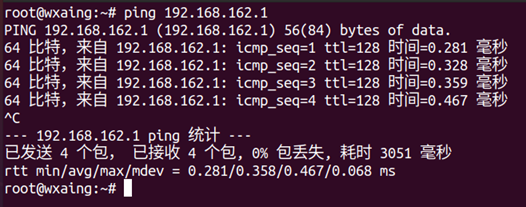

检验是否能与主机通信，ping 主机ip地址能ping通

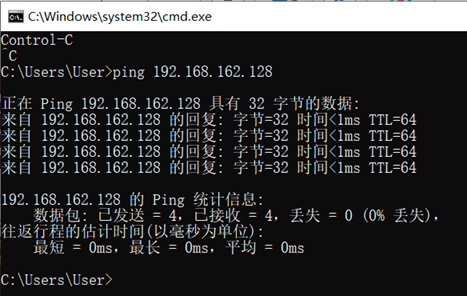

在物理主机上ping虚拟机检验能否ping通
双方都能ping通，但是不能连接外网，ping 百度不能ping通
三种模式的区别：
桥接：
桥接网络是指本地物理网卡和虚拟网卡通过VMnet0虚拟交换机进行桥接，物理网卡和虚网卡在拓扑图上处于同等地位，主机和虚拟机在同一网段内，虚拟交换机相当于一台现实网络中的交换机，物理网卡和虚拟网卡的子网掩码、网关、DNS等参数相同。在桥接模式下，虚拟机和主机和互联网可以互相连通。
NAT：
在NAT网络中，使用VMnet8虚拟网卡，主机和是哪个的虚拟网卡被直接连接到VMnet8虚拟交换机上与虚拟网卡进行通信，VMnet8虚拟网卡的作用仅限于和VMnet8网段进行通信，它不给VMnet8网段提供路由功能，所以虚拟机虚拟一个NAT服务器，使虚拟网卡可以连接到Internet。在这种情况下，我们就可以使用端口映射功能，让访问主机80端口的请求映射到虚拟机的80端口上。在NAT地址转换模式下，宿主计算机相当于一台开启了DHCP功能的路由器，而虚拟机则是内网中的一台真实主机，通过路由器(宿主计算机)DHCP动态获得网络参数。因此在NAT模式下，虚拟机可以访问外部网络，反之则不行，因为虚拟机属于内网，虚拟机可与主机和互联网连通
仅主机（host-only）：
在Host-Only模式下，虚拟网络是一个全封闭的网络，它唯一能够访问的就是主机。其实Host-Only网络和NAT网络很相似，不同的地方就是 Host-Only网络没有NAT服务，相当于虚拟机通过双绞线和宿主计算机直连，而宿主计算机不提供任何路由服务，所以虚拟网络不能连接到互联网，虚拟机只能与主机进行相互通信，但是可以设置主机的网络共享来实现虚拟机连接互联网。
二、 流量分析软件使用
- 使用Wireshark还原通过HTTP下载的文件。

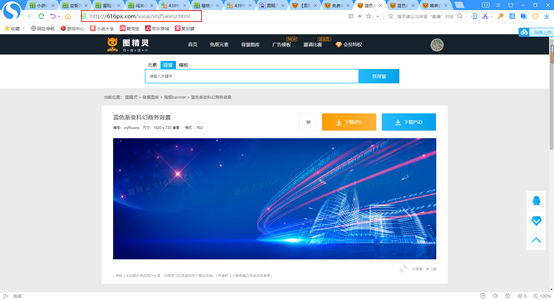

1.开启wireshark抓包，找一个http的网站，选择下载一张图片，这里推荐使用搜狗浏览器或360极速浏览器

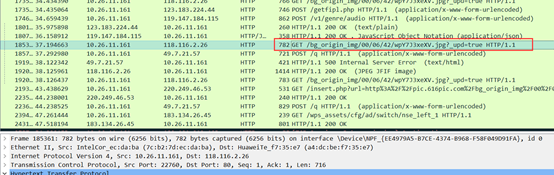

2.在wireshark抓到的数据报中筛选过滤，找到下载图片的数据包进行解析

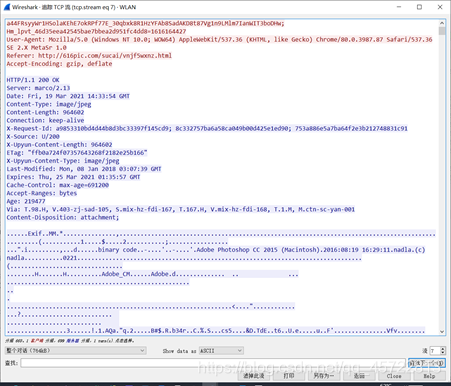

3.找到下载的图片，然后追踪TCP流
可看到图片的一些信息和图片的ASCII码

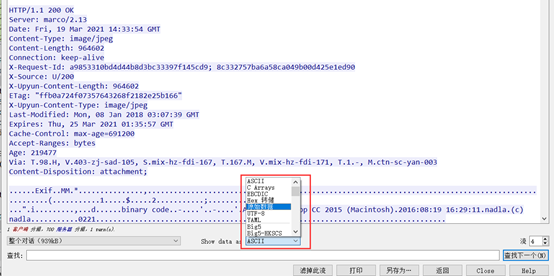

4.然后将其转换成原始数据
5.将数据文件另存为tupian.jpg文件
可以看到此时图片格式不正确文件打不开

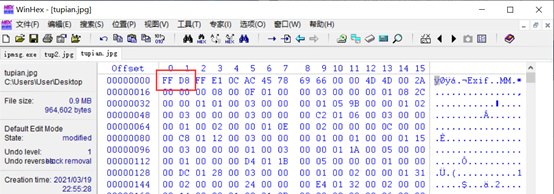

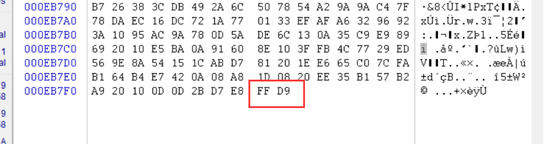

6.然后将图片文件拖到WinHex中观察图片的十六进制代码，因为jpg格式的图片的文件开头为FFD8，结尾为FFD9，所以修改文件代码，仅留下文件中FFD8和FFD9中间部分数据
7.修改完成后将文件另存为tupian22.jpg，此时就可以打开图片文件了，通过http下载的文件还原成功
- 分析HTTP请求关键字段，包括IP, 端口，URL、User agent，以及响应码，回答通过User agent字段如何判断操作系统

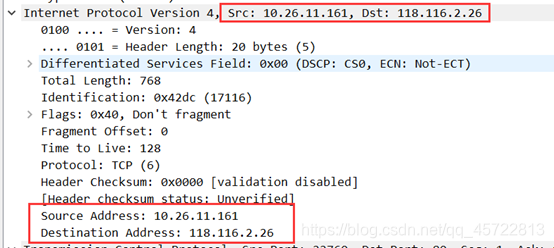

IP分析：

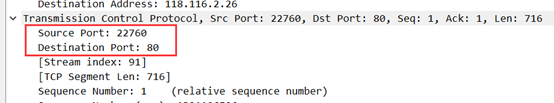

端口分析：源端口：22760， 目的端口：80

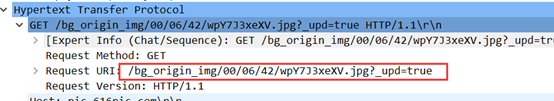

URL：
响应码：200 OK
User agent：
Mozilla/5.0 (Windows NT 10.0; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/80.0.3987.87 Safari/537.36 SE 2.X MetaSr 1.0
从User Agent中的(Windows NT 10.0; WOW64)可以得出，操作系统为64位的Windows10系统
3）分别使用浏览器和流量分析软件(Wireshark)提取使用HTTPS网站的证书文件，分析该证书关键信息，包括颁发者、颁发时间、密钥信息等。
1.首先打开wireshark开始抓包
2.打开浏览器—>打开百度网页，随便搜索浏览
3.在wireshark中筛选出TLS数据包，找到含有certificate信息的数据包

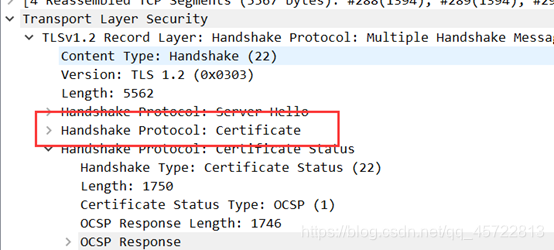

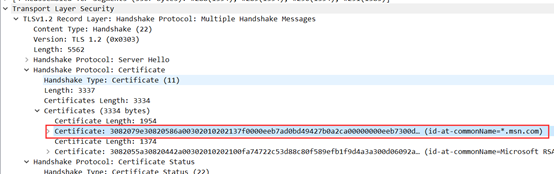

4.查看数据包信息，展开Transport Layer Security，再找到Handshake Protocol：certificate

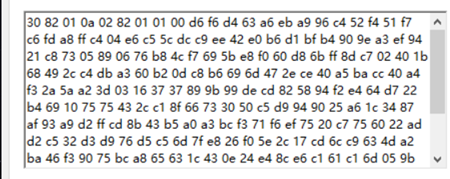

5.将certificate展开，可看到证书信息，但是这样显示的是字节流，并不能看出证书信息

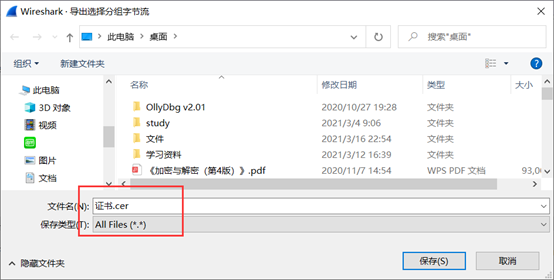

6.选中certificate信息点击鼠标右键，选择【导出分组字节流】，输入文件名，后缀是cer，保存类型为All Files。

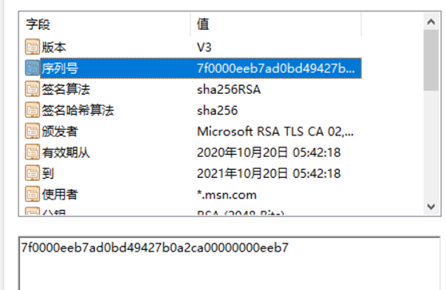

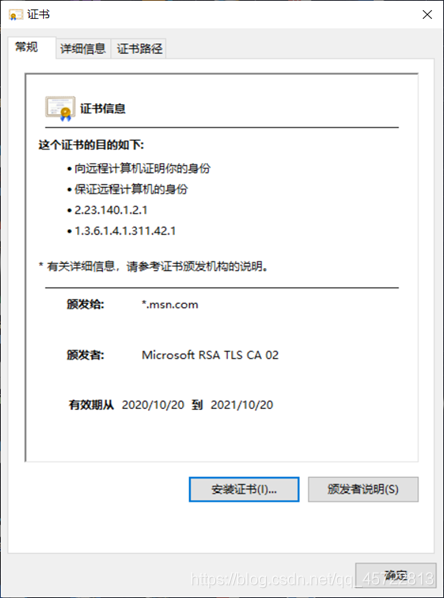

7.打开保存的证书文件，即可看到https证书详细信息
从详细信息中可以看到：
颁发者为Microsoft RSA TLS CA 02
证书有效期为
公钥RSA（2048 Bits）
版本序列号等
三、Zeek使用
- 在Linux虚拟机安装Zeek，在命令行进行数据包实时抓取。

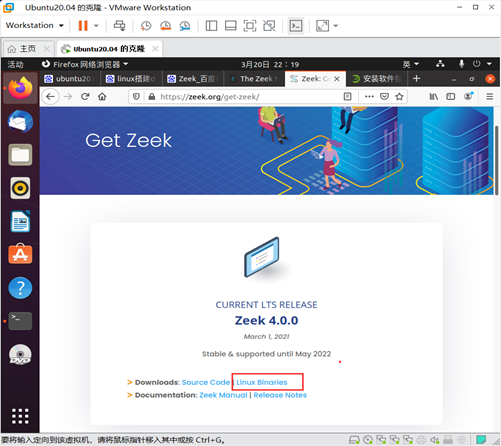

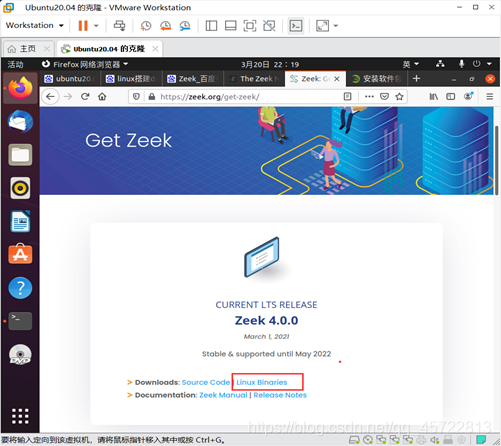

1.进入Zeek官网，选择下载Linux Binaries

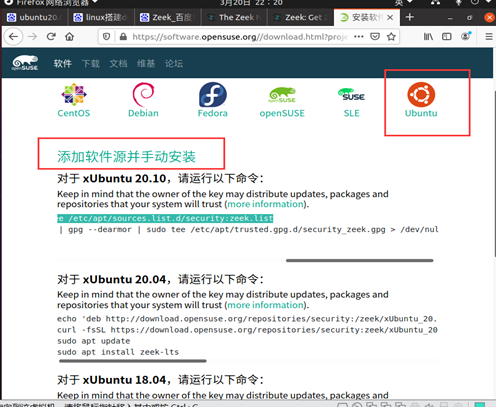

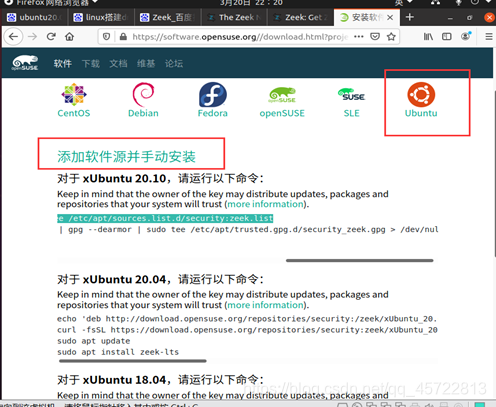

2.选择操作系统版本为ubuntu，然后点击添加软件源手动安装
3.按 Ctrl+Alt+T 打开命令行终端，输入以下4条命令进行安装
echo 'deb http://download.opensuse.org/repositories/security:/zeek/xUbuntu_20.04/ /' | sudo tee /etc/apt/sources.list.d/security:zeek.list
curl -fsSL https://download.opensuse.org/repositories/security:zeek/xUbuntu_20.04/Release.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/security_zeek.gpg > /dev/null
sudo apt update
sudo apt install zeek-lts
4.安装完成后使用whereis zeek可查看Zeek安装位置
5.使用cd /opt/zeek/etc/ 命令进入该目录下，使用ls命令查看目录中文件
6.使用vi node.cfg 命令编辑配置文件，设置检测设备的正确接口interface，设置要监视的正确网卡，我的网卡是ens33，完成之后保存并退出

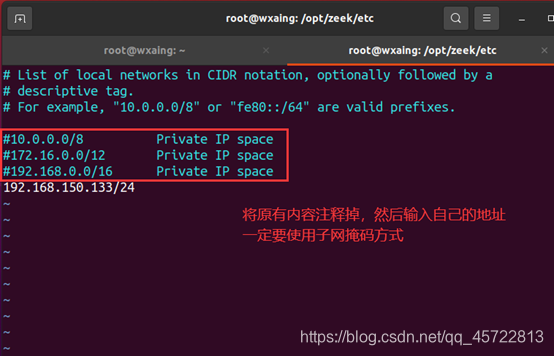

7.使用vi networks.cfg命令编辑配置文件，注释掉默认设置，然后添加监测环境的本地网络，添加完成后保存退出
本地网络IP地址
编辑配置文件
8.现在使用zeekctl启动Zeek，但是看到还启动不了
原因是安装zeek的时候，并未将bin目录放到环境中，因此还需要设置环境变量，将/opt/zeek/bin路径放到环境中
9.添加环境变量

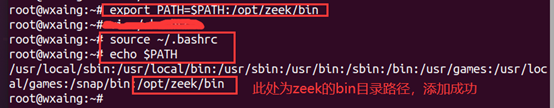

9.1 使用export PATH=$PATH:/opt/zeek/bin 命令添加环境变量：在~/.bashrc文件中添加路径，如果是普通用户下则仅对当前用户，如果是在root用户下则是对所有用户
9.2 source ~/.bashrc 使其设置生效
9.3 echo $PATH 打印环境变量中的路径，如果出现zeek地址则添加成功
说明：如果不是root用户，zeek文件夹的操作权限需要交给用户，使用sudo chmod -R 777 /opt/zeek 命令修改zeek文件夹的用户权限

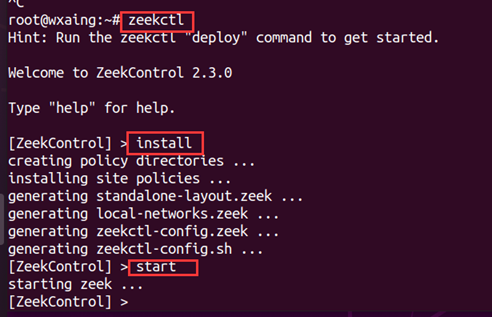

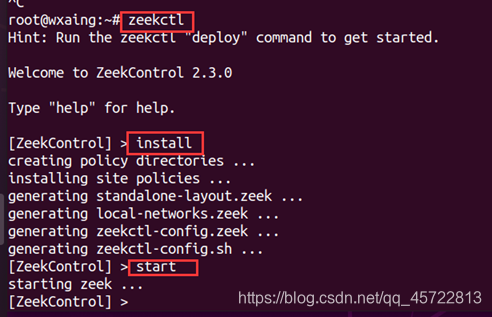

10.现在使用zeekctl命令可以开启ZeekControl终端了，由于是第一次使用，还需要使用命令 install对ZeekControl配置进行初始化安装，然后用start命令启动Zeek实例
说明：zeek启动之后会一直进行下去，可以使用stop命令来停止运行
2）分析Zeek产生的log日志，说明有哪些log以及conn.log每个字段的含义。
1.使用命令cd /opt/zeek/logs/current进入logs文件夹下，用ls命令查看有哪些log日志文件
可以看到有http，dhcp，ntp，srderr，conn，stdout，dns等log文件，分别记录了各种数据包流量的内容
其中conn.log中每个字段的含义
Ts：time：Timestamp 时间戳
Uid：string：Unique ID of Connection 连接的唯一ID
Id.orig_h: addr：Originating endpoint’s IP address 发起端的IP地址
Id.orig_p: port：Originating endpoint’s TCP/UDP port(or ICMP code) 发起端点的
TCP/UDP端口
Id.resp_h: addr：Responding endpoint’s IP address 响应端的IP地址
Id.resp_p: port：Responding endpoint’s TCP/UDP port(or ICMP code) 响应端点的TCP/UDP端口
Proto: enum：Transport layer protocol of connection数据包传输层连接协议TCP，UDP
Service: string：Dynamically detected application protocol 动态检测应用程序协议
Duration: interval：看到最后一个数据包的时间 - 看到第一个数据包的时间，即数据包发送的时间
Orig_bytes: count：如果是TCP，则从序列号加载字节
Resp_bytes: count：响应者有效载荷字节，如果是TCP，则来自序列号
Conn_state: string：Connection state 连接状态
Local_orig: bool：如果conn来自本地则为T，如果远程则为F。如果site：：local\u nets为空，，则始终取消设置
Missed_bytes: count：连接间隙中缺少的字节数
History: string: 连接状态历史记录
Orig_pkts: count: 原始数据包数
Orig_ip_bytes: count:原始IP字节数（通过IP总长度标头字段）
Resp_pkts: count: 响应数据包数
Resp_ip_bytes: count: 响应IP字节数（通过IP总长度标头字段）
Tunnel_parents: set: 如果已隧道化，则封装父级的连接UID
注：当host是本机，目标主机是虚拟机，也可让虚拟机扫描host。不能使用虚拟机扫描非宿主机机器。
