背景

　　在重度手游的研发过程当中，游戏中的车辆模拟，场景互动，特效展示等功能很多时候需要物理引擎的介入，以提供丰富的交互体验。目前3D手游的开发主要工具是使用Unity3D引擎，于是，如何在Unity3D的开发过程中结合入物理功能变一个需要仔细考虑的问题。

　　我们考察的2种物理效果实现方案：Unity3D物理引擎和Havok物理引擎。

　　Unity3d物理引擎介绍

　　Unity3d在内部集成了PhysX物理引擎，为其提供了物理模拟能力。

　　Physx是目前使用最为广泛的物理引擎，PhysX目前由Nvidia公司开发并维护，特点是免费且带N卡的GPU物理计算加速功能（1）。

　　PhysX被很多游戏大作所采用，使用PhysX制作的游戏：

                                　　

4.X版本的Unity3D集成的是2.8.3的PhysX，该版本较为老旧。在Unity5中将集成PhysX3.3，较2.8.3版本在功能和性能上有较大幅的提升，但是目前unity5并不是非常稳定。

　　Havok物理引擎介绍

　　Havok物理引擎是由Havok公司开发的老牌物理引擎，与PhysX不同，Havok专注于CPU端+多线程模拟方案，并且与PhysX的强大市场推广以及免费策略不同，Havok授权很严格，而且基本不提供试用版本下载（2）。

　　使用Havok引擎的游戏大作在数量上与使用PhysX的不相上下，而且很多令人印象深刻：

　　Unity3D物理与Havok物理的功能对比

　　Unity3D集成的PhysX物理功能：

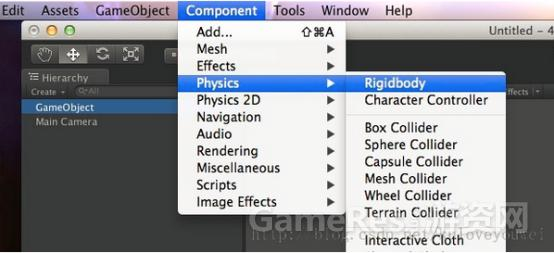

　　Unity3D通过其提供的各种Component访问PhysX的物理功能，打开菜单栏中的Component->Physics便可以看到各种组件：

　　其中，

　　Rigidbody提供了刚体的访问接口。

　　各种XXXCollider提供了3种碰撞包围体方案（Primitive,Mesh,Terrain）。

　　WheelCollider组件提供了车轮模拟方案。

　　XXXCloth组件提供了布料模拟方案。

　　XXXJoint组件提供了关节与连接点模拟方案。

　　PhysicsMaterial资源类型提供了表面物理材质描述功能。

　　在Unity3D中每一种物理组件都有对应的编辑界面，且即拖即用，非常方便。

　　PhysX引擎目前已经涵盖各个平台，且跨平台特性已经融入Unity3D的跨平台机制中，用户无需再关注跨平台开发。

　　由于PhysX与Unity3D的深度结合以及Unity3D的闭源特性，修改PhysX的底层模拟机制基本不可能。

　　Havok物理引擎功能介绍：

　　Havok物理引擎以C++库的形式，通过组件式的方式，提供了丰富的物理功能。包括了：

• Rigidbody刚体模拟。
• 5种碰撞包围体模拟方案（Primitive，Convex，Mesh，Compount，Terrain）
• 完整的VehicleKit车辆模拟方案。
• HavokCloth不了模拟方案。
• Constraint关节与连接点模拟方案。
• HKX物理资源数据描述格式以及对应序列化与反序列化接口。
• HavokDestruction破碎模拟方案。


　　Havok并没有开发官方的Unity3D结合插件，市面上也没有第三方的结合插件可以使用，需要自行开发，有一定的开发成本。

　　Havok具备称述的跨平台能力，但是由于没有结合入Unity3D的跨平台机制，在发布到多平台上需要一点额外的工作量。

　　Havok在获得授权之后，用户可以修改与定制各个层级的物理功能。

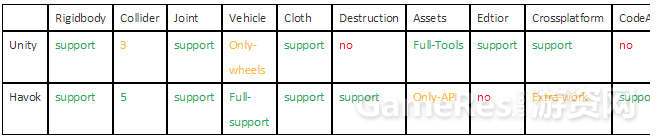

　　Unity和Havok主要物理功能对比

　　结论：

　　游戏中简单的物理效果展示可以使用生的PhysX引擎，但是如果需要扩展功能或者订制细腻的物理效果，可以考虑其它物理方案。

　　Unity与Havok物理引擎的结合

　　既然有结合其它物理方案的需求，那么接下来我们便讨论一下结合的方案。

　　结合基本原理

　　要实现Havok与Unity3D相结合，那么两个系统之间的交互通信机制便是实现的关键。Unity3D提供的二次开发平台是Mono，并没有提供NativeCode级别的接口，而Havok是完全以C++编写的Native实现。所幸，Mono为IL提供了跨平台的NativeCode交互机制。

　　在Win和Linux（Android）平台上，Mono提供了以dll和so为基础的动态链接库交互C++代码形式，而在IOS平台上则是以AOT为基础的静态链接库交互形式，而这种混合编程的方法，便是让Unity3D与Havok交互的基础。

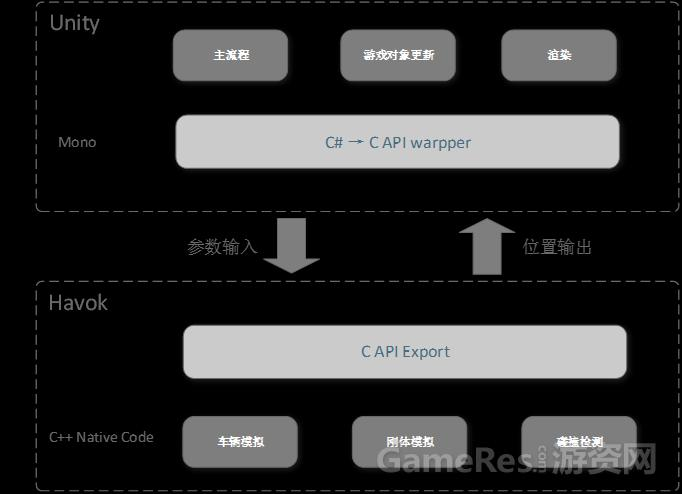

　　如图：结合的主要思路就是，Havok作为一个子系统，以插件的形式和Unity3D结合，并通过Mono进行交互。

　　结合的具体过程：两个系统的更新流程

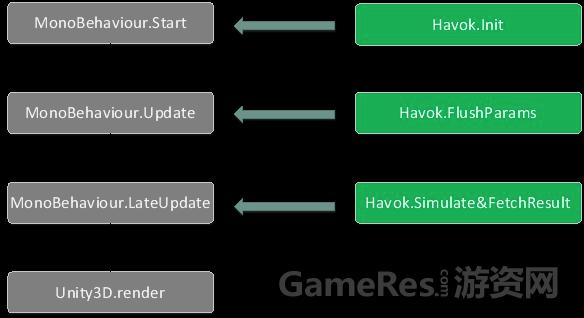

　　由于Unity3D依然负责整个游戏的主更新流程，那么便需要将Havok的更新整合入Unity3D的流程中。一个比较合理的更新流程应该是逻辑对象先更新，然后将物理参数传入物理引擎，逻辑对象更新完成之后，物理引擎开始进行物理模拟，物理引擎返回模拟结果，Unity3D使用模拟结果进行渲染。

　　要实现正确的物理效果，必须保证Havok的正确更新时序，但是多个MonoBehaviour本身更新时序就是混乱的，给结合带来了一定的难度。解决方案是，建议将整个游戏所有的逻辑对象更新收归于一个MonoBehaviour中，场景中GameObject上挂接的其余MonoBehaviour仅用于配置参数，不做任何的逻辑更新。

　　结合的具体过程：两个系统关键对象的对应关系

　　更新流程的结合可以保证两个系统能运转起来，但是要实现具体功能，则必须明确这两个系统之间的功能对象以及他们的对应关系。

　　Unity3D的游戏世界是以Scene为单位的，而在Havok中对应的概念是HavokWorld，同一个HavokWorld中的对象才会相互碰撞。Unity3D中的游戏对象是以GameObject附带各种组件来表现，而在Havok中，刚体以HavokRigidbody表示，车辆以HavokVehicle表示,布料以HavokCloth表示，并没有一个直接对应关系，因此，需要在概念上加以封装，然后再对应。

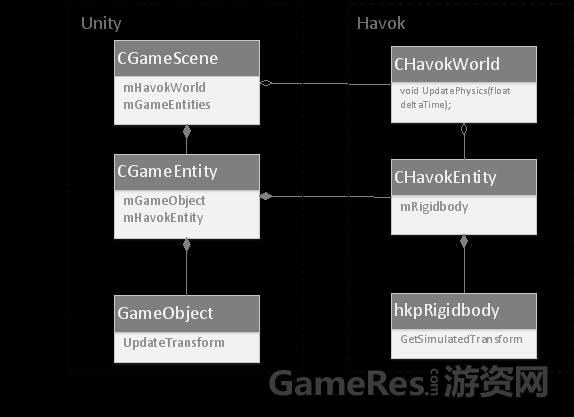

　　如果我们以CGameScene封装了UnityScene，CGameEntity封装了游戏逻辑对象，CHavokWorld封装了物理世界，CHavokEntity封装了物理功能对象，那么，以一个刚体碰撞对象为例，他们之间的对应关系应该是：

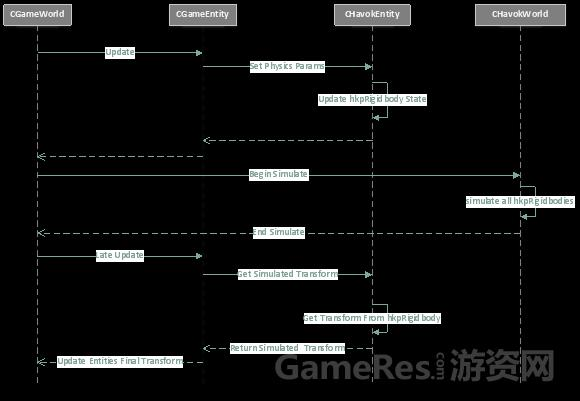

　　对象关系明确之后，对象之间的更新时序也可以相应明确：

　　简单描述上图中，一个刚体对象的整个功能流程是：CGameWorld中的CGameEntity在一系列逻辑更新之后，准备好了一系列的物理更新参数（可能是需要改变的额外力大小，或者是需要改变的质量大小）；然后CGameEntity将这些参数设置给物理对象CHavokEntity，CHavokEntity将参数分解，交给具体的实现对象（hkpRigidbody刚体实现对象）；当所有的CGameEntity都传递好参数之后，CGameWorld通知CHavokWorld，开始模拟；等模拟结束之后，所有的CGameEntity再纷纷从CHavokEntity中获取模拟的结果（由hkpRigidbody维护的位置，朝向等最终模拟结果），而这些模拟结果，最终会被设置给GameObject的Transform，拿去做下一步的逻辑处理或者直接渲染。

　　结合的具体过程：物理资源制作流程的结合

　　Havok拥有自己的资源描述格式：HKX。HKX可以存放从包围盒到刚体对象（hkpRigidbody实例）等很多信息，HKX拥有文本和二进制两种模式，但是任何一种模式都不被Unity3D直接支持。被结合入Unity3D的Havok物理引擎要想访问到HKX格式的资源有两种方法：

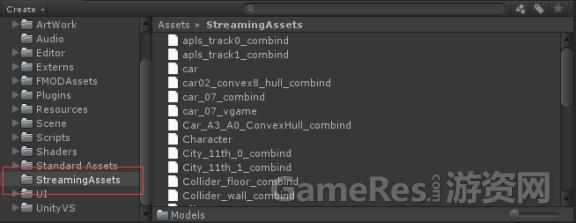

　　一．将HKX文件直接放到Unity3D的StreammingAssets目录下，在Havok的C++代码层面通过不同平台的IO API去读文件。

　　这样的不便之处在于需要自己维护StreammingAssets目录下的大量文件，也不能使用Unity3D的异步IO机制。

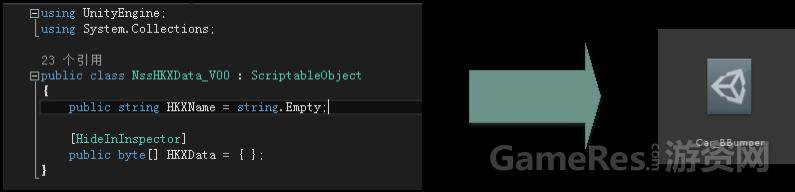

　　二．利用Unity3D的ScripableObject机制，将HKX文件内容序列化到UnityAsset中，让Unity3D在IO之后以byteStream的形式传给Havok。

　　好处在于，可是使用Unity3D编辑器强大的文件管理机制，以及异步IO系统。弊端在于byteStream传递过程中可能带来内存的额外开销（包括GC以及内存峰值）。

　　结合的具体过程：物理场景的编辑流程结合

　　Unity3D以灵活好用的编辑器著称，所以应该将场景中物理对象的编辑结合入Unity3D编辑器。提供一个可行的方案：

　　以Unity3D原有的GameObject场景编辑模式为基础，在需要物理表现的GameObject上，绑定物理描述脚本，脚本中描述了物理对象的包围体资源和初始化物理信息。物理对象的初始位置可以使用GameObject的初始位置，这样当PlayScene的时候，Unity3D便可以通知Havok根据该物体的初始位置以及描述脚本中的信息去创建物理对象，进行模拟。

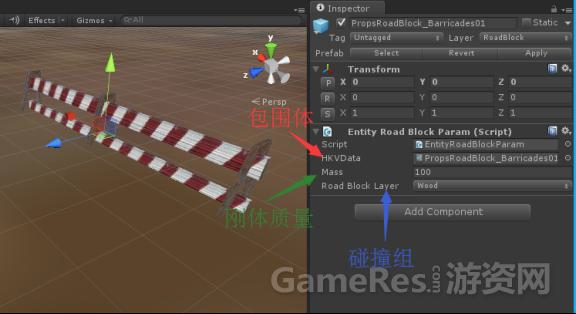

　　如图，物理描述脚本EntityRoadBlockParam中包含了路障对象的包围体，质量，碰撞组等物理信息。这种形式的结合方案的不足之处在于，每一个Scene都必须包含Havok引擎完整的更新流程控制代码，无法做到像Unity3D原生物理引擎那样直接拖拽组件就能看到效果。

　　小技巧与经验

　　物理对象调试工具

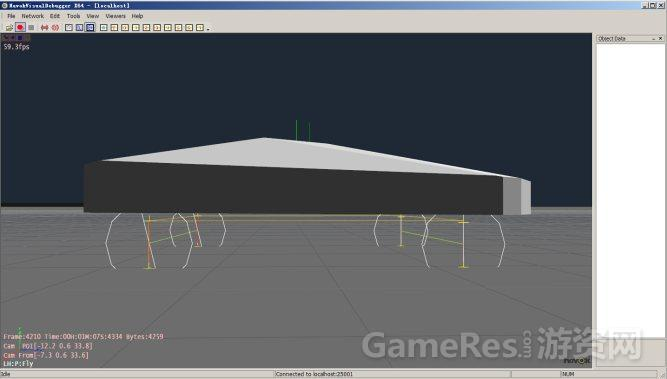

　　Havok提供了一个可视化的工具——Havok VisualDebugger，将物理世界的信息实时显示出来，方便调试。该工具使用Socket连接的方式与HavokRuntime实时通信，当HavokRuntime结合入Unity3D之后，依然能够正常工作，省去了我们写可视化Debugger的工作量。

　　如果受限于网络环境不能使用VisualDebugger，那么手动绘制物理对象信息也是一个可选的方案，Havok提供了API可以将包围体几何信息输出（以VertexList和IndexList的形式），可以直接填入Unity3D的Mesh组件，在Gizmos或者Renderer中实时绘制，用于观察物理对象是否模拟正常。

　　稳定物理模拟的帧率

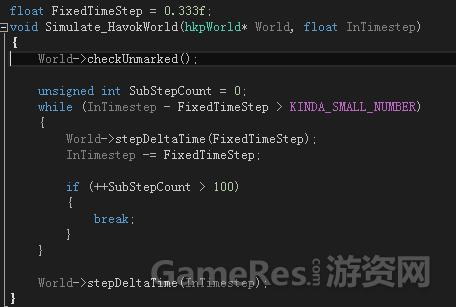

　　Havok物理引擎在模拟过程中需要一个稳定的更新间隔时间，如果这个间隔时而长时而短，会导致模拟不稳定，发生穿透，位置跳变等现象。解决的办法是，一旦发现间隔时间过长，则在过长的间隔时间之内，以固定的频率多模拟几次，我们称为稳定模拟模式。

　　该方法可以保证物理模拟的稳定性与精确性，但是弊端是可能会进一步降低游戏的帧率。在游戏更新过程中还是应该尽量保证帧率的稳定，避免物理引擎进入稳定模拟模式。

　　异步物理模拟以提升效率

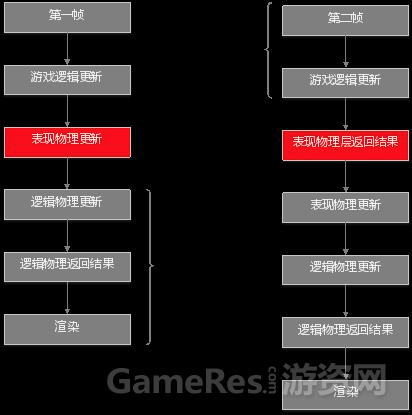

　　Havok默认是多线程模拟的，因此，可以对于游戏过程中仅作为表现的物理对象做异步更新，异步更新流程如图：

　　异步更新的好处是可以用逻辑更新和渲染更新的时间做多线程模拟（T1 + T2时间段），降低表现物理层的模拟时间，这个方案会导致渲染层晚一帧得到物理模拟结果。但是，如果物理对象的模拟数据需要拿去做逻辑更新，那么还是需要使用同步模拟机制，否则会增大系统的复杂性。

　　性能分析

　　Havok结合到Unity3D之后，性能是一个需要关注的问题。我们做了一个Profile，对比Havok和Unity3D原生的Physx物理性能，用例如下：

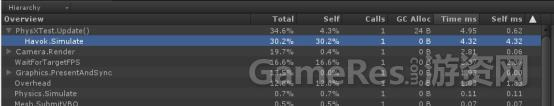

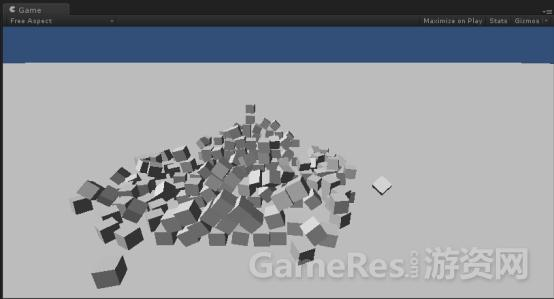

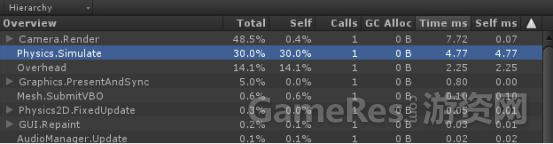

　　在场景中堆置168个Block，以一定的间隔时间给每一个Block施加一个随机力，用来扰动这些Block，使他们相互碰撞，观察模拟耗时,在Sansung Note4（3） 手机上，分析结果如下：

　　PhysX_Discrete离散模式

　　Havok_Discrete离散模式

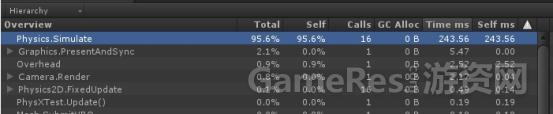

　　Physx_Continue连续模式

　　Havok_Continue连续模式


　　从分析结果上可以看出，在离散模式下，Havok和PhysX的模拟消耗差不多；但是在连续模式（4）下，PhysX的数据有点离谱，PhysX的连续模拟模式在手机上完全无法使用，而Havok则有高出离散模式一倍的开销。

　　（1）大多数使用PhysX的游戏并不会使用到GPU加速功能，原因有两点：1，大多数次世代3D游戏GPU负担都非常重，并没有余力做太重度的物理模拟；2.与显卡进行数据传输也是有开销的，轻度物理模拟若算上这一部分开销，在GPU端做并没有占到很大便宜。

　　（2）Havok的授权很严格，试用需要联系其商务代表。

　　（3）Samsung Note4 Spec ：

　　PLATFORMOSAndroid OS, v4.4.4 (KitKat), v5.0.1 (Lollipop), upgradable to v5.1.1 (Lollipop)

　　ChipsetQualcomm Snapdragon 805 Exynos 5433

　　CPUQuad-core 2.7 GHz Krait 450 (Snapdragon 805)

　　GPUAdreno 420 (Snapdragon 805)

　　Mali-T760 (Exynos 5433)

　　MEMORYCard slotmicroSD, up to 128 GB

　　Internal32 GB, 3 GB RAM

　　（4）连续模拟模式（Continuous Simulation），用于解决子弹穿纸类的问题，需要在高速小物体位置更新过程中，使用迭代计算或者射线检测等手段求的高精度碰撞检测与处理结果。
