2019中兴捧月·初赛心得

原文链接：https://hey-yahei.cn/2019/05/22/zte_challenge_preliminary/

赛题背景

自从 Alex Krizhevsky 夺得 ILSVRC 2012 ImageNet 图像分类竞赛的冠军后，深度卷积神经网络在图像分类、物体检测、语义分割、目标跟踪等多个计算机视觉任务中均取得优秀表现，更有甚者在某些领域超越人眼的精度，但在其不断逼近计算机视觉任务的精度极限的同时，其深度和尺寸也在成倍增长，随之而来的较高的设备资源占用、较低计算效率等问题，使其只能在有限的平台下使用，难以移植到移动端和嵌入式芯片当中，因此模型小型化与加速成了亟待解决的问题。本竞赛旨在针对一个给定的深度卷积网络，在不进行深度卷积网络调优训练的条件下，不限定优化的方式，输出新的网络模型，达到降低模型大小，降低运行态设备资源占用，提高运行速度的效果。

评分细则：
${\frac{X-x}{X} \times 20 + \frac{Y-y}{Y} \times 80} \times A(z)$
$\mathbf { A } ( \mathbf { z } ) = \left\{ \begin{array} { c l } { \mathbf { 1 } , } & { \mathbf { 0 . 9 8 } \leq \mathbf { z } \leq \mathbf { 1 } } \\ { 0.95 , } & { 0.95 \leq \mathbf { z } < 0.98 } \\ { 0.9 , } & { 0.9 \leq \mathbf { z } < 0.95 } \\ { \mathbf { 0 } , } & { \mathbf { z } < \mathbf { 0 } .9 } \end{array} \right.$

其中， $X$ 、 $Y$ 分别为原始模型的显存占用大小和推理时间， $x$ 、 $y$ 、 $z$ 分别为优化后的显存占用大小、推理时间、与原始输出的平均余弦距离（1000张测试图片）。

压缩方案

安全操作

首先进行一些简单的、接近无损的压缩优化操作。

层融合

通常而言，两个连续的线性操作是可以合并的，而Convolution和BatchNorm的融合是最典型的例子，只需要简单的数学计算就能将BathchNorm的计算过程融合到Convolution中。更多细节可以参见：《MobileNet-SSD网络解析 - BN层合并 | Hey~YaHei!》
具体代码参考：merge_bn | github, YaHei

清除闲置、无效的Filter

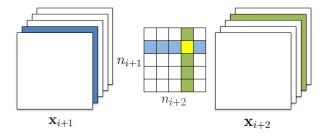

论文《Pruning Filters for Efficient Convnets(2017-ICLR)》指出，可以通过计算Filter的L1范数（即绝对值之和）来衡量Filter的重要性。

在这里插入图片描述

在这个思路的基础上，我们可以计算每个Filter绝对值的平均值（规范化数值，避免Filter大小不一带来的影响），并设置一个极小的阈值（如1e-5）来对Filter进行裁剪，同时由于卷积的输出通道减少，后续卷积层对应的Kernel也可以随之剔除（全连接层类似）。
具体代码参考：clear_idle_filters | github, YaHei

更换Caffe的Backend

BLVC/Caffe-gpu为Convolution、Pooling、ReLU等提供了Caffe、cuDNN两种Backend，可以通过prototxt的engine参数来指定，而比赛模型默认使用的是cuDNN。首先可以将所有engine替换为Caffe，借助caffe-time工具比较替换前后各层的推理速度，可以发现大多数卷积和ReLU用Caffe作为Backend推理耗时更短，但也存在例外。

分析

从模型上看，Conv1*是一个类似inception的结构；Conv2*是一个类似VGG的卷积堆叠同时加上了Concat的跨层特征融合；Conv3*、Conv4*、COnv5*均为残差结构。但值得注意的是，**Conv5***竟然全都是1x1卷积，可以猜测Conv5*很可能没学到多少东西。

耗时概览

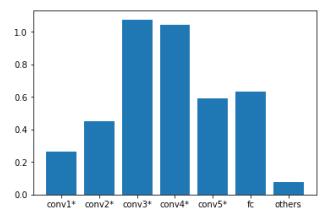

本次比赛显存优化、速度优化分数占比分别为20%和80%，显然速度优化更为重要，先用caffe-time工具测试各层的推理速度，然后用python解析caffe-time工具的输出获取模型各结构的耗时情况：
在这里插入图片描述

Filters分析

将所有卷积核沿Filter方向求取绝对均值，绘制成直方图，观察卷积输出通道的重要性；

Kernels分析

将所有卷积核沿Kernel方向求取绝对均值，绘制成直方图，观察卷积输入通道的重要性；

Feature Maps分析

由于本次比赛没有提供数据集，但告知了数据的处理方式（减去127.5并除以128），故向模型投喂随机样张，统计各通道的失活率（输出值为0的概率）；
参考论文：《Network Trimming: A Data-Driven Neuron Pruning Approach towards Efficient Deep Architectures(2016)》

有损的压缩优化

从先前的分析可以了解到，残差由于其结构的特殊性不易裁剪压缩，但有趣的是 conv5*使用了大量的 1x1 卷积，而且从filters上看conv5*存在大量低效的通道，而 feature maps 也显示 conv5*各输出通道普遍有极高的失活率，加上 conv5*与全连接层相邻，显然 conv5*具备极大的压缩优化空间；而 conv3*、 conv4*在 filters、 kernels、 feature maps的分析上则显得很紧凑，似乎可操作空间非常小。除了残差外， conv1*、 conv2*这些只由 Convolution 和 Concat 组成的结构还是有一些压缩优化空间的。

Block Prune - conv5*

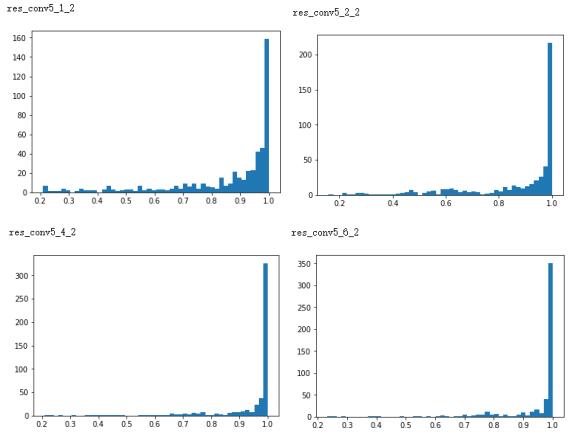

按理说，不经过重训练直接丢弃整个block是很危险的，但从先前的分析，尤其是在Feature Map上可以看到，Conv5*的存在相当的多余。
在这里插入图片描述

可以看到res_conv5_4_2和res_conv5_6_2的输出通道都有极高的失活率，而res_conv5_1_2和res_conv5_2_2的失活率也不低。加之丢弃block的操作十分诱人——不仅少了一整个block的计算量，又少了层与层之间的延迟；不仅如此，Conv5*之后紧连着全连接层，如果能够同时丢弃conv5_3*、conv5_4*或者conv5_5*、conv5_6*，那么全连接层的神经元数量也可以大幅减小。

首先尝试丢去conv5_3*、conv5_4*、conv5_5*、conv5_6*，可以看到线上的z值仅下降到0.983（此时甚至还没有被惩罚）；
继续丢去conv5_2*，线上z值还有0.972（低于0.980，有5%的总分惩罚）；
再继续丢去conv5_1*，线上z值则骤减；但如果只保留conv5_1_1b，线上z值依旧还有0.947；

显然丢弃conv5_3*、conv5_4*、conv5_5*、conv5_6*是极其有利的，此时由于残差的shortcut结构，Concat的三个bottom全指向了res_conv5_2_2，那么不妨直接取消Concat，并将全连接层的三组权重（分别对应每一个bottom）直接叠加得到新的权重，极大地减小了全连接层的计算量和参数量；

虽然只丢弃conv5_3*、conv5_4*、conv5_5*、conv5_6*所取得的z值可以避免惩罚，但考虑到其他有损的压缩优化还能进一步提升，死守0.980似乎没有必要，因此conv5_2*也可以果断丢弃，而conv5_1*损失较大，不宜随便丢弃。

Layer Prune - conv2*

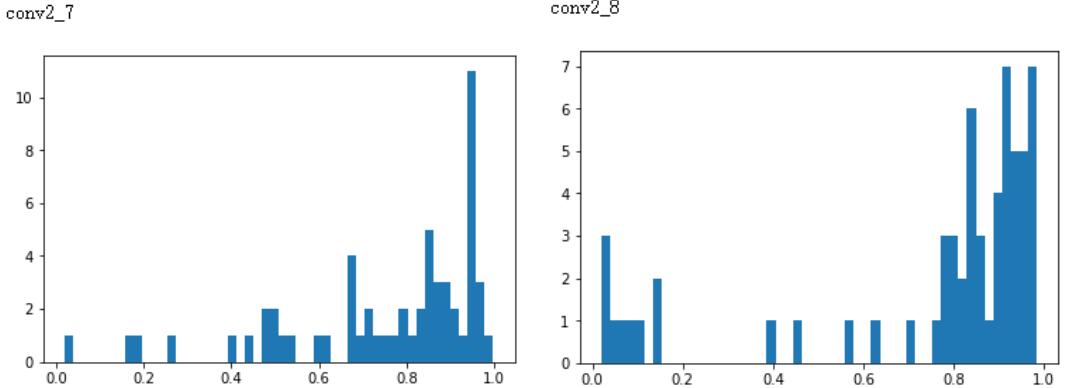

受先前conv5*的block prune启发，发现其实conv2*也明显存在类似的情况。
在这里插入图片描述

失活率整体靠右，同时在后述的逐通道试裁和随机搜索中发现， conv2_7 和 conv2_8确实表现的十分多余，尝试丢弃后线上 z 值也仅从 0.983 下降到 0.977，不仅丢弃了两层的计算量， Concat 后的 conv3_1_1 和 conv3_1_1b 也获益不少。

奇异值分解（SVD） - 全连接层

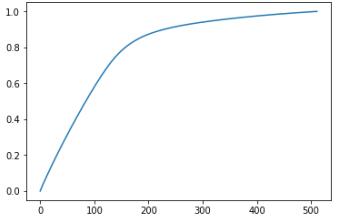

用 SVD 将一层全连接层分解为两个全连接层串联，通过对权重作奇异值分解可以绘制出 sigma 的累加曲线——
在这里插入图片描述

可以看到当 r 值比较大的时候， sigma 累加值占整体求和值的比例都很高，当低于某个值后则开始迅速下降，大致推测最佳收益的 r 值大概在 180-200 附近（实际操作中如果有多余的 z 值可供挥霍，下降至 140、 150 附近也是可行的）。

Channel Prune

通道裁剪的关键在于找到合适的衡量通道重要性的标准，如——

从输出通道的角度，计算Filter的绝对均值；
从输入通道的角度，计算Kernel的绝对均值；
输入样张，统计输出特征图的失活率；
用SVD的U矩阵作为作为通道重要性的参考；
逐通道试裁：逐一删除通道，并在本地测试对模型精度的影响；
随机搜索可裁剪通道：每次挑选一个或一组通道裁剪，并在本地测试对精度的影响，若输出损失足够小，则使裁剪生效，否则回溯
……

注意方法3、5、6依赖于测试数据，由于比赛中实际的数据集不明确，其裁剪结果只具备一定的参考价值，不宜全盘接受。

一些提升不明显的小手脚

不同分支卷积合并计算后切片

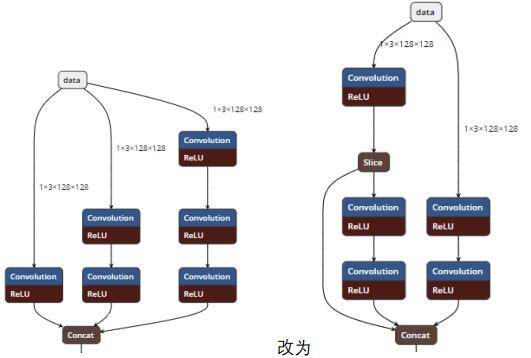

观察 conv1*可以发现 data 被 split 成三份分别送往 conv1_1_1、 conv1_2_1 和conv1_3_1，而且 conv1_1_1 和 conv1_3_1 是完全相同的卷积计算（kernel_size=3,stride=2, pad=1），故可以将两者合并运算后再切片分别送往下一级，虽然 slice 增加了额外的开销，但由于卷积合并运算总体耗时反而有少量的下降：
在这里插入图片描述

相同分支的卷积合并

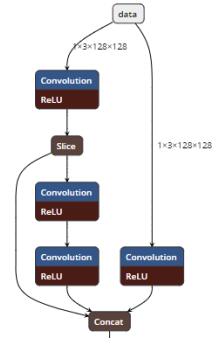

做过空闲通道裁剪之后， conv1_2_1 的卷积输出通道仅为 2，显然计算过程中 GPU 上会有大量的 ALU 空闲，事实上并不友好。有趣的是， conv1_2_1 的 feature maps显示，其失活率极低（两个通道的失活率分别为 0.1%和 0.37%），也就是说非线性层 ReLU 在这作用不大，可以直接丢弃——那么 conv1_2_1 和 conv1_2_2 两个线性层就直接相连了。众所周知，相邻线性计算是可合并的（典型的如 Convolution 和 BatchNorm），故将 conv1_2_1 和 conv1_2_2 合并为 5x5 卷积，虽然表面上 MAC 增加了（2.5M=>4.6M），但由于层延迟的减小和并行度的增加，反而在整体上有了微小的提升。这里注意到两个 3x3 卷积都是带 padding 的，合并到 5x5 卷积后边缘部分的计算结果会和原始结果有较大出入，但所幸此处特征图尺寸高达 128x128，而且层的位置较浅，该误差就几乎可以忽略不计了。conv1*变为——
在这里插入图片描述

推迟ReLU

conv1_2_2和conv1_3_3都需要ReLU后再传递给Concat，既然如此为什么不直接把ReLU直接推迟到Concat之后一口气做呢？
在这里插入图片描述

后记

就模型优化学习而言，我也算是个新手（在这方面，以前只做过简单的线性量化），一开始我只懂得层融合，经过不断地查阅资料、尝试，慢慢挤进第一梯队，再后来运气好通过修改engine一跃到榜首。之后不断有人私戳我与我交流，从大佬们那学来了不少小技巧，学会SVD、学会裁剪等等……整个初赛阶段通过交流、实践使自己的能力和成绩不断提升，受益匪浅。
