1. 概述

在JESD204接口出现以前，数模转换器的数字接口绝大多数是差分LVDS的接口，这就造成了布板的困难，当PCB的密度很大的时候就需要增加板层从而造成制版的成本。但是JESD204需要进行严格的同步和时延的测量，接口逻辑会比LVDS复杂。JESD204 有不同的版本，但是大部分用的subclass1。

2. 时钟

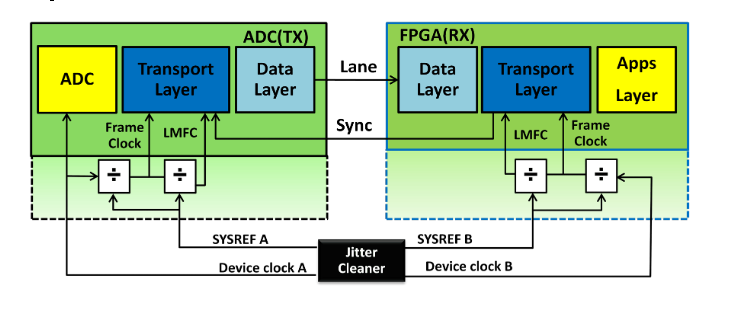

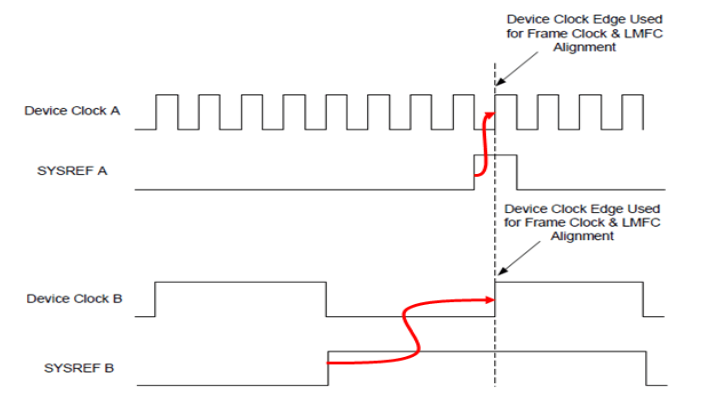

device clock 是器件工作的主时钟，一般在模数转换器里为采样时钟或者整数倍频的时钟，其协议本身的帧和多帧时钟也是基于device clock 。sysref是用于指示不同转换器或者逻辑的device clock的沿，或者不同器件间的deterministic latency 的参考。

device clock 和sysref必须满足的时序关系。sysref 的第一个上升沿要非常容易的能被device clock捕捉到。通常会因为PCB 的线长以及时钟器件不同，通道输出时的skew会带来一定的误差，device clock的上升沿不一定正好在sysref 的脉冲正中间，工程上只要在一定范围内就能保证JESD204收发正常工作。

sysref 在我以前的设计中，用的是，同步上以后，就没有sysref信号，也就IP 配置的时候sysref off。

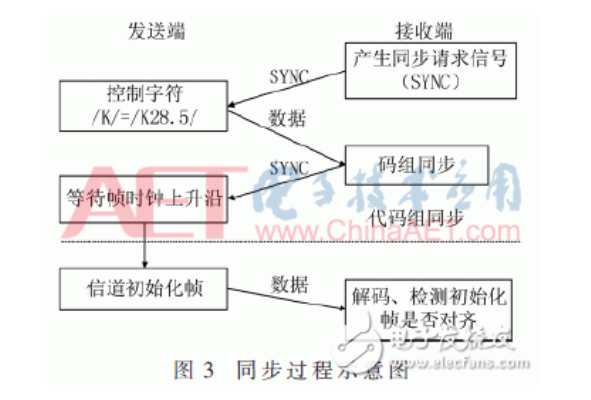

3. 同步协议

CGS：代码组同步（code group sync）当发送端检测到syncb信号为低电平时启动发送8B10B 中的K28.5码，本段数据段不进行扰码和字节替换操作，接收端检测到最少4个BC字节后可释放SYNCb信号；

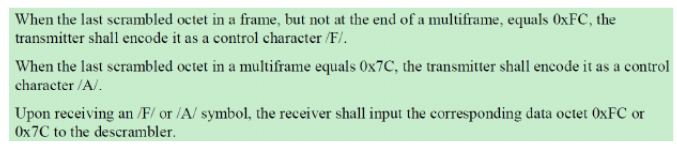

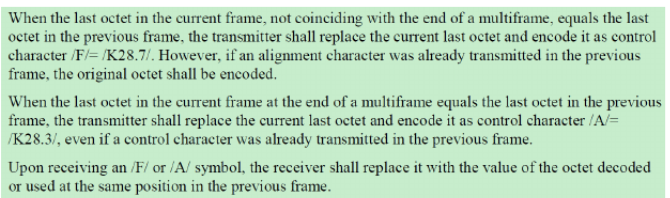

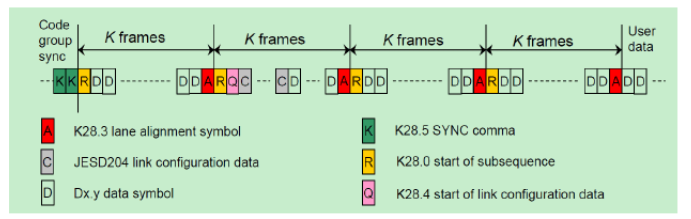

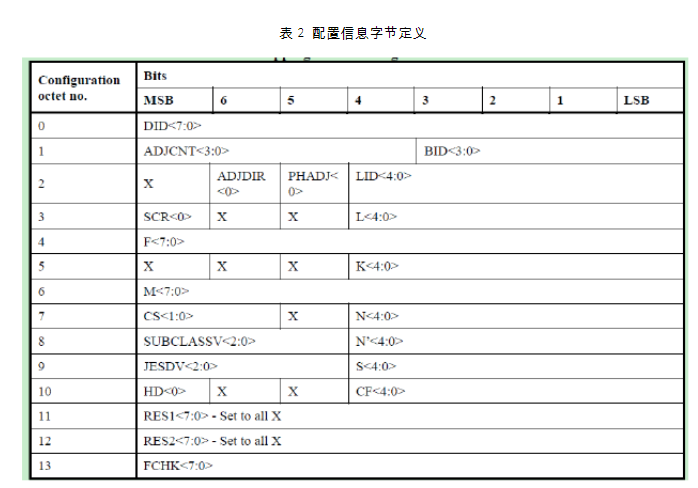

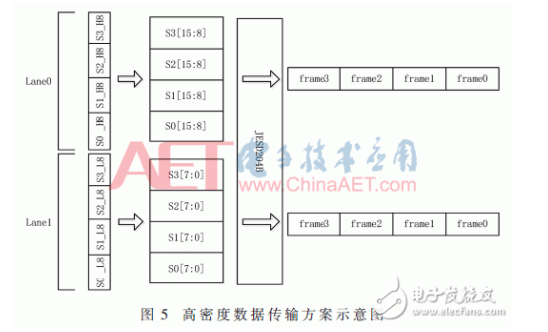

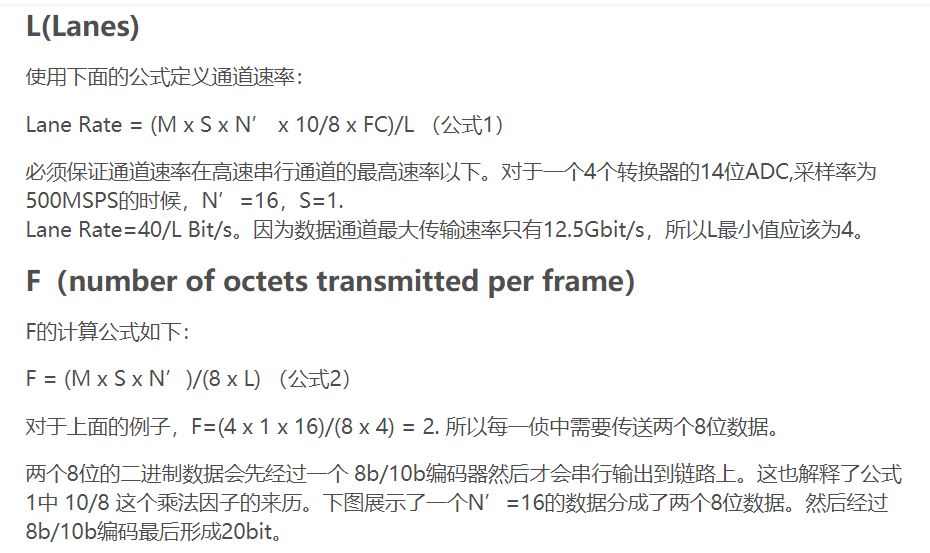

ILA：初始化多帧序列（initial lane alignment）该阶段发送连续4个初始化多帧（多帧是由K个帧组成，字节数为K*F），此样本数据段不进行扰码和字节替换。初始化多帧以8B10B中的K28.0开始以K28.3结束，其中第二个多帧的第二字节K28.4关键字用来指示当前多帧在紧跟着K28.4的后续14个字节是参数配置信息。表2是具体的配置参数定义。
