FCN是首个端对端的针对像素级预测的全卷积网络

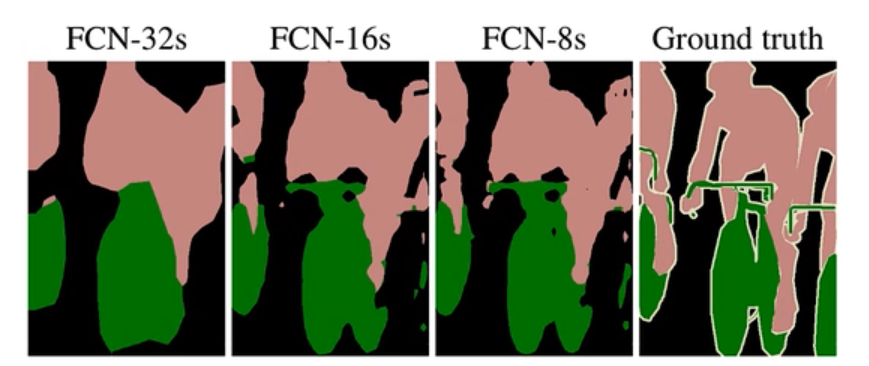

这是作者提出的网络中的输出对比图，可以看到当FCN-8s效果接近真实分割图。

普通卷积分类网络与FCN对比

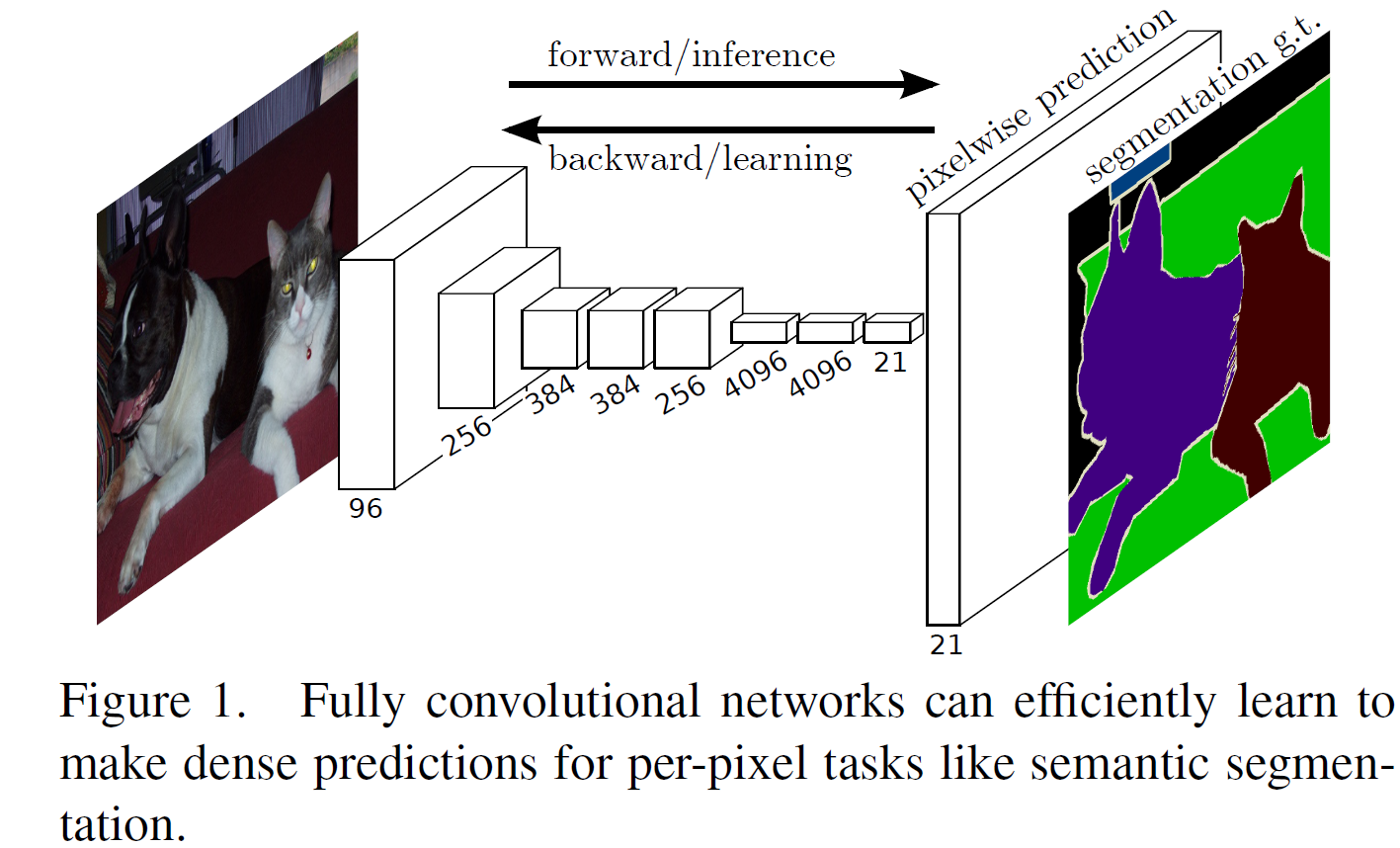

在这个模型提出之前，我们来看一下普通的卷积分类网络模型结构如下图。

图片中的数字表示的是输出图片的通道数，网络通过卷积下采样得到图片特征，从4096那层开始为全连接层，21是因为使用的PASCAL VOC数据集有20个种类，加上背景一共21个分类，再对这个输出进行上采样，得到与原图相同大小的图片，对它进行softmax处理，输出每一个像素的最大概率分类。

这个网络在当时有一个弊端就是输入图片大小必须相同。有人就想用卷积层去替代后面的三层全连接层，FCN也就是这样产生的。

FCN

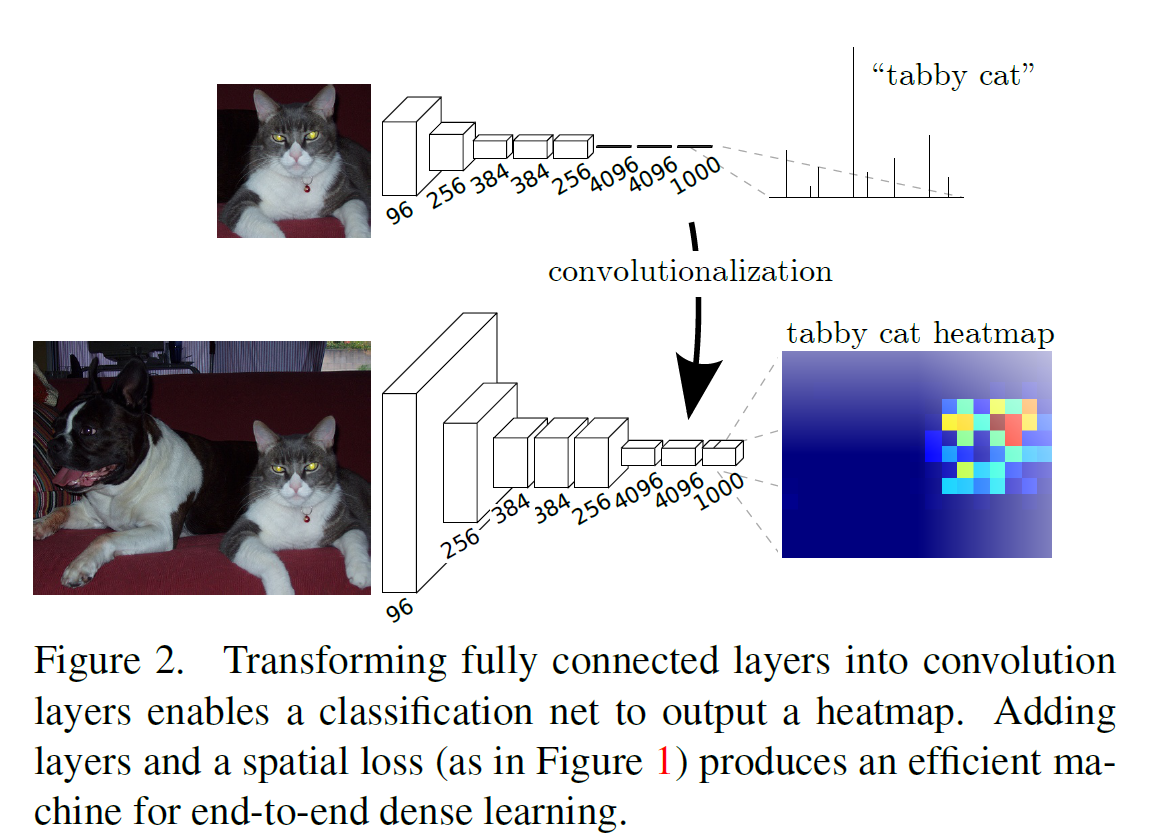

如图，将全连接层替换为卷积层后，实际上最后一层4096那一层输出特征会是1000通道的二维图片，高和宽大于1，这样对于每一个通道的数据实际就是2D的数据，这样就能对其可视化了。

为了说明白是如何替换成卷积层的，我们先来看4096通道前面那部分模型结构，也就是VGG16模型，如下图：这里的VGG16指D的配置

分析：从224*224到7*7图片下采样了32倍

全连接层如何转化为卷积层

第一个全连接层转化为卷积层

为了方便连接我们忽略偏执：

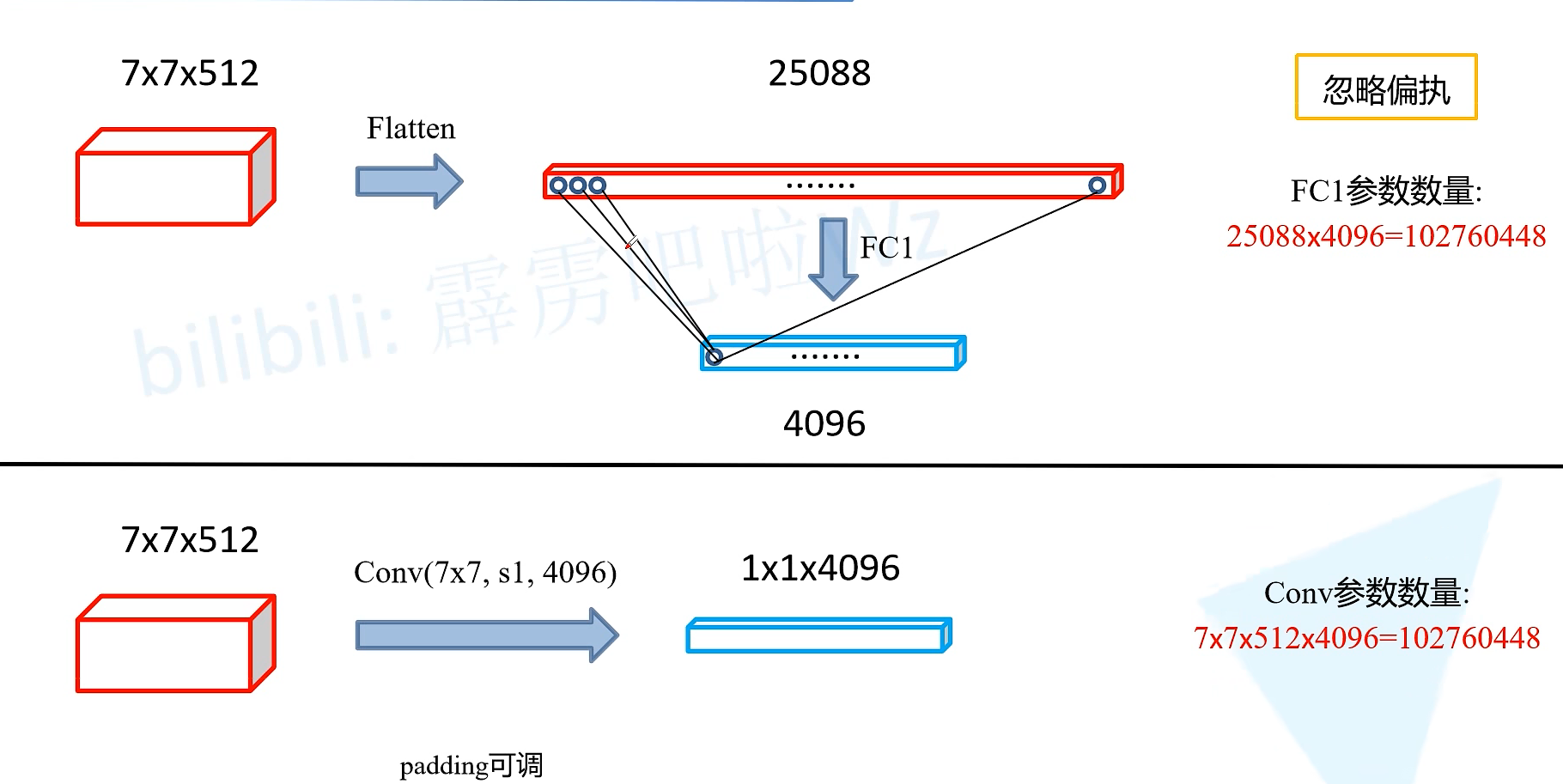

如图上面为全连接层，有4096个结点，当上一层展平时得到7*7*512=25088个参数

下面为卷积层，使用的是7*7*4096的卷积核，这样得到1*1*4096的输出，对于一个卷积，参数也为25088

因为参数相同，所以我们可以对上面全连接层的参数进行reshape处理，这样就能构建卷积层，同时因为这样，卷积层处理过的特征相比全连接层保留了高和宽。

（注：图片中的padding可调是指可以对7*7*512输出图片进行处理，一般这个padding为3是为了防止全连接层之前的输出为1*1，这样padding后也能继续处理了。）

接下来的第二个第三个全连接层的处理一样。

FCN-32s、FCN-16s、FCN-8s模型详细讲解

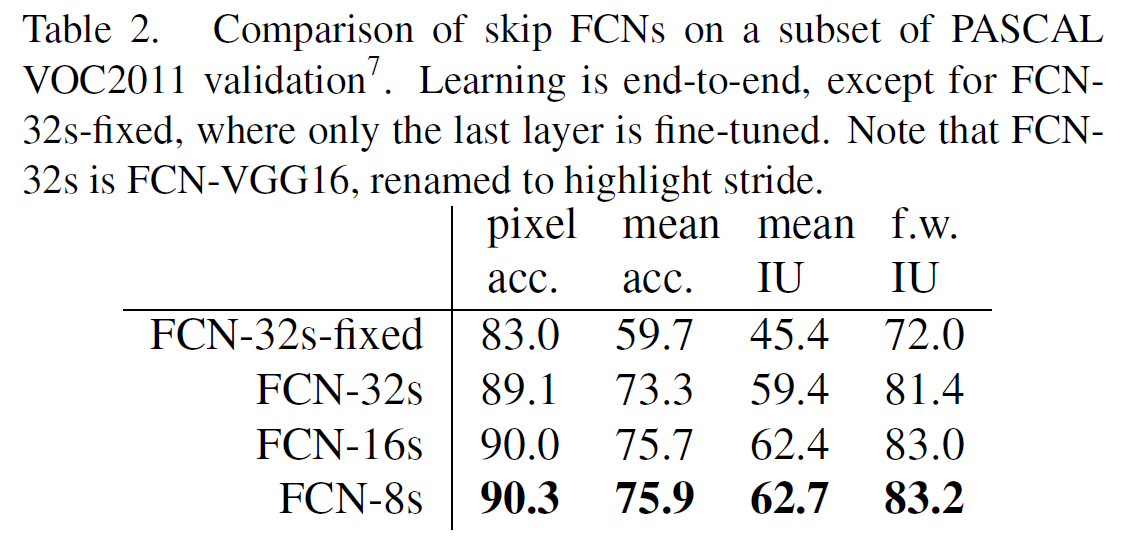

我们先看一张原论文中的一张表如下：

从表中可以看到从FCN-32s到FCN-8s模型，准确率是逐渐提高的。

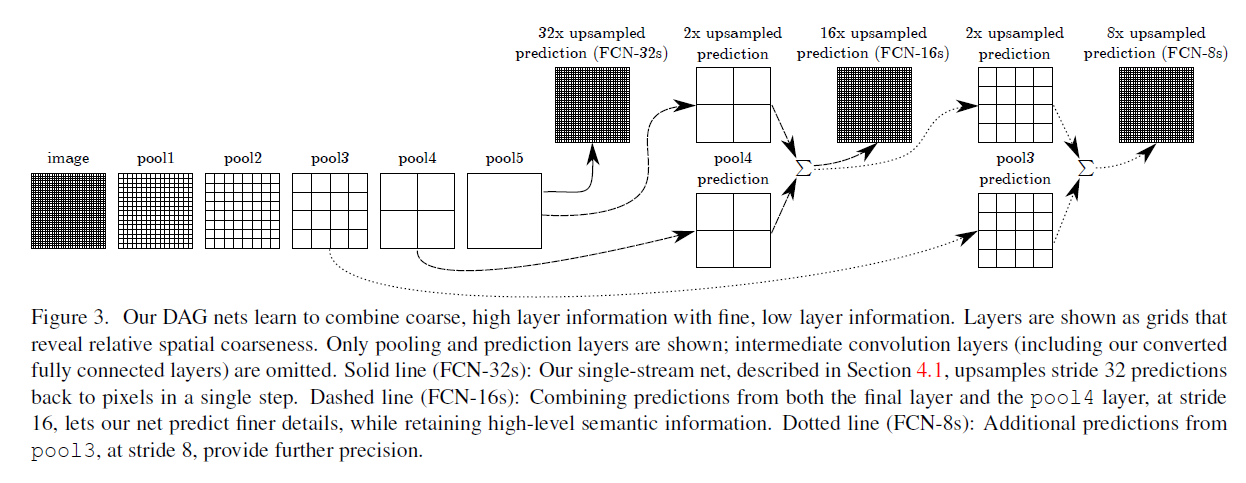

下图为一张FCN-32s、FCN-16s、FCN-8s的模型整体结构图

图中的FCN-32s其实是对输出的图片进行上采样32倍得到的，因此成为FCN-32s，其他同理也是上采样16倍和上采样8倍。

FCN-32s

分析：图中VGG16Backbone指7 * 7 * 512那一层包括那一层之前的网络结构，经过前面的网络我们得到的是下采样了32倍的特征图。FC6为全连接层改成的第一个卷积层，这一层会padding = 3，所以经过这层图像大小还是h/32,w/32,又采用了4096个卷积所以又4096个通道，然后经过1 * 1的卷积层，输出特征图大小不变，再输入一层大小为1*1卷积核为要分类个数大小的卷积层，接下来用转置卷积上采样32倍，这里括号里面有双线性插值（双线性插值_太阳花的小绿豆的博客-CSDN博客_双线性插值）来初始化转置卷积。

FCN-16s

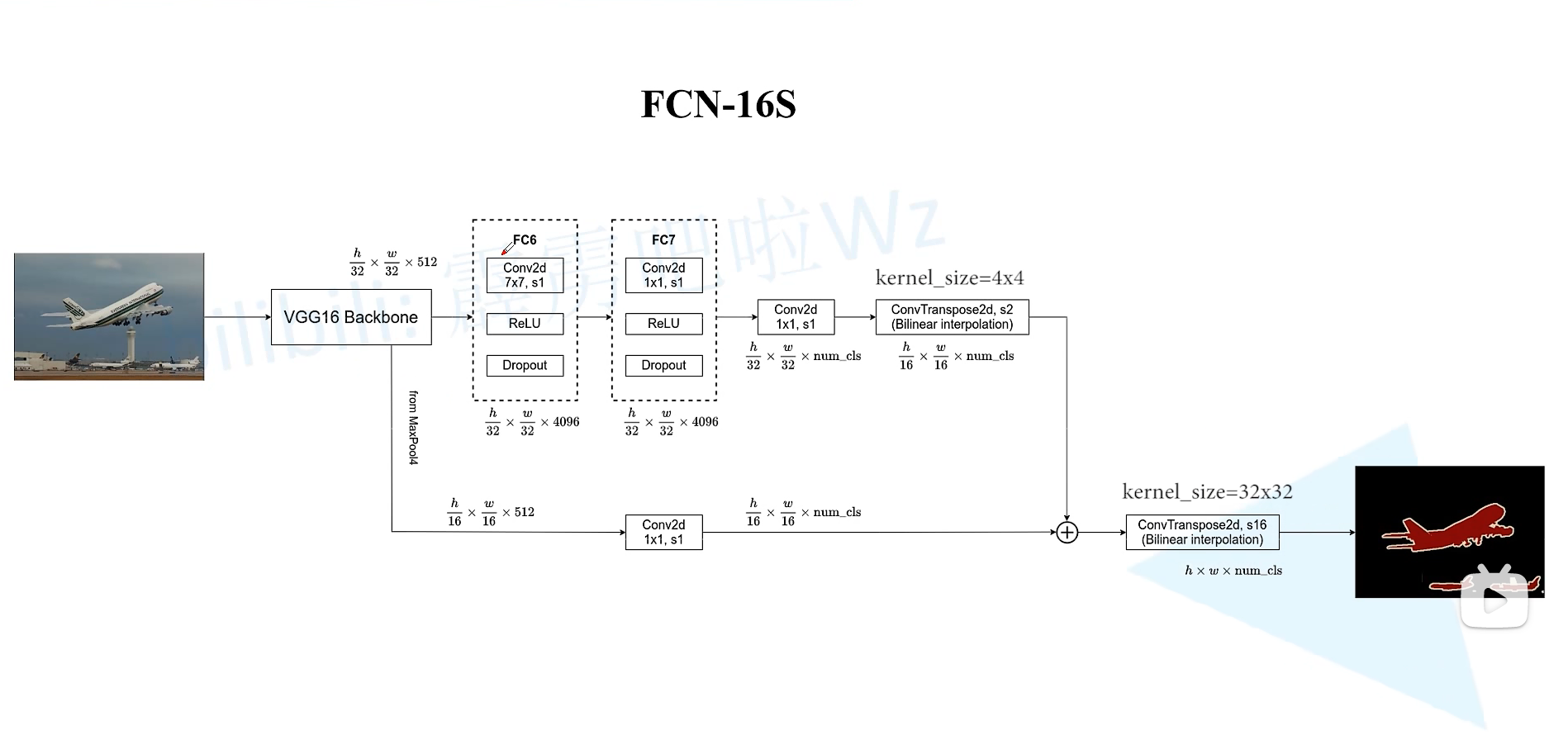

分析：前面基本和FCN-32s一样，只是上面输出时先对其上采样2倍得到[h/16,w/16,num_cls]大小的特征图，下面Maxpool4（这是VGG16 14 * 14 *512那一层的输入特征图）的输出经过一个1*1num_cls大小的卷积层，得到[h/16,w/16, num_cls]大小的特征图，最后将上面和下面的输出相加进行16的上采样得到最后的heatmap。
