学习这款摄像头，首先是要了解SCCB通信协议

SCCB通信协议

        这个协议与IIC通信协议很想，但是存在一点区别，如果想要更好了解这个协议，可以先学习一下IIC协议，这个协议讲解网上资源很全。

        首先介绍一下这个协议，SCCB：串行摄像头控制总线（三线协议）一般使用两线，类似于iic总线（两个线，一根时钟线，一根数据线，在时钟控制下传数据）。

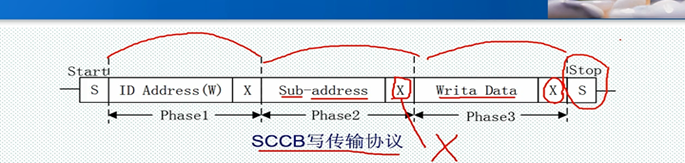

写协议：

1.开始信号：同IIC一样。在时钟信号为高电平时，数据信号拉低，表示一个开始信号。

2.接下来需要发送从机ID+写标志位+X。

3.发送子地址（其实也就是要修改那个寄存器中的数据）+x。

4.发送数据+x。

5.停止信号：时钟信号为高电平时，数据线拉高。通过这个的开始信号和结束信号我们可以看出，正常传输过程中，在时钟信号为高点平期间数据要保持稳定，数据改变一定要发生在时钟低电平时。

读协议

1.起始信号：在时钟信号为高时，数据信号拉低。

2.发送从机ID+写标志+X位。

3.子地址（从器件个个寄存器地址）+X。

4.停止信号：时钟信号为高电平时，数据信号拉高。

5. 起始信号：在时钟信号为高时，数据信号拉低。

6.发送从机ID+写标志+X位。

7.读数据+NA(不响应位)。

8.停止信号：时钟信号为高电平时，数据信号拉高。

 SCCB协议与IIC在整体过程中没有特别大的差距，整体过程都是一样的。下面说说两个通信协议的区别。

sccb与iic的区别

1.在SCCB中第九位（x）是一个不关心位。而IIC中第九位则是从器件的响应位。

2.SCCB中一次传输过程不能超过三个过程（也就是说不支持连续读写）。

3.SCCB读传输发送写命令后必须发送停止命令，不能重复开始。（也就是读协议中的第四步，而iic可以重复开始）。

了解完SCCB协议，下面就是驱动摄像头的思路了。首先需要说明，这个小项目我是通过正点原子提供的教程学习的。详细学习可以去bilibili开正点原子视频（视频代码很全，方便学习），我这里只是简单整理一下。

整体驱动思路：上电后，通过SCCB协议配置摄像头内部寄存器得到想要的数据输出格式。（我这里时RGB565的数据格式，通过VGA输出）。配置完成后就进入的图像传输过程了。问题：摄像头输出的数据是30帧，这里为了输出60帧数据，使用到来SDRAM来缓存数据。前面说过我们使用的摄像头是没有FIFO的，而SDRAM的时钟频率却是很快的，因此这里还要调用fifo的ip核（使用两个，读fifo，和写fifo）。具体传输过程：摄像头将数据传入fifo，通过fifo将数据写入的SDRAM中。然后只需要在通过fifo来读取SDRAM中的数据，显示到显示器上，就完成了。

总结

我是通过正点原子视频学习的这款摄像头，我觉得想要学习这款摄像头还是需要学习其他都行的比如：fifo理解 ，SDRAM理解，同时还要对iic通信协议有一定的了解。学习过程可能比较长一点，但是当真的显示出图片时还是挺开心的。

这是我第一次写博客（用来打发时间），有啥问题还望看到的朋友理解，我也是想通过写博客加深自己的理解，当然了也希望能给大家带来帮助。

最后的最后我想说：我觉得学习任何模块其实最后的资料还是数据手册，里面东西真的很全，虽然基本上都是全英文，不好理解，但是几乎所有问题都可以在数据手册上找到。对于这方面的学习一定要学会看数据手册。
