一、前言介绍

使用ADC0809对一个模拟电压进行转换
转换后的电压使用数码管显示出来

二、ADC0809的介绍

1、ADC0809简介

ADC0809是采用COMS工艺制造的双列直插式单片8位A/D转换器。分辨率8位，精度7位，带8个模拟量输入通道，有通道地址译码锁存器，输出带三态数据锁存器。启动信号为脉冲启动方式，最大可调节误差为±1LSB。
ADC0809内部没有时钟电路，故CLK时钟需由外部输入，fclk允许范围为500kHz-1MHz,典型值为640kHz。每通道的转换需要66~73个时钟脉冲，大约100-110us。（转换时间）工作温度范围为-40℃—+85℃。功耗为15mW，输入电压范围为0–5V，单一+5V电源供电。

2、ADC0809的引脚介绍

ADC0809

IN0~IN7 : 8路模拟量输入端
D0~D7:8位数字量输出端
ADDA、ADDC、ADDC:3位地址输入线，用于选择8路模拟通道中的一路，选择情况见表。
ALE:地址锁存允许信号，输入，高电平有效
START:A/D转换启动信号，输入，高电平有效
EOC：A/D转换结束信号，输出。当启动转换时，高引脚为低电平，当A/D结束转换时，高引脚输出高电平。
OE：数据输出允许信号，输入，高电平有效。当转换结束后，如果从该引脚输入高电平，则打开输出三态门，输出锁存器的数据从D0~D7送出。
CLK:时钟脉冲输入端。要求时钟频率不高于640KHZ.
REF+、REF-：基准电压输入端。
VCC:电源，接+5V；
GND:地。

3、地址码与输入通道的对应关系#### 4、ADC0809的时序图

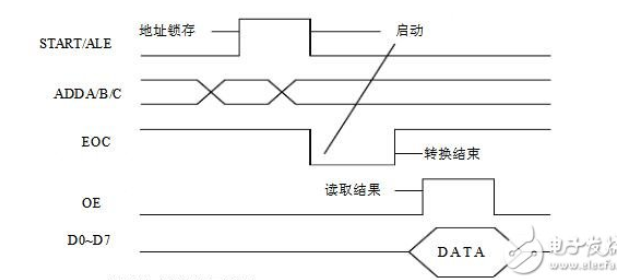

时序图

5、ADC0809的工作流程

输入3位地址，并使ALE=1，将地址存入地址锁存器中，经地址译码器译码从8路模拟通道中选通一路模拟量送到比较器。
送START一高脉冲，START的上升沿使逐次逼近寄存器复位，下降沿启动A/D转换，并使EOC信号为低电平。
送START一高脉冲，START的上升沿使逐次逼近寄存器复位，下降沿启动A/D转换，并使EOC信号为低电平。
当CPU执行一读数据指令，使OE为高电平，则从输出端D0~D1读出数据。

三、proteus仿真图

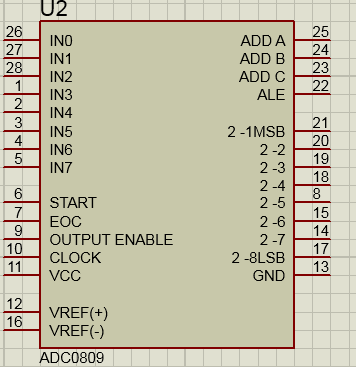

仿真图

四、程序

#include<reg52.h>
unsigned char code dispbitcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char dispbuf[4];
unsigned int i;
unsigned int j;
unsigned char getdata;
unsigned int temp;
unsigned int temp1;
unsigned char count;
unsigned char d;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^3;
sbit P34=P3^4;
sbit P35=P3^5;
sbit P36=P3^6;
sbit P20=P2^0;
sbit P21=P2^1;
sbit P22=P2^2;
sbit P23=P2^3;
sbit P17=P1^7;
void TimeInitial();
void Delay(unsigned int i);void TimeInitial()
{ TMOD=0x10;TH1=(65536-200)/256;TL1=(65536-200)%256;EA=1;ET1=1;TR1=1;
}void Delay(unsigned int i)
{unsigned int j;for(;i>0;i--){for(j=0;j<125;j++){;}}
}void Display()
{ P1=dispbitcode[dispbuf[3]];P20=0;P21=1;P22=1;P23=1;Delay(10);P1=0x00;P1=dispbitcode[dispbuf[2]];P17=1;P20=1;P21=0;P22=1;P23=1;Delay(10); P1=0x00;P1=dispbitcode[dispbuf[1]];P20=1;P21=1;P22=0;P23=1;Delay(10);P1=0x00;P1=dispbitcode[dispbuf[0]];P20=1;P21=1;P22=1;P23=0;Delay(10);P1=0x00;
}
void main()
{TimeInitial();while(1){ST=0;OE=0;ST=1;ST=0;P34=0;P35=0;P36=0;while(EOC==0);OE=1;getdata=P0;OE=0;temp=getdata*1.0/255*500;dispbuf[0]=temp%10;dispbuf[1]=temp/10%10;dispbuf[2]=temp/100%10;dispbuf[3]=temp/1000;Display();}
}void t1(void) interrupt 3 using 0{TH1=(65536-200)/256;TL1=(65536-200)%256;CLK=~CLK;}
