基于STM32F103RCT6的AD9833驱动开发（代码可以免费发邮箱）

AD9833手册分析

在这里插入图片描述

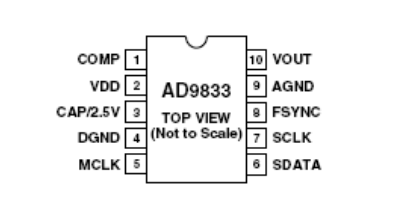

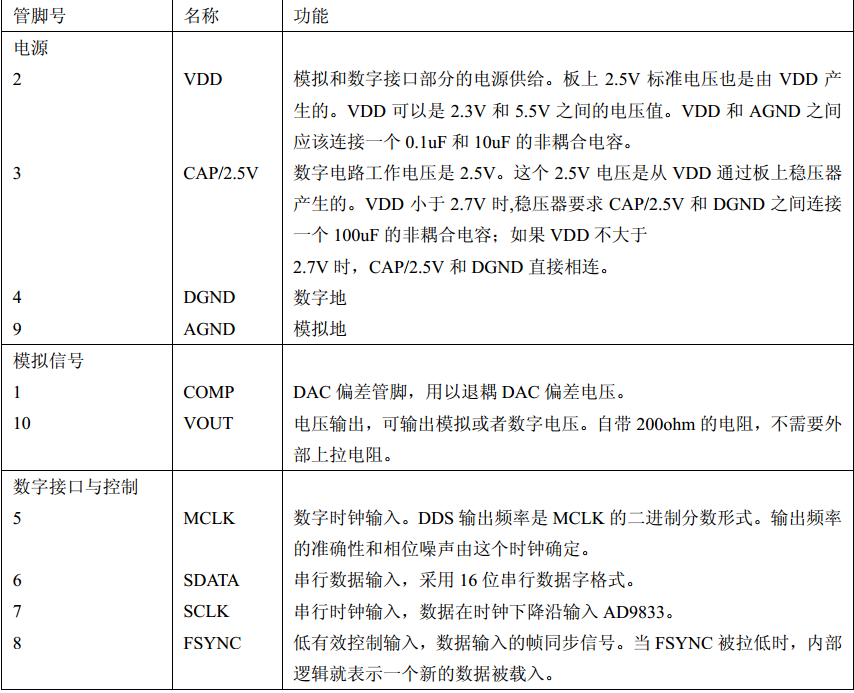

管脚定义：
你好！ 这是你第一次使用 **Markdown编辑器** 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章，了解一下Markdown的基本语法知识。

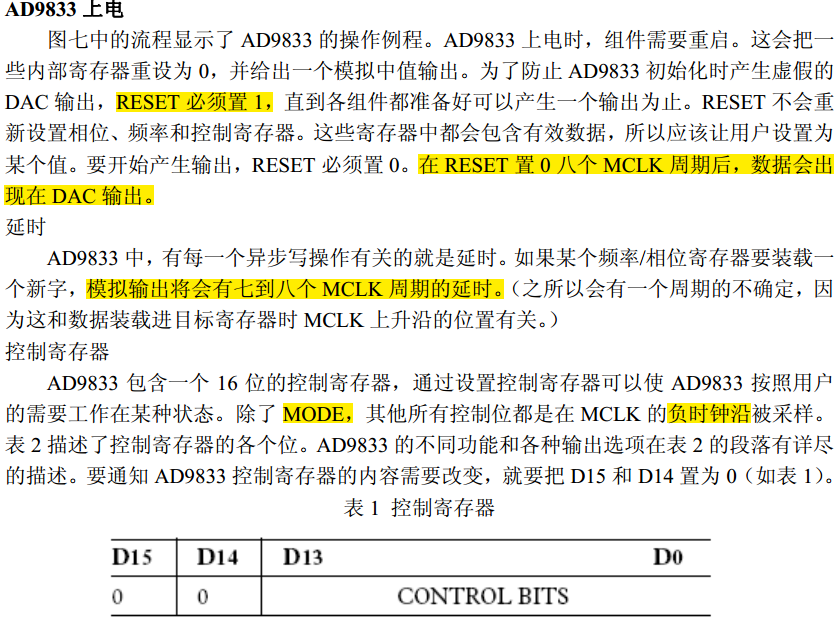

这里很关键

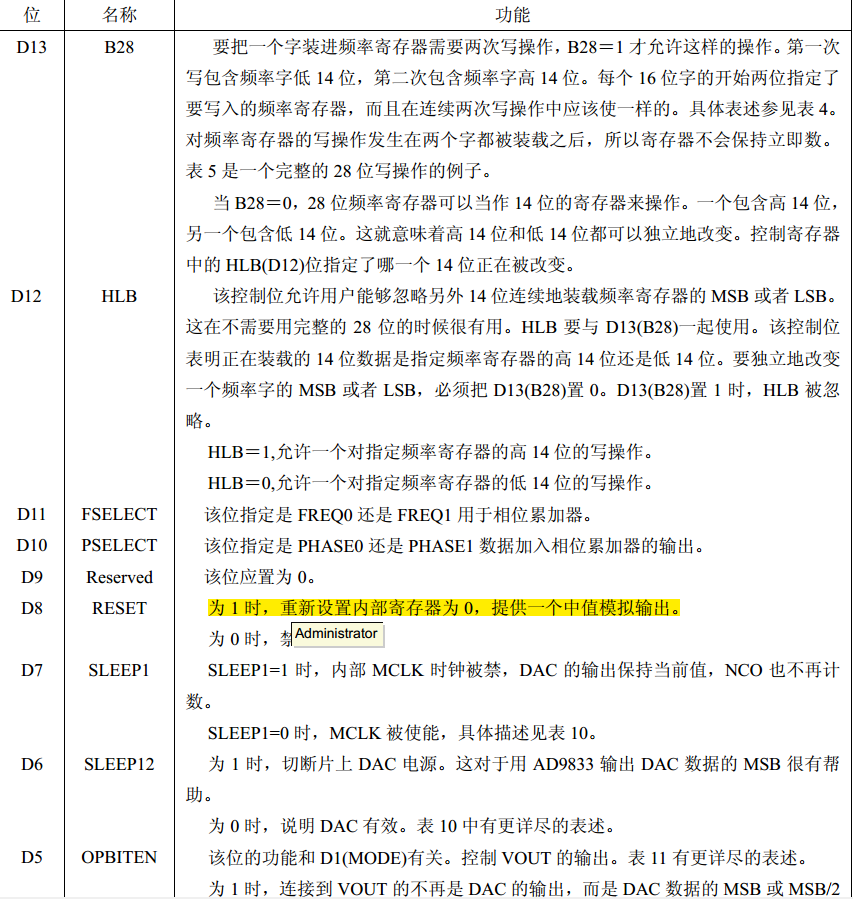

在这里插入图片描述

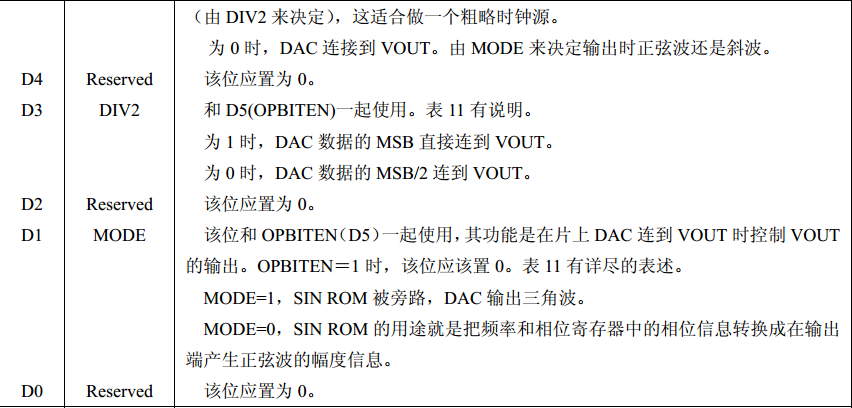

在这里插入图片描述

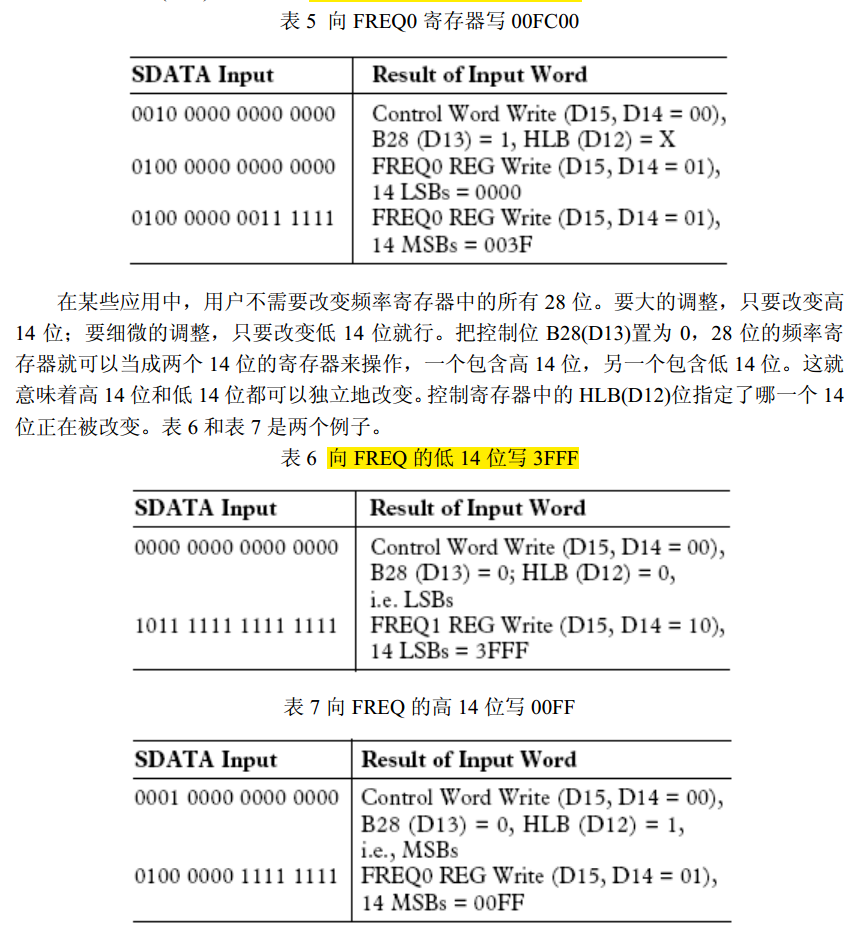

在这里插入图片描述

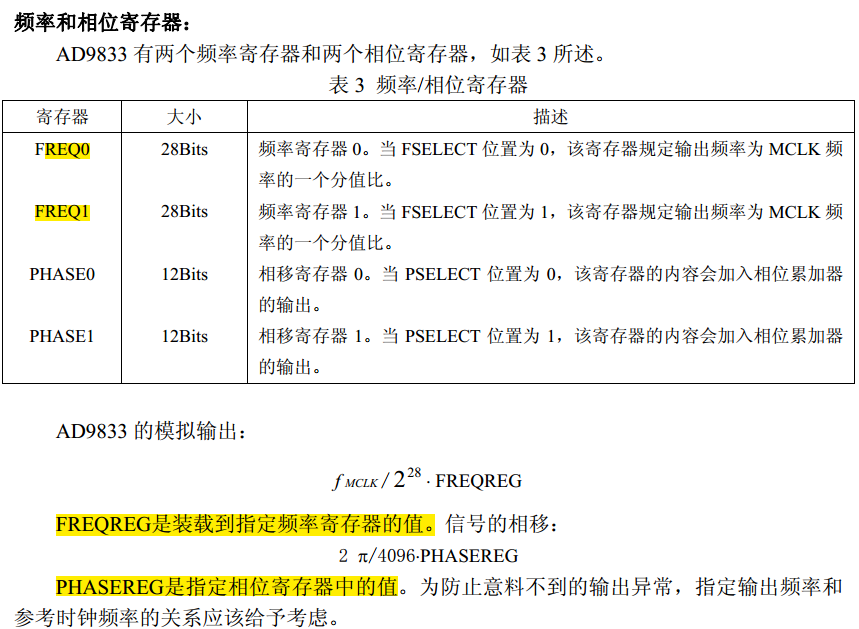

在这里插入图片描述

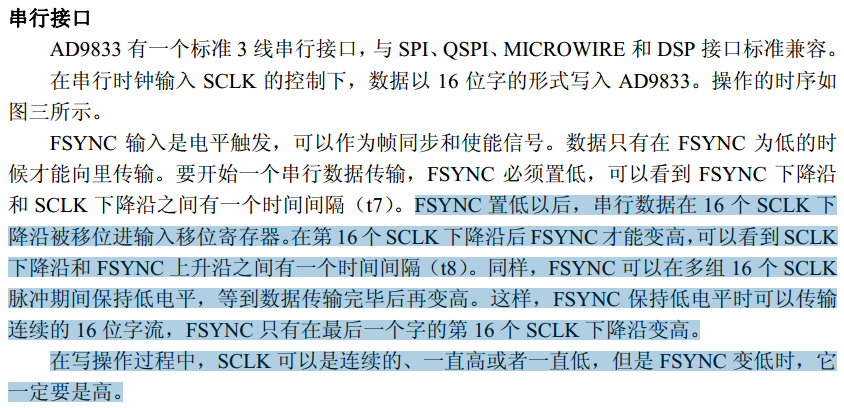

在这里插入图片描述

手册就先讲到这里，不明白的欢迎评论区留言，另外我会把代码还有手册一并发送给感兴趣的朋友。

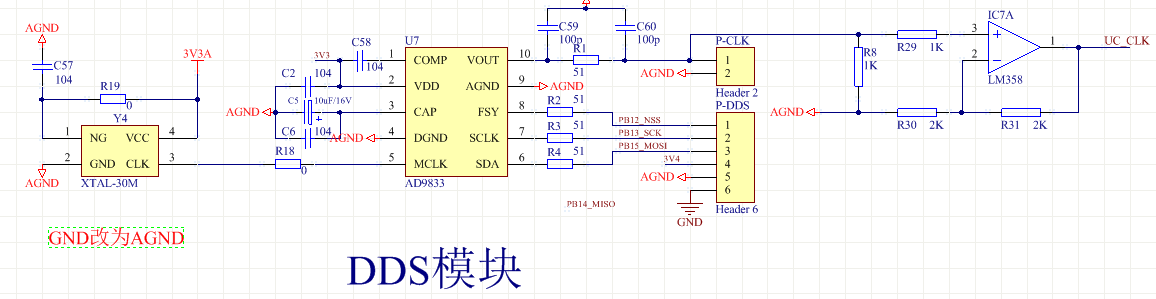

AD9833典型应用电路（亲测有效，可以直接拿走）

在这里插入图片描述
注意晶振是有源晶振。

软件部分

SPI驱动部分（建议用库函数版本调用STM32SPI功能，尽量不要IO模拟，测过时序之后你可能会明白，IO时序乱的yipi）

spi时序图：
在这里插入图片描述

SPI初始化

void SPI2_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;/*******************/RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );	RCC_APB1PeriphClockCmd(	RCC_APB1Periph_SPI2, ENABLE );	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);/*******这里很关键*************/GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;  //SPI_NSSGPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB,GPIO_Pin_12);GPIO_SetBits(GPIOB,GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15);SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPISPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//选择了串行时钟的稳态:时钟悬空高SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;	//数据捕获于第二个时钟沿SPI_InitStructure.SPI_NSS = SPI_NSS_Soft/*Hard  Soft*/;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_128;		//定义波特率预分频的值:波特率预分频值为256SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器SPI_Cmd(SPI2, ENABLE); //使能SPI外设//SPI2_ReadWriteByte(0xff);//启动传输
}

我用的是SPI2，假如你打算用SPI1的话，只需要配置一下IO，然后最重要的是SPI时钟千万别挂载错了，RCC_APB1PeriphClockCmd( RCC_APB1Periph_SPI2, ENABLE );改为RCC_APB2PeriphClockCmd( RCC_APB2Periph_SPI2, ENABLE );

而且一定要明白NSS管脚含义，AD9833要求写之前有一个拉低的过程，弄明白NSS信号软硬件管理到底什么含义，这里我推荐用软件管理模式，有内部信号接管，（这时候你就不用管主机的NSS了），这时候STM32的NSS管脚可以当普通IO使用，不过要手动拉高拉低NSS管脚（可以参考AD9833写操作时序）小遍在这里给大家安利一篇博客，这一部分说的比较详细。
https://blog.csdn.net/otto1230/article/details/100122559

SPI读写功能

u8 SPI2_ReadWriteByte(u8 TxData)
{		u8 retry=0;				 	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位{retry++;if(retry>200)return 0;}			  SPI_I2S_SendData(SPI2, TxData); //通过外设SPIx发送一个数据retry=0;while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET)//检查指定的SPI标志位设置与否:接受缓存非空标志位{retry++;if(retry>200)return 0;}	  						    return SPI_I2S_ReceiveData(SPI2); //返回通过SPIx最近接收的数据
}

一定一定要用这个函数，小遍在这吃过亏，一定要一读一写，否则可能出现写不进去的情况。反正强调一点，不管用SPI做什么，相信我老铁，没毛病。用这个读写函数一点问题都没有。

AD9833驱动代码（重点来了）

下面是头文件标注

ad9833.h#ifndef _AD9833_H_
#define _AD9833_H_/******************************************************************************/
/* Include Files                                                              */
/******************************************************************************/
#include "sys.h"
#define AD9833_FSYNC 	PBout(12)//这个是NSS管脚
/******************************************************************************/
/* AD9833                                                                    */
/******************************************************************************/
/* Registers */#define AD9833_REG_CMD		(0 << 14)
#define AD9833_REG_FREQ0	(1 << 14)
#define AD9833_REG_FREQ1	(2 << 14)
#define AD9833_REG_PHASE0	(6 << 13)
#define AD9833_REG_PHASE1	(7 << 13)/* Command Control Bits */#define AD9833_B28			(1 << 13)
#define AD9833_HLB			(1 << 12)
#define AD9833_FSEL0		(0 << 11)
#define AD9833_FSEL1		(1 << 11)
#define AD9833_PSEL0		(0 << 10)
#define AD9833_PSEL1		(1 << 10)
#define AD9833_PIN_SW		(1 << 9)
#define AD9833_RESET		(1 << 8)
#define AD9833_SLEEP1		(1 << 7)
#define AD9833_SLEEP12		(1 << 6)
#define AD9833_OPBITEN		(1 << 5)
#define AD9833_SIGN_PIB		(1 << 4)
#define AD9833_DIV2			(1 << 3)
#define AD9833_MODE			(1 << 1)#define AD9833_OUT_SINUS	((0 << 5) | (0 << 1) | (0 << 3))
#define AD9833_OUT_TRIANGLE	((0 << 5) | (1 << 1) | (0 << 3))
#define AD9833_OUT_MSB		((1 << 5) | (0 << 1) | (1 << 3))
#define AD9833_OUT_MSB2		((1 << 5) | (0 << 1) | (0 << 3))
/******************************************************************************/
/* Functions Prototypes                                                       */
/******************************************************************************/
/* Initializes the SPI communication peripheral and resets the part. */
unsigned char AD9833_Init(void);
/* Sets the Reset bit of the AD9833. */
void AD9833_Reset(void);
/* Clears the Reset bit of the AD9833. */
void AD9833_ClearReset(void);
/* Writes the value to a register. */
void AD9833_SetRegisterValue(unsigned short regValue);
/* Writes to the frequency registers. */
void AD9833_SetFrequency(unsigned short reg, float fout);
/* Writes to the phase registers. */
void AD9833_SetPhase(unsigned short reg, unsigned short val);
/* Selects the Frequency,Phase and Waveform type. */
void AD9833_Setup(unsigned short freq,unsigned short phase,unsigned short type);
void AD9833_SetFrequencyQuick(float fout,unsigned short type);unsigned char AD9833_SPI_Write(unsigned char* data,unsigned char bytesNumber);
#endif // _AD9833_H
ad9833.c
#define FCLK 30000000	//设置晶振频率
//#define RealFreDat    268435456.0/FCLK//总的公式为 Fout=（Fclk/2的28次方）*28位寄存器的值
double RealFreDat = 268435456.0/FCLK;
/********往ad9833写******************************/
unsigned char AD9833_SPI_Write(unsigned char* data,unsigned char bytesNumber)
{unsigned char i =0,j = 0;unsigned char writeData[5]	= {0,0, 0, 0, 0};AD9833_FSYNC =0;for(i = 0;i < bytesNumber;i ++){writeData[i] = data[i + 1];}for(i=0 ;i<bytesNumber ;i++) {					 	//while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET); //检查指定的SPI标志位设置与否:发送缓存空标志位SPI2_ReadWriteByte(writeData[i]);}AD9833_FSYNC = 1;delay_us(5);return i;
}void AD9833_SetRegisterValue(unsigned short regValue)
{unsigned char data[5] = {0x03, 0x00, 0x00};	data[1] = (unsigned char)((regValue & 0xFF00) >> 8);data[2] = (unsigned char)((regValue & 0x00FF) >> 0);    AD9833_SPI_Write(data,2);
}void AD9833_SetFrequency(unsigned short reg, float fout)
{unsigned short freqHi = reg;unsigned short freqLo = reg;unsigned long val=RealFreDat*fout;//F寄存器的值freqHi |= (val & 0xFFFC000) >> 14 ;freqLo |= (val & 0x3FFF);AD9833_SetRegisterValue(AD9833_B28);AD9833_SetRegisterValue(freqLo);AD9833_SetRegisterValue(freqHi);
}void AD9833_SetFrequencyQuick(float fout,unsigned short type)
{AD9833_SetFrequency(AD9833_REG_FREQ0, fout*1000);// 400 kHzAD9833_Setup(AD9833_FSEL0, AD9833_PSEL0, type);
}
unsigned char AD9833_Init(void)
{SPI2_Init();	AD9833_SetRegisterValue(AD9833_REG_CMD | AD9833_RESET);return (1);
}void AD9833_Setup(unsigned short freq,unsigned short phase,unsigned short type)
{unsigned short val = 0;val = freq | phase | type;AD9833_SetRegisterValue(val);
}

main.c
AD9833_Init();
AD9833_SetFrequencyQuick(0,AD9833_OUT_SINUS  );//输出频率  HZ    波形类型 /* SINUS TRIANGLE*/

大体就介绍到这，有问题的朋友可以评论区留言，或者微信都可以，欢迎交流。
