关于AD9833

AD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、信号激励和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。无需外部元件。频率寄存器为28位：时钟速率为25 MHz时，可以实现0.1 Hz的分辨率；而时钟速率为1 MHz时，则可以实现0.004 Hz的分辨率。AD9833通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电，AD9833具有省电功能。此功能允许关断器件中不用的部分，从而将功耗降至最低。例如，在产生时钟输出时，可以关断DAC从而降低功耗。

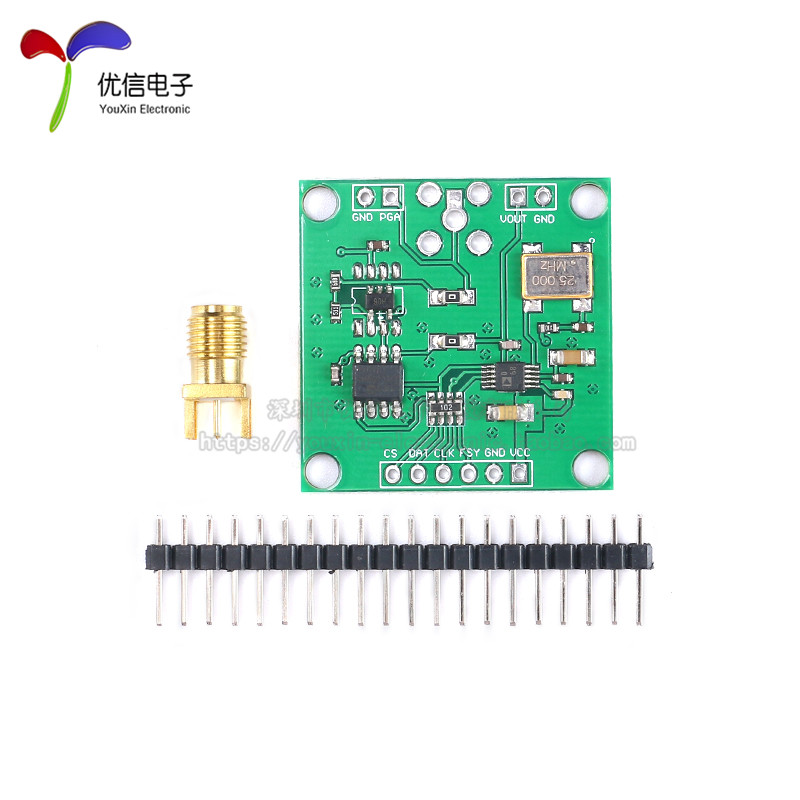

点击图片购买

相关参数

1 引脚说明：

引脚	名称	描述
1	COMP	DAC偏置引脚
2	VDD	模拟和数字接口部分的正电源。片内2.5V稳压器也采用VDD供电。VDD的值范围为2.3V至5.5V。VDD和AGND之间应连接一个0.1 uF和一个10 uF去耦电容。
3	CAP/2.5V	数字电路采用2.5V电源供电。当VDD超过2.7V时，此2.5V利用片内稳压器从VDD产生。该稳压器需要在CAP/2.5V至DGND之间连接一个典型值为100 nF的去耦电容。如果VDD小于或等于2.7V，则CAP/2.5V应与VDD直接相连。
4	DGND	数字地
5	MCLK	数字时钟输入。DDS输出频率是MCLK频率的一个分数，分数的分子是二进制数。输出频率精度和相位噪声均由此时钟决定。
6	SDATA	串行数据输入。16位串行数据字施加于此输入。
7	SCLK	串行时钟输入。数据在SCLK的各下降沿逐个输入AD9833。
8	FSYNC	低电平有效控制输入。FSYNC是输入数据的帧同步信号。当FSYNC变为低电平时，即告知内部逻辑,正在向器件中载入新数据字。
9	AGND	模拟地
10	VOUT	电压输出。AD9833的模拟和数字输出均通过此引脚提供。由于该器件片内有一个200Q电阻，因此无需连接外部负载电阻。

2：原理图

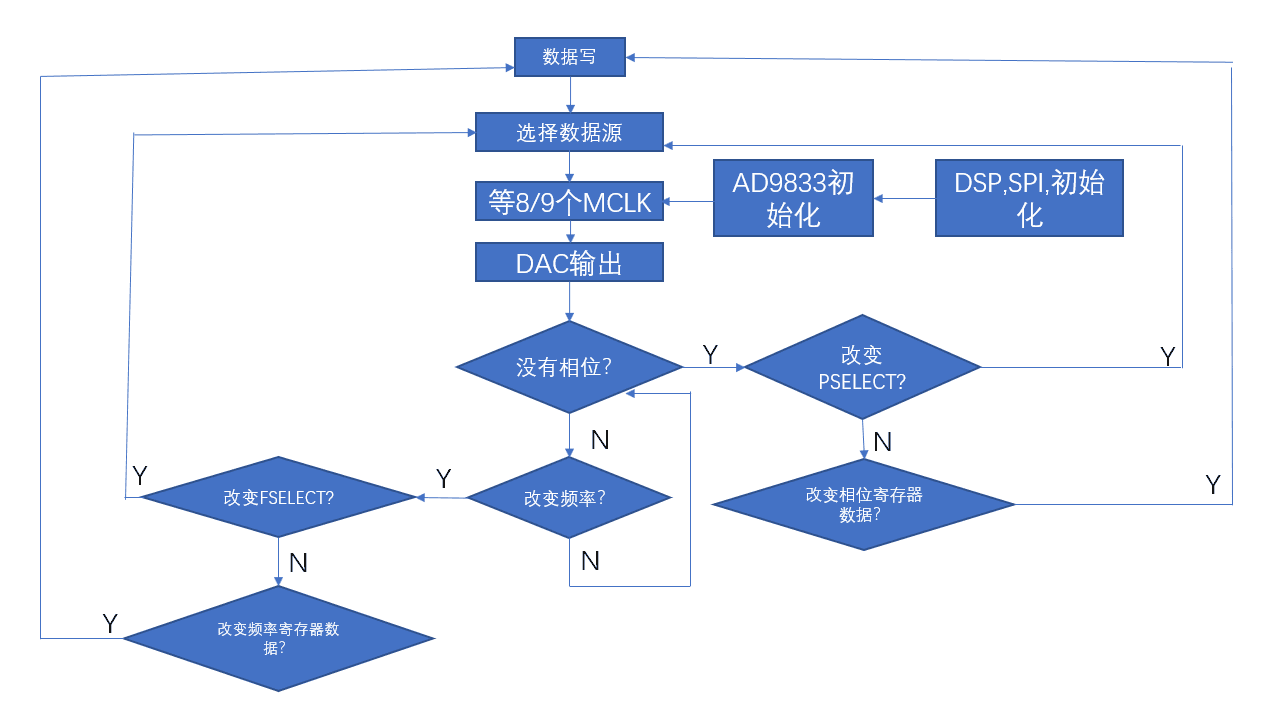

程序流程

代码片

所使用单片机为8051的单片机，实现输出正弦波的效果，下代码为AD9833头文件定义。

#define TRI_WAVE 	0  		//输出三角波
#define SIN_WAVE 	1		//输出正弦波
#define SQU_WAVE 	2		//输出方波void AD9833_WaveSeting(double frequence,unsigned int frequence_SFR,unsigned int WaveMode,unsigned int Phase );void AD9833_Init_GPIO(void);void AD9833_AmpSet(unsigned char amp);

if(WaveMode==TRI_WAVE) //输出三角波波形AD9833_Write(0x2002); if(WaveMode==SQU_WAVE)	//输出方波波形AD9833_Write(0x2028); if(WaveMode==SIN_WAVE)	//输出正弦波形AD9833_Write(0x2000);

上传程序

	AD9833_WaveSeting(2000.0,0,SIN_WAVE,0 );//2KHz,	频率寄存器0，正弦波输出 ,初相位0 AD9833_AmpSet(200);	//设置幅值，幅值最大 255

程序配置的输出正弦波，然后采用示波器拉出波形可见如下图所示

总结

此模块在应用领域中，可以作为波形信号发生器，对于51单片机来说可以做一个小型信号发生器，程序中附带调节幅度和频率等代码，长期发布此类文章，喜欢的点个关注吧。
