二叉排序树（二叉查找树、二叉搜索树）（图解+完整代码）

article/2025/8/25 3:37:03

目录

⚽1.什么是二叉排序树

🏐2.构建二叉排序树

🏀3.二叉排序树的查找操作

🥎4.二叉排序树的删除

🎱5.完整代码

⚽1.什么是二叉排序树

我们直接看它的性质：

  • 若它的左子树不空，则左子树上所有结点的值均小于它根结点的值。
  • 若它的右子树不空，则右子树上所有结点的值均大于它根结点的值。
  • 它的左、右树又分为⼆叉排序树

显然，二叉排序树与二叉树一样，也是通过递归的形式定义的。因此，它的操作也都是基于递归的方式。

二叉排序树也叫二叉查找树、二叉搜索树，既然名字都不一般，那它显然和普通的二叉树不同。那到底有什么不同，它的特点或者优点在哪里呢？不妨，我们来构建一棵二叉树。

🏐2.构建二叉排序树

假设我们有以下数据，我们按从左到右的顺序来构建二叉排序树：

  1. 首先，将8作为根节点
  2. 插入3，由于3小于8，作为8的左子树
  3. 插入10，由于10大于8，作为8的右子树
  4. 插入1，由于1小于8，进入左子树3，1又小于3，则1为3的左子树
  5. 插入6，由于6小于8，进入左子树3，6又大于3，则6为3的右子树
  6. 插入14，由于14大于8，进入右子树10，14又大于10，则14为10的右子树
  7. 插入4，由于4小于8，进入左子树3，4又大于3，进入右子树6，4还小于6，则4为6的左子树
  8. 插入7，由于7小于8，进入左子树3，7又大于3，进入右子树6，7还大于于6，则7为6的右子树
  9. 插入13，由于13大于8，进入右子树10，又13大于10，进入右子树14,13小于14，则13为14的左子树

经过以上的逻辑，这棵二叉排序树构建完成。



我们可以看出：

  • 只要左子树为空，就把小于父节点的数插入作为左子树
  • 只要右子树为空，就把大于父节点的数插入作为右子树
  • 如果不为空，就一直往下去搜索，直到找到合适的插入位置

 了解了如何构建后，我们不禁要问，这有啥用呀？感觉没啥特别的地方呢？别急！我们马上揭晓！

我们对这棵二叉树进行中序遍历，看看会发生什么？你自己试一试！

没错，这棵二叉树中序遍历结果为：

 根据以上思路，我们其实就可以写出代码了，构建的过程其实就是插入的过程：

void insert(int key)
{//定义一个临时指针 用于移动Node* temp = root;//方便移动 以及 跳出循环Node* prev = NULL;//定位到待插入位置的前一个结点while (temp != NULL){prev = temp;if (key < temp->data){temp = temp->left;}else if(key > temp->data){temp = temp->right;}else{return;}}if (key < prev->data){prev->left = (Node*)malloc(sizeof(Node));prev->left->data = key;prev->left->left = NULL;prev->left->right = NULL;}else{prev->right = (Node*)malloc(sizeof(Node));prev->right->data = key;prev->right->left = NULL;prev->right->right = NULL;}
}

🏀3.二叉排序树的查找操作

它既然也叫二叉查找树，那想必会非常方便我们查找吧！它的操作并不是把中序遍历的结果存入数组，然后在有序数组里查找，而是直接在树上查找。其操作与二分查找非常相似，我们来查找7试一试？（这里要说明以下：在正常的数据结构中，由于数据量很大，所以我们也不知道我们想要的元素在不在里面；同时也不知道每个元素具体是多少，只知道他们的大小关系。我们是在此基础上进行查找）

  1. 首先，访问根节点8
  2. 根据性质，7比8小，所以如果7存在，那应该在8的左子树那边，访问8的左子树
  3. 访问到了3，根据第2步的思想，访问3的右子树
  4. 访问到了6，继续访问6的右子树
  5. 访问到了7，刚好找到啦！

 显然，它的效率会比在无序数组中挨着查找快多了吧！我们直接上代码。

/*查找元素key*/
bool search(Node* root, int key)
{while (root != NULL){if (key == root->data)return true;else if (key < root->data)root = root->left;elseroot = root->right;}return false;
}

🥎4.二叉排序树的删除

那么删除就稍微比查找与插入复杂一点，因为需要分类讨论了。

1.被删除结点为叶子结点

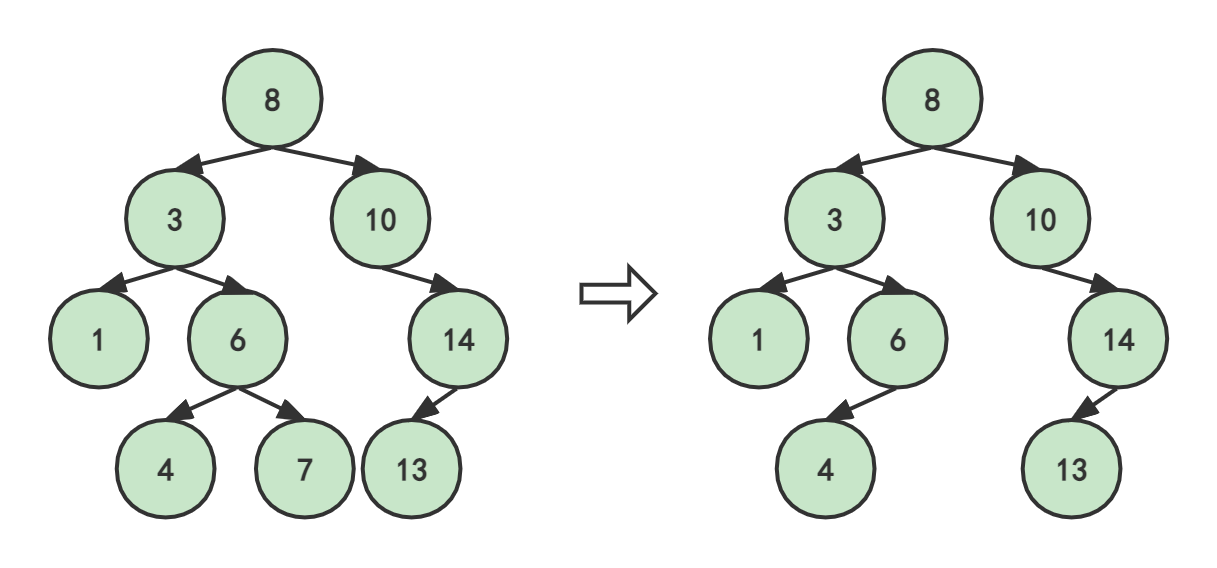

直接从二叉排序中删除即可，不会影响到其他结点。例如删去7：

2.被删除结点D仅有一个孩子

  • 如果只有左孩子，没有右孩子，那么只需要把要删除结点的左孩子连接到要删除结点的父亲结点，然后删除D结点；
  • 如果只有右孩子，没有左孩子，那么只要将要删除结点D的右孩子连接到要删除结点D的父亲结点，然后删除D结点。

以D=14为例：它没有右孩子，只有左孩子。（先把10指向14的右指针移动，去指向13，然后再删除14）

 再以D=10为例，它没有左孩子，只有右孩子。（先把8指向10的右指针移动，去指向14，然后再删除10）

 3.被删除结点左右孩子都在

这种情况就要复杂很多了。但没有关系，依然会讲的很清楚。

我们先假设删除根节点8，看看会发生什么？

我们的目标依然是要保证删除结点8后，再次中序遍历它，仍不改变其升序的排列方式。 那么我们只有用7或者10来替换8原来的位置。

我们先看7来顶替位置

 此时7从叶子结点“升迁”到了根节点（只是刚好要删除的结点为根节点，如果删除3，就替换3的位置）

我们再看10来顶替位置

这时候我们就应该会产生两个问题：

为什么是7或者10来替换8的位置？

显然，7与10是挨着8的，如果用其他元素替换则会打扰其顺序。

那7和10怎么在二叉排序树中找到呢？

  • 显然，7在8左子树的“最右边”，10在8右子树的“最左边”。根据二叉排序树的插入方式，比8小的元素一定在左子树，而我们又要找到比8小的最大的数，这样才能保证他们俩在顺序上是挨着的，所以它又会在8的左子树的最右边。同理也可以找到10.

 根据此方法，我们可以直接给出代码

int delete_node(Node* node, int key)
{if (node == NULL){return -1;}else{if (node->data == key){//当我执行删除操作 需要先定位到删除结点的前一个结点（父节点）Node* tempNode = prev_node(root, node, key);Node* temp = NULL;//如果右子树为空，只需要重新连接结点（包含叶子结点），直接删除if (node->right == NULL){temp = node;node = node->left;/*判断待删除结点是前一个结点的左边还是右边*/if (tempNode->left->data == temp->data){Node* free_node = temp;tempNode->left = node;free(free_node);free_node = NULL;}else{Node* free_node = temp;tempNode->right = node;free(free_node);free_node = NULL;}}else if (node->left == NULL){temp = node;node = node->right;if (tempNode->left->data == temp->data){Node* free_node = temp;tempNode->left = node;free(free_node);free_node = NULL;}else{Node* free_node = temp;/tempNode->right = node;free(free_node);free_node = NULL;}}else//左右子树都不为空{temp = node;/*往左子树 找最大值*/Node* left_max = node;//找最大值的临时指针left_max = left_max->left;//先到左孩子结点while (left_max->right != NULL) {temp = left_max;left_max = left_max->right;}node->data = left_max->data;if (temp != node){temp->right = left_max->left;free(left_max);left_max = NULL;}else{temp->left = left_max->left;free(left_max);left_max = NULL;}}}else if(key < node->data){delete_node(node->left, key);}else if (key > node->data){delete_node(node->right, key);}}
}

🎱5.完整代码

#include<stdio.h>
#include<stdlib.h>
typedef struct SortTree {int data;//存放数据的数据域struct SortTree* left;//指针域 左指针struct SortTree* right;//指针域 右指针
}Node;
/*全局变量*/
Node* root;//根节点void Init(int);//初始化操作
void insert(int);//插入操作
void show(Node*);
int delete_node(Node*, int);
Node* prev_node(Node*, Node*, int);
bool search(Node* root, int key);
int main()
{Init(8);insert(4);insert(2);insert(5);insert(10);insert(9);insert(13);show(root);delete_node(root, 8);delete_node(root, 13);printf("\n");show(root);
}/*初始化根节点
int key : 根节点的值
*/
void Init(int key)
{root = (Node*)malloc(sizeof(Node));root->data = key;root->left = NULL;root->right = NULL;
}void insert(int key)
{//定义一个临时指针 用于移动Node* temp = root;//方便移动 以及 跳出循环Node* prev = NULL;//定位到待插入位置的前一个结点while (temp != NULL){prev = temp;if (key < temp->data){temp = temp->left;}else if(key > temp->data){temp = temp->right;}else{return;}}if (key < prev->data){prev->left = (Node*)malloc(sizeof(Node));prev->left->data = key;prev->left->left = NULL;prev->left->right = NULL;}else{prev->right = (Node*)malloc(sizeof(Node));prev->right->data = key;prev->right->left = NULL;prev->right->right = NULL;}
}void show(Node* root)
{if (root == NULL){return;}show(root->left);printf("%d ", root->data);show(root->right);
}
/*查找元素key*/
bool search(Node* root, int key)
{while (root != NULL){if (key == root->data)return true;else if (key < root->data)root = root->left;elseroot = root->right;}return false;
}
int delete_node(Node* node, int key)
{if (node == NULL){return -1;}else{if (node->data == key){//当我执行删除操作 需要先定位到前一个结点Node* tempNode = prev_node(root, node, key);Node* temp = NULL;/*如果右子树为空 只需要重新连接结点叶子的情况也包含进去了 直接删除*/if (node->right == NULL){temp = node;node = node->left;/*为了判断 待删除结点是前一个结点的左边还是右边*/if (tempNode->left->data == temp->data){Node* free_node = temp;//释放用的指针tempNode->left = node;free(free_node);free_node = NULL;}else{Node* free_node = temp;//释放用的指针tempNode->right = node;free(free_node);free_node = NULL;}}else if (node->left == NULL){temp = node;node = node->right;if (tempNode->left->data == temp->data){Node* free_node = temp;//释放用的指针tempNode->left = node;free(free_node);free_node = NULL;}else{Node* free_node = temp;//释放用的指针tempNode->right = node;free(free_node);free_node = NULL;}}else//左右子树都不为空{temp = node;/*往左子树 找最大值*/Node* left_max = node;//找最大值的临时指针left_max = left_max->left;//先到左孩子结点while (left_max->right != NULL) {temp = left_max;left_max = left_max->right;}node->data = left_max->data;if (temp != node){temp->right = left_max->left;free(left_max);left_max = NULL;}else{temp->left = left_max->left;free(left_max);left_max = NULL;}}}else if(key < node->data){delete_node(node->left, key);}else if (key > node->data){delete_node(node->right, key);}}
}
/*定位到待删除节点的前一个结点
Node* root 从根节点开始
Node* node 待删除的结点
int key 待删除数据
*/
Node* prev_node(Node* root, Node* node, int key)
{if (root == NULL || node == root){return node;}else{if (root->left != NULL && root->left->data == key){return root;}else if(root->right != NULL && root->right->data == key){return root;}else if (key < root->data){return prev_node(root->left, node, key);}else{return prev_node(root->right, node, key);}}
}

本结就到这里啦，感谢你的支持！
