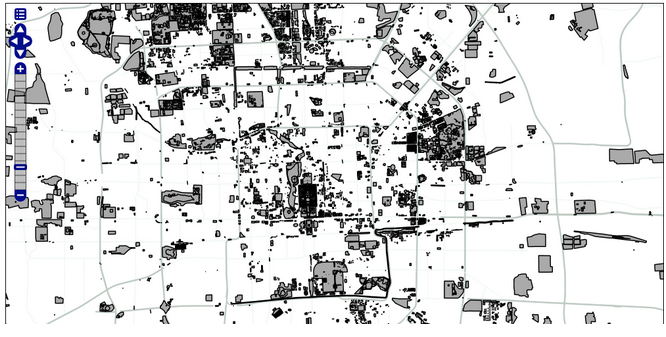

图 利用OSM数据简单发布的北京地图服务
一、OSM是什么
开放街道图(OpenStreetMap，简称OSM)是一个网上地图协作计划，目标是创造一个内容自由且能让所有人编辑的世界地图(wiki：http://wiki.openstreetmap.org/wiki/Main_Page)。尤其值得称道的是，osm数据开源，可以自由下载使用。
二、OSM数据结构
OpenStreetMap包括空间数据以及属性数据。其中空间数据主要包括三种：点(Nodes)、路(Ways)和关系(Relations)，这三种原始构成了整个地图画面。其中，Nodes定义了空间中点的位置；Ways定义了线或区域；Relations(可选的)定义了元素间的关系。
2.1. Node
node通过经纬度定义了一个地理坐标点。同时，还可以height=*标示物体所海拔；通过layer=*和 level=*，可以标示物体所在的地图层面与所在建筑物内的层数；通过place=*and name=*来表示对象的名称。同时，way也是通过多个点(node)连接成线(面)来构成的。
2.2. Way
通过2-2000个点(nodes)构成了way。way可表示如下3种图形事物(非闭合线(Open polyline)、闭合线(Closed polyline)、区域(Area))。对于超过2000 nodes的way，可以通过分割来处理。
a)Open polyline
非闭合线：收尾不闭合的线段。通常可用于表示现实中的道路、河流、铁路等。
b)Closed polyline
闭合线：收尾相连的线。例如可以表示现实中的环线地铁。
c)Area
区域：闭合区域。通常使用landuse=*来标示区域等。
2.3. Relation
一个Relation是用来描述两个或多个基元的相互关系(nodes, ways 或者其他的relations)，相互的关系通过role来定义，包括：
a)route ：定义公路、自行车道、铁路等
b)多个多边形：定义area例如建筑、河堤等
c)边界：装门用来定义行政边界
d)限制：用于描述限制比如“非左转”
2.4. Tag
标签不是地图基本元素，但是各元素都通过tag来记录数据信息。通过'key' and a 'value'来对数据进行记录(了解xml或者数据库的应该都比较清楚了吧？)。例如，可以通过highway=residential来定义居住区道路；同时，可以使用附加的命名空间来添加附加信息，例如：maxspeed:winter=*就表示冬天的最高限速。
三、OSM数据及下载
osm数据格式主要有以下几种，可以通过以下网站下载数据。
osm数据格式：
OSM XML– xml-format provided by the API
PBF– highly compressed, optimized binary format similar to the API
o5m– for high-speed processing, uses PBF coding, has same structure as XML format
OSMJSON– json variant of OSM XML
osm数据下载网站：
四、基于OSM数据搭建一个地图服务

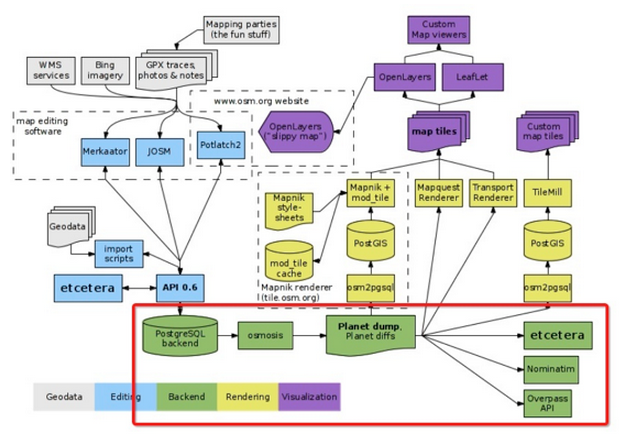

OSM wiki提供了张架构图，很有价值，我们可以按此架构图一步步进行探索。
4.1. 数据库
Postgresql+插件PostGIS非常适合存储地理空间数据，上面架构图的底层数据库也是此搭配，因此我们也使用此搭配。
a)下载postgresql+postGIS插件
sudoapt-get installpostgresql postgresql-contrib postgis postgresql-9.1-postgis
安装完毕，我们需要更改postgres用户的密码，否则我们就没法使用这个数据库服务器。以postgres这个系统用户的身份运行psql命令，在终端中输入如下：
sudo su postgres -c psql template1
这时候会出现新的提示符，输入下面两个命令，用新密码替换 ：
ALTER USER postgres WITH PASSWORD ' ';
b)创建用户及数据库
postgres# CREATE USER zhanlijun WITH PASSWORD 'xxxx';
postgres# CREATE DATABASE osm;
postgres# GRANT ALL PRIVILEGES ON DATABASE osm to zhanlijun;
c)为数据库添加空间扩展
CREATEEXTENSION postgis;
-- Enable Topology
CREATEEXTENSION postgis_topology;
-- fuzzy matching needed for Tiger
CREATEEXTENSION fuzzystrmatch;
-- 地理编码
CREATEEXTENSION postgis_tiger_geocoder;
-- 用于存储属性tags，key-value
CREATEEXTENSION hstore;
4.2. 导入数据
从网站上下载的osm数据一般是文件格式(如xml、pbf等)，为了使用我们需要将其导入到数据库中，这就需要导入工具，架构图使用了osmpsis，但是使用起来并不友好，推荐使用osm2pgsql。
a)安装osm2pgsql
Run sudo apt-get install software-properties-commonto install the command add-apt-repository if the command can't be found.
Runsudo add-apt-repository ppa:kakrueger/openstreetmapto add the PPA
Run sudo apt-get updateto update your packaging system.
Run sudo apt-get install osm2pgsqlto install the osm2pgsql package.
b)安装protobuf(为了导入pbf格式数据)
sudoapt-get installlibprotobuf-c0-dev protobuf-c-compiler
c)导入数据库
osm2pgsql -s -U zhanlijun -d osm /Users/zhanlijun/Downloads/planet_116.104,39.667_116.892,40.066.osm.pbf -H localhost -W;
注：osm2pgsql导入数据有两种模式，normal and slim mode。
normal mode会在内存中产生如下三张中间表，并在导入结束后丢弃，因此速度较快。
planet_osm_nodes
planet_osm_ways
planet_osm_rels
而slim mode则将中间结果完全放置到数据库中。slim模式的好处是方便更新。
两者使用的区别在于是否加“-s”，加了表示slimmode，本文使用slim mode。

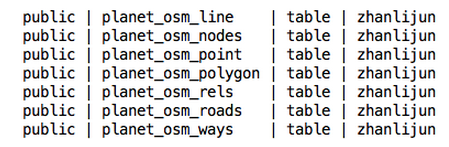

使用slim mode导入数据后在数据库中会产生如下表。
4.3. 渲染
数据已经导入到postgresql了，下面需要将数据渲染出来，也就是将postgresql中的矢量数据渲染成图片。
4.3.1 使用Mapnik进行渲染
目前最出名的开源地图渲染引擎莫过于Mapnik。
Mapnik可以渲染多种数据源，包括数据库如postgresql，以及文件格式数据例如shapefile、osm.xml格式等。
1)打开python编辑器
1 python
2)导入mapnik python bindings
1 import mapnik
3)创建地图
1 m = mapnik.Map(600,300) #创建一个地图：宽600 高300
2 #m.srs 是该地图的投影，默认是'+proj=longlat +ellps=WGS84 +datum=WGS84 +no_defs'
3 m.background = mapnik.Color('steelblue') #设置背景色
4)创建样式
根据我们需求设置样式，样式决定了最终渲染的结果。
1 s = mapnik.Style() #style对象
2 r = mapnik.Rule() #rule对象来管理符号
3 #多边形填充符号
4 polygon_symbolizer = mapnik.PolygonSymbolizer(mapnik.Color('#f2eff9'))5 r.symbols.append(polygon_symbolizer)6 #多边形边界填充符号
7 line_symbolizer = mapnik.LineSymbolizer(mapnik.Color('rgb(50%,50%,50%)'),0.1)8 r.symbols.append(line_symbolizer)9 s.rules.append(r)10 #将样式加入地图
11 m.append_style('My Style',s)
5)创建数据源
1 ds=mapnik.Shapefile(file='Users/zhanlijun/Downloads/110m-admin-0-countries/ne_110m_admin_0_countries.shp')
6)创建图层
mapnik的layer是数据的基础容器。
1 layer = mapnik.Layer('world')#新建一个叫world的图层
2 #layer.srs 默认是'+proj=longlat +ellps=WGS84 +datum=WGS84 +no_defs'
3 layer.datasource =ds4 layer.styles.append('My Style')
7)准备map渲染
1 m.layers.append(layer) #将layer加到地图
2 m.zoom_all() #将数据zoom_all，如果不用，结果将是空白

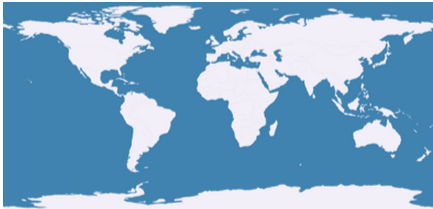

8)渲染地图
4.3.2 使用TileMill进行渲染
Mapnik使用起来并不容易，尤其是配置样式的时候，下面我们使用TileMill进行渲染，TileMill的内核是Mapnik。
TileMill的好处是所见即所得，右边配置样式，左边能马上显示出结果。此外还可以将结果展示出来(下图就是利用TileMill渲染北京osm数据的结果)。
4.4 一体化解决方案
GeoServer + OpenLayers +PostGIS叠加显示动态矢量数据。
安装geoserver
sudo apt-get update
sudo apt-get install unzip openjdk-6-jre
echo "export JAVA_HOME=/usr/lib/jvm/java-6-openjdk-amd64" >> ~/.bashrc
source ~/.bashrc
unzip -a geoserver-2.3.5-bin.zip
cd geoserver-2.3.5/bin
./startup.sh &
