使用kinect2.0做动作识别和动作计数

article/2025/10/16 6:12:13

利用kinect2结构光相机进行运动动作识别和运动计数，不仅可以测量运动人员的卡路里，也可以测出运动速度和做功，并对于运动的动作做出科学规范的指导。

这里我们选用kinect2和windows系统作为开发工具来进行开发。如果要进行运动动作的识别，第一步需要对于采集运动的信息，比如人体的骨骼关键点信息，这里我们以手为采集对象，同时判断手是否有抓握杆的行为来进行运动的信息采集。同时我们这里以深蹲作为示范，举例如何进行运动动作的判定和计数。

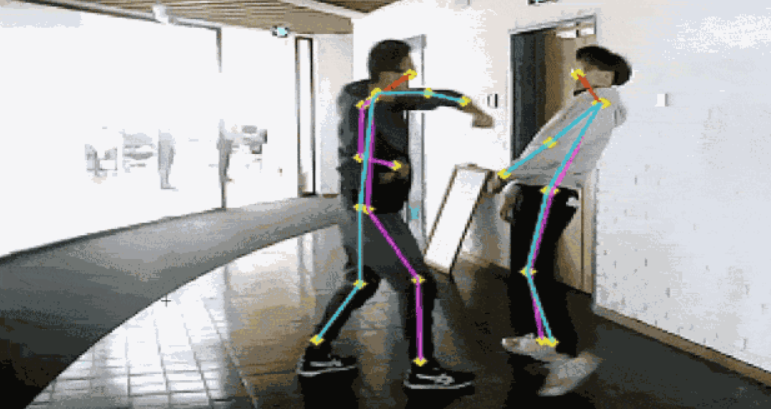

人体关键点的效果如图所示
在这里插入图片描述

通过kinect2提供的接口，我们可以获取到人体各个骨骼关节点的三维信息

这里我把windows下获取人体骨骼关节点的信息的代码放在这里

//这里是.h文件
#ifndef __APP__
#define __APP__#include <Windows.h>
#include <Kinect.h>
#include <opencv2/opencv.hpp>#include <vector>
#include <array>#include <wrl/client.h>
using namespace Microsoft::WRL;class Kinect
{
private:// SensorComPtr<IKinectSensor> kinect;// Coordinate MapperComPtr<ICoordinateMapper> coordinateMapper;// ReaderComPtr<IColorFrameReader> colorFrameReader;ComPtr<IBodyFrameReader> bodyFrameReader;// Color Bufferstd::vector<BYTE> colorBuffer;int colorWidth;int colorHeight;unsigned int colorBytesPerPixel;cv::Mat colorMat;// Body Bufferstd::array<IBody*, BODY_COUNT> bodies = { nullptr };std::array<cv::Vec3b, BODY_COUNT> colors;public:// ConstructorKinect();// Destructor~Kinect();// Processingvoid run();private:// Initializevoid initialize();// Initialize Sensorinline void initializeSensor();// Initialize Colorinline void initializeColor();// Initialize Bodyinline void initializeBody();// Finalizevoid finalize();// Update Datavoid update();// Update Colorinline void updateColor();// Update Bodyinline void updateBody();// Draw Datavoid draw();// Draw Colorinline void drawColor();// Draw Bodyinline void drawBody();// Draw Circleinline void drawEllipse( cv::Mat& image, const Joint& joint, const int radius, const cv::Vec3b& color, const int thickness = -1 );// Draw Hand Stateinline void drawHandState( cv::Mat& image, const Joint& joint, HandState handState, TrackingConfidence handConfidence );// Show Datavoid show();// Show Bodyinline void showBody();
};#endif // __APP__

//这里是cpp文件
#include "app.h"
#include "util.h"#include <thread>
#include <chrono>#include <ppl.h>// Constructor
Kinect::Kinect()
{// Initializeinitialize();
}// Destructor
Kinect::~Kinect()
{// Finalizefinalize();
}// Processing
void Kinect::run()
{// Main Loopwhile( true ){// Update Dataupdate();// Draw Datadraw();// Show Datashow();// Key Checkconst int key = cv::waitKey( 10 );if( key == VK_ESCAPE ){break;}}
}// Initialize
void Kinect::initialize()
{cv::setUseOptimized( true );// Initialize SensorinitializeSensor();// Initialize ColorinitializeColor();// Initialize BodyinitializeBody();// Wait a Few Seconds until begins to Retrieve Data from Sensor ( about 2000-[ms] )std::this_thread::sleep_for( std::chrono::seconds( 2 ) );
}// Initialize Sensor
inline void Kinect::initializeSensor()
{// Open SensorERROR_CHECK( GetDefaultKinectSensor( &kinect ) );ERROR_CHECK( kinect->Open() );// Check OpenBOOLEAN isOpen = FALSE;ERROR_CHECK( kinect->get_IsOpen( &isOpen ) );if( !isOpen ){throw std::runtime_error( "failed IKinectSensor::get_IsOpen( &isOpen )" );}// Retrieve Coordinate MapperERROR_CHECK( kinect->get_CoordinateMapper( &coordinateMapper ) );
}// Initialize Color
inline void Kinect::initializeColor()
{// Open Color ReaderComPtr<IColorFrameSource> colorFrameSource;ERROR_CHECK( kinect->get_ColorFrameSource( &colorFrameSource ) );ERROR_CHECK( colorFrameSource->OpenReader( &colorFrameReader ) );// Retrieve Color DescriptionComPtr<IFrameDescription> colorFrameDescription;ERROR_CHECK( colorFrameSource->CreateFrameDescription( ColorImageFormat::ColorImageFormat_Bgra, &colorFrameDescription ) );ERROR_CHECK( colorFrameDescription->get_Width( &colorWidth ) ); // 1920ERROR_CHECK( colorFrameDescription->get_Height( &colorHeight ) ); // 1080ERROR_CHECK( colorFrameDescription->get_BytesPerPixel( &colorBytesPerPixel ) ); // 4// Allocation Color BuffercolorBuffer.resize( colorWidth * colorHeight * colorBytesPerPixel );
}// Initialize Body
inline void Kinect::initializeBody()
{// Open Body ReaderComPtr<IBodyFrameSource> bodyFrameSource;ERROR_CHECK( kinect->get_BodyFrameSource( &bodyFrameSource ) );ERROR_CHECK( bodyFrameSource->OpenReader( &bodyFrameReader ) );// Initialize Body BufferConcurrency::parallel_for_each( bodies.begin(), bodies.end(), []( IBody*& body ){SafeRelease( body );} );// Color Table for Visualizationcolors[0] = cv::Vec3b( 255,   0,   0 ); // Bluecolors[1] = cv::Vec3b(   0, 255,   0 ); // Greencolors[2] = cv::Vec3b(   0,   0, 255 ); // Redcolors[3] = cv::Vec3b( 255, 255,   0 ); // Cyancolors[4] = cv::Vec3b( 255,   0, 255 ); // Magentacolors[5] = cv::Vec3b(   0, 255, 255 ); // Yellow
}// Finalize
void Kinect::finalize()
{cv::destroyAllWindows();// Release Body BufferConcurrency::parallel_for_each( bodies.begin(), bodies.end(), []( IBody*& body ){SafeRelease( body );} );// Close Sensorif( kinect != nullptr ){kinect->Close();}
}// Update Data
void Kinect::update()
{// Update ColorupdateColor();// Update BodyupdateBody();
}// Update Color
inline void Kinect::updateColor()
{// Retrieve Color FrameComPtr<IColorFrame> colorFrame;const HRESULT ret = colorFrameReader->AcquireLatestFrame( &colorFrame );if( FAILED( ret ) ){return;}// Convert Format ( YUY2 -> BGRA )ERROR_CHECK( colorFrame->CopyConvertedFrameDataToArray( static_cast<UINT>( colorBuffer.size() ), &colorBuffer[0], ColorImageFormat::ColorImageFormat_Bgra ) );
}// Update Body
inline void Kinect::updateBody()
{// Retrieve Body FrameComPtr<IBodyFrame> bodyFrame;const HRESULT ret = bodyFrameReader->AcquireLatestFrame( &bodyFrame );if( FAILED( ret ) ){return;}// Release Previous BodiesConcurrency::parallel_for_each( bodies.begin(), bodies.end(), []( IBody*& body ){SafeRelease( body );} );// Retrieve Body DataERROR_CHECK( bodyFrame->GetAndRefreshBodyData( static_cast<UINT>( bodies.size() ), &bodies[0] ) );
}// Draw Datax
void Kinect::draw()
{// Draw ColordrawColor();// Draw BodydrawBody();
}// Draw Color
inline void Kinect::drawColor()
{// Create cv::Mat from Color BuffercolorMat = cv::Mat( colorHeight, colorWidth, CV_8UC4, &colorBuffer[0] );
}// Draw Body
inline void Kinect::drawBody()
{// Draw Body Data to Color DataConcurrency::parallel_for( 0, BODY_COUNT, [&]( const int count ){const ComPtr<IBody> body = bodies[count];if( body == nullptr ){return;}// Check Body TrackedBOOLEAN tracked = FALSE;ERROR_CHECK( body->get_IsTracked( &tracked ) );if( !tracked ){return;}// Retrieve Jointsstd::array<Joint, JointType::JointType_Count> joints;ERROR_CHECK( body->GetJoints( static_cast<UINT>( joints.size() ), &joints[0] ) );Concurrency::parallel_for_each( joints.begin(), joints.end(), [&]( const Joint& joint ){// Check Joint Trackedif( joint.TrackingState == TrackingState::TrackingState_NotTracked ){return;}// Draw Joint PositiondrawEllipse( colorMat, joint, 5, colors[count] );// Draw Left Hand Stateif( joint.JointType == JointType::JointType_HandLeft ){HandState handState;TrackingConfidence handConfidence;ERROR_CHECK( body->get_HandLeftState( &handState ) );ERROR_CHECK( body->get_HandLeftConfidence( &handConfidence ) );drawHandState( colorMat, joint, handState, handConfidence );}// Draw Right Hand Stateif( joint.JointType == JointType::JointType_HandRight ){HandState handState;TrackingConfidence handConfidence;ERROR_CHECK( body->get_HandRightState( &handState ) );ERROR_CHECK( body->get_HandRightConfidence( &handConfidence ) );drawHandState( colorMat, joint, handState, handConfidence );}} );/*// Retrieve Joint Orientationsstd::array<JointOrientation, JointType::JointType_Count> orientations;ERROR_CHECK( body->GetJointOrientations( JointType::JointType_Count, &orientations[0] ) );*//*// Retrieve Amount of Body LeanPointF amount;ERROR_CHECK( body->get_Lean( &amount ) );*/} );
}// Draw Ellipse
inline void Kinect::drawEllipse( cv::Mat& image, const Joint& joint, const int radius, const cv::Vec3b& color, const int thickness )
{if( image.empty() ){return;}// Convert Coordinate System and Draw JointColorSpacePoint colorSpacePoint;ERROR_CHECK( coordinateMapper->MapCameraPointToColorSpace( joint.Position, &colorSpacePoint ) );const int x = static_cast<int>( colorSpacePoint.X + 0.5f );const int y = static_cast<int>( colorSpacePoint.Y + 0.5f );if( ( 0 <= x ) && ( x < image.cols ) && ( 0 <= y ) && ( y < image.rows ) ){cv::circle( image, cv::Point( x, y ), radius, static_cast<cv::Scalar>( color ), thickness, cv::LINE_AA );}
}// Draw Hand State
inline void Kinect::drawHandState( cv::Mat& image, const Joint& joint, HandState handState, TrackingConfidence handConfidence )
{if( image.empty() ){return;}// Check Tracking Confidenceif( handConfidence != TrackingConfidence::TrackingConfidence_High ){return;}// Draw Hand State const int radius = 75;const cv::Vec3b blue = cv::Vec3b( 128, 0, 0 ), green = cv::Vec3b( 0, 128, 0 ), red = cv::Vec3b( 0, 0, 128 );switch( handState ){// Opencase HandState::HandState_Open:drawEllipse( image, joint, radius, green, 5 );break;// Closecase HandState::HandState_Closed:drawEllipse( image, joint, radius, red, 5 );break;// Lassocase HandState::HandState_Lasso:drawEllipse( image, joint, radius, blue, 5 );break;default:break;}
}// Show Data
void Kinect::show()
{// Show BodyshowBody();
}// Show Body
inline void Kinect::showBody()
{if( colorMat.empty() ){return;}// Resize Imagecv::Mat resizeMat;const double scale = 0.5;cv::resize( colorMat, resizeMat, cv::Size(), scale, scale );// Show Imagecv::imshow( "Body", resizeMat );
}

//main函数
#include <iostream>
#include <sstream>#include "app.h"int main( int argc, char* argv[] )
{try{Kinect kinect;kinect.run();} catch( std::exception& ex ){std::cout << ex.what() << std::endl;}return 0;
}

//util.h文件
#ifndef __UTIL__
#define __UTIL__#include <sstream>
#include <stdexcept>// Error Check Macro
#define ERROR_CHECK( ret )                                        \if( FAILED( ret ) ){                                          \std::stringstream ss;                                     \ss << "failed " #ret " " << std::hex << ret << std::endl; \throw std::runtime_error( ss.str().c_str() );             \}// Safe Release
template<class T>
inline void SafeRelease( T*& rel )
{if( rel != NULL ){rel->Release();rel = NULL;}
}// C++ Style Line Types For OpenCV 2.x
#if ( CV_MAJOR_VERSION < 3 )
namespace cv{enum LineTypes{FILLED  = -1,LINE_4  = 4,LINE_8  = 8,LINE_AA = 16};
}
#endif#endif // __UTIL__

下面我们就以这两份开源代码作为基础的开发版本，演示如何开发智能运动计数和动作识别的代码
首先，我们需要训练一个极快速度的识别模型，用于识别手是否有握杆的行为，这里我们选用caffe版本的squeezeNet作为训练的模型，具体教程网上很多，我们这里就用猫狗分类的模型，具体的地址在这里
超轻量级模型地址
使用这个模型在鉴黄的图片上速度能够达到200fps以上。利用kinect2的手部信息，对于彩色图像进行一定范围的截图，自己采集一些握杆和不握杆的图片，数量大概在6000张左右，正负样本各3000张。整合完成后识别率大概是98%左右。
在这里插入图片描述
通过采集kinect2的手部骨骼关键点信息，同时利用手是否握杆来判定，就可以进行数据的处理了。

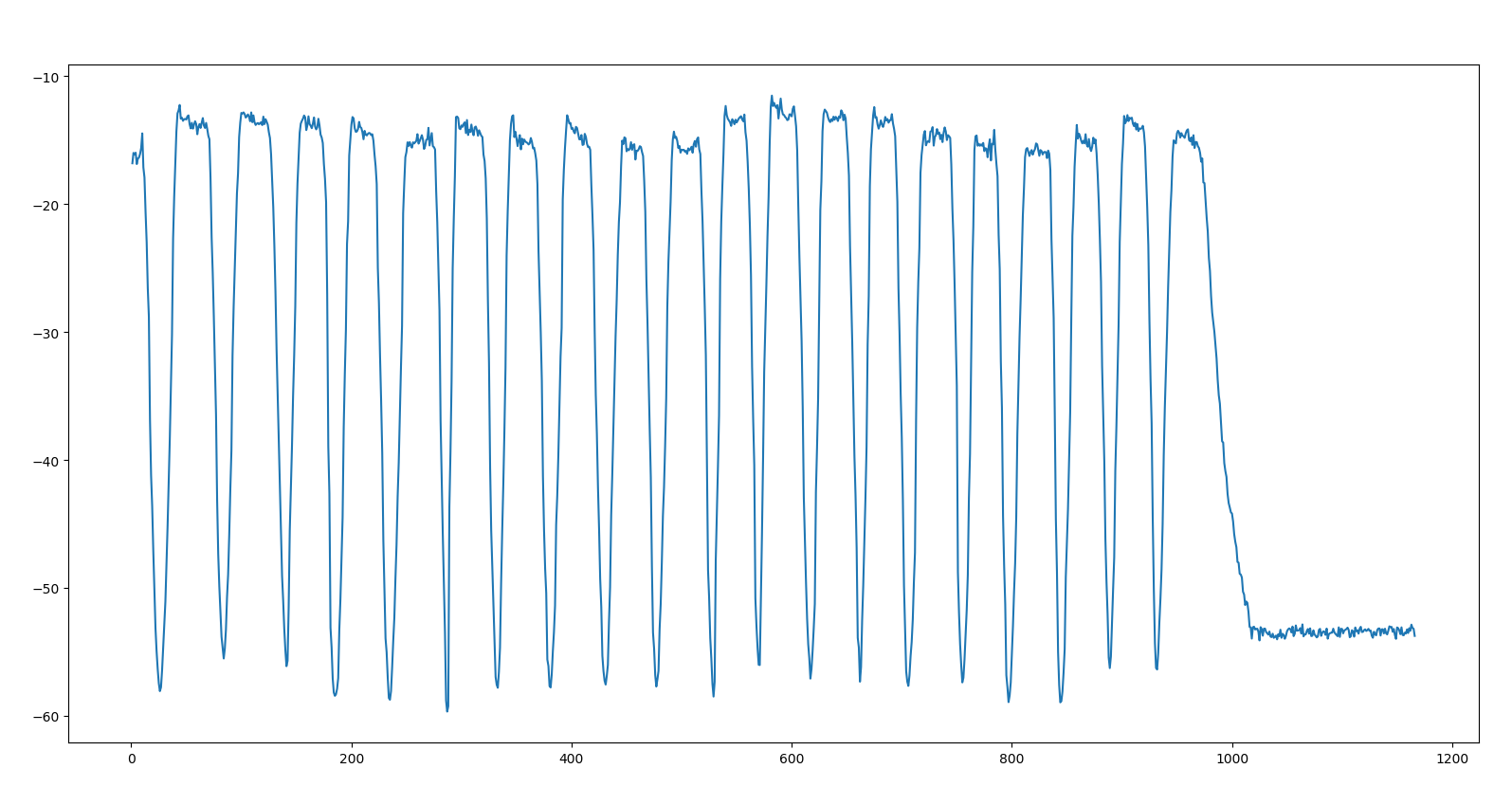

需要对于采集到数据进行深度值回归和综合滤波以后，我们把处理过的数据放在json文件中留用，再利用python代码将数据展示出来，如图所示
在这里插入图片描述
这里是我们采集到的20组深蹲的手部骨骼关键点的坐标信息

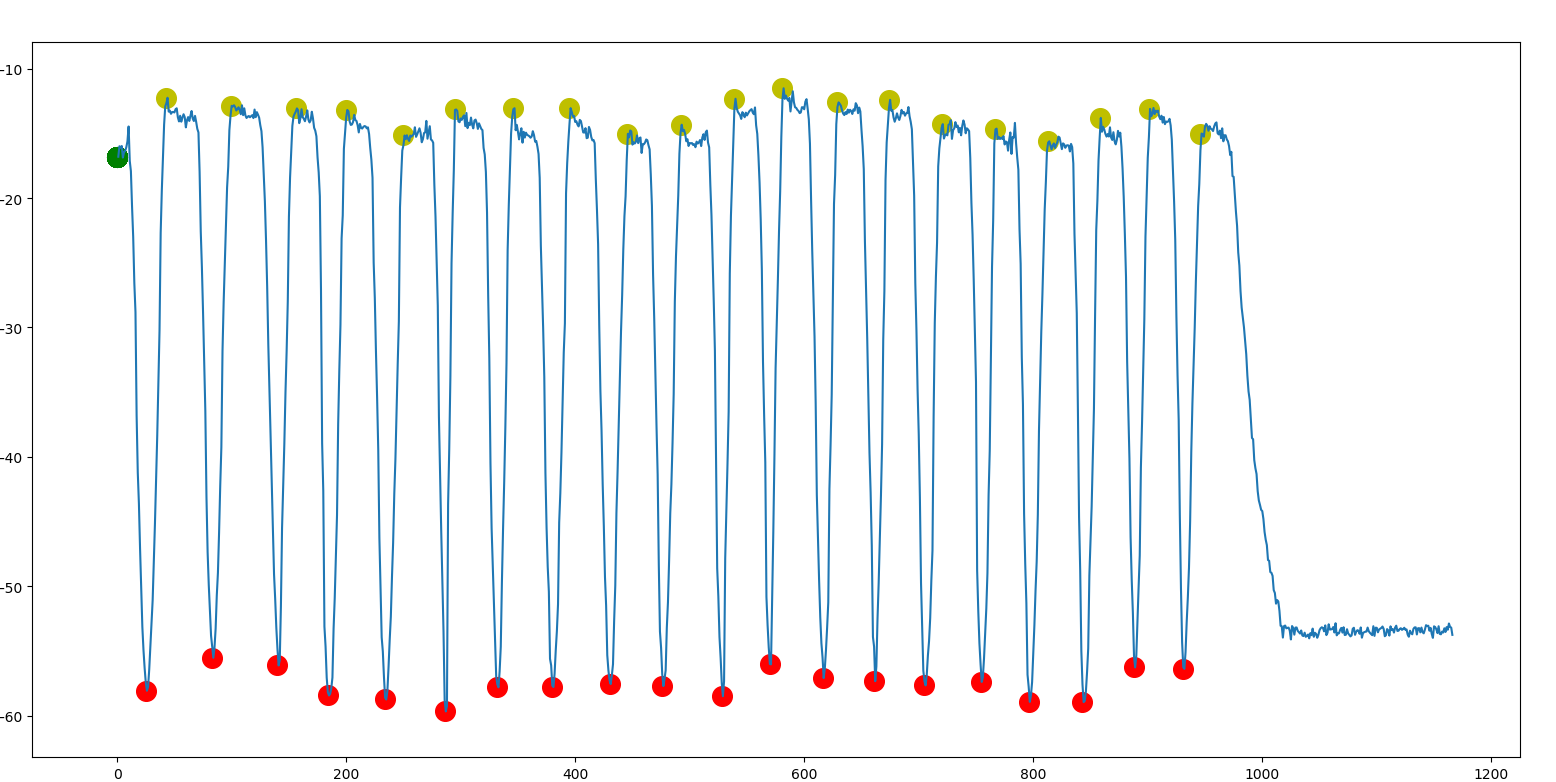

接下来就是如何计数的问题了，这里我们采用一阶导数和二阶导数相结合的方式，同时利用三次样条插值补足缺失的移动轨迹来进行计数。具体效果如图所示。
在这里插入图片描述
在这里插入图片描述
这样子我们就能对于运动动作进行捕捉了。具体效果可以参考eliteform的使用效果
视频点击
相关产品见舒华8902I速度与力量反馈系统
在这里插入图片描述
