基于Detectron2和LSTM的人体动作识别

人体动作识别通过分析视频来预测或分类视频中人物的各种动作。它被广泛应用于监测、体育、健身、防御等各个领域。

假设你想创建一个在线教授瑜伽的应用程序。它应该提供一个预先录制的瑜伽视频列表供用户观看。用户在应用程序上观看视频后，可以上传自己的个人练习视频。然后app评估他们的表现，并根据用户的各种瑜伽体式(或姿势)的表现给出反馈。使用动作识别来自动评估视频不是很好吗?你可以用它做更多的事。看看下面的视频。

下面展示在瑜伽app中使用人体姿势估计来识别每个瑜伽姿势。

通过人体上关键来识别瑜伽姿势(Natarajasana, Trikonasana或Virabhadrasana)。

在这篇博文中，我们将解释如何使用姿势估计和LSTM (Long - term Memory)创建一个用于人类动作识别(或分类)的App。我们将创建一个web应用程序，它接收一个视频，并生成一个带有标识动作类注释的输出视频。我们将在web应用程序中使用Flask框架，并使用PyTorch lightning进行模型训练和验证。

Detectron2

Detectron2是Facebook AI Research的开源平台，用于目标检测、人体姿态估计、分割和其他视觉识别任务。这个平台现在是在PyTorch中实现的，不像之前的版本Detectron是在caff2中实现的。

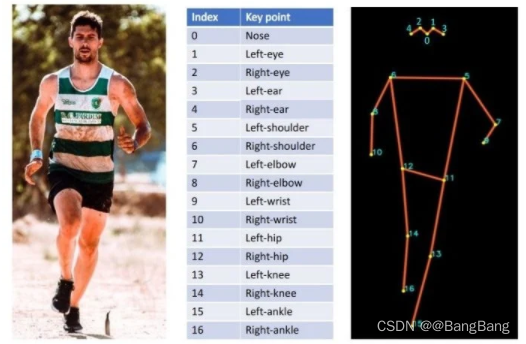

在这里，我们使用了一个来自Detectron2 model zoo的预训练的“R50-FPN”模型来进行姿态估计。这个模型已经在包含20多万张图片和25万个任务实例的COCO数据集上进行了训练，这些数据集被标记为关键点。模型对输入图像帧中的每个人输出17个关键点，如下图所示。
[图片]

人体有17个关键点。图片的左边显示的是一个人，中间部分显示的是一个关键点列表，右边显示的是关键点在人身上的位置

LSTM

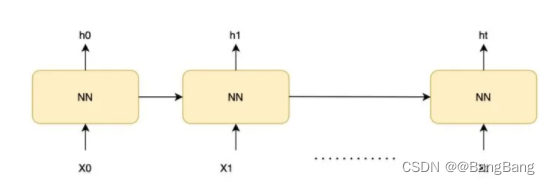

LSTM网络是一种递归神经网络(RNN)，在序列预测问题中具有学习顺序依赖的能力。如下图所示，RNN有一个重复的神经网络模块链。

在这里插入图片描述

递归神经网络及其重复神经网络模块链

在神经网络(NN)中:

$X_{0}, X_1，…，X_t$ 是输入， $h_0 ,h_1，…，h_t$ 是预测。
每一时刻 $t_(ht)$ 的预测都依赖于之前的预测和当前输入 $X_t$ 。
RNN记住之前的信息，并利用它来优化处理当前的输入。但是RNN的缺点是不能记住长期的依赖关系,具体梯度消失和爆炸的问题。

LSTM也有类似的链式结构，但它的神经网络模块可以轻松处理长期依赖关系。
我们使用LSTM对一段视频中的一系列关键点进行动作分类。

Dataset

为了训练LSTM模型，我们使用这个数据集。
这个数据集有什么特别之处?它由关键点检测组成，使用OpenPose深度学习模型，是伯克利多模态人类行为数据库(MHAD)数据集的中的一个子数据集。

OpenPose是第一个在单个图像上联合检测人体、手、面部和脚关键点(总共135个关键点)的实时多人系统。对12名受试者(从4个角度拍摄)的视频进行关键点检测，做以下6个动作，重复5次

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FINEWMQm-1653124062459)(https://learnopencv.com/wp-content/uploads/2021/07/human-actions-768x388.jpg)]

来自MHAD数据集子集的一系列6个人类动作(JUMPING, JUMPING_JACKS, BOXING, WAVING_2HANDS, WAVING_1HAND, CLAPPING_HANDS)。

JUMPING
JUMPING_JACKS
BOXING
WAVING_2HANDS
WAVING_1HAND
CLAPPING_HANDS

Flask

Flask是一个流行的Python web框架，用于开发多个web应用程序。该应用程序内部使用Detectron2和LSTM模型来识别动作。

人体动作识别的高级方法

要对一个动作进行分类，我们首先需要在每一帧中定位身体的各个部位，然后分析身体部位随时间的变化。

第一步是使用Detectron2，在观察视频中的一帧后输出身体姿态(17个关键点)。

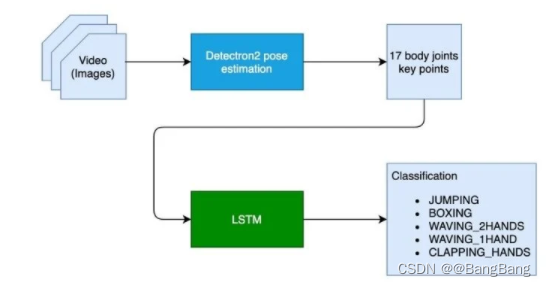

第二步是利用LSTM网络分析物体随时间的运动并做出预测。因此，将一组帧中的关键点发送到LSTM进行动作分类，如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iPDm99cz-1653124369795)(https://learnopencv.com/wp-content/uploads/2021/07/data-flow-diagram.jpg)]

端到端动作识别工作流，使用Detectron2和LSTM

动作识别的ML模型训练

1.正如我们之前提到的，对于关键点检测，我们使用了Detectron2 model zoo.中预先训练好的“R50-FPN”模型。所以不需要进一步的训练。
2.使用pytorch lightning训练用于基于关键点的动作分类的LSTM模型。

训练输入数据包含一系列关键点(每帧17个关键点)和相关的动作标签。一个连续的32帧序列被用来识别一个特定的动作。32帧的样本序列将是一个大小为32×34的多维数组，如下所示:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EDH9DXeY-1653124688436)(https://learnopencv.com/wp-content/ql-cache/quicklatex.com-03e64c7a975c61e3f419ad675e3c51ca_l3.png)]

每行包含17个关键点值。每个关键点都表示为(x,y)值，因此每行总共有34个值。

**注意:**与OpenPose模型在原始数据集中检测到的18个人体关键点不同，我们的应用程序只有17个关键点被Detectron2检测到。因此，在训练我们的LSTM模型之前，我们要转换成17个关键点的格式。

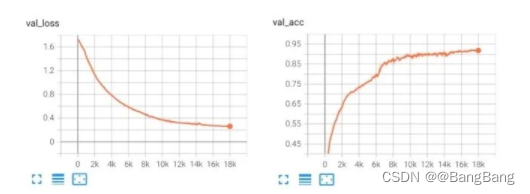

我们对模型进行了400个epoch的训练，得到了0.913的验证精度。验证精度和损失曲线如下图所示。训练后的模型被存入到代码库中，并在推理过程中使用相同的模型。
在这里插入图片描述

模型推理

推理管道由Detectron2模型和自定义LSTM模型组成。

我们的应用程序接受视频输入，迭代帧，然后使用Detectron2对每一帧进行关键点检测。
然后将关键点结果追加到大小为32的缓冲区，该缓冲区以滑动窗口的方式操作。
缓冲区的内容最终被发送到我们训练过的LSTM模型进行动作识别。
此外，基于flas web应用程序有一个UI来接受用户的视频输入。

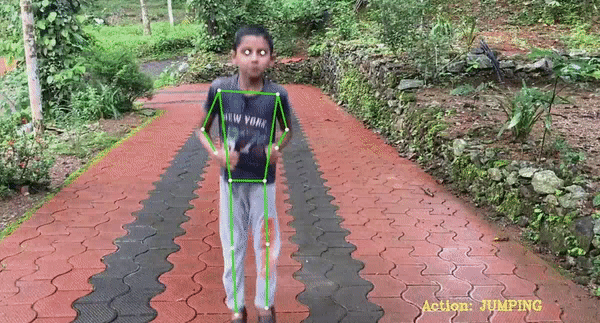

我们的推理管道检测到的动作会在视频上加注释，并显示为结果。

在“Tesla T4”GPU上的测试表明，Detectron2和LSTM的推理时间分别为0.14秒和0.002秒。因此，如果我们处理视频中的每一帧，那么我们的推断管道执行的组合FPS(帧/秒)大约是每秒6帧。

上述FPS速率可能适用于离线视频分析的应用程序。但如果你是在实时视频流上进行推断呢?一般来说，实时视频流的帧率为30fps或更高(取决于相机)。在这种情况下，推断管道的FPS必须高于或至少等于视频流的FPS，以处理帧没有任何延迟。虽然当前FPS很低，但你确实可以选择改善推断管道的FPS。

对模型进行剪枝和量化可以加快模型的执行速度。
跳过帧和间隔推断:你甚至可以跳过几个帧，选择间隔帧推断。例如，我们的测试显示，当在序列中每5帧进行推断时，FPS会增加到每秒27帧。但是我们发现准确性下降了，因此需要选择一个区间。
多线程:有单独的线程接收视频和推断。
- 接收线程可以专注于从流中读取视频帧，并将它们添加到队列中。
- 独立的子线程可以从队列中读取帧来进行推断。子线程在处理帧时可能会滞后，但它不会阻止接收线程读取视频流

基于Web 应用的视频分析Detectron2, LSTM 模型代码

1. Detectron2姿态估计模型

我们使用的是预先训练好的Detectron2模型，如下图所示。

# obtain detectron2's default config
cfg = get_cfg()
# load the pre trained model from Detectron2 model zoo
cfg.merge_from_file(model_zoo.get_config_file("COCO-Keypoints/keypoint_rcnn_R_50_FPN_3x.yaml"))
# set confidence threshold for this model
cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5
# load model weights
cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url("COCO-Keypoints/keypoint_rcnn_R_50_FPN_3x.yaml")
# create the predictor for pose estimation using the config
pose_detector = DefaultPredictor(cfg)

2. LSTM模型定义

我们的LSTM模型初始化隐藏维度(hidden_dim)为50，并使用PyTorch Lightning进行训练。我们使用了Adam优化器，还配置了ReduceLROnPlateau调度器，以根据val_loss的值降低学习速率。

# We have 6 output action classes.
TOT_ACTION_CLASSES = 6#lstm classifier definition
class ActionClassificationLSTM(pl.LightningModule):# initialise methoddef __init__(self, input_features, hidden_dim, learning_rate=0.001):super().__init__()# save hyperparametersself.save_hyperparameters()# The LSTM takes word embeddings as inputs, and outputs hidden states# with dimensionality hidden_dim.self.lstm = nn.LSTM(input_features, hidden_dim, batch_first=True)# The linear layer that maps from hidden state space to classesself.linear = nn.Linear(hidden_dim, TOT_ACTION_CLASSES)def forward(self, x):# invoke lstm layerlstm_out, (ht, ct) = self.lstm(x)# invoke linear layerreturn self.linear(ht[-1])def training_step(self, batch, batch_idx):# get data and labels from batchx, y = batch# reduce dimensiony = torch.squeeze(y)# convert to longy = y.long()# get predictiony_pred = self(x)# calculate lossloss = F.cross_entropy(y_pred, y)# get probability score using softmaxprob = F.softmax(y_pred, dim=1)# get the index of the max probabilitypred = prob.data.max(dim=1)[1]# calculate accuracyacc = torchmetrics.functional.accuracy(pred, y)dic = {'batch_train_loss': loss,'batch_train_acc': acc}# log the metrics for pytorch lightning progress bar or any other operationsself.log('batch_train_loss', loss, prog_bar=True)self.log('batch_train_acc', acc, prog_bar=True)#return loss and dictreturn {'loss': loss, 'result': dic}def training_epoch_end(self, training_step_outputs):# calculate average training loss end of the epochavg_train_loss = torch.tensor([x['result']['batch_train_loss'] for x in training_step_outputs]).mean()# calculate average training accuracy end of the epochavg_train_acc = torch.tensor([x['result']['batch_train_acc'] for x in training_step_outputs]).mean()# log the metrics for pytorch lightning progress bar and any further processingself.log('train_loss', avg_train_loss, prog_bar=True)self.log('train_acc', avg_train_acc, prog_bar=True)def validation_step(self, batch, batch_idx):# get data and labels from batchx, y = batch# reduce dimensiony = torch.squeeze(y)# convert to longy = y.long()# get predictiony_pred = self(x)# calculate lossloss = F.cross_entropy(y_pred, y)# get probability score using softmaxprob = F.softmax(y_pred, dim=1)# get the index of the max probabilitypred = prob.data.max(dim=1)[1]# calculate accuracyacc = torchmetrics.functional.accuracy(pred, y)dic = {'batch_val_loss': loss,'batch_val_acc': acc}# log the metrics for pytorch lightning progress bar and any further processingself.log('batch_val_loss', loss, prog_bar=True)self.log('batch_val_acc', acc, prog_bar=True)#return dictreturn dicdef validation_epoch_end(self, validation_step_outputs):# calculate average validation loss end of the epochavg_val_loss = torch.tensor([x['batch_val_loss']for x in validation_step_outputs]).mean()# calculate average validation accuracy end of the epochavg_val_acc = torch.tensor([x['batch_val_acc']for x in validation_step_outputs]).mean()# log the metrics for pytorch lightning progress bar and any further processingself.log('val_loss', avg_val_loss, prog_bar=True)self.log('val_acc', avg_val_acc, prog_bar=True)def configure_optimizers(self):# adam optimiseroptimizer = optim.Adam(self.parameters(), lr=self.hparams.learning_rate)# learning rate reducer schedulerscheduler = optim.lr_scheduler.ReduceLROnPlateau(optimizer, mode='min', factor=0.5, patience=10, min_lr=1e-15, verbose=True)# scheduler reduces learning rate based on the value of val_loss metricreturn {"optimizer": optimizer,"lr_scheduler": {"scheduler": scheduler, "interval": "epoch", "frequency": 1, "monitor": "val_loss"}}

3. Web 应用

我们的web应用程序有几个已定义的路由。下面的程序处理输入视频。当用户从网页中提交视频进行分析时，该路由将被调用。

# route definition for video upload for analysis
@app.route('/analyze/<filename>')
def analyze(filename):# invokes method analyse_videoreturn Response(analyse_video(pose_detector, lstm_classifier, filename), mimetype='text/event-stream')

4. 视频分析

一旦我们的web应用程序接收到用户发来的视频，

下面的函数对视频进行解析，调用:关键点检测调用Dectron2，动作分类调用LSTM。你可以看到，我们已经使用' buffer_window '来存储帧的32个连续的关键点结果，同样也用于推断动作类。
接下来，我们使用OpenCV读取输入视频，并根据分类结果和姿态估计结果创建输出视频

如果你想要一个更高的FPS速率用于视频分析，你可以为SKIP_FRAME_COUNT配置一个更高的值。

# how many frames to skip while inferencing
# configuring a higher value will result in better FPS (frames per rate), but accuracy might get impacted
SKIP_FRAME_COUNT = 0# analyse the video
def analyse_video(pose_detector, lstm_classifier, video_path):# open the videocap = cv2.VideoCapture(video_path)# width of image framewidth = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))# height of image frameheight = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))# frames per second of the input videofps = int(cap.get(cv2.CAP_PROP_FPS))# total number of frames in the videotot_frames = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))# video output codecfourcc = cv2.VideoWriter_fourcc(*'mp4v')# extract the file name from video pathfile_name = ntpath.basename(video_path)# video writervid_writer = cv2.VideoWriter('res_{}'.format(file_name), fourcc, 30, (width, height))# countercounter = 0# buffer to keep the output of detectron2 pose estimationbuffer_window = []# start timestart = time.time()    label = None# iterate through the videowhile True:# read the frameret, frame = cap.read()# return if end of the videoif ret == False:break# make a copy of the frameimg = frame.copy()if(counter % (SKIP_FRAME_COUNT+1) == 0):             # predict pose estimation on the frameoutputs = pose_detector(frame)          # filter the outputs with a good confidence scorepersons, pIndicies = filter_persons(outputs)if len(persons) >= 1:# pick only pose estimation results of the first person.# actually, we expect only one person to be present in the video. p = persons[0]# draw the body joints on the person bodydraw_keypoints(p, img)# input feature array for lstmfeatures = []# add pose estimate results to the feature arrayfor i, row in enumerate(p):features.append(row[0])features.append(row[1])# append the feature array into the buffer# not that max buffer size is 32 and buffer_window operates in a sliding window fashionif len(buffer_window) < WINDOW_SIZE:buffer_window.append(features)else:# convert input to tensormodel_input = torch.Tensor(np.array(buffer_window, dtype=np.float32))# add extra dimensionmodel_input = torch.unsqueeze(model_input, dim=0)# predict the action class using lstmy_pred = lstm_classifier(model_input)prob = F.softmax(y_pred, dim=1)# get the index of the max probabilitypred_index = prob.data.max(dim=1)[1]# pop the first value from buffer_window and add the new entry in FIFO fashion, to have a sliding window of size 32.buffer_window.pop(0)buffer_window.append(features)label = LABELS[pred_index.numpy()[0]]#print("Label detected ", label)# add predicted label into the frameIf label is not None:
cv2.putText(img, 'Action: {}'.format(label),(int(width-400), height-50), cv2.FONT_HERSHEY_COMPLEX, 0.9, (102, 255, 255), 2)                  # increment countercounter += 1# write the frame into the result video                    vid_writer.write(img)# compute the completion percentagepercentage = int(counter*100/tot_frames)# return the completion percentageyield "data:" + str(percentage) + "\n\n"analyze_done = time.time()print("Video processing finished in ", analyze_done - start)
