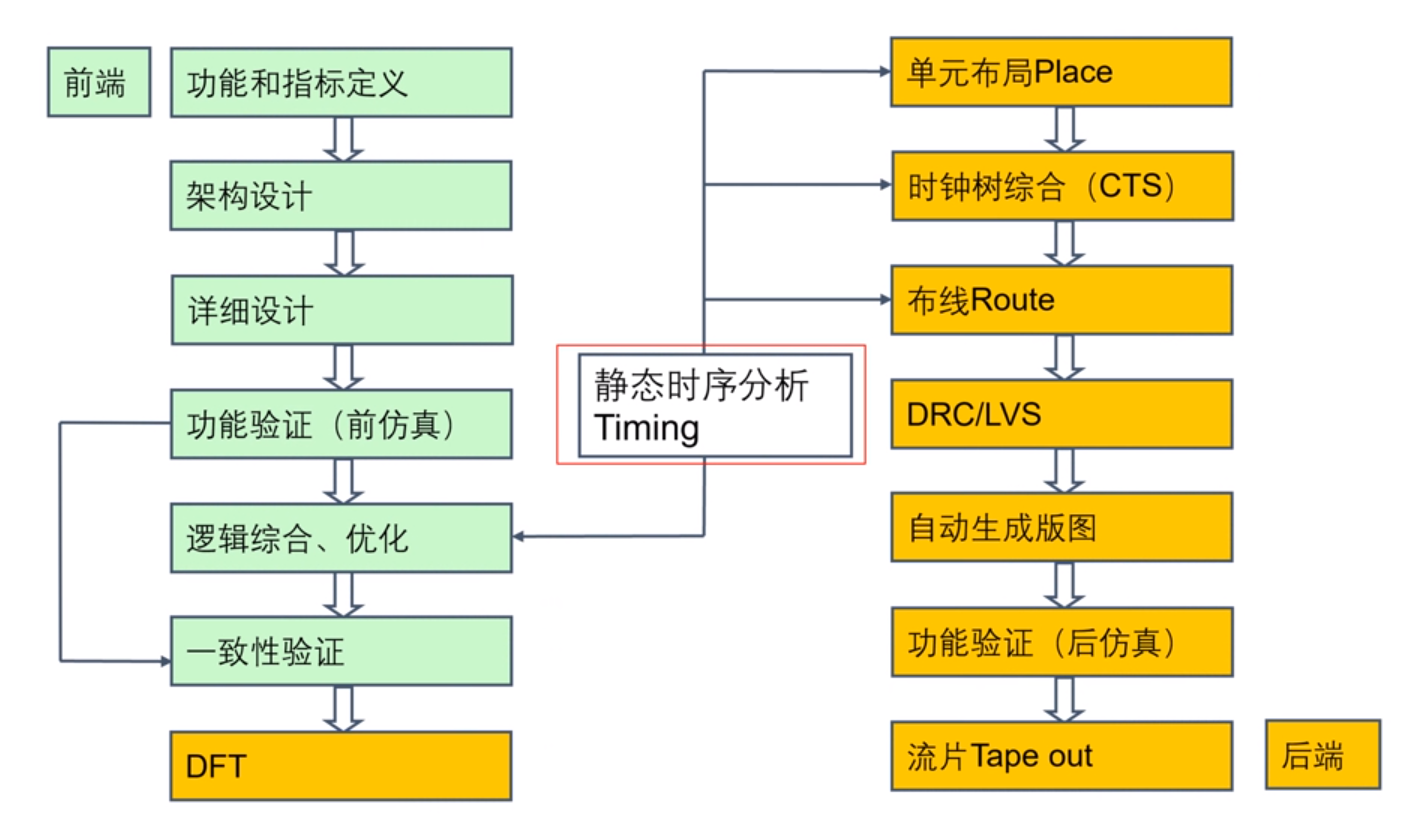

数字芯片设计流程：

功能验证之前与工艺库没多大联系，验证芯片设计的功能是否正确，针对抽象的代码进行功能验证理想值。

一致性验证确保生成的网表和代码设计功能一致；DFT之后是数字后端。

静态时序分析，从逻辑综合开始拿给后端，确保每一个阶段没有问题。

后仿真，证明加入延迟后功能是否正确。



一、verilog设计

可综合语句四大关键字：always、if-else、assign、case

1、if-else通常被逻辑综合工具映射为多路选择器Multiplex。

重构if-else映射硬件结构代码，减少加法器能减少硬件面积，但是会增加控制语句的延时。

单if语句会被映射为无优先级的判断结构，主要描述多条件判断结构。（if-elseif-elseif）

多if语句被映射为具有优先级的判断结构，具有优先级的多选结构会消耗组合逻辑，不推荐使用。在设计中要求某些信号先到达（关键使能信号、选择信号），有些信号需要后到达（慢速信号、有效时间长的信号），此时需要if-if结构。

2、case：无优先级的判断结构

与单if语句条件互斥，多用于指令译码电路。

3、latch：慎用

一般只有异步电路和门控时钟时候使用。

latch由电平触发，非同步控制；DFF由时钟沿触发，同步控制。latch容易产生毛刺，DFF不易产生毛刺。

不完备的条件判断语句产生latch：if缺少else，case缺少default。

4、full-case和parallel-case原语

full-case：告诉综合器，当前case结构所列条件已完备，避免latch。

parallel-case：如果case条件不互斥，用这条原语告诉DC，所有条件均互斥，且并行，无优先权。

5、逻辑复制：均衡负载

通过逻辑复制，降低关键信号的扇出，进而降低该信号的传播延迟，提高电路性能。

资源顺序重排：降低传播延时。

改进：

面积与速度的互换、乒乓操作、流水线操作

乒乓操作
