备注：博客会不定期更新，添加新的常用芯片介绍。

---

1. 74HCT541芯片：【三态输出驱动器】

1.1 学名

74HCT541是一个【三态输出驱动器】，也可以叫做【缓冲器】。

1.2 功能描述

功能为：

当【引脚1和19】接地时，【引脚18-11】电平依次等于【引脚2-9】，即：Yn = An。

否则为高阻态。

备注：引脚10接GND，引脚20接VCC。

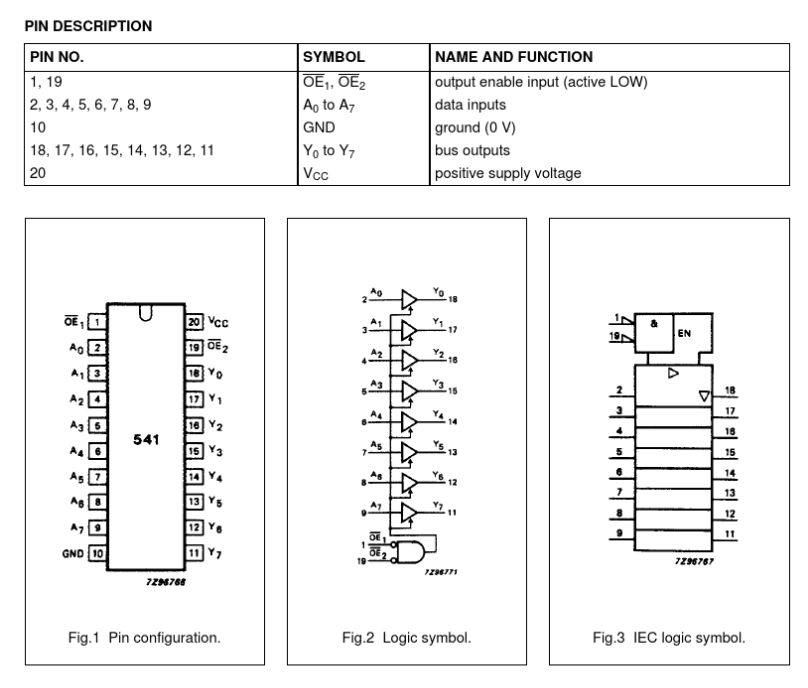

1.3 引脚图（摘自手册）

1.3.1 引脚描述

1.3.2 功能真值表

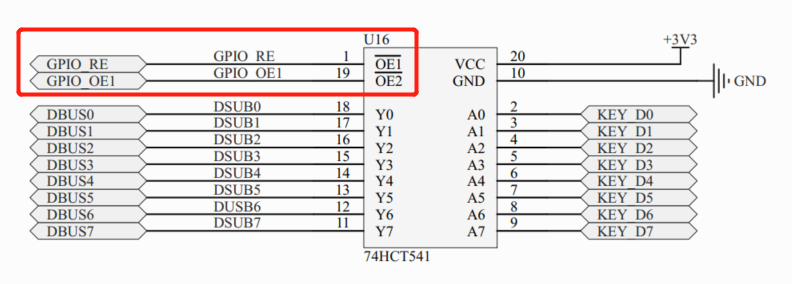

1.4 参考电路

---

2. 74HCT574芯片：带锁存功能的【三态上升沿触发器】

2.1 学名

74HCT574是一个带锁存功能的【三态上升沿触发器】，属于【锁存器】的一种。

2.2 功能描述

功能为：

（1）当引脚1（OE）接地时，芯片有效，否则是高祖态。

（2）芯片有效时：当引脚11（cp）捕获到上升沿，引脚19-12的值依次等于引脚2-9的值，即：Qn = Dn，当引脚11（cp）没有捕获到上升沿时Qn不受Dn影响，即：Qn状态锁存，所以叫锁存器

备注：引脚10接GND，引脚20接VCC。

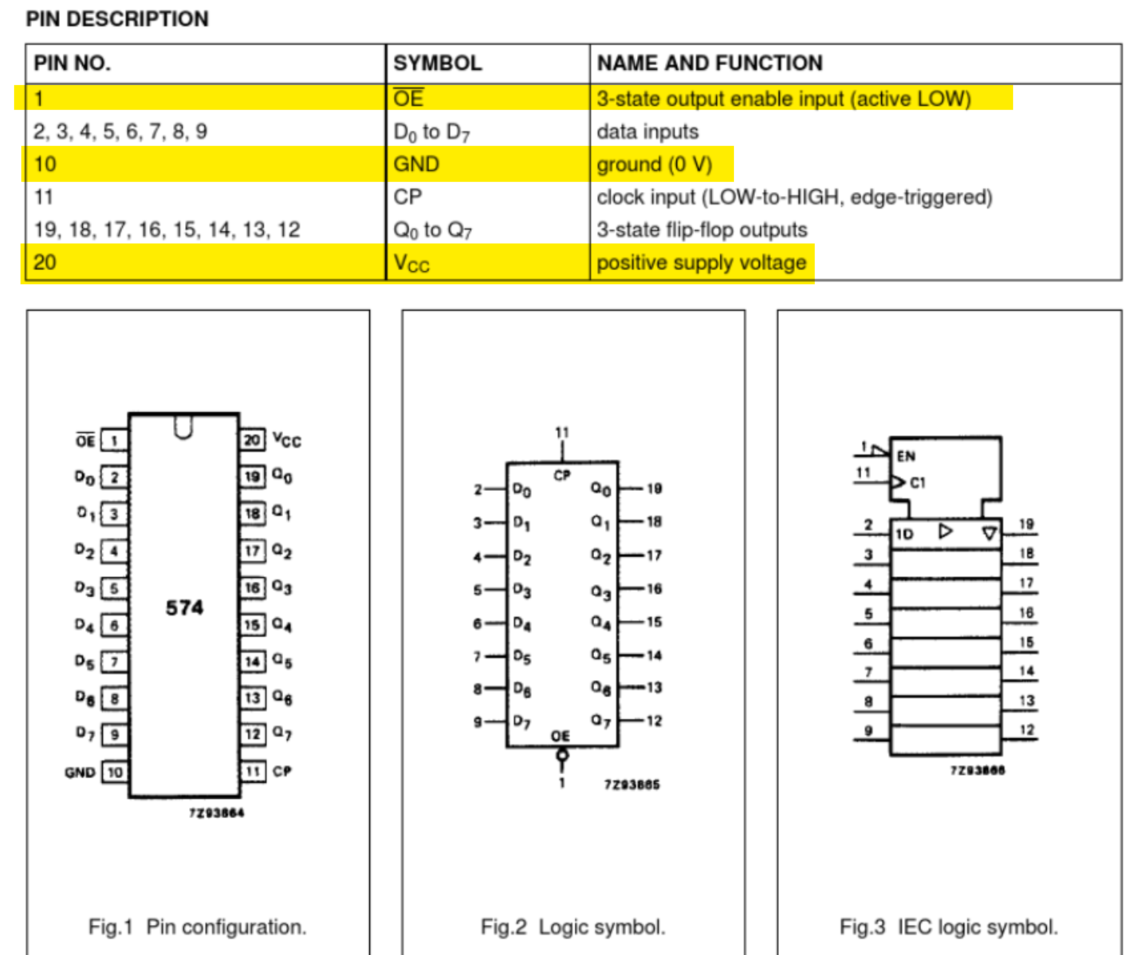

2.3 引脚图（摘自手册）

2.3.1 引脚描述

2.3.2 功能真值表

2.4 参考电路

---
