1.用采集卡采集一路正弦信号，存为.tdms文件

---

2.将.tdms文件转成.csv文件或.txt文件或.xlsx文件，使MATLAB可以将数据导入工作空间

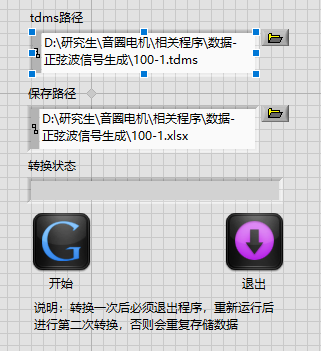

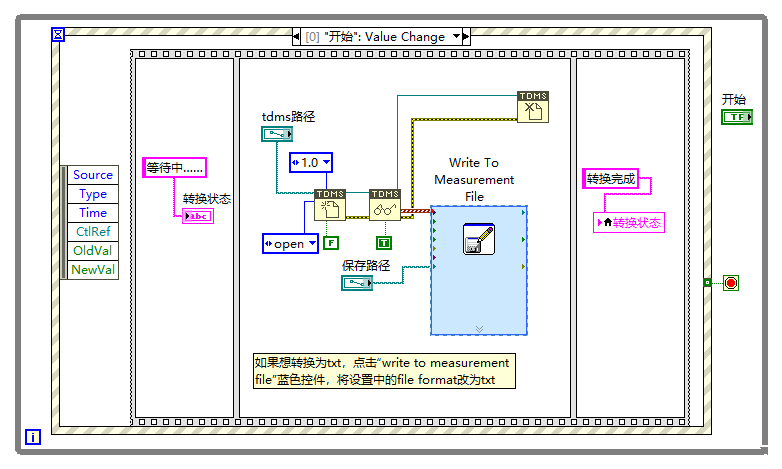

 法1：将.tdms文件转成.csv文件（依靠LabVIEW程序）

法2：将.tdms文件转成.txt文件或.xlsx文件

---

3.用Simulink计算FFT，同时计算THD

（1） 新建脚本，输入以下代码并运行，将.csv文件或.xlsx文件中的数据导入MATLAB的工作空间

A=xlsread('D:\研究生\音圈电机\相关程序\数据-正弦波信号生成\100-1.xlsx');
%将Excel中的数据存入矩阵A
%如果读取.csv文件，改为A=csvread('D:\研究生\音圈电机\相关程序\数据-正弦波信号生成\100-1.xlsx');
T=A(:,1); %提取第一列时间到列向量T
C=A(:,2); %提取第二列时间到列向量C

此处注意，数据为采集卡所采集，每个数据对应的时间间隔与采集卡的采样率对应，如采集卡采样频率为5kHz，第一列时间应为0，0.0002，0.0004，0.0006……

脚本运行后，可以看到MATLAB的workspace中生成了矩阵A，列向量T，列向量C，即将.csv文件或.xlsx文件中的数据导入MATLAB的工作空间

---

（2）创建如下图所示的Simulink文件

①直接搜索“powergui”“From Workspace”“scope”即可找到

②双击“powergui”，出现以下页面，设置仿真类型Simulation type为离散型Discrete，采样时间根据需要设定，这里设置为0.2ms

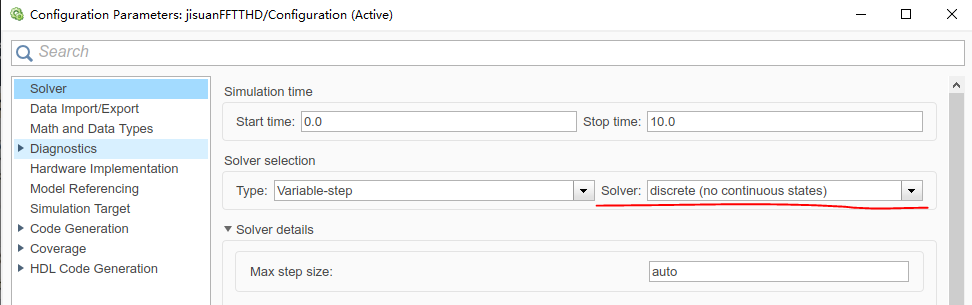

如果仿真类型Simulation type为连续Continuous且为灰色，无法更改，点击工具栏的小齿轮

将solver改为离散型Discrete即可

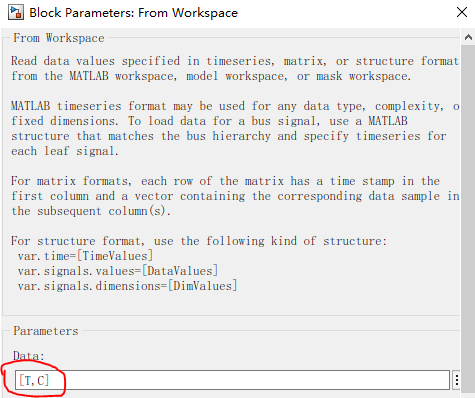

②双击“From Workspace”，设置该模块的输入

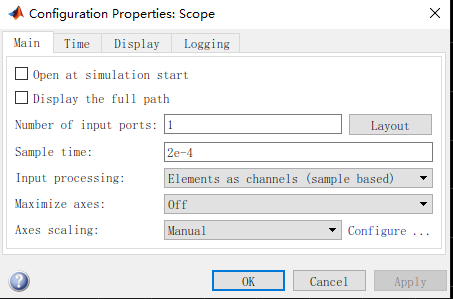

③双击“scope”，点击View-Configuration Properties

设置采样周期为0.2ms

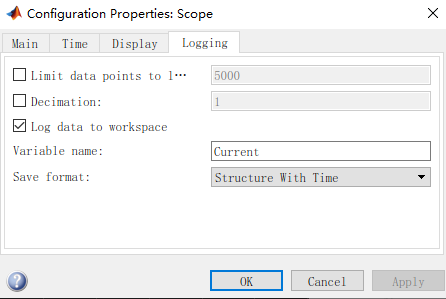

设置名称为current（也可以设为其他）

---

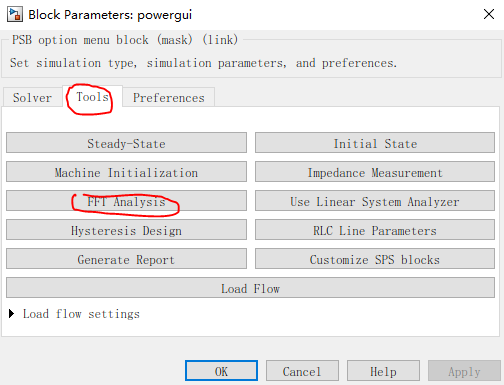

（3）运行Simulink后，双击“powergui”，选择tools中的FFT Analysis

选择输入变量为“scope”中设置的current，设置开始时间，周期数，基频，最大频率，然后点击Display即可得到TTF分析结果、THD
