0. 前言

前置项目为：VS 2019中利用C#语言在.Net Framework 4.5框架上开发简易串口发送数据软件
本项目的全部代码已经放置至码云：https://gitee.com/jiawei_zh/serial_assistant
本项目参考杜洋工作室：入门C#设计。

1. 项目实现

1.1 配置Form1.cs[设计]文件(设计器)

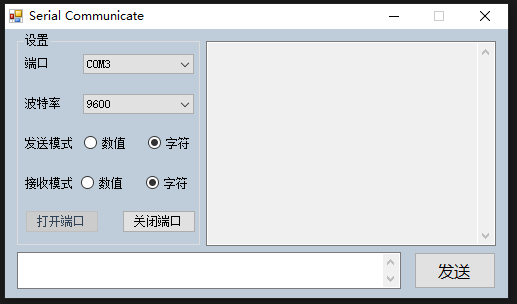

首先放入如下控件：Label、ComboBox、RadioButton、Panel、Button、TextBox、GroupBox
在这里插入图片描述

除此之外，还需要添加SerialPort控件。

1.1.1 添加Panel的作用

Panel属于容器控件，官方对Panel作用的说明是：允许对控件集合分组。
在上图中，用Panel把四个RadioButton分为两组，这样就可以实现，在每个组内，有且仅有一个RadioButton会被选中。
假如没有利用Panel将四个RadioButton分组，那么这四个RadioButton在同一时刻内，有且仅有一个会被选中。

1.1.2 对TextBox增加滚动条

这两个地方的TextBox都有可能有大量数据的输入或者输出，当数据量超出可视范围时，就需要滚动条来扩大显示范围。
在这里插入图片描述
点一下其中一个要增加滚动条的TextBox，然后在属性栏中对ScrollBars进行修改，Vertical就是增加垂直滚动条，Horizontal就是增加水平滚动条，Both就是垂直滚动条和水平滚动条都加上。

1.1.3 配置comboBox_baud

单击一下下图中的comboBox。
在这里插入图片描述

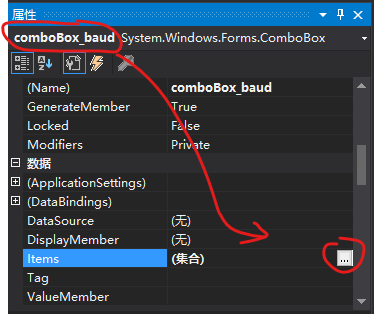

然后在它的属性栏中对Items选项进行修改：

在集合内预先填入波特率。

在这里插入图片描述

1.1.4 特殊情况

如果加了一个控件，但忘记了这个控件的名字，可以点击控件，然后从控件属性栏处的名称获得。
在这里插入图片描述

在这里插入图片描述

1.2 配置Form1.cs文件

Form1.cs的代码如下所示

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.IO.Ports;  //这个引用一定要加上namespace SerialCommunicate
{public partial class Form1 : Form{public Form1(){InitializeComponent();System.Windows.Forms.Control.CheckForIllegalCrossThreadCalls = false;}private void Form1_Load(object sender, EventArgs e){for (int i = 1; i < 20; i++){comboBox_port.Items.Add("COM" + i.ToString()); //从1至19添加串口号}comboBox_port.Text = "COM1";//串口号多额默认值comboBox_baud.Text = "9600";//波特率默认值(其他波特率在属性的Items内添加)/*****************非常重要************************/serialPort1.DataReceived += new SerialDataReceivedEventHandler(port_DataReceived);//必须手动添加事件处理程序(接收串口数据)}private void port_DataReceived(object sender, SerialDataReceivedEventArgs e)//串口数据接收事件{if (!radioButton_rxd_int.Checked)//如果接收模式为字符模式{string str = serialPort1.ReadExisting();//字符串方式读textBox_rxd.AppendText(str);//添加内容}else{ //如果接收模式为数值接收byte data;data = (byte)serialPort1.ReadByte();//此处需要强制类型转换，将(int)类型数据转换为(byte类型数据，不必考虑是否会丢失数据string str = Convert.ToString(data, 16).ToUpper();//转换为大写十六进制字符串textBox_rxd.AppendText("0x" + (str.Length == 1 ? "0" + str : str) + " ");//空位补“0”   //上一句等同为：if(str.Length == 1)//                  str = "0" + str;//              else //                  str = str;//              textBox_rxd.AppendText("0x" + str);}}private void button_open_port_Click(object sender, EventArgs e){try{serialPort1.PortName = comboBox_port.Text;serialPort1.BaudRate = Convert.ToInt32(comboBox_baud.Text, 10);//十进制数据转换(波特率是字符型的，需要转换为十进制整形)serialPort1.Open();button_open_port.Enabled = false;//打开串口按钮不可用(“打开串口”按钮在刚打开软件时应该是可用的，需要将设计器内button_open_port属性中的Enabled设置为True)button_close_port.Enabled = true;//关闭串口(“关闭串口”按钮在刚打开软件时应该是不可用的，需要将设计器内button_close_port属性中的Enabled设置为False)}catch{MessageBox.Show("端口错误,请检查串口", "错误");}}private void button_close_port_Click(object sender, EventArgs e){try{serialPort1.Close();//关闭串口button_open_port.Enabled = true;//打开串口按钮可用button_close_port.Enabled = false;//关闭串口按钮不可用}catch (Exception err)//一般情况下关闭串口不会出错，所以不需要加处理程序{}}private void button_empty_output_Click(object sender, EventArgs e){textBox_rxd.Text = "";}private void button_launch_Click(object sender, EventArgs e){byte[] Data = new byte[1];//作用同上集if (serialPort1.IsOpen)//判断串口是否打开，如果打开执行下一步操作{if (textBox_txd.Text != ""){if (!radioButton_txd_int.Checked)//如果发送模式是字符模式{try{serialPort1.WriteLine(textBox_txd.Text);//写数据}catch (Exception err){MessageBox.Show("串口数据写入错误", "错误");//出错提示serialPort1.Close();button_open_port.Enabled = true;//打开串口按钮可用button_close_port.Enabled = false;//关闭串口按钮不可用}}else{for (int i = 0; i < (textBox_txd.Text.Length - textBox_txd.Text.Length % 2) / 2; i++)//取余3运算作用是防止用户输入的字符为奇数个{Data[0] = Convert.ToByte(textBox_txd.Text.Substring(i * 2, 2), 16);serialPort1.Write(Data, 0, 1);//循环发送（如果输入字符为0A0BB,则只发送0A,0B）}if (textBox_txd.Text.Length % 2 != 0)//剩下一位单独处理{Data[0] = Convert.ToByte(textBox_txd.Text.Substring(textBox_txd.Text.Length - 1, 1), 16);//单独发送B（0B）serialPort1.Write(Data, 0, 1);//发送}}}}}//下面这个事件是"串口自动检测"按钮按下后将会触发的时间。
//因为在本文中，代码更新了但是上位机的图片没更新。
//所以如果想要增加此功能的话，请自行在设计器中增加一个名为"button_auto_detect"的按钮控件。private void button_auto_detect_Click(object sender, EventArgs e){bool comExistence = false; //有可用的串口标志位comboBox_port.Items.Clear(); //清除当前串口号中所有串口名称for (int i = 0; i < 19; i++){try{SerialPort sp = new SerialPort("COM" + (i + 1).ToString()); //串口实例化sp.ReadBufferSize = 1024000; //设置接收缓存sp.Open();sp.Close();comboBox_port.Items.Add("COM" + (i + 1).ToString());comExistence = true;}catch (Exception){continue;}if (comExistence){comboBox_port.SelectedIndex = 0; //使ListBox显示第1个添加的索引break; //找到一个可用的串口即可}else{MessageBox.Show("没有找到可用串口！", "错误提示"); //显示具有指定文本和标题的消息框}}}}
}
