LTE系统概述

article/2025/11/5 17:56:08

文章目录

  • LTE概述
    • LTE设计目标
    • LTE技术特点
  • LTE网络参考模型
  • LTE系统结构和主要接口
  • LTE全网架构
  • LTE网元功能
  • 1、UE
  • 2、E-UTRAN
    • eNodeB
  • 3、EPC
    • SPR
    • OFCS
    • OCS
    • HSS【归属签约用户服务器】
    • PCRF 【策略与计费规则功能单元】
    • MME【移动性管理实体】
    • S-GW【服务网关】
    • P-GW【PDN网关】
  • 4、PDN
  • 接口说明
    • LTE-Uu【空中接口】
    • X2(控制面X2-AP)
    • S1(控制面S1-AP)
    • X2(用户面X2-U)
    • S1(用户面S1-U)
  • 复习

LTE概述

在这里插入图片描述

LTE设计目标

在这里插入图片描述

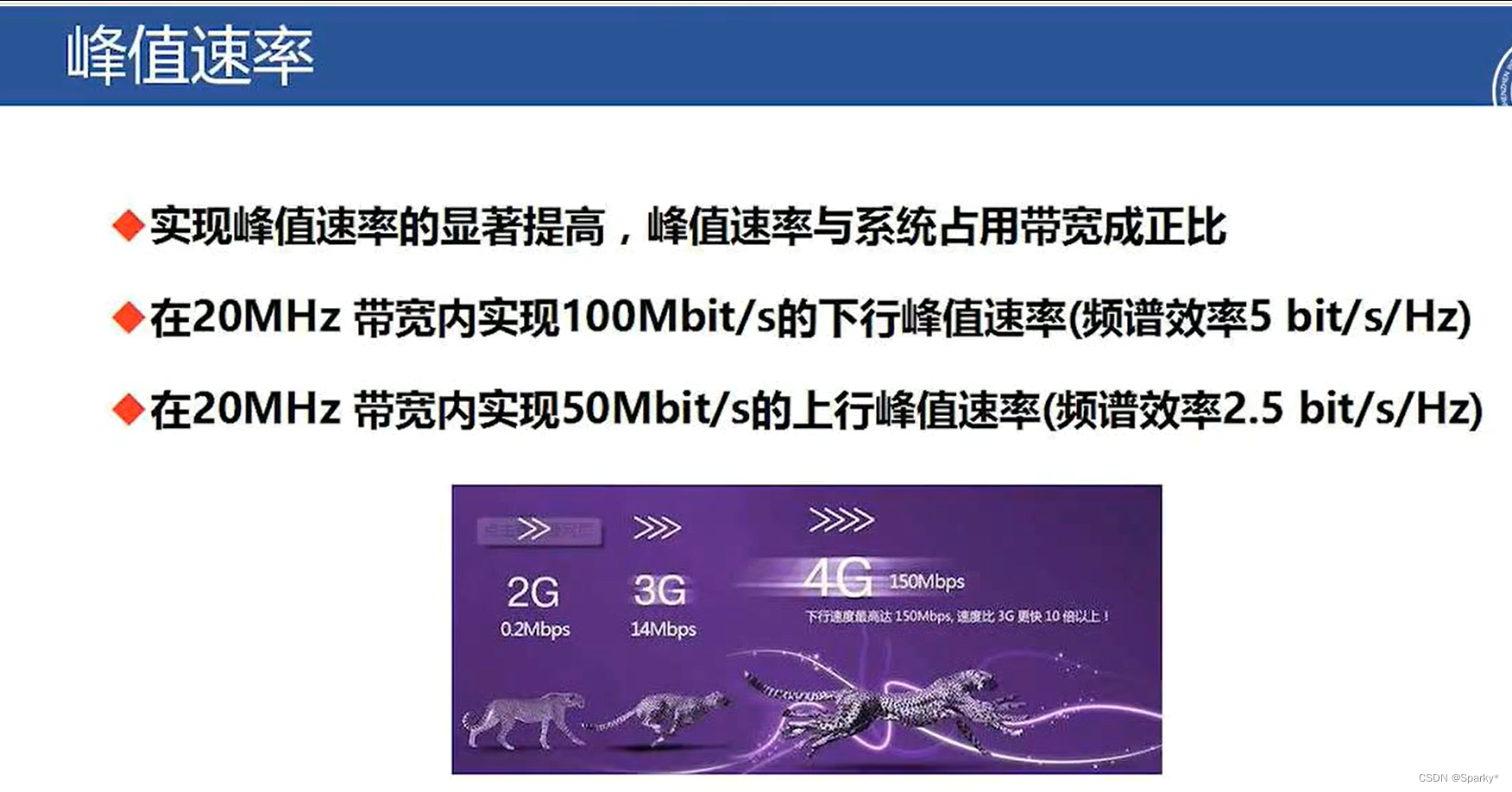

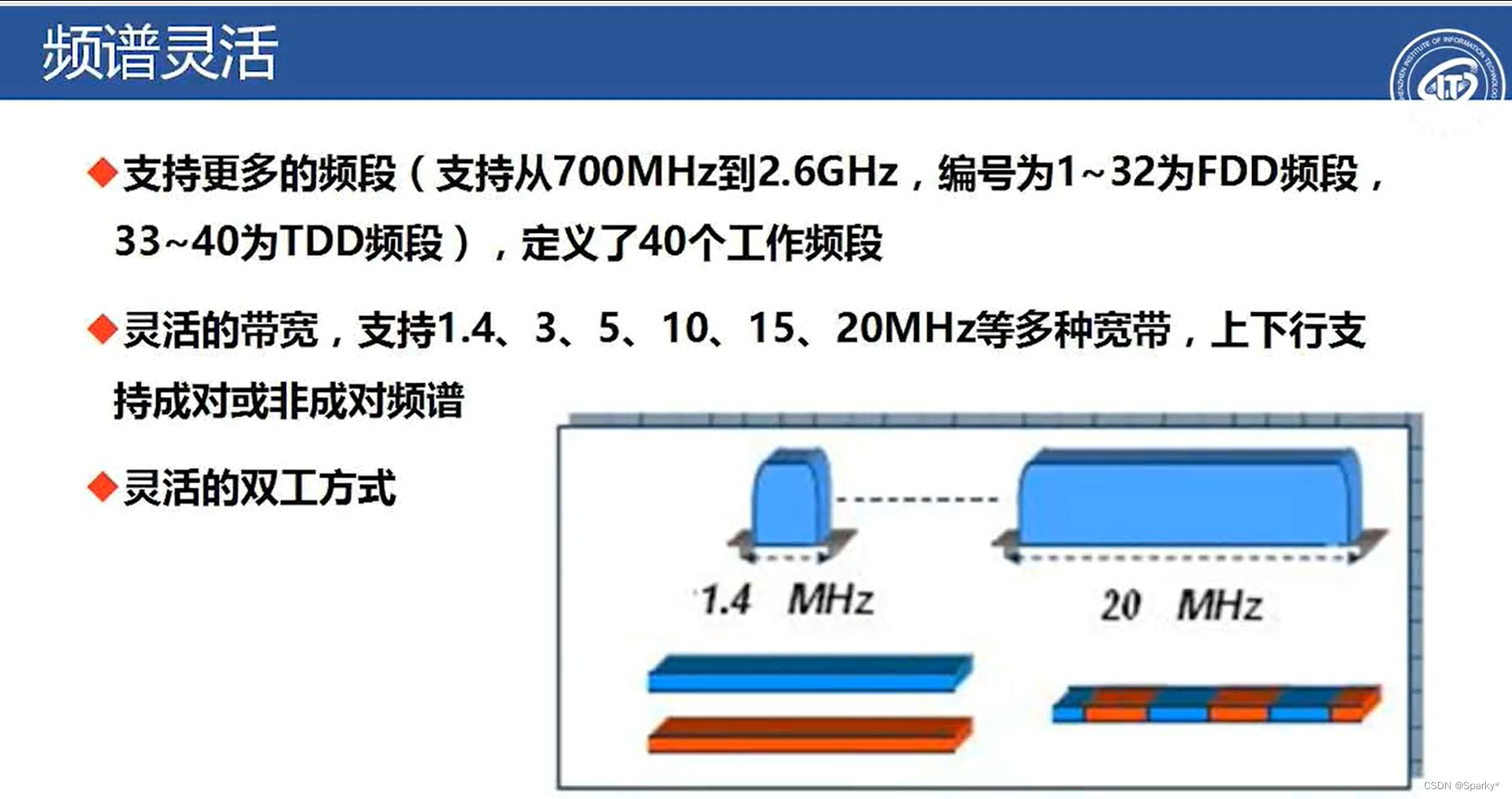

LTE技术特点

在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述

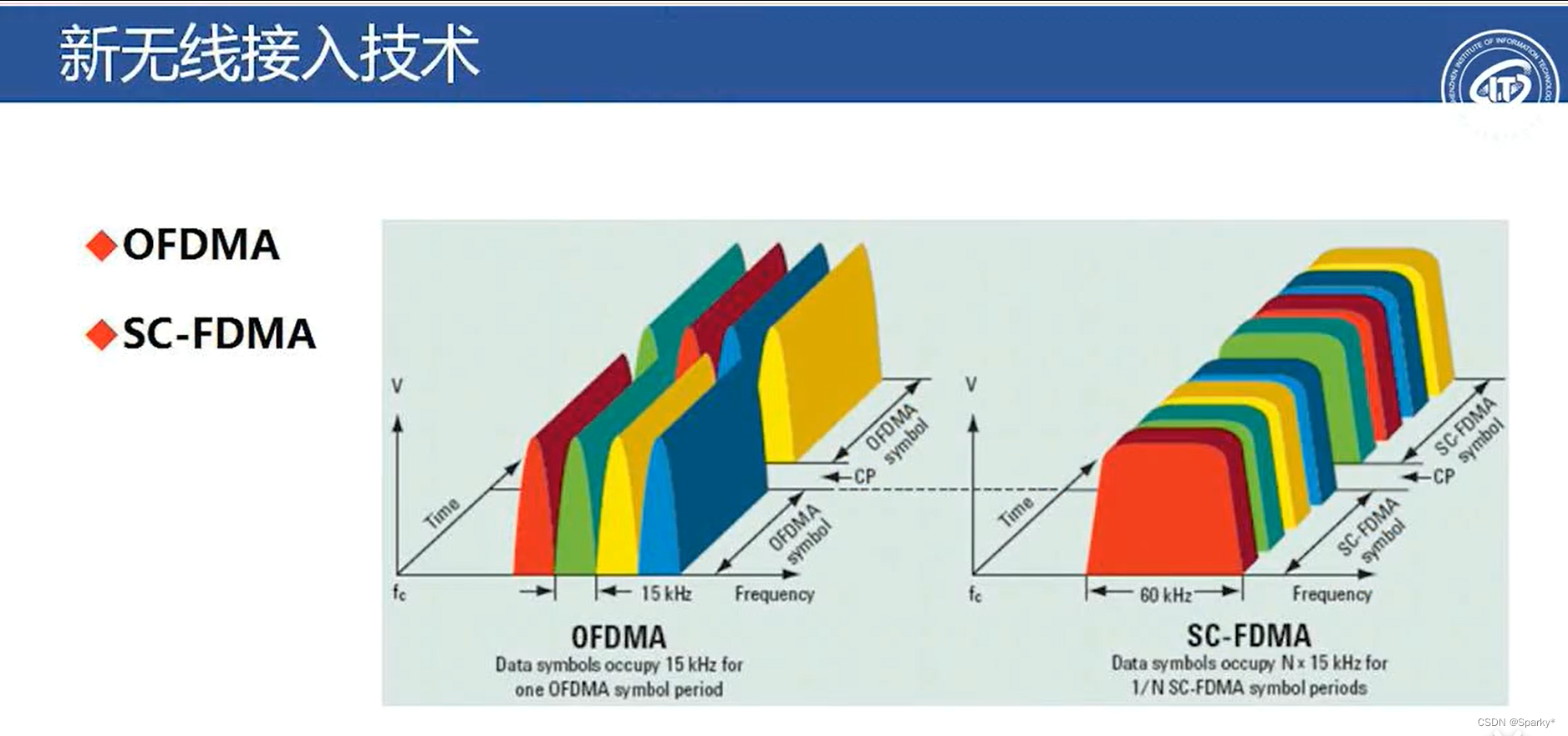

LTE下行采用OFDMA技术,上行采用SC-FDMA技术

在这里插入图片描述
在这里插入图片描述在这里插入图片描述

LTE网络参考模型

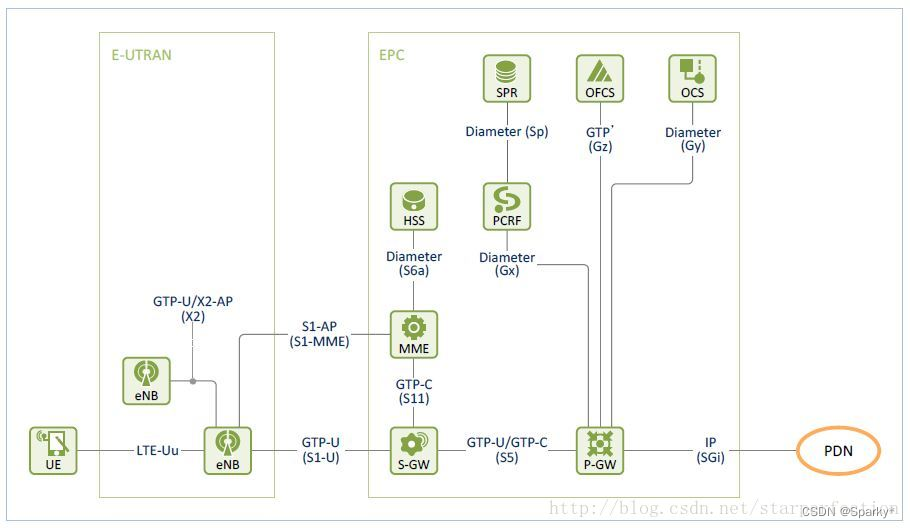

在这里插入图片描述

这是一张非常有名的LTE架构图,从图中可以看出,整个网络构架被分为了四个部分,包括由中间两个框框起来的E-UTRAN部分和EPC部分,还有位于两边的UE和PDN两部分。

UE:可以看作是我们的手机终端,
PDN:即公网,如各个网站、游戏、视频的服务器
E-UTRAN:可以看作是遍布城市的各个基站(可以是大的铁塔基站,也可以是室内悬挂的只有路由器大小的小基站),
EPC可以看作是运营商(中国移动/中国联通/中国电信)的核心网服务器,核心网包括很多服务器,有处理信令的,有处理数据的,还有处理计费策略的等等。

UE到eNB这一段是无线的,我们称这一段网络叫空中接入网;eNB之间、eNB和EPC之间都是LTE的内部网络,使用光纤相连接;EPC和PDN这一段叫地面网,使用光纤相连接,是LTE与公网的出入口。啥叫地面网?光纤不都是埋地下吗?

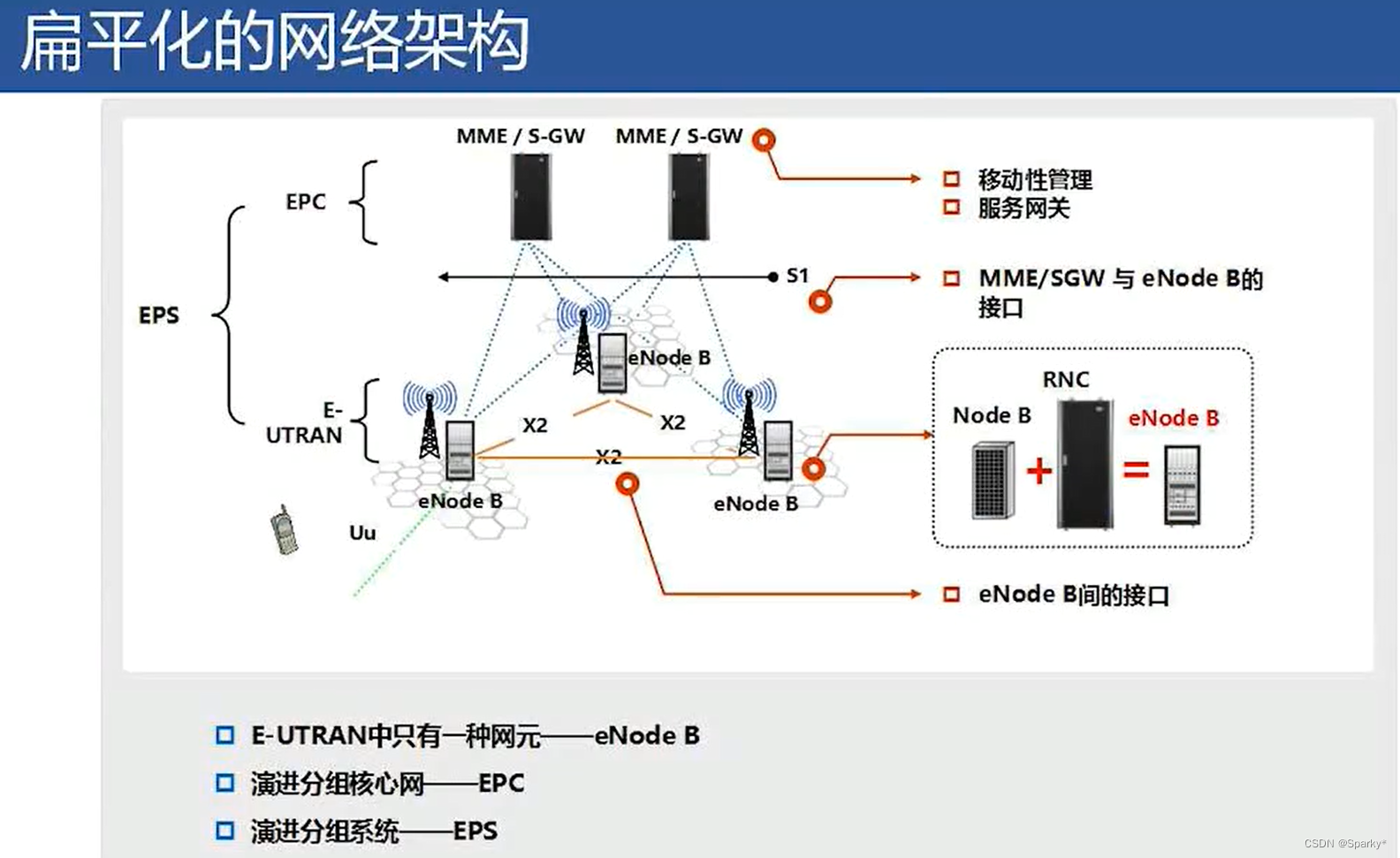

LTE系统结构和主要接口

在这里插入图片描述

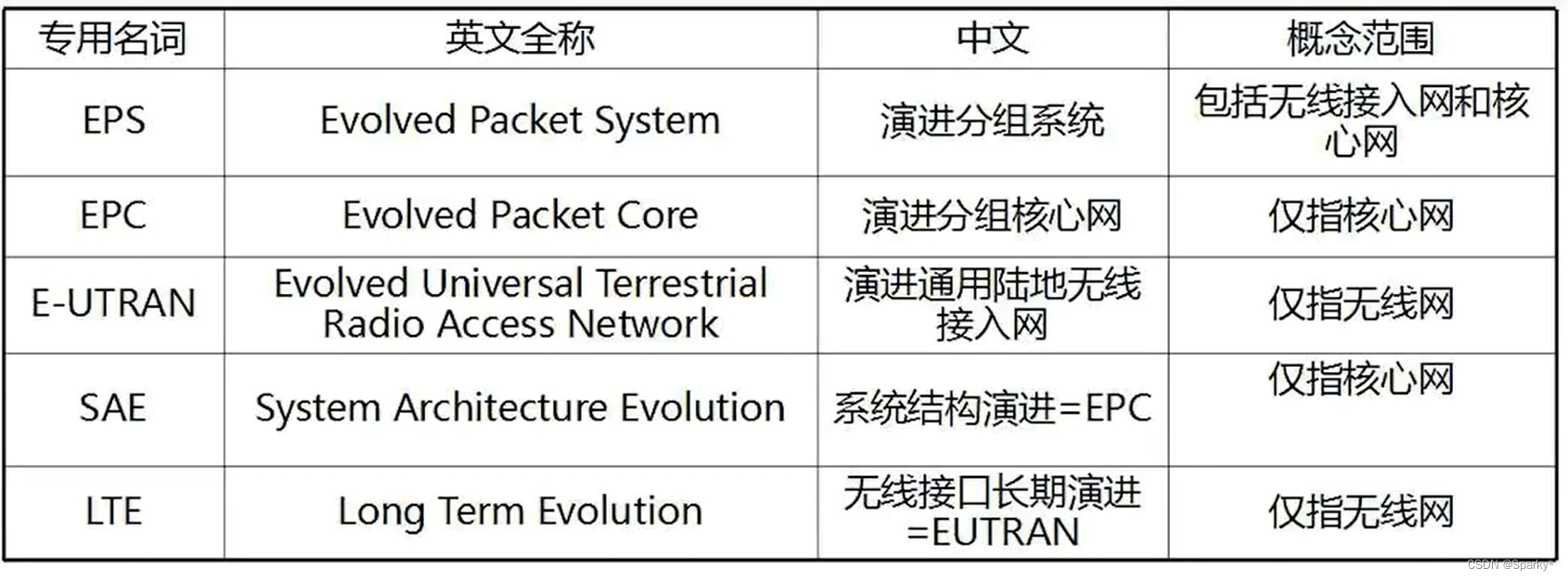

LTE的系统,确切的应该成为是EPS系统【演进的分组系统】
在这里插入图片描述

在这里插入图片描述

LTE全网架构

在这里插入图片描述
在这里插入图片描述

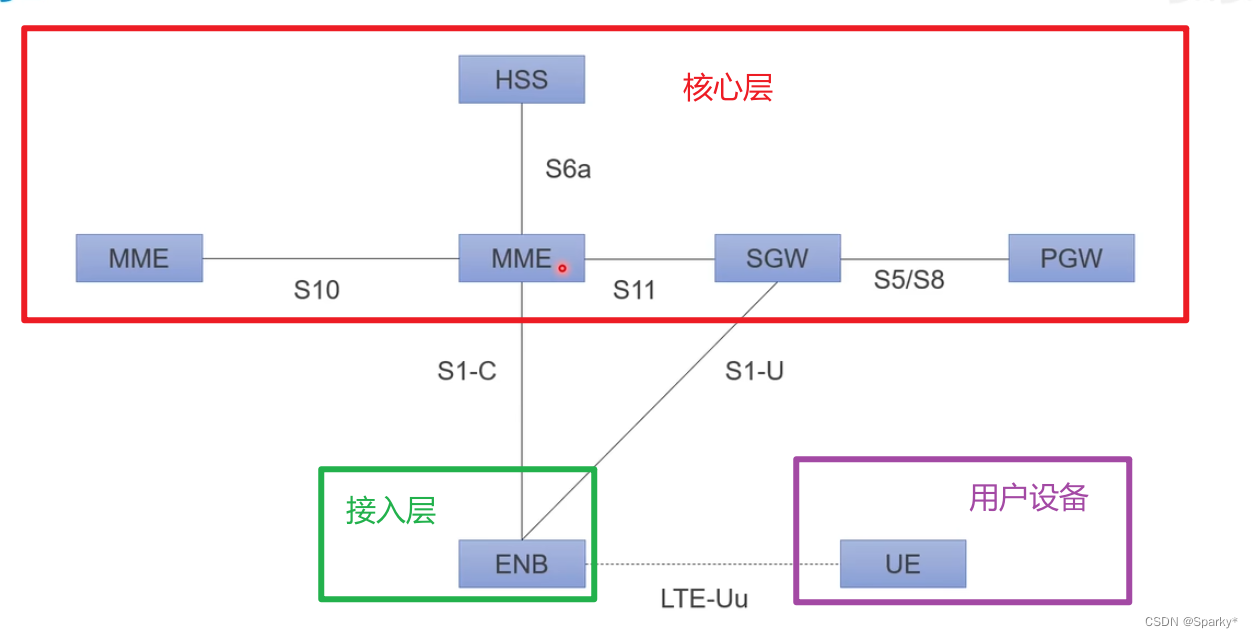

  1. UE(手机)和ENB(基站)之间通过LTE-Uu(空中接口,也就是无线)相互连接
  2. 从基站出来就有两条路了。

由于打电话的时候会有两个操作:

  1. 一个是我要跟我的核心网说我要打电话,我要打给XXX,这么一个控制的信息;
  2. 另一个是建立成功之后,我打电话说的内容
    打电话的控制信息传给MME
    电话的内容传给S-GW
  1. MME收到信息之后,由于UE(手机)有很多业务请求的需求【例如开机入网、进行业务操作】,
    如果是要入网,就传给HSS(管理用户信息的网元),
    如果是要给另外一个终端打电话,MME就会把信息传给SGW(告诉它现在谁要打电话,要打给谁)
    如果时要访问外网,MME就把信息给了SGW,SGW再把信息传给PGW,PGW再做一个通过外网的接口
    MME和MME用于连接两个LTE网络。这样做的目的是:如果一个山西的用户,走到了北京,保证他在北京也可以入网

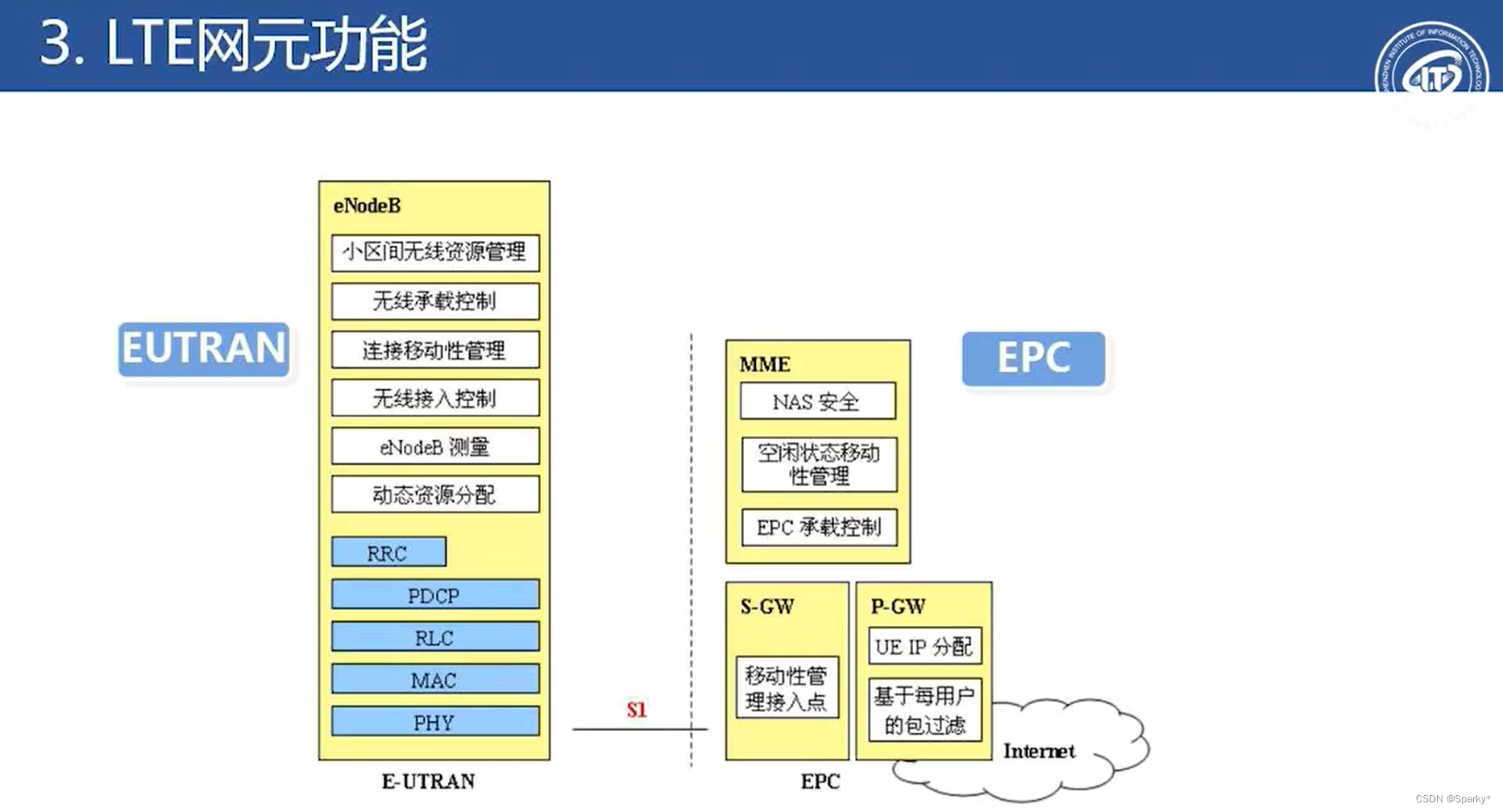

LTE网元功能

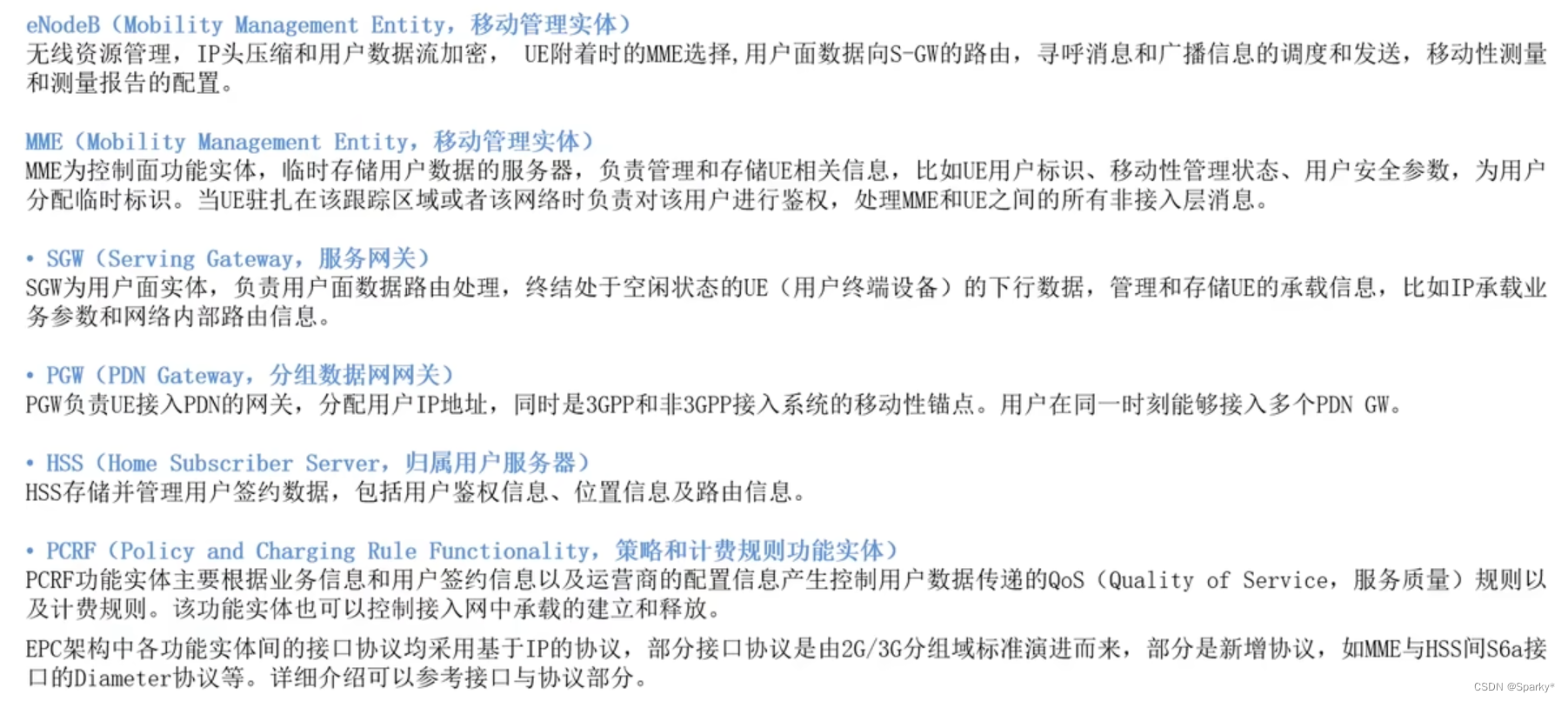

在这里插入图片描述

1、UE

全称是User Equipment,用户设备,就是指用户的手机,或者是其他可以利用LTE上网的设备。

2、E-UTRAN

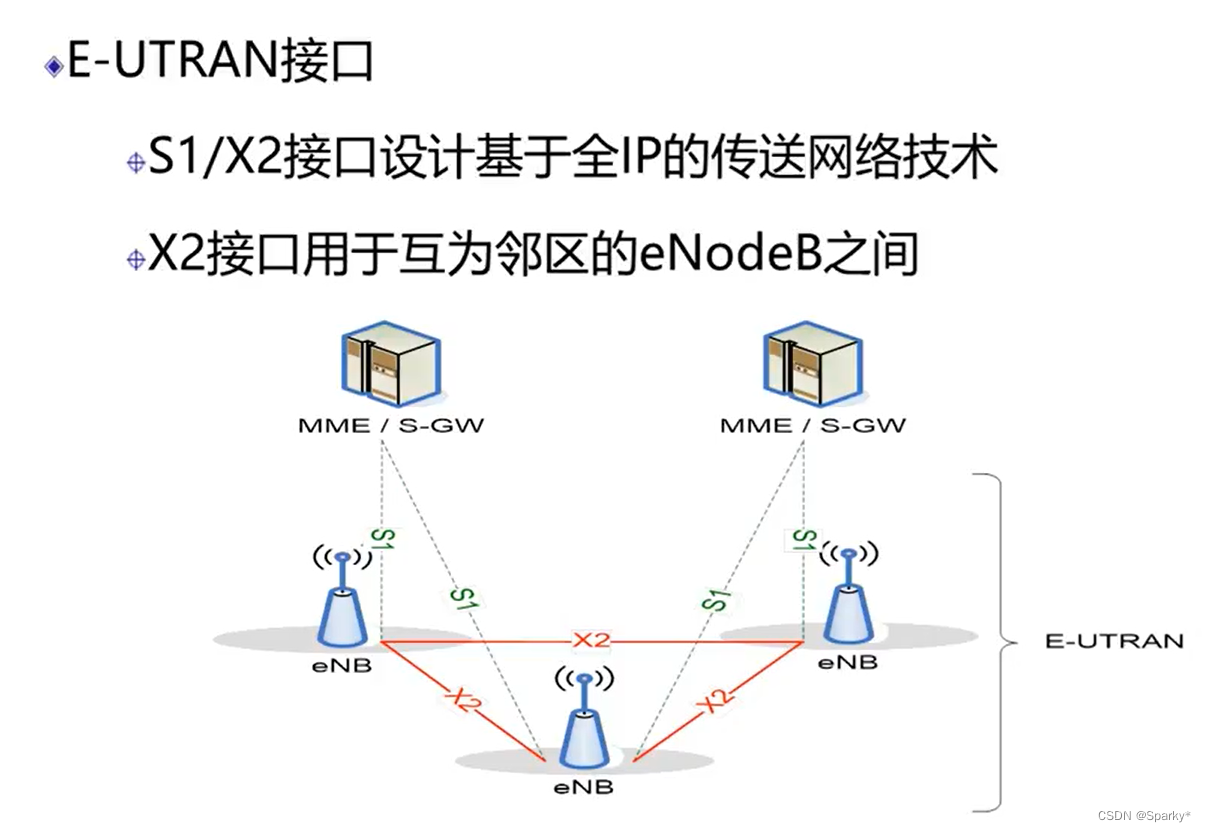

Evolved UMTS Terrestrial Radio Access Network,演进的通用陆地无线接入网络。LTE的接入网由多个eNB组成,eNB之间通过光纤相连,叫做X2接口。
在这里插入图片描述在这里插入图片描述

eNodeB

是eNodeB的简写,它为用户提供空中接口(air interface),用户设备可以通过无线连接到eNB,也就是我们常说的基站,然后基站再通过有线连接到运营商的核心网
注意:我们所说的无线通信,仅仅只是手机和基站这一段是无线的,其他部分例如基站与核心网的连接,基站与基站之间互相的连接,核心网中各设备的连接全部都是有线连接的。一台基站(eNB)要接受很多台UE的接入,所以eNB要负责管理UE,包括资源分配,调度,管理接入策略等等。

3、EPC

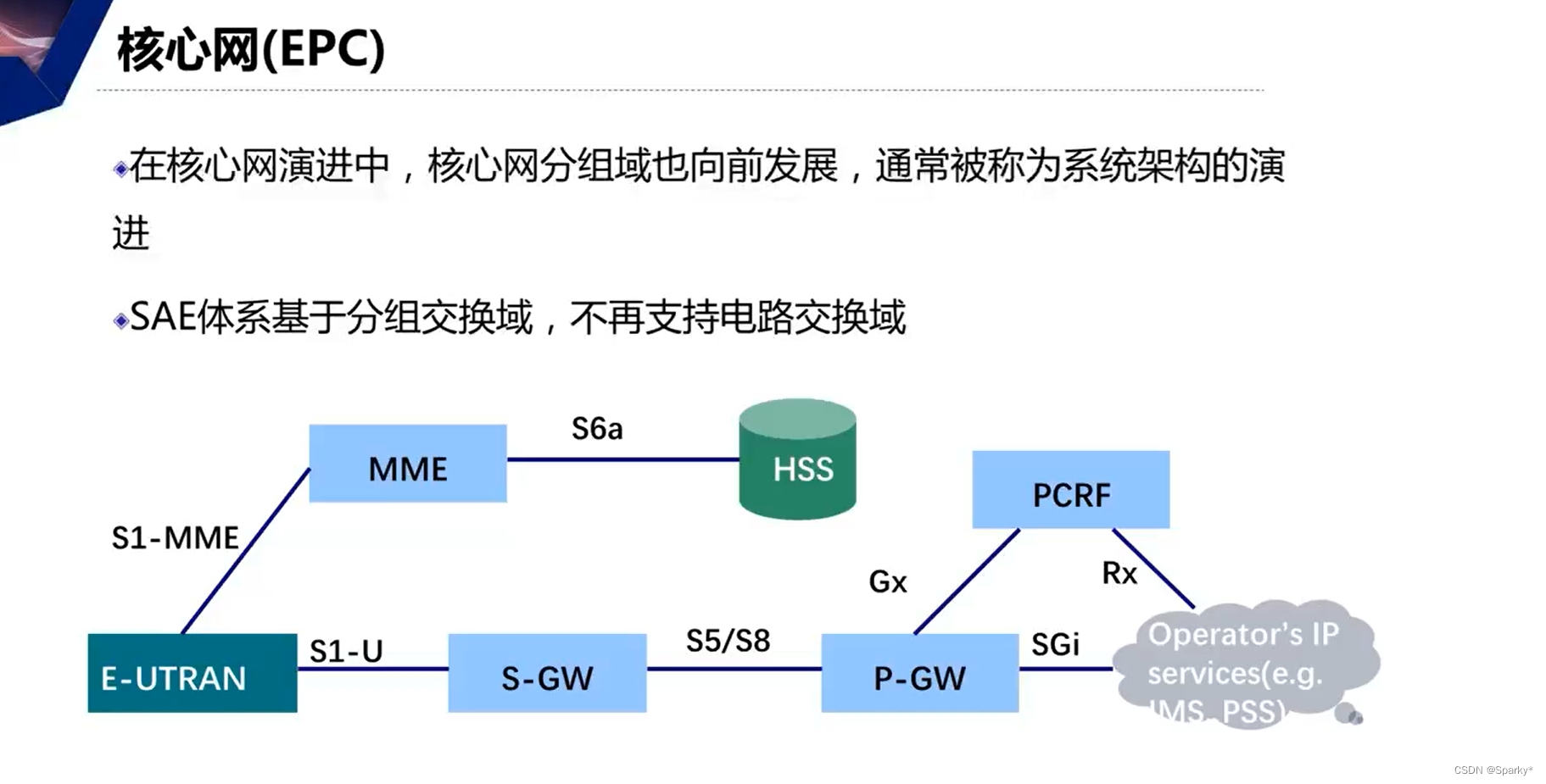

Evolved Packet Core,演进分组核心网。EPC主要由MME(移动性管理实体),SGW(服务网关)和PGW(分组数据网关)组成。多个EPC的集合称为EPS。EPC和eUTRAN间的接口是S1,由于用户面和控制面的分离,S1接口也可分为用户面接口S1-U和控制面接口S1-MME。
在这里插入图片描述

当SGW和PGW属于同一个运营商的时候,之间用S5相连
当SGW和PGW不属于同一个运营商的时候,之间用S8相连

在这里插入图片描述

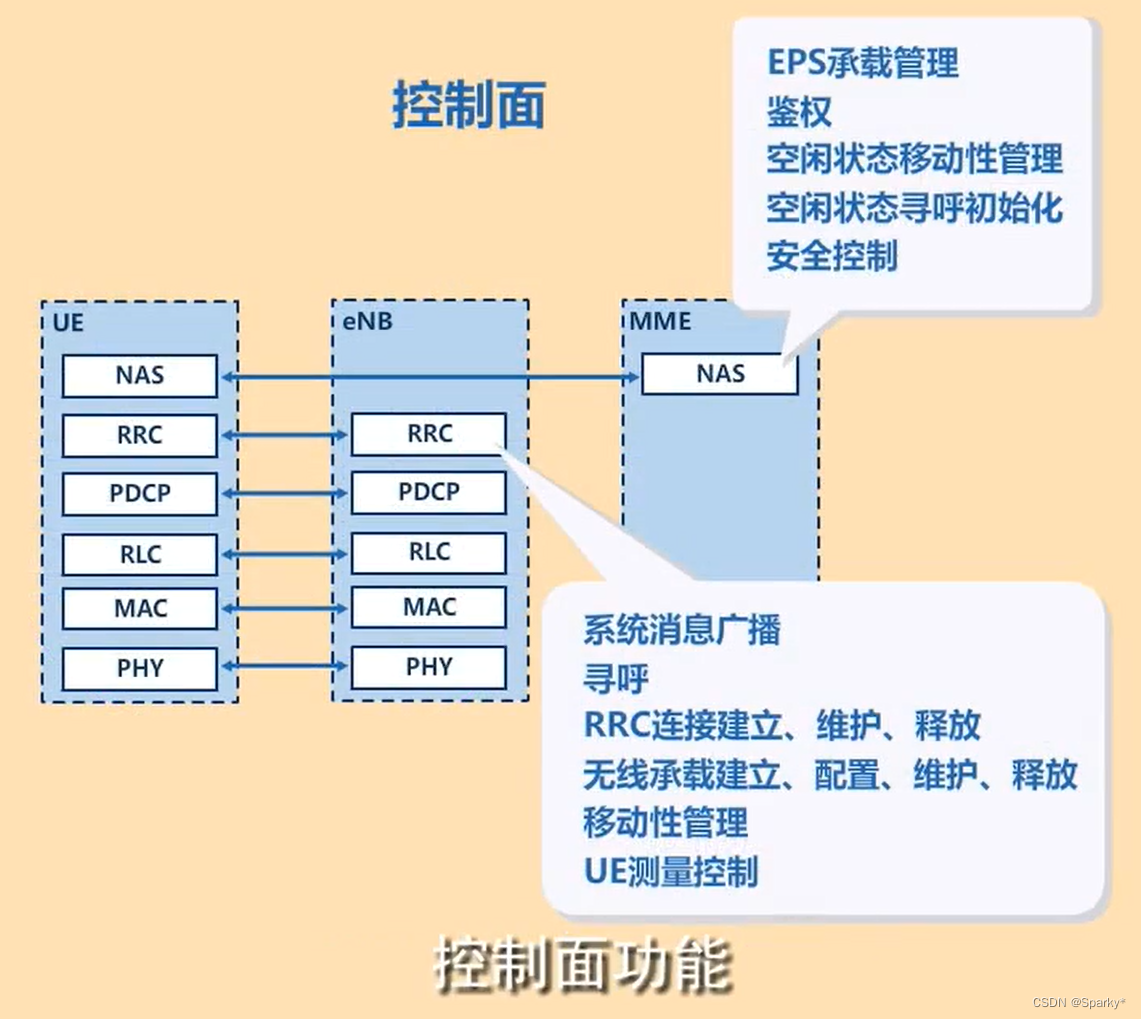

MME负责控制面
SGW负责用户面

在这里插入图片描述在这里插入图片描述

SPR

Subscriber Profile Repository的缩写,用户档案库。这个实体为PCRF提供用户的信息,然后PCRF根据其提供的信息来指定相应的规则。

OFCS

Offline Charging System ,离线计费系统,对计费的记录进行保存。

OCS

Online Charging System ,在线计费系统,应该是个用户使用服务的计费的系统。

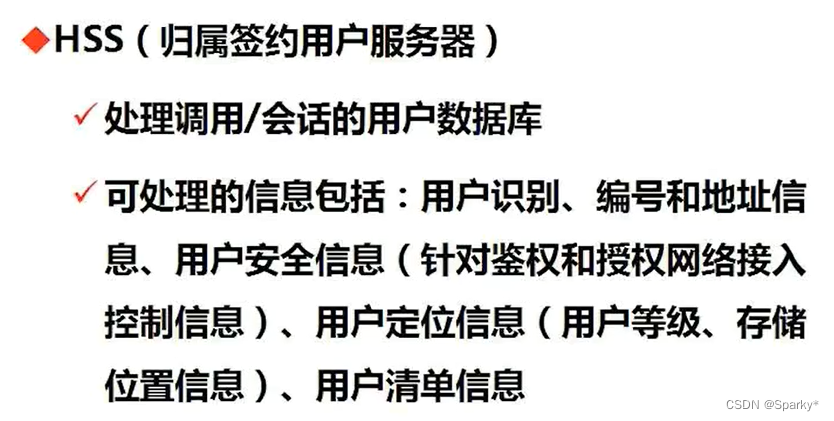

HSS【归属签约用户服务器】

英文全称:Home Subscriber Server
HSS主要负责管理用户的签约数据以及移动用户的一个位置信息
功能:

储存用户开户信息。例如我们的sim卡都有一个开户所在地,你的sim卡的注册鉴权信息都是存在开户所在地的HSS服务器里面。
QoS配置和漫游接入限制
储存用户可连接的PDN信息
集成鉴权功能。当用户连接到MME的时候,用户提交的资料会和HSS数据服务器中的资料进行比对来进行鉴权。

在这里插入图片描述

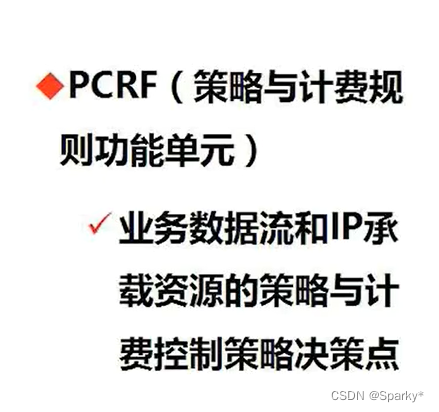

PCRF 【策略与计费规则功能单元】

英文全称:Policy and Charging Rules Function
负责策略控制:
控制P-GW中的流量计费
提供QoS授权。QoS等级标识和比特率,与开户信息匹配
根据用户套餐和业务需求提供数据业务资源管控。

在这里插入图片描述

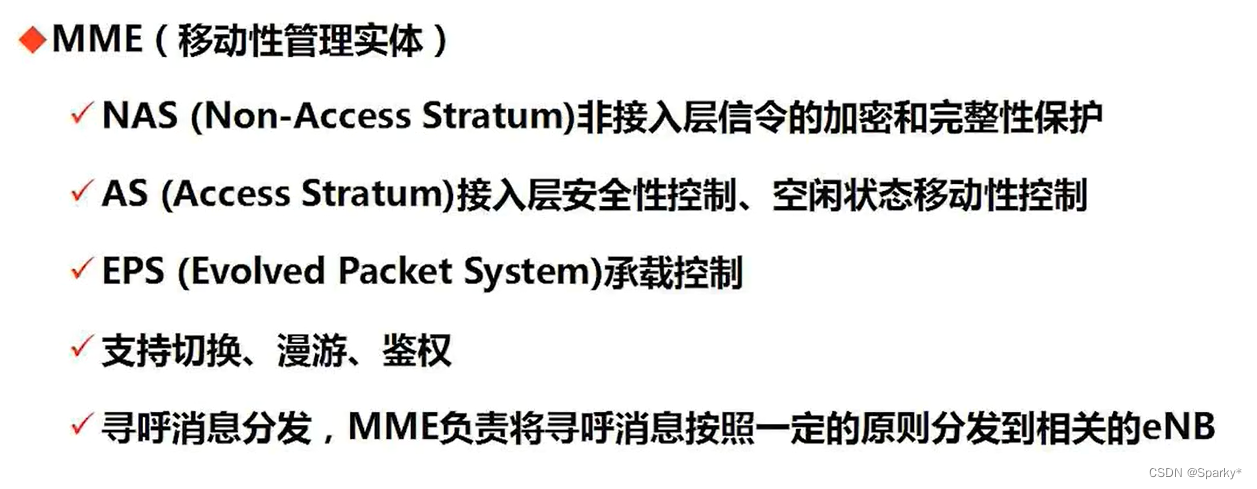

MME【移动性管理实体】

英文:Mobility Management Entity,
MME负责控制面
MME是处理UE与核心网信令交互的控制节点【协议为NAS
完成:承载管理(建立、维护和释放),连接管理(安全连接管理)
MME支持激活状态下的会话移动性支持,空闲状态下终端移动性管理、鉴权等功能

在这里插入图片描述

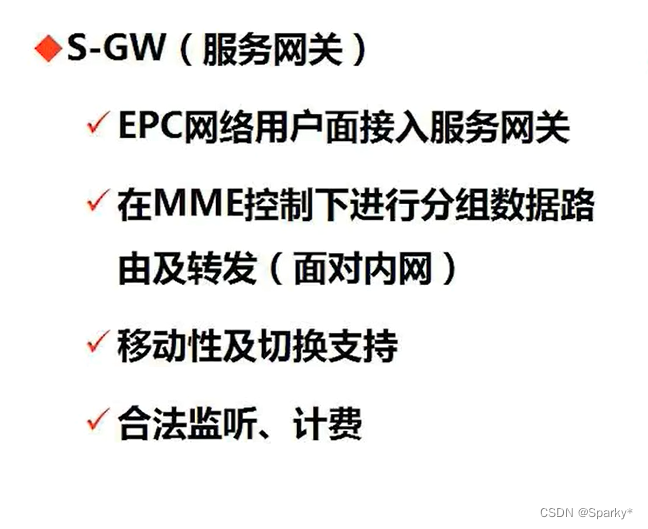

S-GW【服务网关】

英文全称:Serving Gateway
SGW负责用户面,负责本地网络和用户的数据处理部分
用户IP包通过SGW转发,提供E-UTRAN和EPC之间的路由
功能包括:

当UE在eNodeB之间移动时充当本地移动性管理实体,收集流量信息,合法监听,提供移动性管理锚链,对下行用户数据进行缓冲,等待MME发起寻呼,建立无线承载

在这里插入图片描述

P-GW【PDN网关】

英文全称:PDN Gateway
PGW负责用户数据包和其他网络的一个处理
P-GW提供EPC与PDN路由,进行IP地址分配和QoS管理
根据PCRF规则进行流量计费

在这里插入图片描述

是PDN Gateway的缩写,其中PDN是Packet Data Network 的缩写,通俗地讲,可以理解为互联网,这是整个LTE架构与互联网的接口处,所以UE如果想访问互联网就必须途径P-GW实体,从另外一方面说,如果想通过P-GW而访问互联网的话,必须要有IP地址,所以P-GW负责了UE的IP地址的分配工作,同时提供IP路由和转发的功能。此外,为了使互联网的各种业务能够分配给不同的承载,P-GW提供针对每一个SDF和每一个用户的包过滤功能。(也就是说在P-GW处,进出的每一个包属于哪个级别的SDF和哪一个用户都已经被匹配好了。这里的SDF是服务数据流Service Data Flow的缩写,意思就是P-GW能区分每一个用户的不同服务的数据包,从而映射到不同的承载上去。以后会有关于SDF的更详细的说明)。此外,P-GW还有其他的一些功能,比如根据用户和服务进行不同的计费和不同的策略,这部分对于每个运营商都会有差异,在此不做多的赘述。

PDN Gateway,分组数据网关。是运营商网络和互联网的网关,功能类似传统中的GGSN,主要功能包括

  • 分组包深度检查;
  • IP地址分配;
  • 会话管理;
  • 路由选择和数据转发;
  • PCRF的选择;
  • Qos控制;
  • 非3GPP接入;
  • 基于业务的计费。

4、PDN

Public Data Network,公用数据网络,即互联网。

接口说明

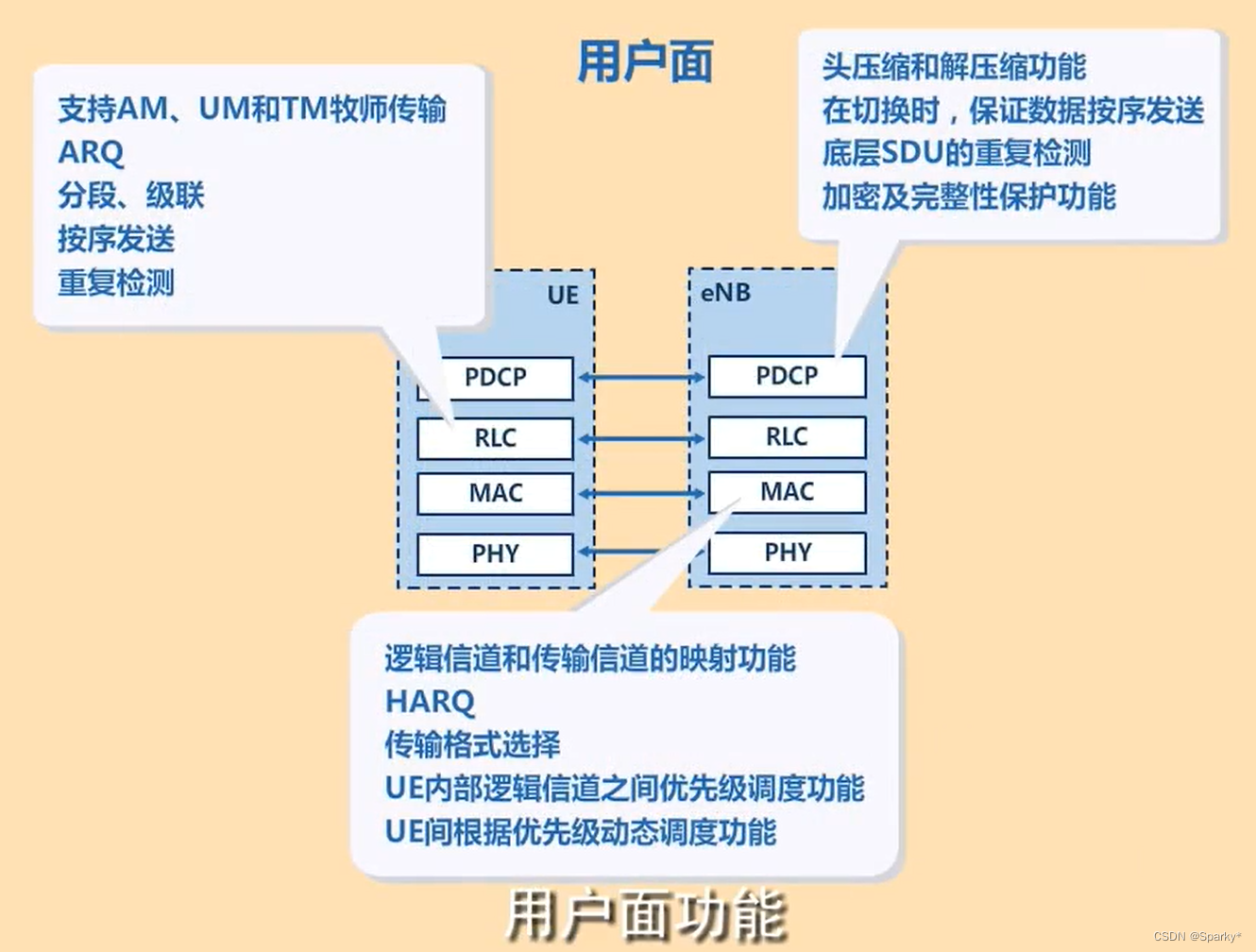

LTE-Uu【空中接口】

LTE-Uu接口是位于终端与基站之间的空中接口。在这中间,终端会跟基站建立信令连接与数据连接,信令连接叫做RRC Connection,相应的信令在SRB上进行传输,(这里,SRB有三类,分别是SRB0, SRB1和SRB2,SRB可以理解为是传输信令的管道),而数据的连接是逻辑信道,相关的数据在DRB上传输。这两个连接是终端与网络进行通信所必不可少的。

X2(控制面X2-AP)

X2是两个基站之间的接口,利用X2接口,基站间可以实现SON功能(Self Organizing Network),比如PCI的冲突检测等。

S1(控制面S1-AP)

S1是基站与MME之间的接口,相关NAS信令的传输都必须建立在S1连接建立的基础上。

X2(用户面X2-U)

X2用户面的接口是建立在GTP-U协议的基础上,连接两个基站,传输基站间的数据。(X2 handover等)

S1(用户面S1-U)

S1用户面的接口是建立在GTP-U协议的基础上,连接基站与MME,传输基站与MME之间的数据。(S1 handover,上网的数据流等)

复习

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
