实验效果：相同VLAN能通讯，不同VLAN不能通讯

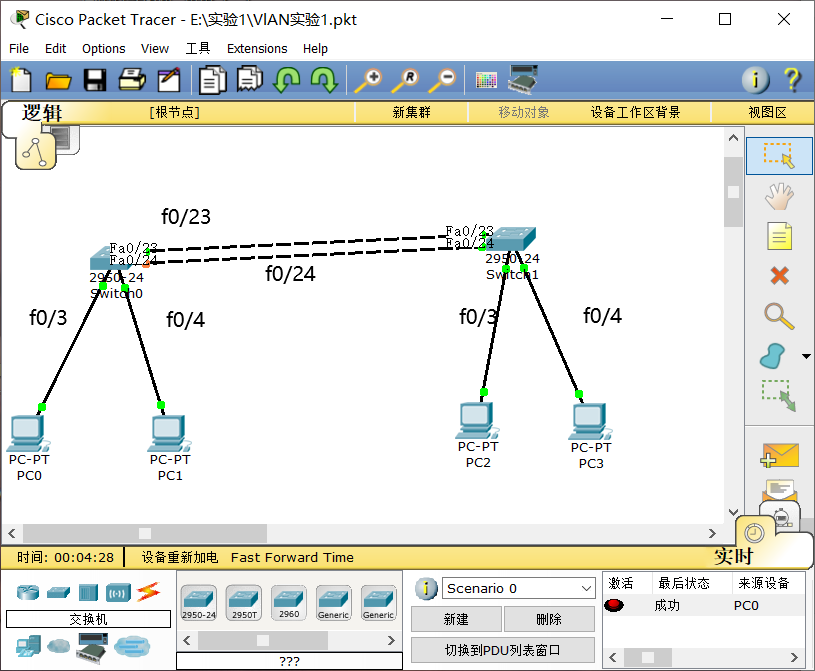

1.配置拓扑图如下：（两台交换机和四台主机终端设备）

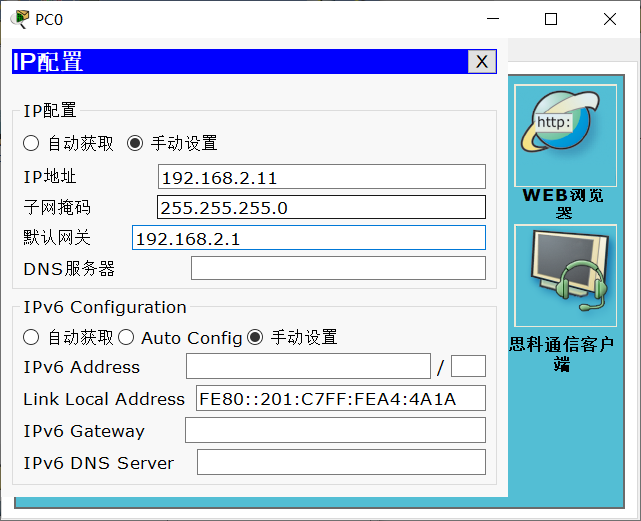

2.四台终端设备设置IP地址和网关

PC0 IP地址：192.168.2.11 网关 192.168.2.1

PC1 IP地址：192.168.2.22 网关 192.168.2.1

PC2 IP地址：192.168.2.33 网关 192.168.2.1

PC3 IP地址：192.168.2.44 网关 192.168.2.1

3.查看连通性，可以在命令提示符内输入：ping 192.168.2.22/33/44查看

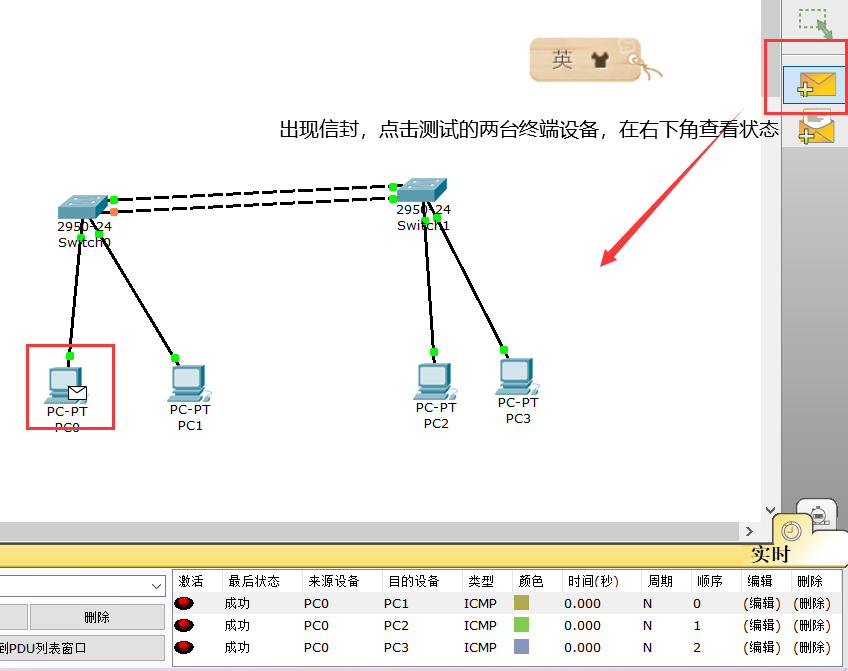

也可使用点击信封，点击两台主机查看连通性

 4.划分VLAN

分别点击交换机Switch0、Switch1，点击命令行，进行VLAN划分

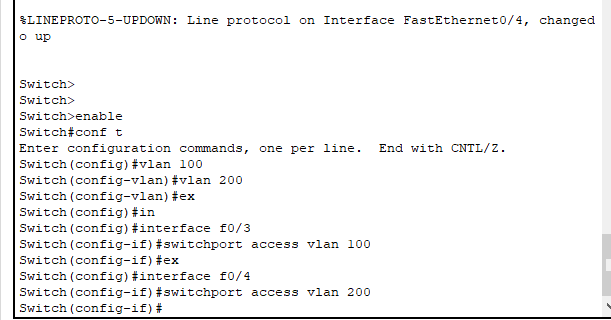

先回车，出现"Switch>"——>输入enable——>输入conf t——>输入vlan 100——>输入vlan 200——>（退出）输入ex——>(静态分配)输入interface f0/3——>输入switchport access vlan 100——>输入ex——>interface f0/4——>switchport access vlan 200

{

这是PC0pingPC1是不通的，除非修改Switch0/1的VLAN，即：

点击switch0/1——>enable——>conf t——>interface range f0/23-f0/24——>switchport acccess vlan 100

但这样做对于少数VLAN适用，多个VLAN设置比较麻烦

如果先设置了switch的VLAN，得先输入no switchport access vlan 100 后才能设置trunk模式

}

所以使用switchport mode trunk模式(switch0、switch1都设置)

在全局配置模式下（config）输入：interface range f0/23-f0/24——>switchport mode trunk

 5.查看终端设备连通性
