基本的绘图流程：
（1）数据准备。
（2）设置当前绘图区。
（3）绘图。
（4）设置图形中曲线和标记点格式。
（5）设置坐标轴和网格线属性。
（6）标注图形。
（7）保存和导出图形。

1.plot()函数：

• plot(y) : 以y为实数数组，以y的每列元素为纵坐标，y的指数为横坐标绘制图形。

• plot(x1,y1,x2,y2,…) : 以xn为横坐标对应yn为纵坐标绘制多条曲线。

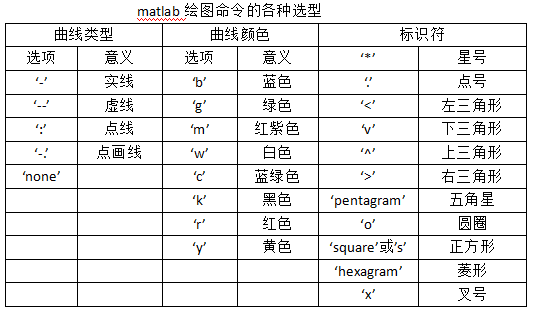

• plot(x1,y1,LineSpec,x2,y2,LineSpec,…) : 以对应的线型属性LineSpec绘制图形，其中包括线的类型（line style）,标记点符号(marker symbol),图形线条的颜色等 。

其线型属性可以组合，如：'red-.hexagram’表示：绘制红色的点画线，且每个转折点上用六角星表示。

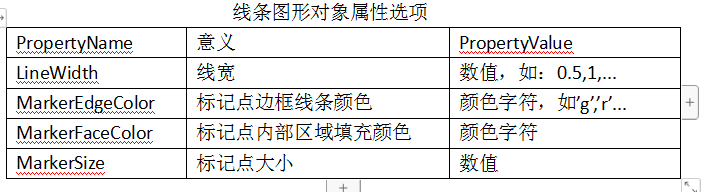

• plot(…,‘propertyName’,propertyValue,…) : 绘制图形的同时对所有线条图形的线宽，标记点大小，标记点边框颜色和标记点填充颜色等设置。

例１：绘制出方程y=tan(sin x)−sin(tan x)在x∈[−π,π]区间内的曲线。

x=-pi:pi/10:pi;                  %以pi/10为步长
y=tan(sin(x))-sin(tan(x));       %求出各点上的函数值
plot(x,y,'--rs',...              %绘制红色的虚线，且每个转折点上用正方形表示。'LineWidth',2,...        % 设置线宽为2'MarkerEdgeColor','k',...% 设置标记点边框线条颜色为黑色'MarkerFaceColor','g',...% 设置标记点内部填充颜色为绿色'MarkerSize',10)         %设置标记点大小为10

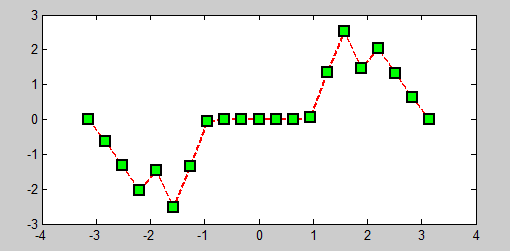

对应Figure为：　　

注意：plot函数只将给定点用直线连起来，因此，步长选的过大，曲线将看似一条折线。

例2:用不同的线型和颜色在同一坐标内绘制曲线y=2e^{-0.5x}sin(2pi*x)及其包络线。MATLAB程序如下：

x=[0:pi/100:2*pi]; %数据准备
y1=2*exp(-0.5*x);
y2=2*exp(-0.5*x).*sin(2*pi*x);
plot(x,y1,'k:',x,-y1,'k:',x,y2,'b--')   %y1和-y1为包络线
%将y1和－y1设置为黑色点线，y2设置为蓝色虚线

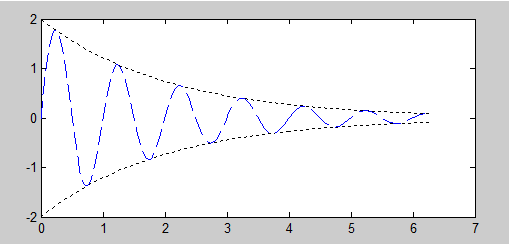

对应的Figure为：

2.坐标轴的设置和轴刻度设置

2.1 axis函数

• axis[xmin xmax ymin ymax] : 对当前二维图形对象的x轴和y轴进行设置，其中x轴的刻度范围为[xmin xmax], y轴的刻度范围为[ymin ymax]。
• axis off : 把坐标轴，刻度，标注和说明变为不显示状态。
• axis on : 把坐标轴，刻度，标注和说明变为显示状态。
• axis manual : 冻结当前的坐标轴比例，以后添加绘图都在当前坐标轴范围内显示。
• axis auto : 恢复系统的自动定比例功能。
• axis equal : 等比例坐标轴。
• axis nomal : 自动调整纵横轴比例，使当前坐标轴范围内的图形显示达到最佳效果。
• axis square : 以当前坐标轴范围为基础，将坐标轴区域调整为方格形。

例：绘制单位圆

clear ;close all; clc
t=[0:0.01:2*pi];            %定义时间范围
x=sin(t);
y=cos(t);
plot(x,y)
axis([-1.5 1.5 -1.5 1.5])    %限定X轴和Y轴的显示范围
grid on
axis('equal')

对应Figure为：

2.2函数set

• set(gca,‘xtick’,标识向量)：x坐标轴刻度数据点位置
• set(gca,‘xticklabel’,‘字符串|字符串’)：x坐标轴刻度处显示的字符。
• set(gca,‘FontName’,‘Times New Roman’,‘FontSize’,14)：设置坐标轴字体名称和大小。
  注意：gca是坐标轴的handle,即标识辨识码

例：

t=0:0.05:7;
plot(t,sin(t))
set(gca,'xtick',[0 1.4 3.14 5 6.28])
set(gca,'xticklabel','0|1.4|half|5|one')

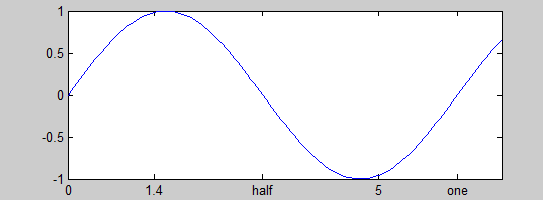

对应Figure为：

3.图形的标注，网格及图例说明

• title(‘String’) ：在坐标系的顶部添加一个文本串String，作为图形的标题。
• xlabel(‘String’)，ylabel(‘String’)：采用字符串给x轴，y轴标注。
• text(x,y,‘string’)：在二维图形(x,y)位置处标注文本注释’string’。
• gtext(‘string’)：拖动鼠标确定文字’string’的位置，再单击鼠标左键。

例：绘制分段函数，并添加图形标注

clc
close all
clear
x=0:0.05:10; %数据准备
y=zeros(1,length(x));%生成一个1行length(x)列的矩阵。
for n=1:length(x)if x(n)>=8y(n)=1;elseif x(n)>=6y(n)=5-x(n)/2elseif x(n)>=4y(n)=2elsey(n)=sqrt(x(n))end
end
plot(x,y)%画出图形
axis([0 10 0 2.5])　　　%设置坐标轴的范围
title('分段函数曲线');　　%添加图形标题
xlabel('x')　　　　　%给x轴标注
ylabel('y')　　　　　%给y轴标注
text(2,1.3, 'y=x^{1/2}');　　%在（2,1.3）处添加文本注释
text(4.5,1.9, 'y=2');　　　　%在（4.5,1.9）处添加文本注释
text(7.3,1.5, 'y=5-x/2');
text(8.5,0.9, 'y=1');

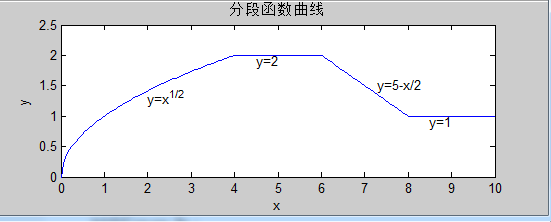

对应Figure 为：

• figure,:打开不同的图形窗，以绘制不同的图形。
• grid on：对当前坐标轴添加网格。
• hold on：保持当前图形窗口内容命令，防止图形被下个图形覆盖。

例：分别绘制正余弦曲线，并绘制标题，添加或删去网格。

close all
clc
clear
t=[0:pi/20:9*pi];       %定义时间范围
figure(1)               %建立图形窗口1
plot(t,sin(t),'r:*')    %以红色的点绘制正弦函数图形，图形的标识符为星
grid on                 %在所画出的图形坐标中添加栅格，注意用在plot之后
text(pi,0,' \leftarrow sin(\pi)','FontSize',18) %在（pi,0）处添加左箭头和sin(pi)文本标识,字体大小为18
title('添加栅格的正弦曲线')%添加图形标题
xlabel('x')             %添加x坐标轴标识
ylabel('sint')          %添加y坐标轴标识figure(2)      %建立图形窗口2
plot(t,cos(t)) %绘制余弦函数图形
grid on        %打开网格
pause          %暂停
grid off       %删除栅格
text(pi,0,' \leftarrow cos(\pi)','FontSize',18)   %添加文本标识
title('去除栅格的余弦曲线')  %添加图形标题
xlabel('x')    %添加x坐标轴标识
ylabel('cost') %添加y坐标轴标识

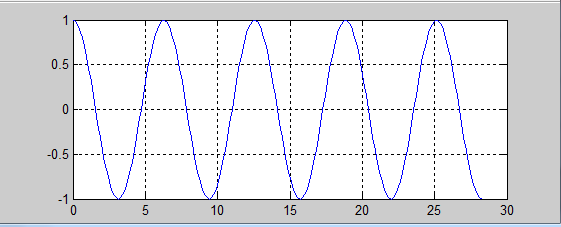

对应Figure为：

• lenged(‘String1’,‘String2’,…)：在当前图形中添加图例。
• lenged(…,pos)：由pos确定图例标注位置。
  pos = 0 表示放置图例在轴边界内；
  pos = 1 表示放置图例在轴边界内右上角（为默认设置）；
  pos = 2表示放置图例在轴边界内左上角；
  pos = 3表示放置图例在轴边界内左下角；
  pos = 4表示放置图例在轴边界内右下角。

例：给正余弦函数添加图例

x=-pi:pi/20:pi;
plot(x,cos(x),'-ro',x,sin(x),'-.b')
h=legend('cos','sin',2);

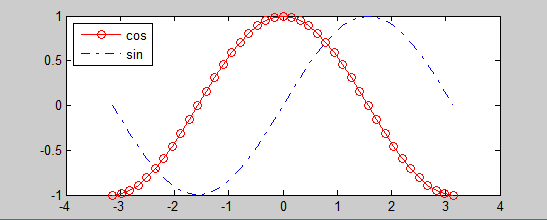

对应Figure为：

4. 函数绘图命令和分割图形显示窗口命令

• fplot(‘funtion’,limits)：绘制函数曲线在一个指定范围内，limits可以为[xmin xmax]或者[xmin xmax ymin ymax]
• subplot(m,n,p)：将一个图形窗口分成mxn个子窗口，从左往右，从上往下第p个子图形窗口。

例：

subplot(2,2,1),fplot('humps',[0 1])
subplot(2,2,2)
fplot('abs(exp(-j∗x∗(0:9))∗ones(10,1))',[0 2∗pi])
subplot(2,2,3)
fplot('[tan(x),sin(x),cos(x)]',2∗pi∗[-1 1 -1 1])
subplot(2,2,4)
fplot('sin(1./x)',[0.01 0.1],1e-3)

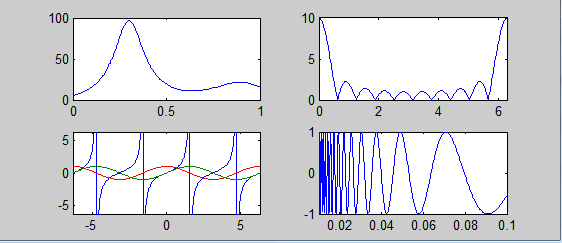

对应Figure为：

5.函数ezplot
无需数据准备，可以直接画出函数的图形，可用于显函数，隐函数，参数方程作图。

• ezplot(f)：f是关于x的函数（-2pi<x<2pi）

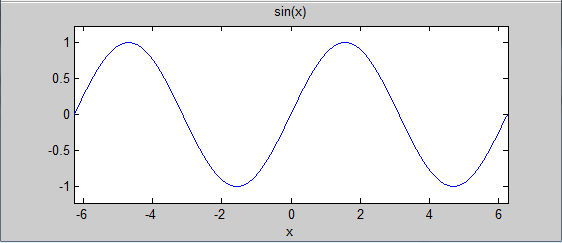

例：ezplot(‘sin(x)’)

• ezplot(f(x,y))：f(x,y) = 0,隐函数，（-2pi<x<2pi，-2pi<y<2pi）

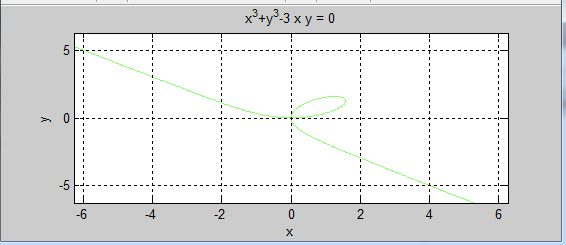

例：

syms x y
ezplot('x^3+y^3-3*x*y')
grid on

• eaplot(f,[A B])f是关于x的函数（A<x<B）

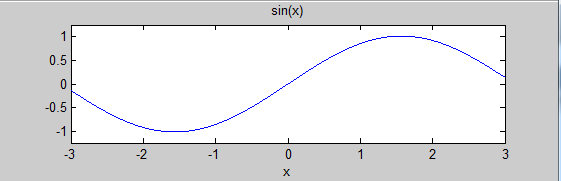

例：ezplot(‘sin(x)’,[-3,3])

• ezplot(f(x,y)：[XMIN,XMAX,YMIN,YMAX]):f(x,y)=0,隐函数

例：ezplot(‘x^3+y3-3xy’,[-9,9,-6,6])

• ezplot(f1,f2):画关于变量T的参数方程(0<T<2*pi)

syms t
ezplot(3*sin(t),3*cos(t))

• ezplot(f1,f2,[TMIN,TMAX])(TMIN<T<TMAX)

例：ezplot(3sin(t),3cos(t),[-2,2])

6.函数solve
solve()用来求解代数方程的解析解或者精确解

• solve(eq)
• solve(eq,var)
• solve(eq1,eq2,eq3,…,eqn)
• solve(eq1,eq2,…,eqn,var1,var2,…,varn)
  eq代表方程，var代表变量

syms a u v;
A = solve(‘a*u^2 + v^2′, ‘u – v = 1′, ‘a^2 – 5*a + 6′)

求解结果为
A = a: [4x1 sym]
  u: [4x1 sym]
  v: [4x1 sym]
对于查看具体的数值可以通过
Aa = A.a
Au = A.u
Av = A.v
