单片机最小系统的四大硬件：单片机，晶振电阻，复位电路 ,电源
1.复位电路
可以自动复位，可以是高电平使他复位也可以是低电平使他复位，跳转到0地址，然后重新开始。

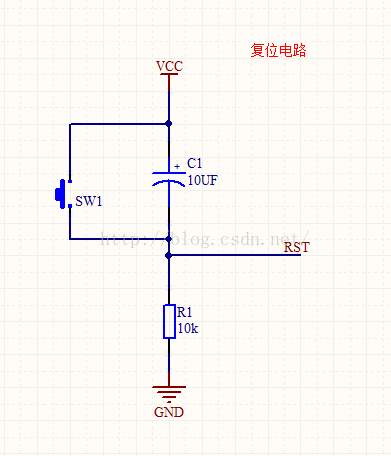

高电平复位电路图：
这张图可以自动复位也可以手动复位
自动复位：导通的一瞬间，VCC由0到5，电容通交流阻直流，于是导通了，于是RST有了一段高电平，只要超过24个时钟周期就复位了。等充电一段时间后，电容饱和，RST对应为0，变为低电平。正常工作为低电平，高电平复位
手动复位：按键一瞬间让RST与VCC连通，只要时间超过24个时钟周期，高电平复位。所以手动复位要和电容并联。

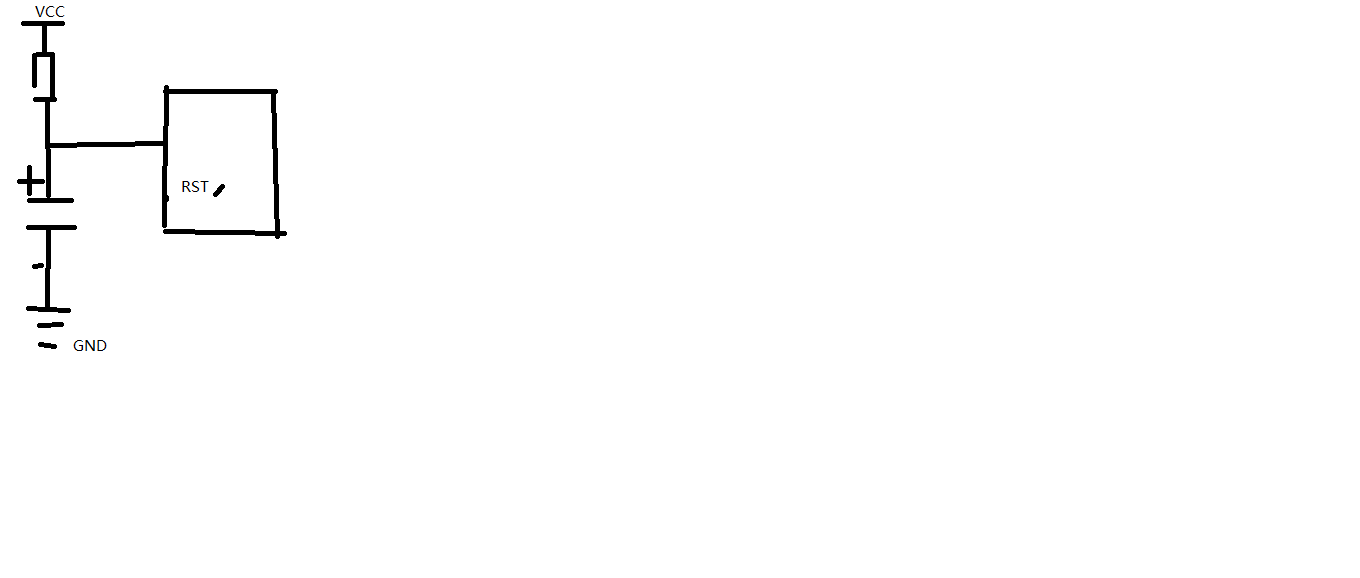

低电平复位电路图：
原理和高电平复位是一样的。

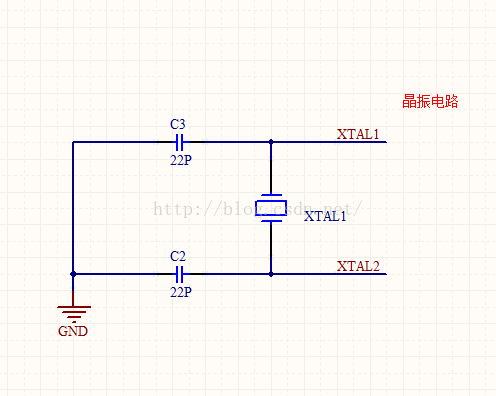

2 晶振电阻
相当于心脏，电容有助于晶振起振。
要供电的晶振叫做有源晶振，价格昂贵，精度较高
不要供电的晶振叫做无缘晶振，价格便宜，精度较差

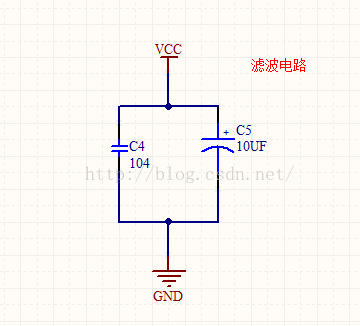

3.电源：
需要滤波（并联，要和电源近）
开始画最小系统原理图
1、新建一个pcb工程，然后新建一个原理图文件，再新建一个pcb文件。后缀名分别是.prj, .SchDoc, .PcbDoc
2、在左边的工程目录那边，右击工程，然后点保存，而不是一个一个单独保存原理图和pcb。但是他们三个都要保存在同一个目录下面。
3、点菜单栏里的设计—浏览库，然后右边侧边栏就会出现Library，点击之后再次点击库，然后安装或卸载你想安装的库。但是要注意安装的库要和你的工程文件放在同一个目录下面。安装成功之后，如果嫌弃右边太小了没办法看，还可以在左边的目录那里，右击原理图，选择加载已经存在的文件，没错，就是辣个你安装的库，然后你会在一个新的页面里挑选你想要的元器件。选择好了之后，就点放置，然后就可以放到原理图文件里了。
注意事项：
AT89s52最小系统的注意事项
NPN三极管的定义
IO口在基电极加1时接地，为低电平。
IO口在集电极加0时截止，为高电平。
但若没有上拉电阻，在加0截止是，会出现高阻态，形成开露口，没有输出高电平的能力。
AT89C51一共有四组IO口，其中只有一组是这样的开露口。
开露口的作用：
有的时候要连最高工作电压没有5V的外设，所以为了能够让外设正常使用，要加上不同的上拉电阻，再连上VCC是电压改变。
P0口就是那个开漏口，若要在P0口正常使用外设，则要加上八个电阻，上拉电阻一般是10k，也可以优化成使用排阻。
