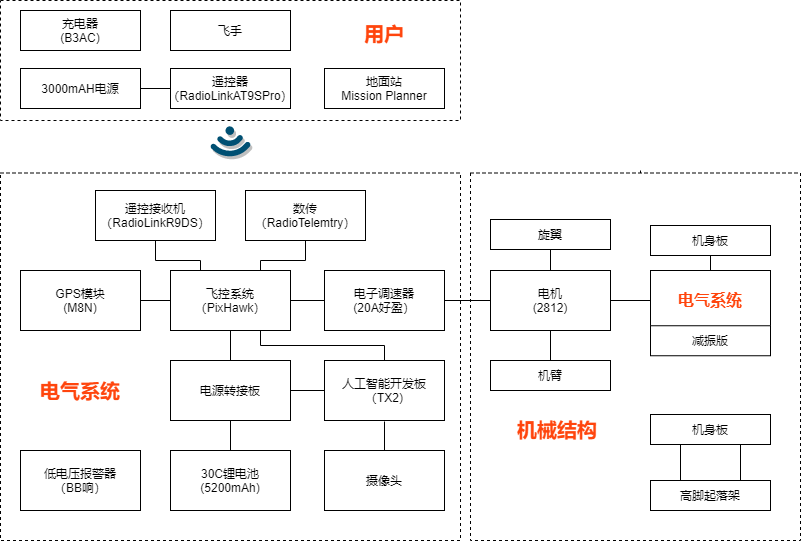

根据以下框图，今天进行了大疆F450无人机硬件部分的组装，全过程参考了：图文并茂详细教程之–用pixhawk飞控组装一台F450四轴无人机
一、焊接电调与电源接口
注意事项：
- 电调与底板之间的焊点不能虚焊。飞行器启动后电流比较大，虚焊会导致发热严重并脱落，造成飞行中的严重事故！
- 前后四个焊点（上图）不能太大，否则会阻挡以后电池的安装。
- 焊点要光滑饱满，焊锡覆盖整个焊点和接线。焊接好以后用手拖拽测试是否牢固。

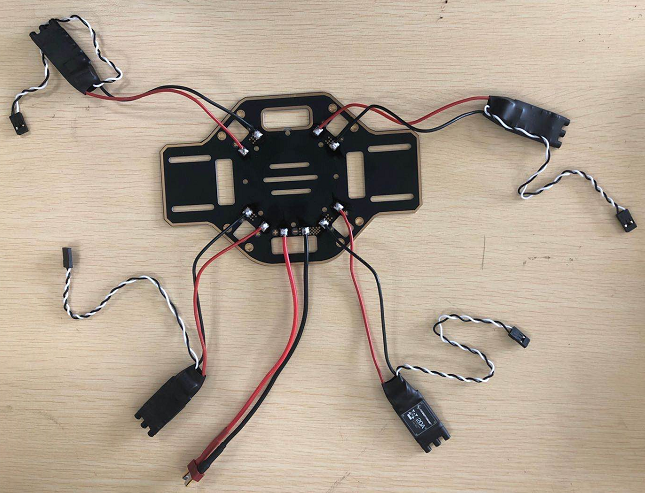

焊接效果：
二、电机香蕉头焊接和套上热缩管
很多电机出厂都没有焊接香蕉头，需要自己焊接。香蕉头焊接也是组装过程中一个重要的地方。香蕉头焊接不好，通电后会导致电机缺相烧毁。

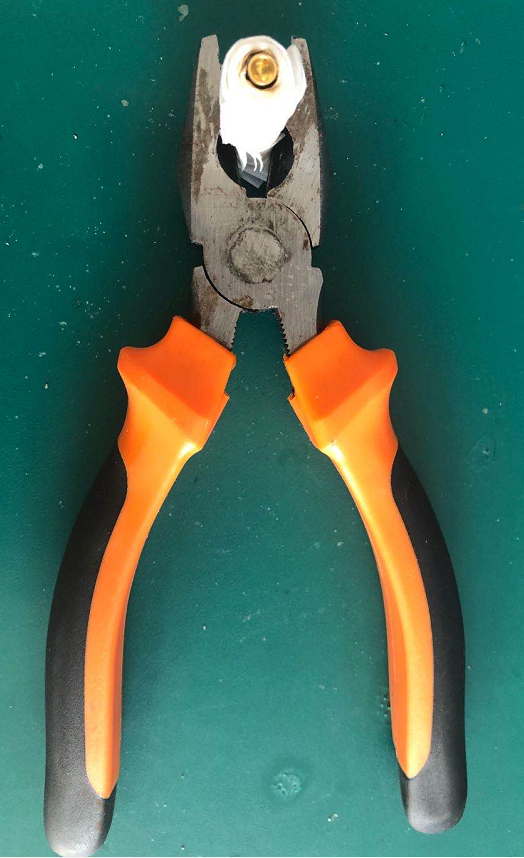

香蕉头用纸巾包裹好，夹在老虎钳上。用纸巾的目的是防止焊锡里面的松香融化后流到插头部分，会造成接触不好。焊接时先将焊锡融入香蕉头内并填满，然后再插入电机线。如下图所示：

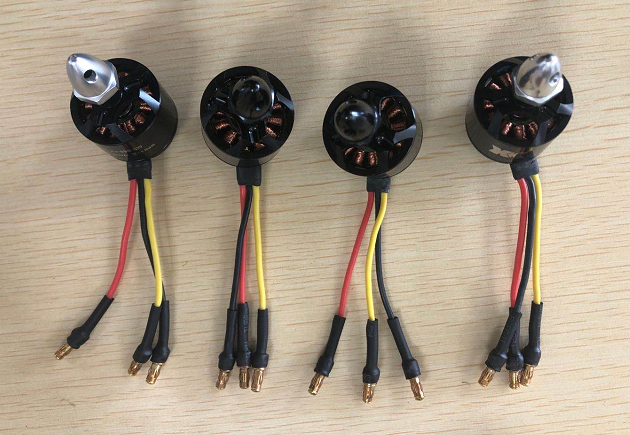

焊接好冷却后，用手拖拽测试是否牢固。确认没有问题，就可以将热宿管套上，用热风枪或则电吹风高温档或则打火机，吹烤包裹部分。使其紧贴。如下所示：
三、机架组装
3.1 将电机固定在机臂上

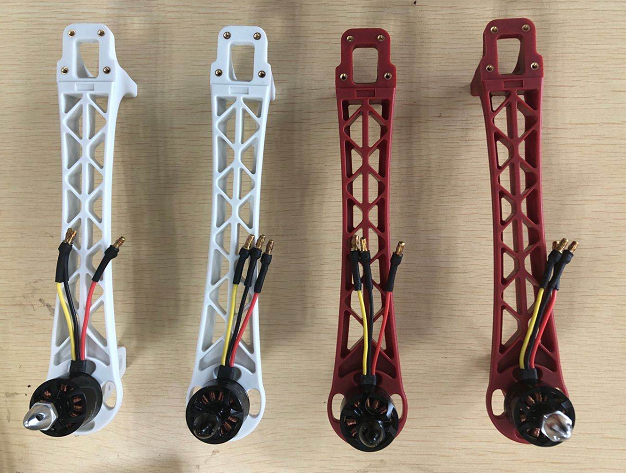

注意：用机架里面配套的银色大螺丝安装电机。如下所示：
3.2 将机臂固定在底板上并安装机架上板

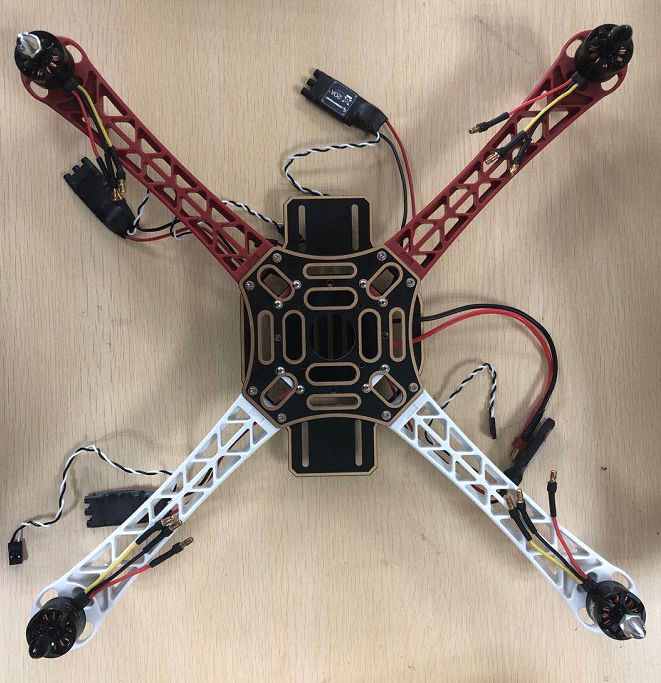

螺丝先不用拧得太紧，方便后面调节，如下图所示：

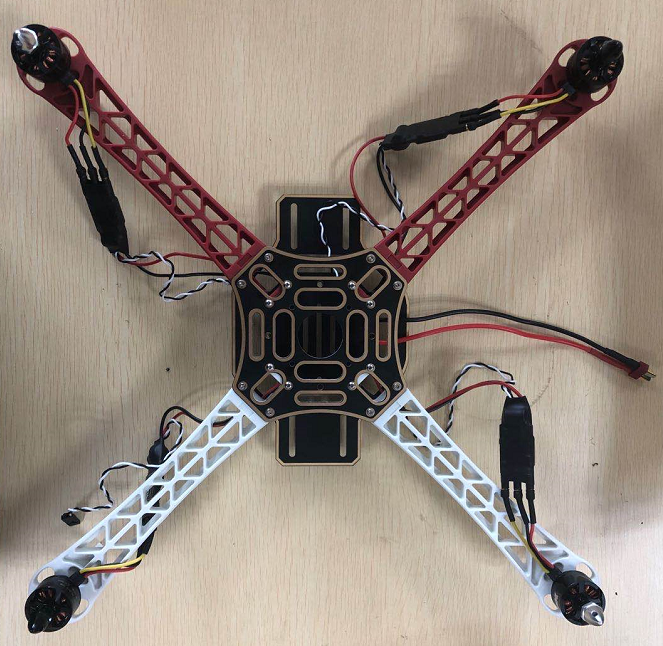

上板安装好以后，再拧紧底板螺丝，紧固所有螺丝。
3.3 连接电机与电调
将电机焊接好的香蕉头分别插到电调的3个香蕉头里面。
注意：先任意连接。要无人机正常飞行对电机的旋转方向是有要求的。但做到这步电机还无法启动，等后面飞控调试好以后，我们再来调整电机的旋转方向。
四、飞控及配件的安装和接线
4.1 安装减震板

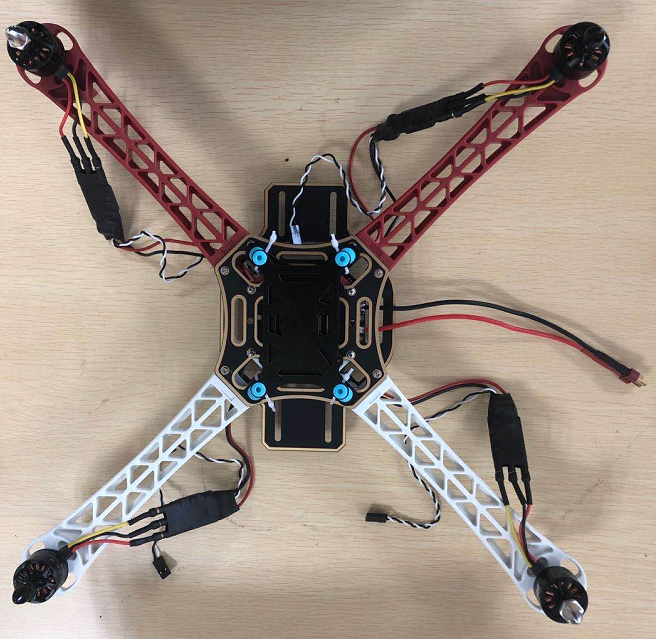

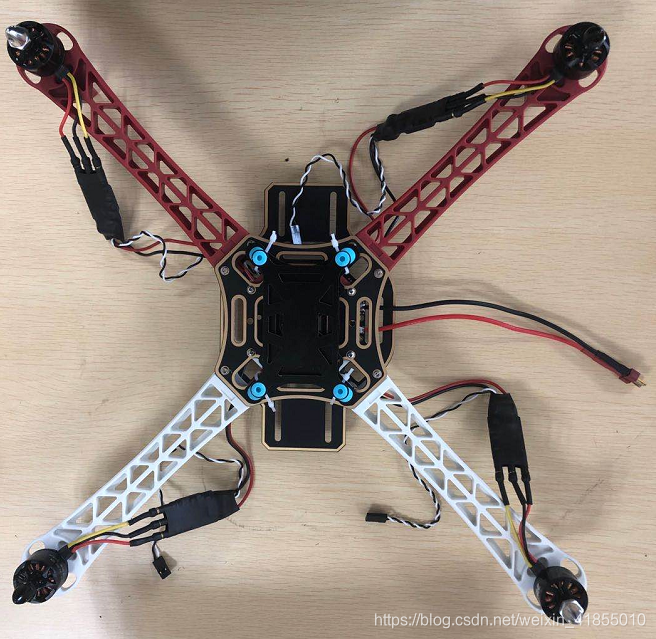

先把减震板和减震球组装好，小技巧：先将减震球安装于小板上，然后再连接大板。注意：减震球不可用尖锐的工具安装，减震球破损后就没有减震的功能了。取一块3M胶，将减震板粘在机架上板中心。可在四个角用尼龙扎带绑扎一下，进一步加固减震板。最终效果如下：
4.2 安装飞控模块
用减震板里面的3M胶将飞控粘贴在减震板上。注意：飞控的箭头前向就是无人机的机头前向。明确机头前向很重要！涉及到后面电机的旋转方向，GPS安装方向和飞行时的前向的确定。我们以红色机臂方向为机头方向。
飞控要安装内存卡、蜂鸣器、安全开关（内存卡用于记录飞行时的数据。蜂鸣器会根据飞控输出不同提示音。安全开关是一个硬件保护措施，防止意外解锁电机转动造成伤害）

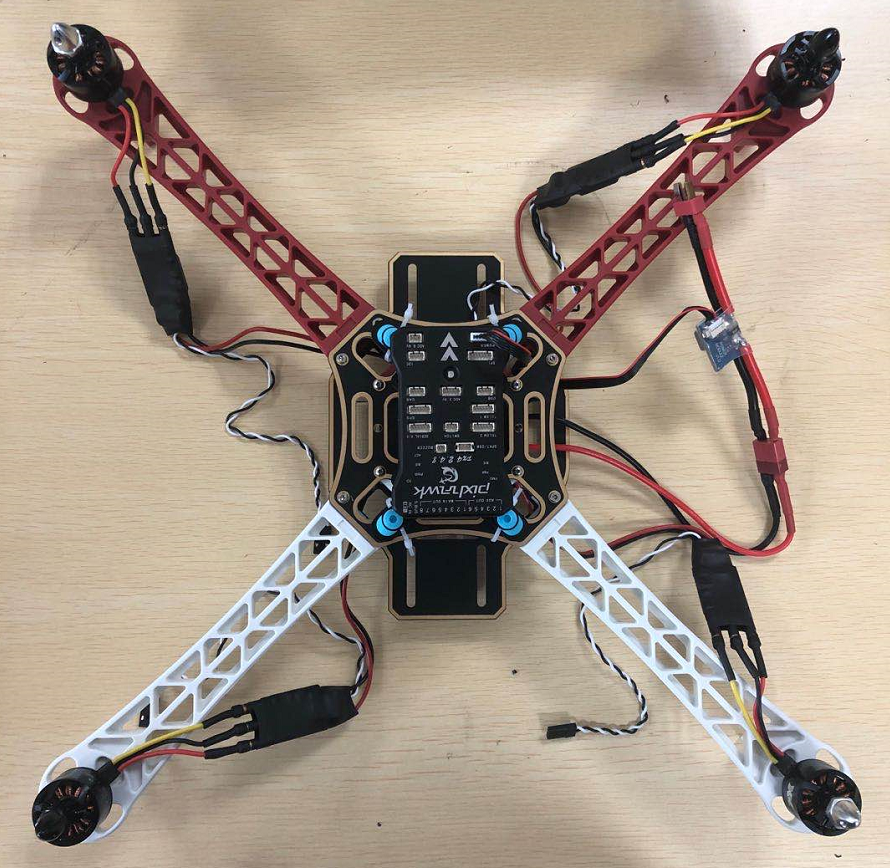

最终效果如下：
4.3 安装电流计、GPS、蜂鸣器、安全开关、电调、接收机、数传连线
电流计的作用是给飞控提供稳定的5V电源，并且测量电池电压和电流；GPS模块的安装（注意：GPS的箭头前向一定要和机头前向一致，因为外置罗盘是集成在GPS模块里面的，如果安装方向不对，会出现罗盘不一致警报无法解锁。）注意蜂鸣器和安全开关，在Pixhawk的插线板上都有对应的接口，仔细观察就可以找到并且正确连接。
4.4 电池、起落架的安装
电池从机身后端往前塞进即可。如果前面说的底板焊点过大，就有可能阻挡电池安装，请调整。还有一个方法是将底板翻过来安装，将焊点一面朝下。具体根据自己的安装情况调整。最后将BB响报警器插到电池平衡头上，注意插线方向不要弄错。否则不会显示。BB响低电压报警器：主要作用是提醒操作者电池电量较低，需要充电。在飞机飞行的时候需要一直插在电池上。BB响报警器连接后，会显示循环显示：ALL表示电池总电压，NO1,NO2,NO3分别表示3片电芯的分电压。比如我们用的是3S电池，就是由3片电芯串联的，充满电的总电压是12.6V左右，也就是单片电芯满电压是4.2V；总电压放电到10.8V左右，也就是单片电芯电压放电到3.6V就需要充电。锂电池不能完全放完电才充电，这样锂电池就损坏了无法修复。大家使用中一定注意！
起落架的话，只需要使用M2.5的长螺丝拧紧即可。

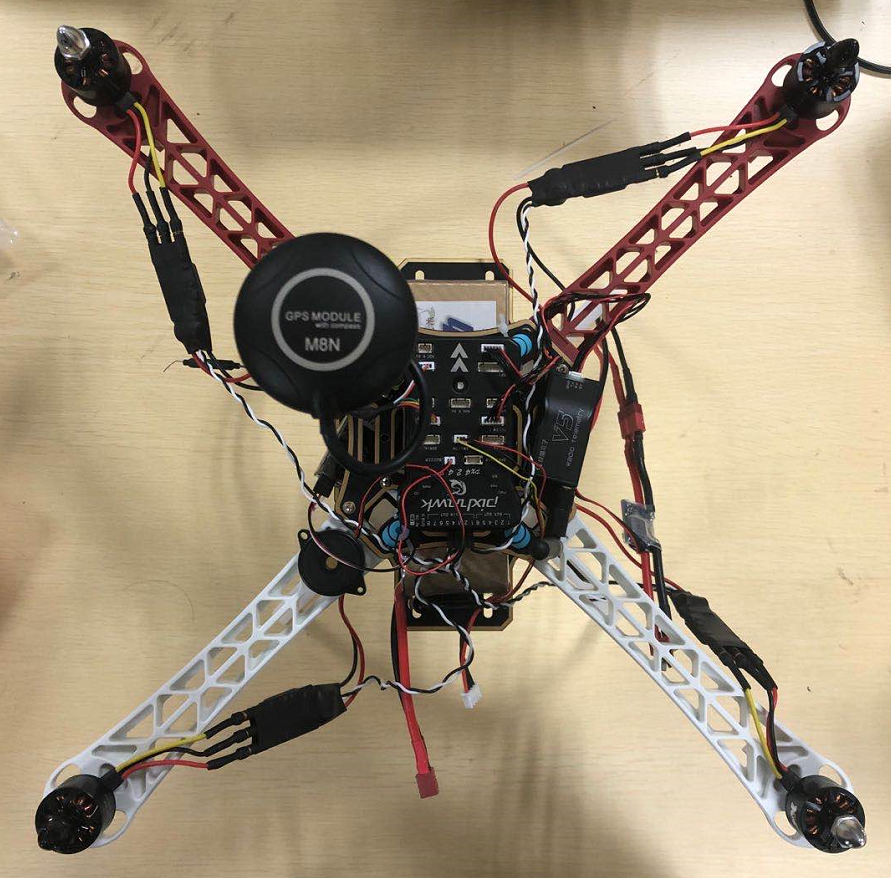

最终安装的形态如下图所示：
