1. TDMS文件简单介绍

TDMS文件格式由三个层次结构级别组成：文件、组、通道。文件级别可包含任意数量的组，而每个组又可包含任意数量的通道。通过通道分组，用户可以选择如何组织数据以使其更易于理解。每​个​TDMS​文件​都​包含​两​种​类型​的​数据：​元​数据​和​原始​数据。​元​数据​是​存储​在​对象​或​属性​中的​描述​性​数据。​原始​数据​则​是​附加​到​通道​对象​的​数据​数​组。​TDMS​文件​包含​一个​连续​数据​块​中​多个​通道​的​原始​数据。​为了​能够​从​该​数据​块​提取​原始​数据，​TDMS​文件​使用​原始​数据​索引，​其中​包括​有关​数据​块​组成​的​信息，​包括​与​该​数据​对应​的​通道，​数据​块​针对​该​通道​包含​的​值​的​数量，​以及​数据​存储​的​顺序。

---

TDMS作为数据采集时的保存文件很方便，但是要分析数据的时候，matlab在这方面更加擅长，因此需要在matlab中打开TDMS文件，网上有些介绍太过复杂，这里介绍一种很简单的方式。

使用平台：matlab2020a

2.下载convertTDMS函数

在MATLAB网站上下载convertTDMS函数，网址如下：https://www.mathworks.com/matlabcentral/fileexchange/44206-converttdms-v10

---

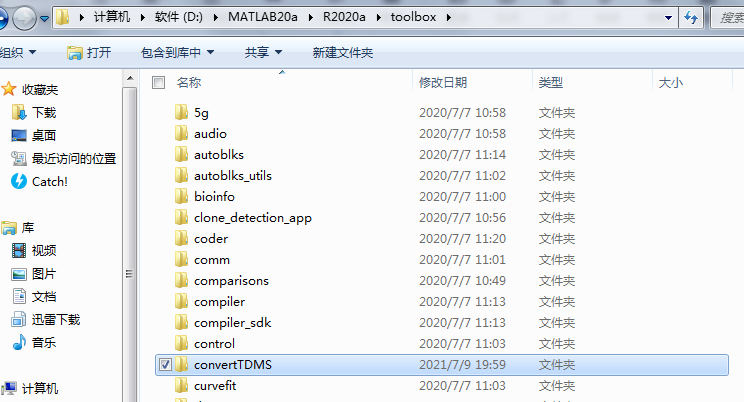

 3.解压下载的文件包，将其放到matlab的工具箱路径下并在MATLAB中添加路径



---

4.使用convertTDMS函数打开TDMS文件

% 读取Labview的TDMS文件并做分析
clc; clear; close all
set(0, 'defaultfigurecolor','w')
result = convertTDMS(false,'20210709-9205-175.tdms'); %读取TDMS文件
mData01 = result.Data.MeasuredData(3).Data; %获取相应通道数据
mData02 = result.Data.MeasuredData(6).Data;
mData03 = result.Data.MeasuredData(9).Data;

使用result = convertTDMS(false,'20210709-9205-175.tdms'); %读取TDMS文件这句话会得到一个结构体result，在matlab中一次打开这个结构体可以看到通道数据

 使用mData01 = result.Data.MeasuredData(3).Data; %获取相应通道数据这句话可以得到相应的通道数据，之后就可以进行其他分析。
