白盒测试又叫架构测试
语句覆盖<条件覆盖<判定覆盖<条件-判定覆盖<组合覆盖<路径覆盖

一、逻辑测试法设计测试用例

此方法主要是测试覆盖率，以内在逻辑结构为基础进行测试

1.1语句覆盖

使程序中的每个可执行语句至少执行一次。

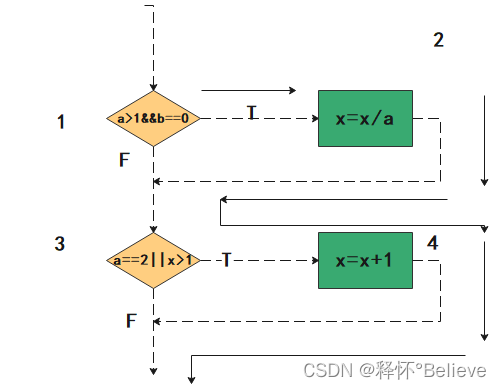

如图所示，覆盖的路径依次为1->2->3->4

特点：
（1）程序中每个语句至少执行一次
（2）对程序执行逻辑的覆盖率低，属于最弱的覆盖方式

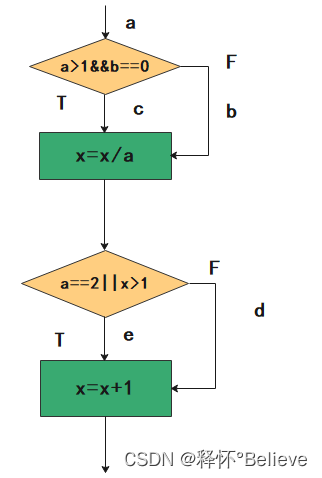

1.2判定覆盖

含义：

可以设计的测试用例为：
第一个条件为真，第二个条件为假
第一个条件为假，第二个条件为真

也可以设计：
第一个条件为真，第二个条件为真
第一个条件为假，第二个条件为假

特点：
优点：不仅满足了判定覆盖还满足了语句覆盖，因此比语句覆盖稍强。
缺点：但仍然无法发现程序段中的逻辑判定错误。

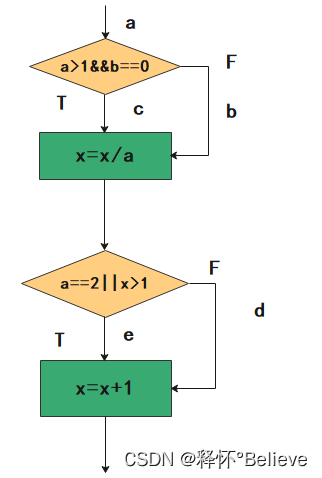

1.3条件覆盖

定义：设计用例，使每个判断中的每个条件的可能取值至少满足一次

第一个判定框： 第二个判定框：
a>1为真     T1           a=2为真  T3
a>1为假     -T1          a=2为假  -T3
b==0为真       T2           x>1为真   T4
b==0    为假   -T2          x>1为假  -T4
设计：
T1,-T2,T3,-T4
-T1,T2,-T3,T4
其他满足的也可以
特点：
（1）增加了对条件判断情况的判断，增加了测试路径
（2）※条件覆盖不一定满足判断覆盖

1.4判断、条件覆盖（CDC）

定义：设计足够多的测试用例，使得判定中的每个条件的所有可能（真/假）至少出现一次，并且判定本身的判定结果（真/假）也至少出现一次。
设计满足的测试用例：
T1,T2,T3,T4
-T1,-T2,-T3,-T4

1.5条件组合覆盖（MCC）

定义：设计足够多的测试用例，使得每个判定中的各种可能的组合都至少出现一次。
所有条件的组合

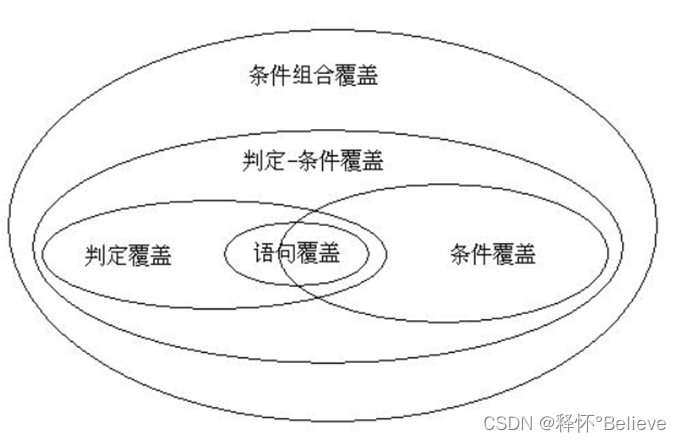

满足“条件组合覆盖”的测试用例是一定满足“判定覆盖”、“条件覆盖”和“判定/条件覆盖”的

测试用例：
全T写一组：
全F写一组：
T和F组合写：
TFTF
FTFT

特点：
组合覆盖一定满足判定覆盖、条件覆盖、判定/条件覆盖

二、基本路径测试法

2.1定义：

基本路径测试是在程序控制流图的基础上，通过分析控制流图的环形复杂度，导出基本可执行的独立路径的集合。
可以保证被测程序的每一条可执行语句至少执行一次。

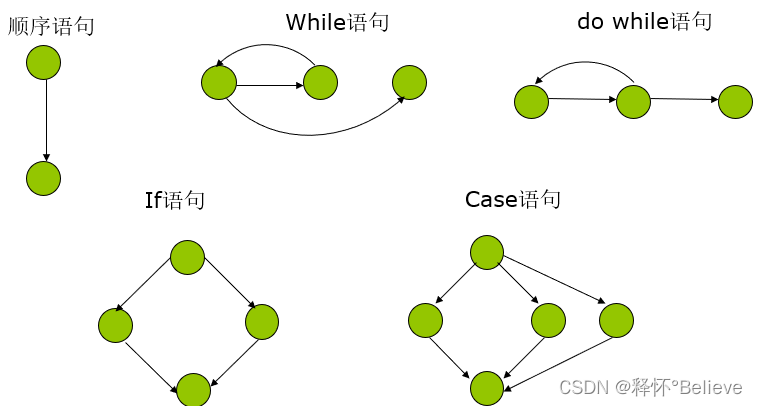

2.2程序控制流图

只有结点和边

复合条件分解为控制流图：

环形复杂度V（G）：
（1）流图中的区域数
（2）V（G） = E-N+2;（边的条数-结点数+2；）
（3）V（G） = P+1;（判定结点数目+ 1）
注意：判定结点个数=分支个数-1；
