网络协议篇之CWMP协议（二）—— CWMP（TR-069）业务流程

article/2025/10/7 21:32:55

一、 CWMP（TR-069）业务流程

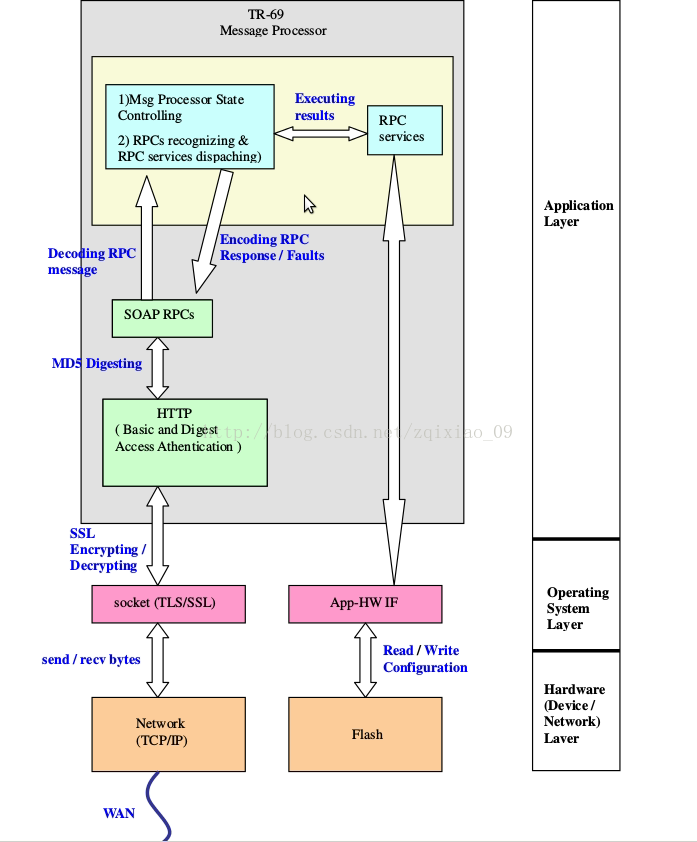

        软件架构以及协议的具体解析过程



二、 CWMP（TR-069）通信过程

        我们来看一个tr069协议完整的通信过程.

(1) 建立TCP连接。

(2) SSL初始化，建立安全机制。

(3) CPE发送Inform报文，开始建立CWMP连接。Inform报文使用Eventcode字段描述发送Inform报文的原因，该举例为“6 CONNECTION REQUEST”，表示ACS要求建立连接。

(4 )如果CPE通过ACS的认证，ACS将返回Inform响应报文，连接建立。

(5) 如果CPE没有别的请求，就会发送一个空报文，以满足HTTP报文请求/响应报文交互规则（CWMP是基于HTTP协议的，CWMP报文作为HTTP报文的数据部分封装在HTTP报文中）。

(6) ACS查询CPE上设置的ACS URL的值。

(7) CPE把获取到的ACS URL的值回复给ACS。

(8) ACS发现CPE的ACS URL是本机URL的值，于是发起Set请求，要求将CPE的ACS URL设置为备用ACS的URL的值。

(9) 设置成功，CPE发送响应报文。

(10) ACS发送空报文通知CPE没有别的请求了。

(11) CPE关闭连接。

之后，CPE将向备用ACS发起连接。


一次GetParameterValues首先由CPE主动发送INFORM消息.

POST /openacs/acs HTTP/1.1
Host: 192.168.7.1:9090
User-Agent: BCM_TR69_CPE_04_00
Connection: keep-alive
SOAPAction:
Content-Type: text/xml
Content-Length: 2452<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:cwmp="urn:dslforum-org:cwmp-1-0">  <SOAP-ENV:Header> <cwmp:ID SOAP-ENV:mustUnderstand="1">2044897763</cwmp:ID> </SOAP-ENV:Header>  <SOAP-ENV:Body> <cwmp:Inform> <DeviceId> <Manufacturer>Bellmann</Manufacturer>  <OUI>001F8F</OUI>  <ProductClass>HA930e</ProductClass>  <SerialNumber>27FD6001F8F748602</SerialNumber> </DeviceId>  <Event SOAP-ENC:arrayType="cwmp:EventStruct[1]"> <EventStruct> <EventCode>8 DIAGNOSTICS COMPLETE</EventCode>  <CommandKey/> </EventStruct> </Event>  <MaxEnvelopes>1</MaxEnvelopes>  <CurrentTime>2012-12-10T13:21:37+00:00</CurrentTime>  <RetryCount>0</RetryCount>  <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[0008]"> <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceSummary</Name>  <Value xsi:type="xsd:string">InternetGatewayDevice:1.1[](Baseline:1, EthernetLAN:1, USBLAN:1, WiFiLAN:1, EthernetWAN:1, Time:1, IPPing:1, DeviceAssociation:1), VoiceService:1.0[1](Endpoint:1, SIPEndpoint:1)</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name>  <Value xsi:type="xsd:string">1.0</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceInfo.HardwareVersion</Name>  <Value xsi:type="xsd:string">HA930e_N_V2.0</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name>  <Value xsi:type="xsd:string">HA930e_N_V1.00S</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceInfo.ProvisioningCode</Name>  <Value xsi:type="xsd:string"/> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>  <Value xsi:type="xsd:string">http://192.168.7.143:30005/</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>  <Value xsi:type="xsd:string">unsetCommandKey</Value> </ParameterValueStruct>  <ParameterValueStruct> <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>  <Value xsi:type="xsd:string">192.168.7.143</Value> </ParameterValueStruct> </ParameterList> </cwmp:Inform> </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

ACS端回应INFORM Response.

HTTP/1.1 200 OK
Server: Apache-Coyote/1.1
X-Powered-By: Servlet 2.4; JBoss-4.2.3.GA (build: SVNTag=JBoss_4_2_3_GA date=200807181439)/JBossWeb-2.0
Set-Cookie: JSESSIONID=5CEB426075A42489AC3A7E6BAE004C61; Path=/
Content-Type: text/xml
Content-Length: 574
Date: Sat, 01 Nov 2014 07:53:48 GMT<SOAP-ENV:Envelope xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:cwmp="urn:dslforum-org:cwmp-1-0" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"><SOAP-ENV:Header><cwmp:ID SOAP-ENV:mustUnderstand="1">2044897763</cwmp:ID><cwmp:NoMoreRequests>0</cwmp:NoMoreRequests></SOAP-ENV:Header><SOAP-ENV:Body><cwmp:InformResponse xmlns:cwmp="urn:dslforum-org:cwmp-1-0"><MaxEnvelopes>1</MaxEnvelopes></cwmp:InformResponse></SOAP-ENV:Body>
</SOAP-ENV:Envelope>

然后CPE端回应一个空的HTTP POST请求.

HTTP/1.1
Host: 192.168.7.1:9090
User-Agent: BCM_TR69_CPE_04_00
Connection: keep-alive
SOAPAction:
Cookie: JSESSIONID=5CEB426075A42489AC3A7E6BAE004C61
Content-Type: text/xml
Content-Length: 0

下面开始进入RPC阶段.由ACS发送RPC REQUEST,这里就是GetParameterValues,　目的是获得InternetGatewayDevice.DeviceSummary的值.

HTTP/1.1 200 OK
Server: Apache-Coyote/1.1
X-Powered-By: Servlet 2.4; JBoss-4.2.3.GA (build: SVNTag=JBoss_4_2_3_GA date=200807181439)/JBossWeb-2.0
Content-Type: text/xml
Content-Length: 722
Date: Sat, 01 Nov 2014 07:53:48 GMT<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:cwmp="urn:dslforum-org:cwmp-1-0" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"><SOAP-ENV:Header><cwmp:ID SOAP-ENV:mustUnderstand="1">ID:intrnl.unset.id.GetParameterValues1414832028729.539118694</cwmp:ID><cwmp:NoMoreRequests>0</cwmp:NoMoreRequests></SOAP-ENV:Header><SOAP-ENV:Body><cwmp:GetParameterValues><ParameterNames SOAP-ENC:arrayType="xsd:string[1]"><string>InternetGatewayDevice.DeviceSummary</string></ParameterNames></cwmp:GetParameterValues></SOAP-ENV:Body>
</SOAP-ENV:Envelope>

CPE调用后台的脚本查找到InternetGatewayDevice.DeviceSummary的值, 然后回应ACS．

POST /openacs/acs HTTP/1.1
Host: 192.168.7.1:9090
User-Agent: BCM_TR69_CPE_04_00
Connection: keep-alive
SOAPAction:
Cookie: JSESSIONID=5CEB426075A42489AC3A7E6BAE004C61
Content-Type: text/xml
Content-Length: 941<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:cwmp="urn:dslforum-org:cwmp-1-0">  <SOAP-ENV:Header> <cwmp:ID SOAP-ENV:mustUnderstand="1">ID:intrnl.unset.id.GetParameterValues1414832028729.539118694</cwmp:ID> </SOAP-ENV:Header>  <SOAP-ENV:Body> <cwmp:GetParameterValuesResponse> <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[0001]"> <ParameterValueStruct> <Name>InternetGatewayDevice.DeviceSummary</Name>  <Value xsi:type="xsd:string">InternetGatewayDevice:1.1[](Baseline:1, EthernetLAN:1, USBLAN:1, WiFiLAN:1, EthernetWAN:1, Time:1, IPPing:1, DeviceAssociation:1), VoiceService:1.0[1](Endpoint:1, SIPEndpoint:1)</Value> </ParameterValueStruct> </ParameterList> </cwmp:GetParameterValuesResponse> </SOAP-ENV:Body>
</SOAP-ENV:Envelope>
这个值是:InternetGatewayDevice:1.1[](Baseline:1, EthernetLAN:1, USBLAN:1, WiFiLAN:1, EthernetWAN:1, Time:1, IPPing:1, DeviceAssociation:1), VoiceService:1.0[1](Endpoint:1, SIPEndpoint:1.

最后, ACS结束这次会话.

HTTP/1.1 204 No Content
Server: Apache-Coyote/1.1
X-Powered-By: Servlet 2.4; JBoss-4.2.3.GA (build: SVNTag=JBoss_4_2_3_GA date=200807181439)/JBossWeb-2.0
Date: Sat, 01 Nov 2014 07:53:53 GMT

整个通信过程我们需要注意以下几点.

什么时候Inform以及EventCode

每次Inform上报代表一次会话的开始, 因此Inform的时机很重要．我们至少需要实现：

CPE初次安装使用的时候. EventCode为BOOTSTRAP.

上电或者重启的时候. EventCode为BOOT.

每一个PeriodicInformInterval周期到来的时候. EventCode为PERIODIC.

ACS通过CPE的Httpd服务向CPE请求CONNECTION REQUEST的时候. EventCode为CONNECTION REQUEST.

Monitor的值发生改变的时候. EventCode要包含VALUE CHANGE.

更详细的支持需要查看手册.

Cookie的作用

我们注意到Inform完成后, ACS和CPE使用同一个Cookie通信, 直到本次会话结束. 事实上由于HTTP协议是无状态协议, 为了能够建立通信过程的顺序,维持状态机的正常工作,两边都是通过Cookie来进行的.

XML节点的type

我们注意到在SOAP消息中，ＸＭＬ节点是包含类别的.比如xsi:type=”xsd:string”, 说明这个Value值是String类型．　虽然在某些ACS上即使去掉这些值也能工作, 但是不同的ACS对参数的检查严格程度不一样, 建议一定要加上.
