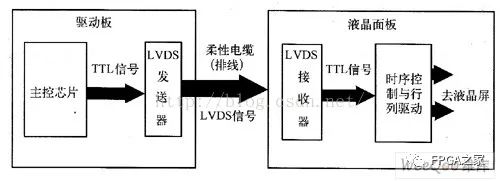

1.1.1 LVDS接口分类
1.1.1.1 单路6bit LVDS
这种接口电路中，采用单路方式传输，每个基色信号采用6位数据，共18位RGB数据，因此，也称18位或18bit LVDS接口。此，也称18位或18bit LVDS接口。
1.1.1.2 双路6bit LVDS
这种接口电路中，采用双路方式传输，每个基色信号采用6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit LVDS接口。
1.1.1.3 单路8bit LVDS
这种接口电路中，采用单路方式传输，每个基色信号采用8位数据，共24位RGB数据，因此，也称24位或24bit LVDS接口。
1.1.1.4 双路8bit LVDS
这种接口电路中，采用双路方式传输，每个基色信号采用8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS接口
1.1.2 LVDS发送芯片介绍
典型之LVDS发送芯片分为四通道、五通道和十通道几种，下面简要进行介绍。
1.1.2.1 四通道LVDS发送芯片

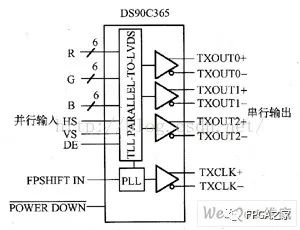

图2 所示为四通道LVDS发送芯片内部框图。包含了三个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和一个时钟信号发送通道。
4通道LVDS发送芯片主要用于驱动6bit液晶面板。使用四通道LVDS发送芯片可以构成单路6bit LVDS接自电路和奇/偶双路6bit LVDS接口电路。
1.1.2.2 五通道LVDS发送芯片

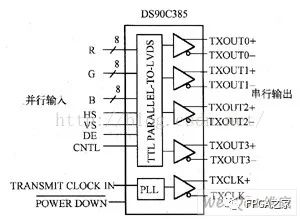

图3 所示为五通道LVDS发送芯片(DS90C385)内部框图。包含了四个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和一个时钟信号发送通道。
五通道LVDS发送芯片主要用于驱动8bit液晶面板。使用五通道LVDS发送芯片主要用来构成单路8bit LVDS接口电路和奇/偶双路8bitLVDS接口电路。
1.1.2.3 十通道LVDS发送芯片
图4所示为十通道LVDS发送芯片(DS90C387)内部框图。包含了八个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和两个时钟信号发送通道。
十通道LVDS发送芯片主要用于驱动8bit液晶面板。使用十通道LVDS发送芯片主要用来构成奇/偶双路8bit LVDS位接口电路。
在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做之目之是可以更加灵活之适应不同类型之LVDS接收芯片。当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道之时钟信号即可；当LVDS接收电路使用两片五通道LVDS接收芯片时&#x
