接口说明

YL芯片使用LVDS接口对外输出图像，芯片支持单8和双8和2路单8同时输出的方式输出图像。
芯片支持VESA (Video Electronics Standards Association) standard and JEIDA (Japanese Electronic Industry Development Association) standard两种输出标准。

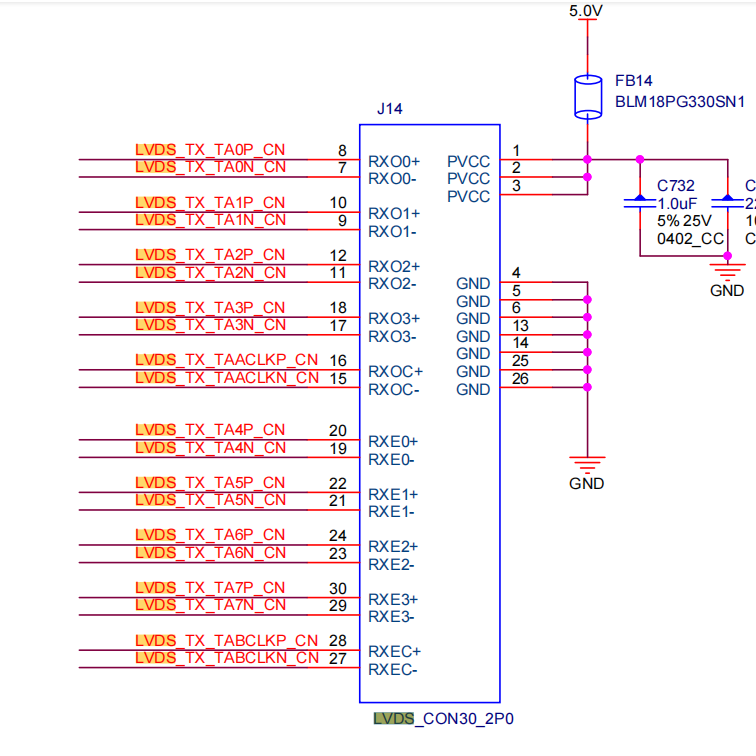

LVDS的接口如下：
在这里插入图片描述

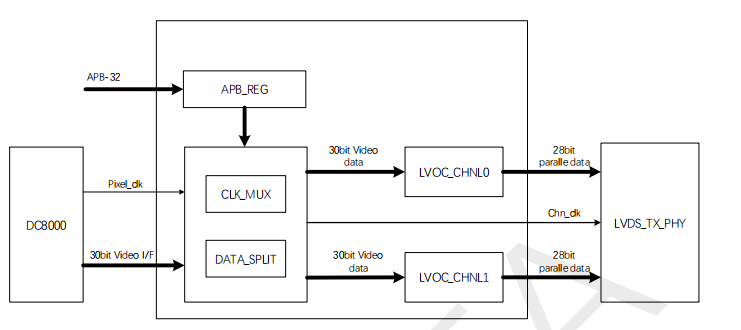

芯片的LVDS 接口功能框图如下：

在这里插入图片描述

GPR_LVOC_CTRL (Offset: 08h)
寄存器是比较关键的寄存器，LVDS部分针对不同的输出屏幕的接口修改主要事这个部分，（分辨率和输出刷新分别是DC部分设置和修改时钟分频）

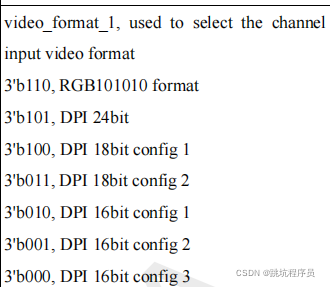

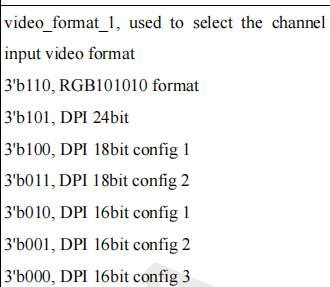

CH0\CH1 输出内容选择通过GPR_LVOC_CTRL寄存器的13:18位确定
在这里插入图片描述

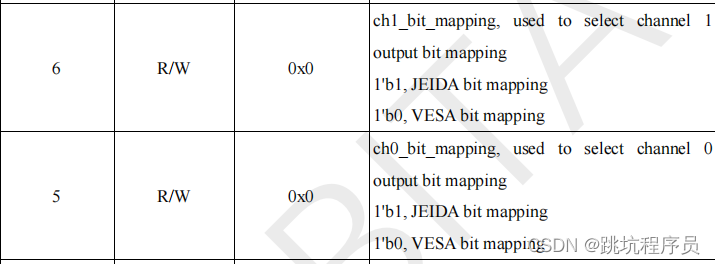

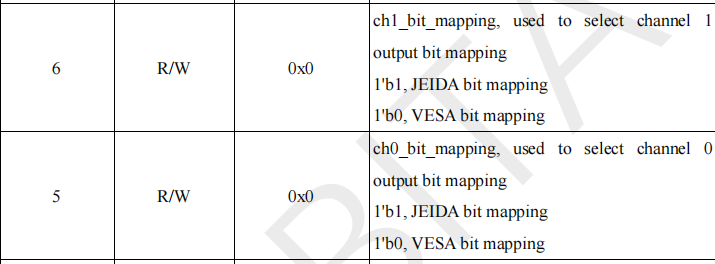

标准格式设置
在这里插入图片描述

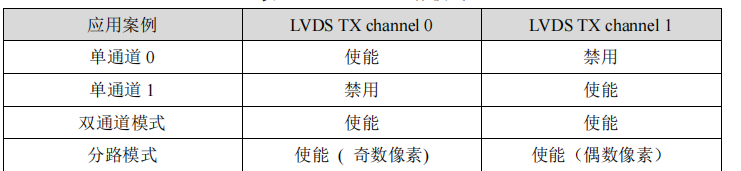

LVDS 2个8位输出设置
使用split mode 分路模式可以控制2个输出奇数或偶数的数据，再双8的LVDS转HDMI的模块上使用该种方式，输出高质量的1080P的视频。
在这里插入图片描述

在这里插入图片描述

LVDS格式说明

下面的详细说明看本链接
1.1.5 LVDS 数据映射标准
LVDS 数据映射（MappingMapping）标准
LVDS接口电路中，将像素的并行数据转换为串行数据的格式主要有两种标准：VESA和JEIDA

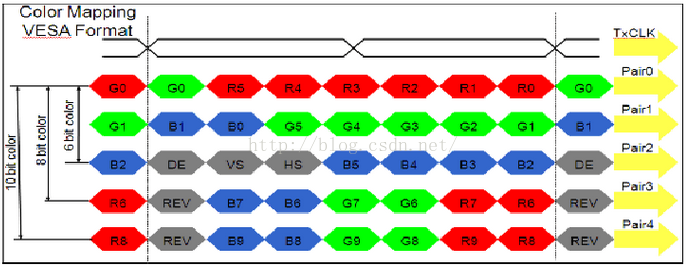

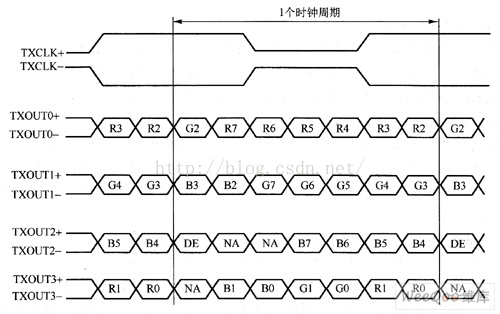

VSEA标准如下图所示：
在这里插入图片描述

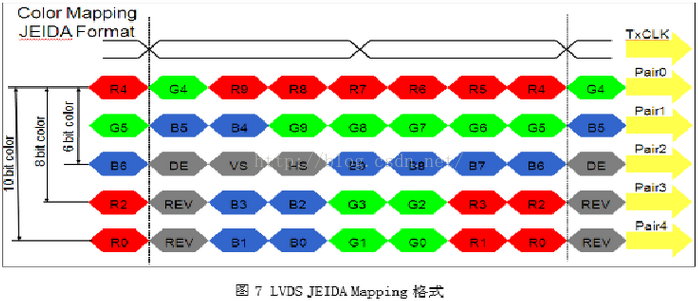

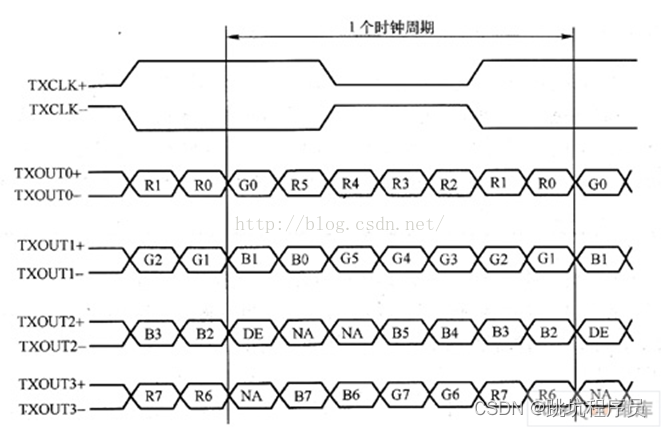

JEIDA标准是由日本电子行业开发协会(JAPANELECTRONIC INDUSTRY DEVELOPMENT ASSOCIATION)制定的标准，其格式如下
在这里插入图片描述

对于JEIDA格式，需要注意的是，如果像素为6bit RGB，则每个通道只需要最上面的3对数据线，其中的R9…R4, G9…G4, B9…B4 对应实际的R5…R0, G5…G0, B5…B0；同样，如果像素是 8 bit RGB,则每个通道只需要靠上面的4对数据线，其中的R9…R2, G9…G2, B9…B2 对应实际的R7…R0, G7…G0, B7…B0。

另外，COLOR MAPPING 也可以采用自定义格式，只要LVDS 发送端和接受端采用相同的映射顺序，就可以显示正确的色彩。

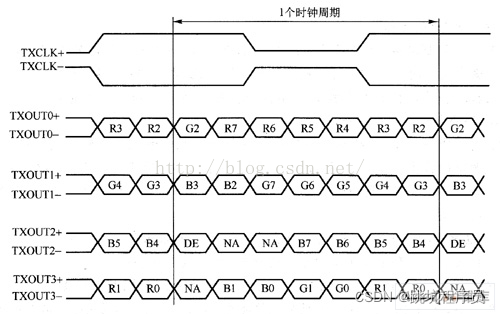

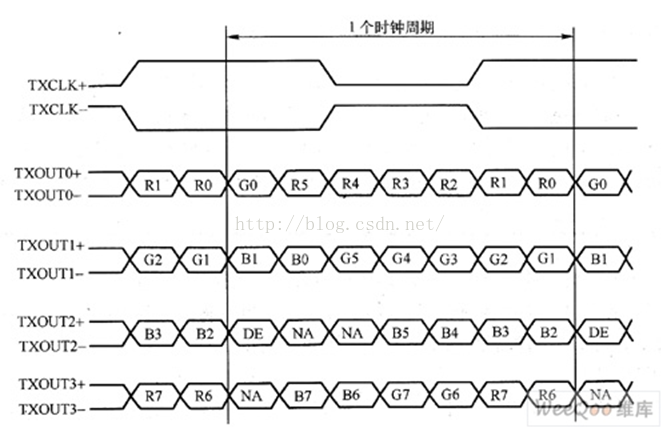

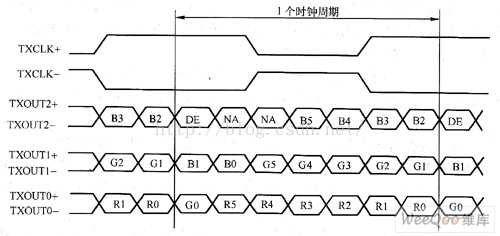

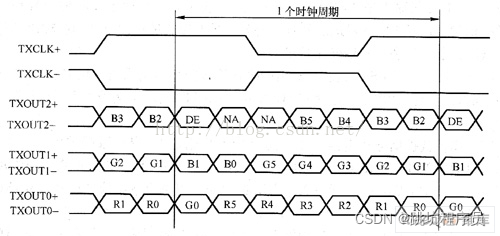

单路 6BIT LVDS输出
在这里插入图片描述

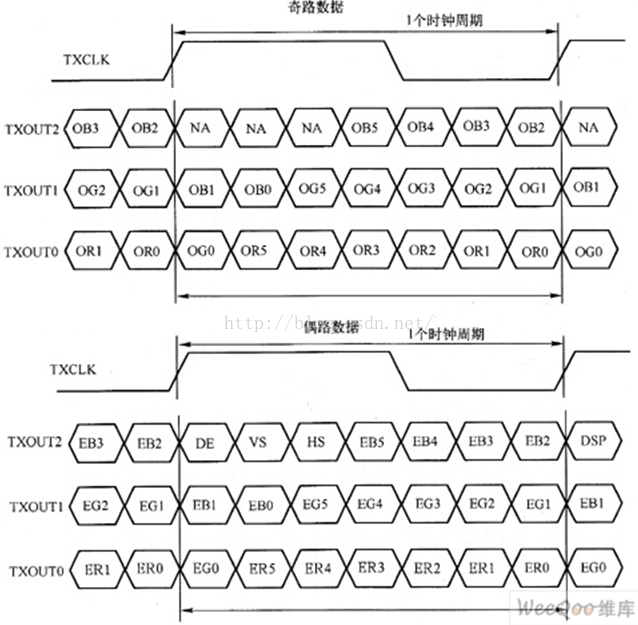

双路6BIT LVDS输出
