STM32 搭建开发环境

一、简述

        记--搭建STM32开发环境， 新建项目。

       相关软件与资料：链接: https://pan.baidu.com/s/1WU4SY0hBWjMPnE9g3aj62Q 提取码: r1eh

       STM32项目工程模板:链接: https://pan.baidu.com/s/1k10vfX8o8lCZPY12TNsH7g 提取码: 73ci

二、主要硬件

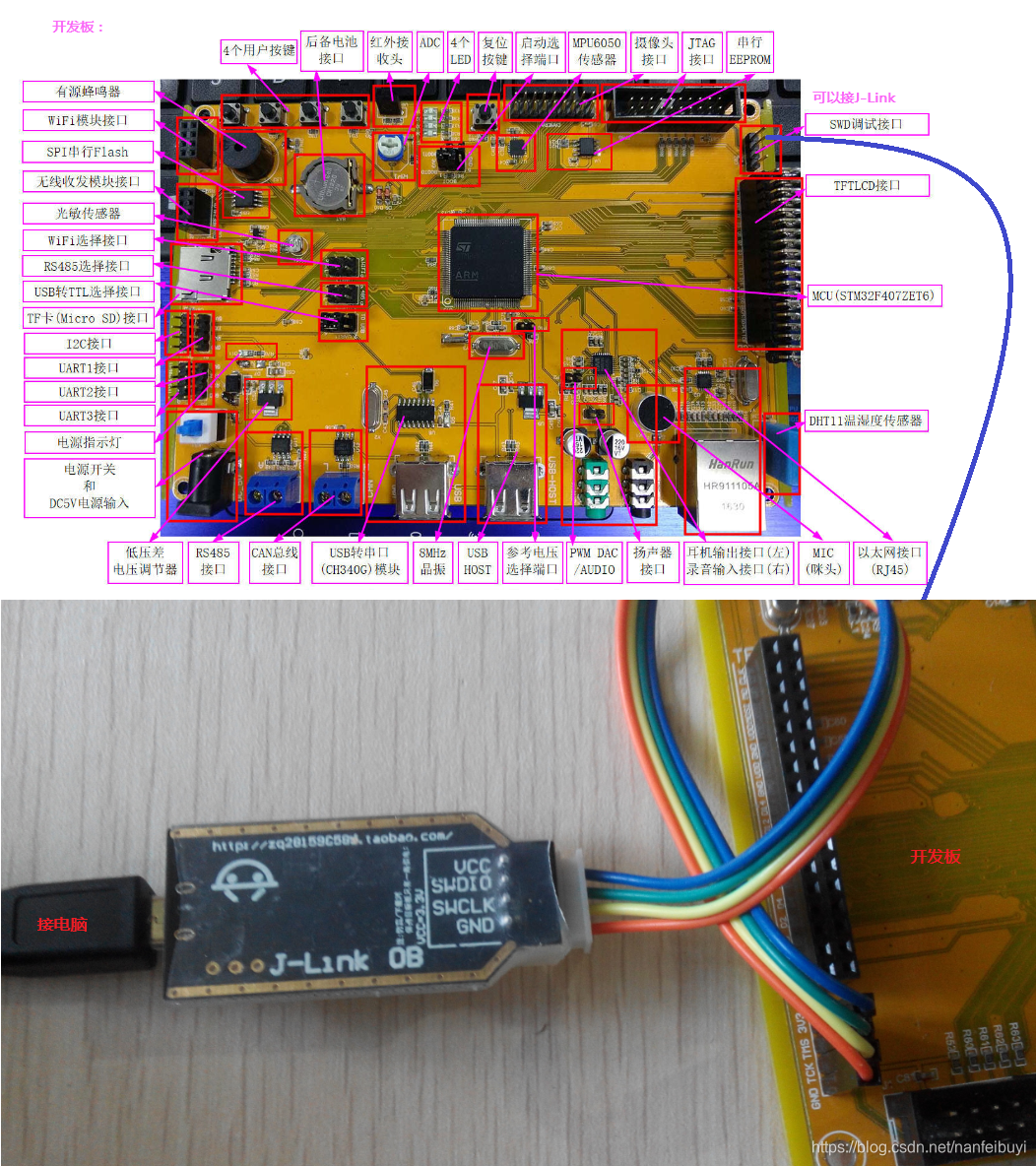

        STM32F407ZET6开发板



三、安装软件--Keil5

          3.1 下载Keil5并安装

                  双击mdk514.exe进行安装。

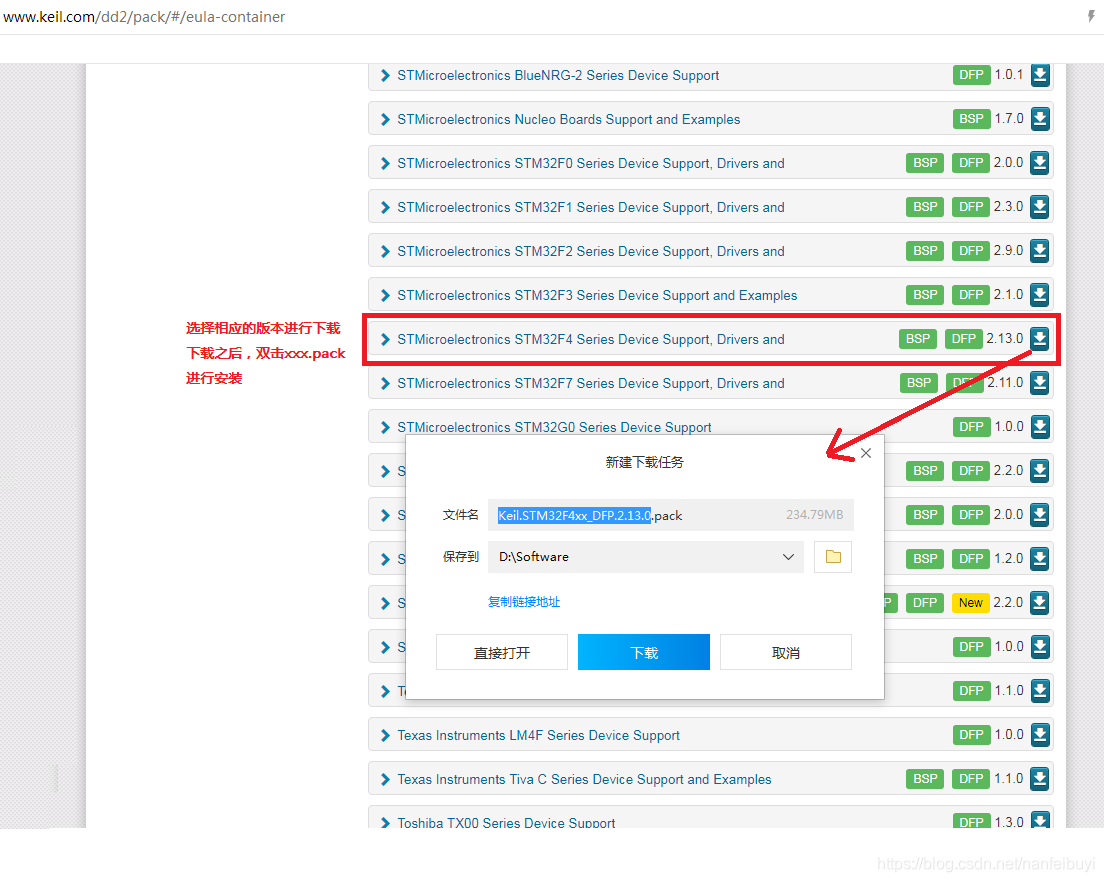

          3.2 下载安装STM32F40器件支持包：http://www.keil.com/dd2/pack/

                  下载好Keil.STM32F4xx_DFP.xxx.pack 后，双击即可安装。 （例子中安装的是旧版，体积小）



 四、STM32资料下载（开发手册等）

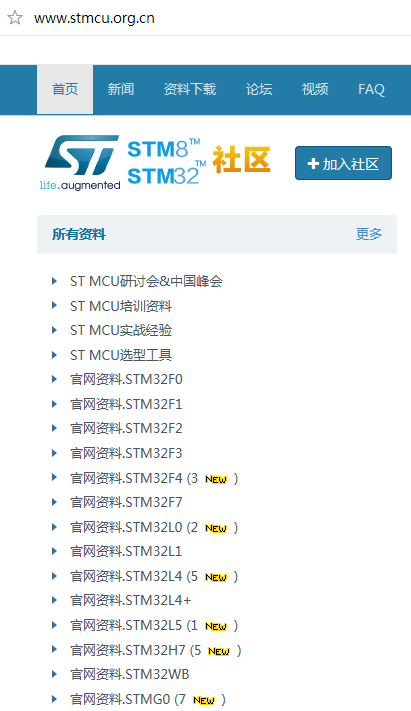

           下载网址：http://www.stmcu.org.cn/                  （例子中使用的是老师所给的资料，在官网中未找到）





五、新建STM32项目

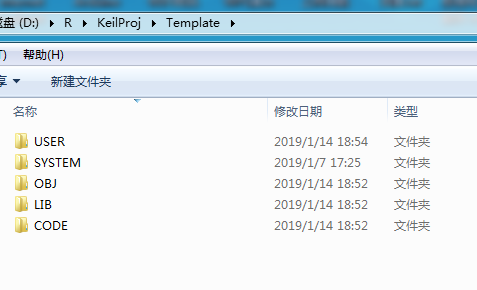

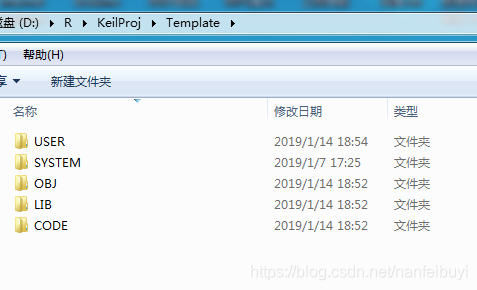

        新建几个文件夹，放置相关的STM32F4xx固件库文件等 （在例子中没有将stm32f4xx_fmc.c文件添加到工程。可以将其删除）

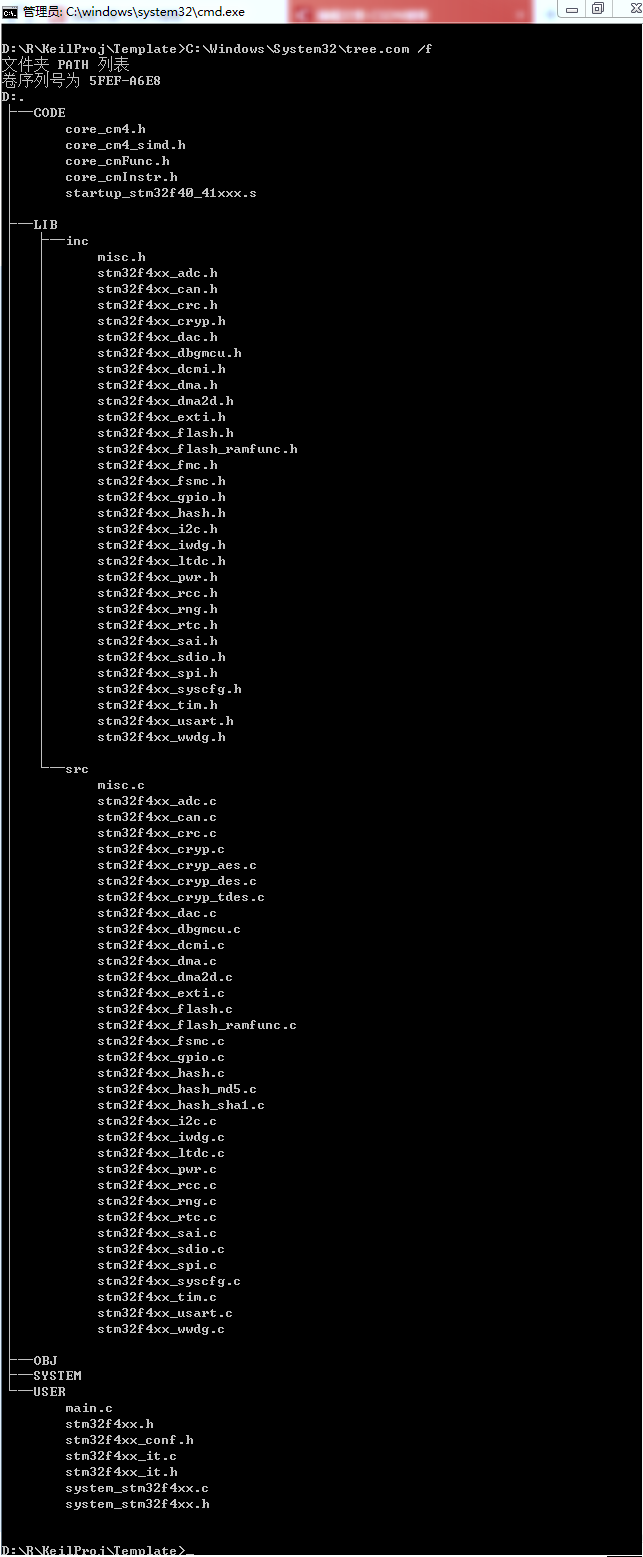

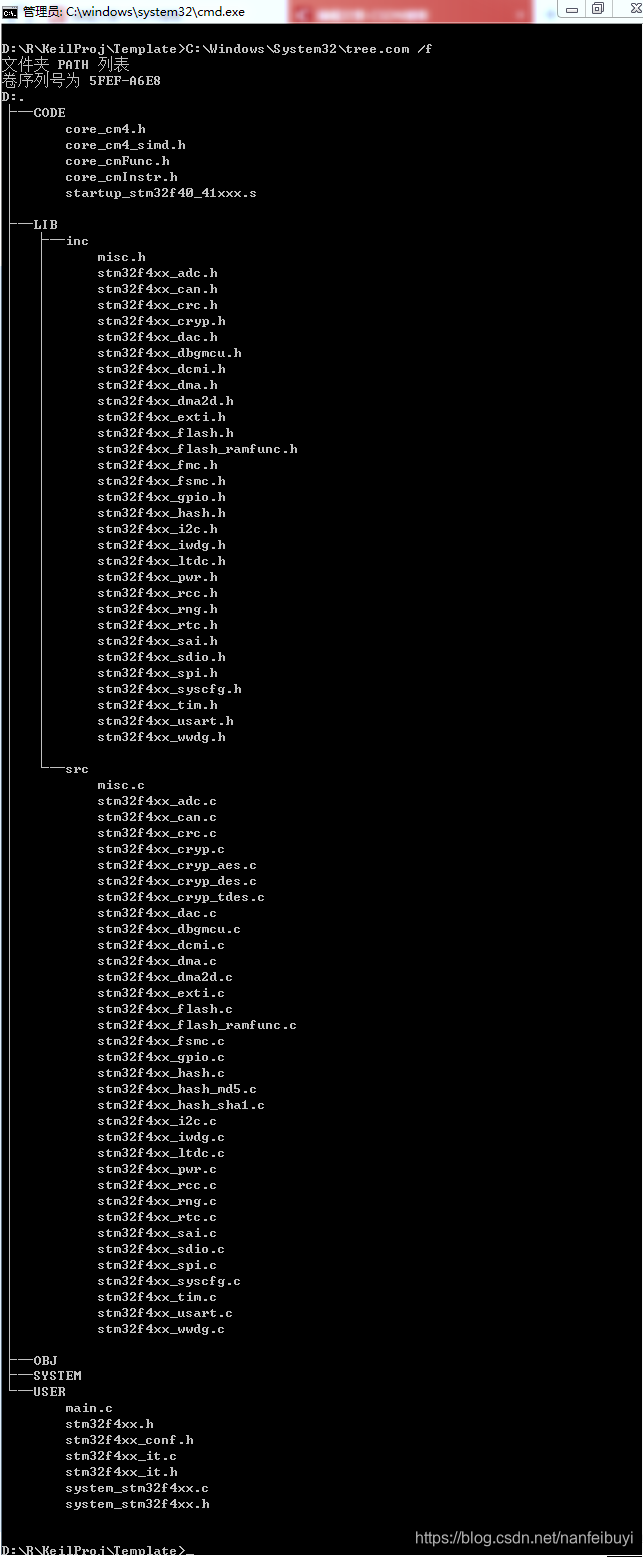

        文件列表：（使用tree命令罗列文件，发现电脑中没有，但有一个tree.com）

       在命令行输入：C:\Windows\System32\tree.com /f

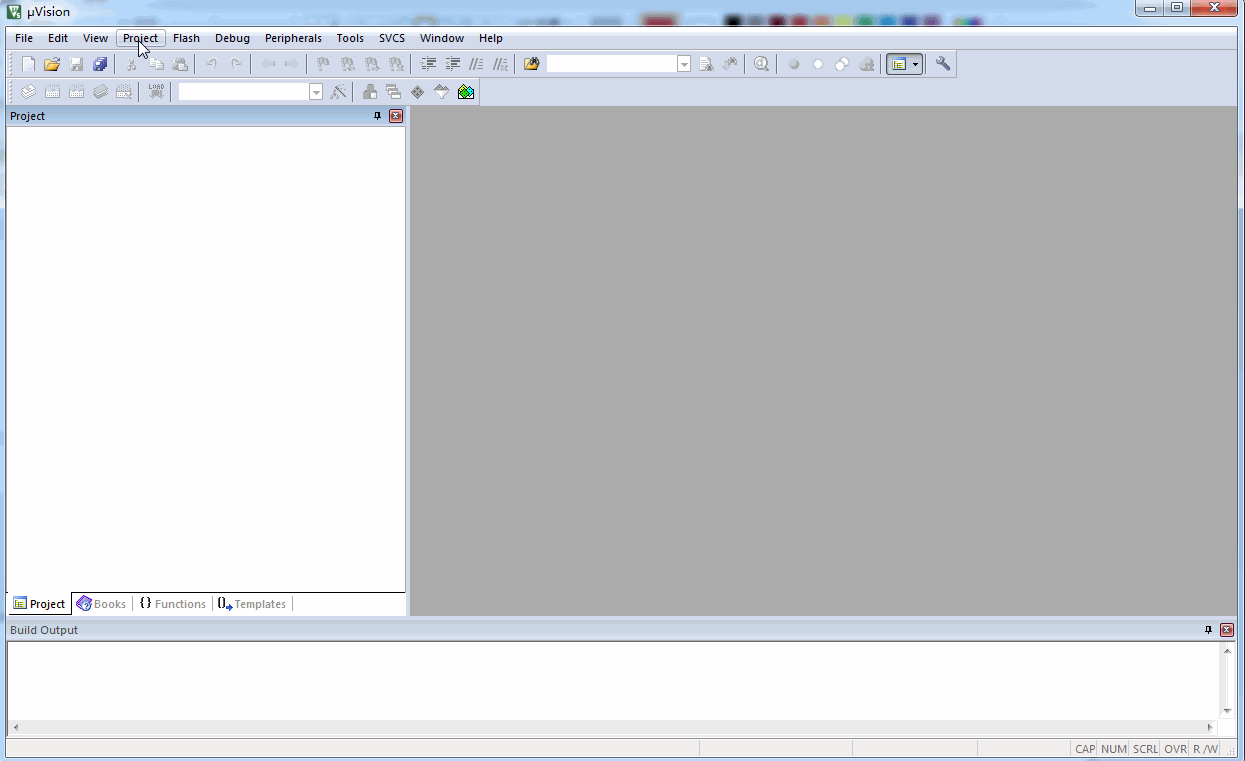

打开Keil，Project--》new uVision Project...

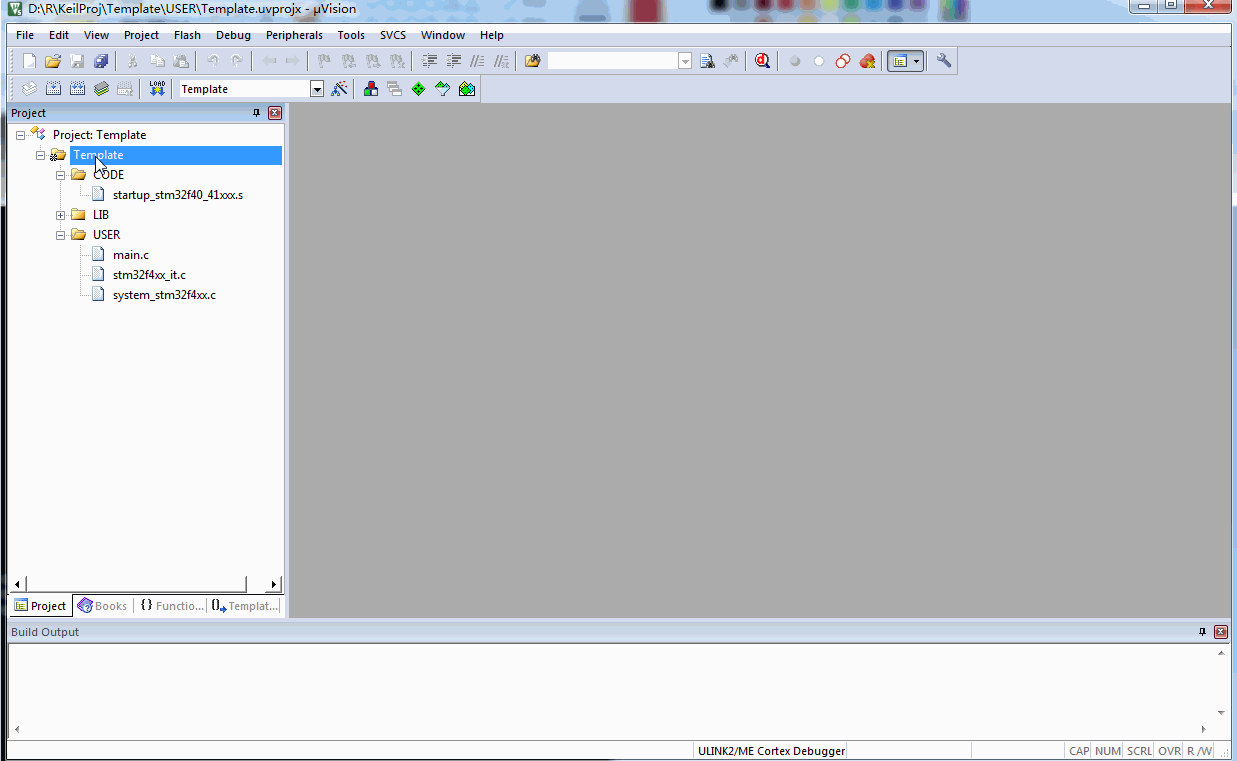

设置

 宏定义：STM32F40_41xxx,USE_STDPERIPH_DRIVER

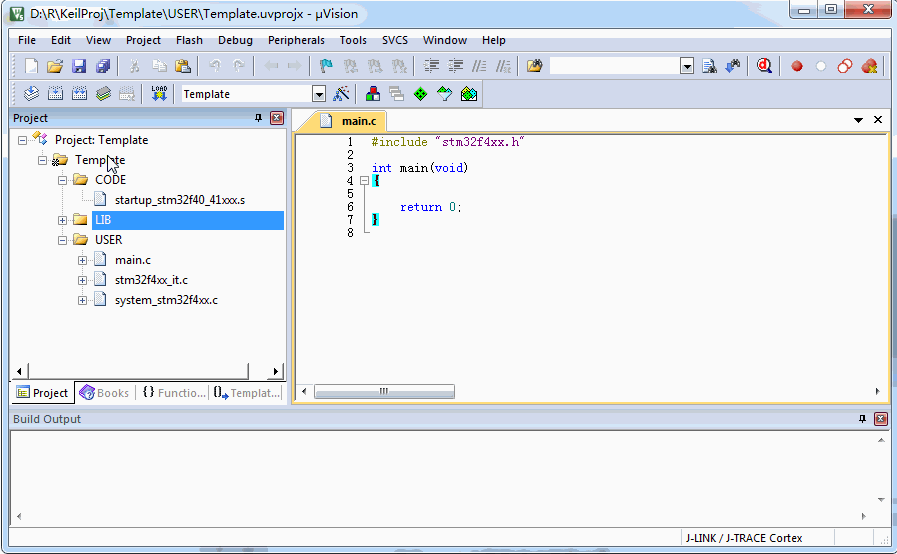

 使用J-Link下载程序还需要设置



六、程序编译及下载

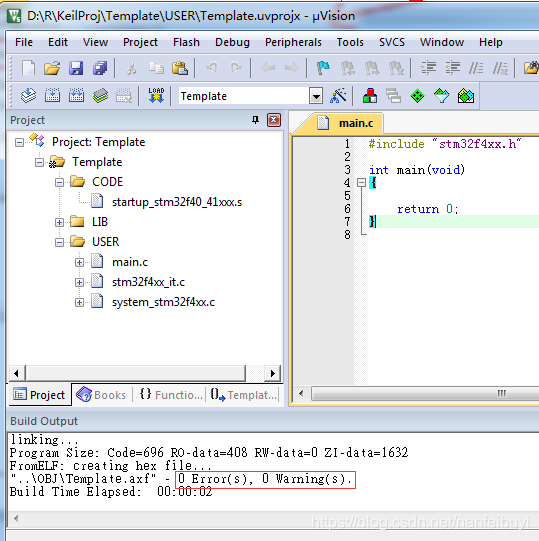

       6.1 编写程序并编译代码

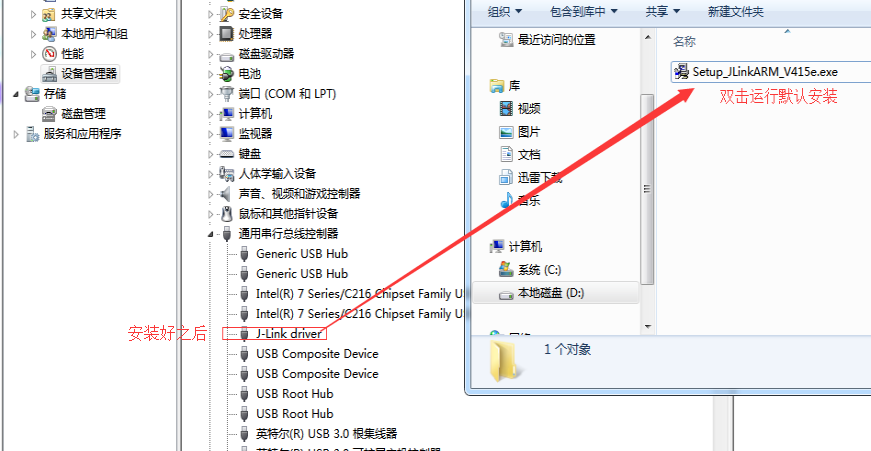

       6.2 安装J-link驱动:双击运行Setup_JLinkARM_V415e.exe   （不用接线也可以安装成功）

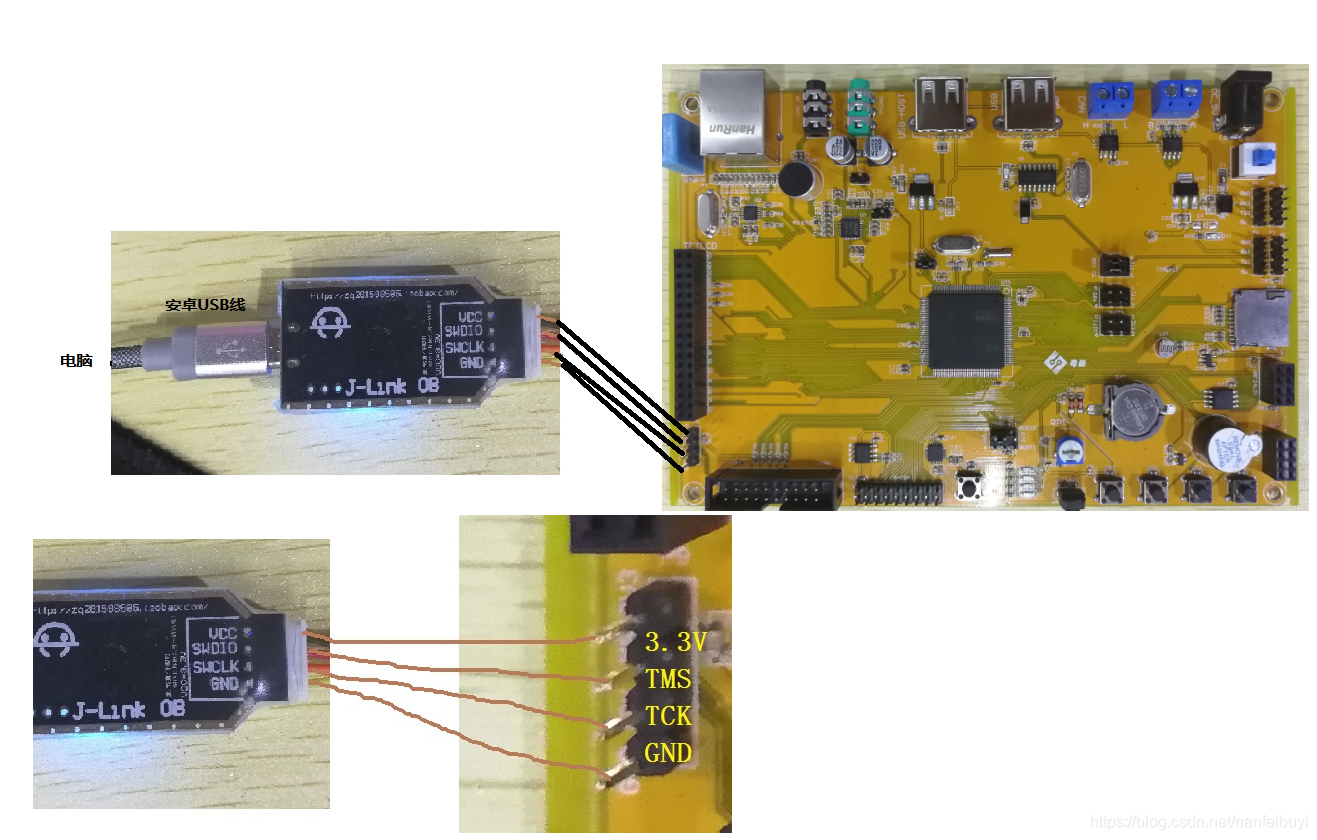

       6.3 使用J-Link连接开发板与电脑

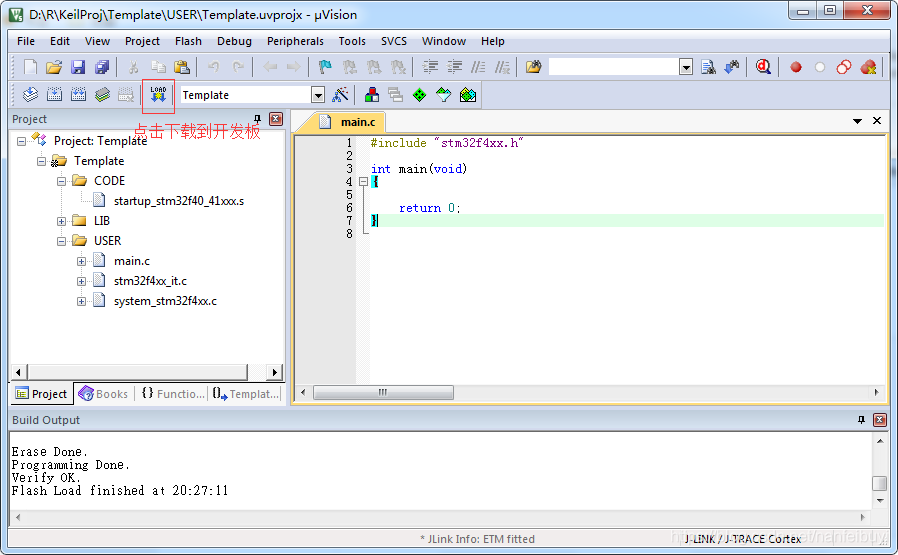

       6.4 下载到HEX开发板



七、Keil的相关设置

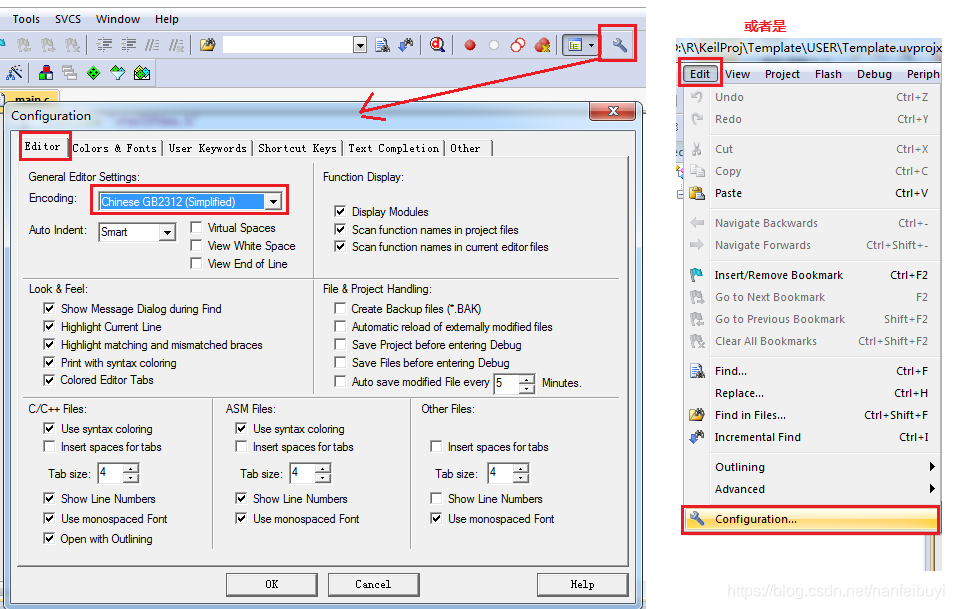

       7.1 设置编码（兼容中文）



    7.2 更多设置

1、调整兼容其它阅读器代码字体工具栏（工具把手）-->Editor-->Encoding(Chinese GB2312)2、调整tab为4个空键工具栏（工具把手）-->Editor-->C/C++ Files-->Tab size(设置为：4)3、调整关键字体颜色工具栏（工具把手）-->Colrs & Fonts-->C/C++ Editor  Files-->Keyword-->Colors(选择颜色)4、调整关键字体大小工具栏（工具把手）-->Colrs & Fonts-->C/C++ Editor  Files-->Text-->Font(选择字体及大小)动态调整大小：CTRL+鼠标滚轮5、语法检测与提示工具栏（工具把手）-->Text Completion-->Show Code Completion List for-->Symbols after(勾选 选择：2)

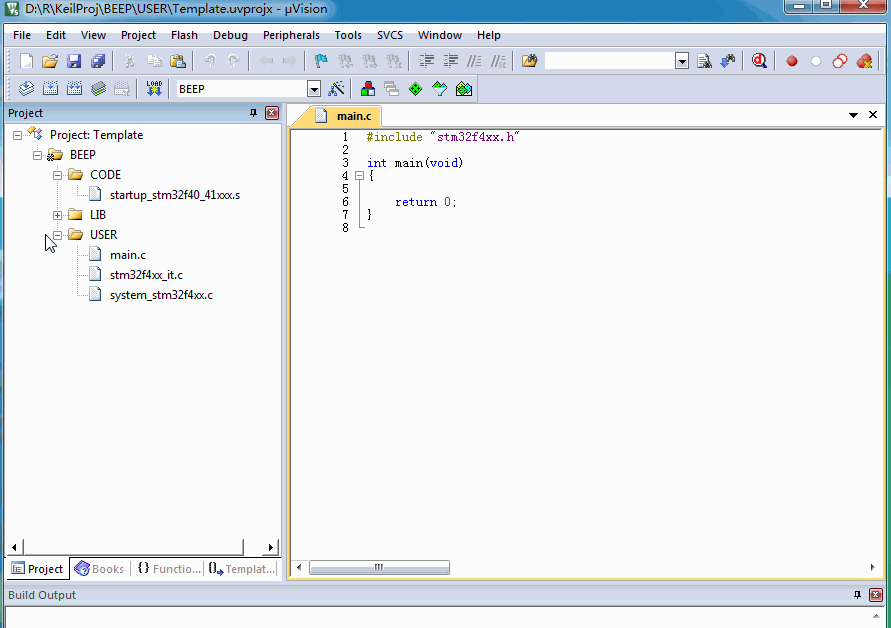

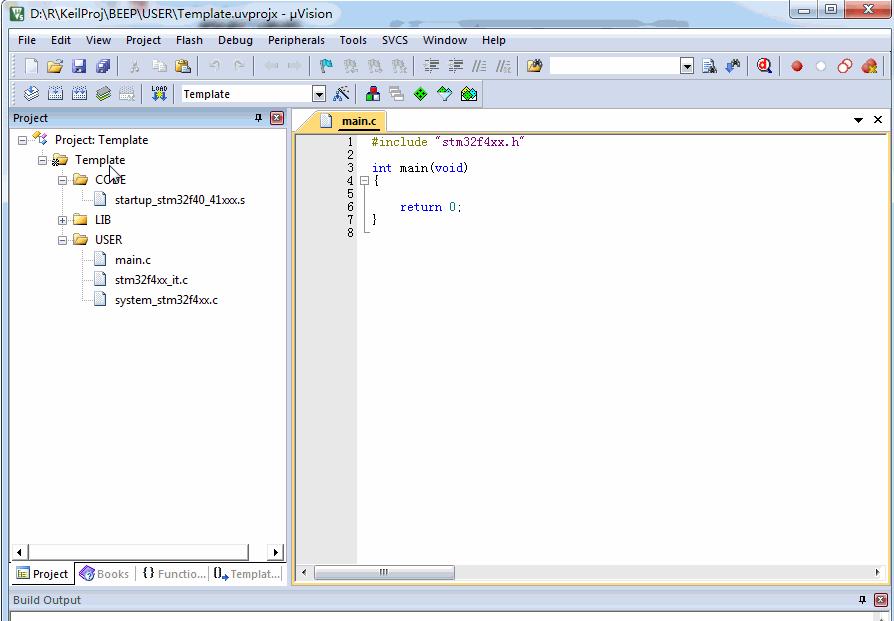

7.3 修改工程项目名称

        对着项目名称点击两次，中间有间隔；或者是右键项目名称，点击Manager project Item

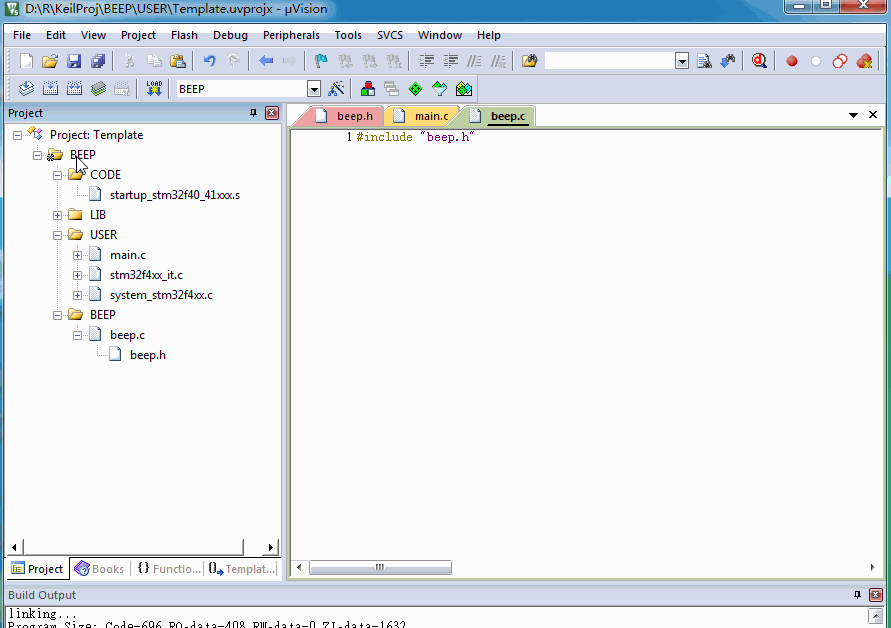

7.4 添加新文件，并添加到工程中

          可以新建文件再添加到工程，也可以对着工程下面的子目录右键添加新文件。

  注：有新添加的头文件需要指定头文件的路径：



7.5 输出文件的路径设置 、输出文件的名称设置
