一、搭建STM32开发环境

1、首先需要下载STM32Cude

https://www.st.com/en/development-tools/stm32cubemx.html
在官方网站下载

2、安装环境

首先点击下载好的exe应用程序SetupSTM32CubeMX-4.27.0.exe ，以管理员的方式运行

点击next
勾选I accept the terms of this license agreement，然后接着Next
继续全部勾选，点击next 直到：

默认安装位置在C盘，注意这里安装路径文件不能出现中文
接着一直点击next，直到

最后就点击done完成安装

3、安装固件库

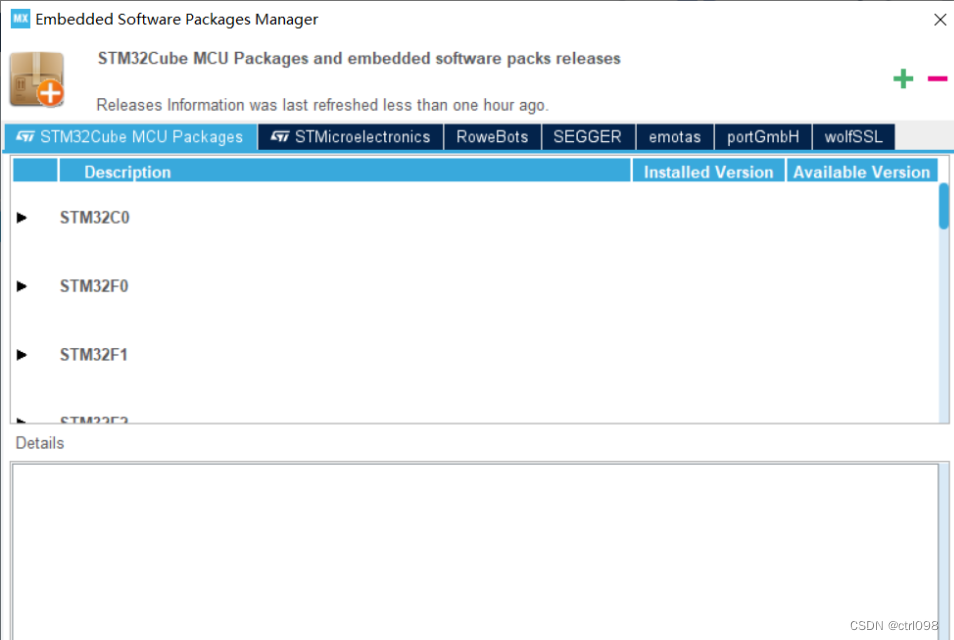

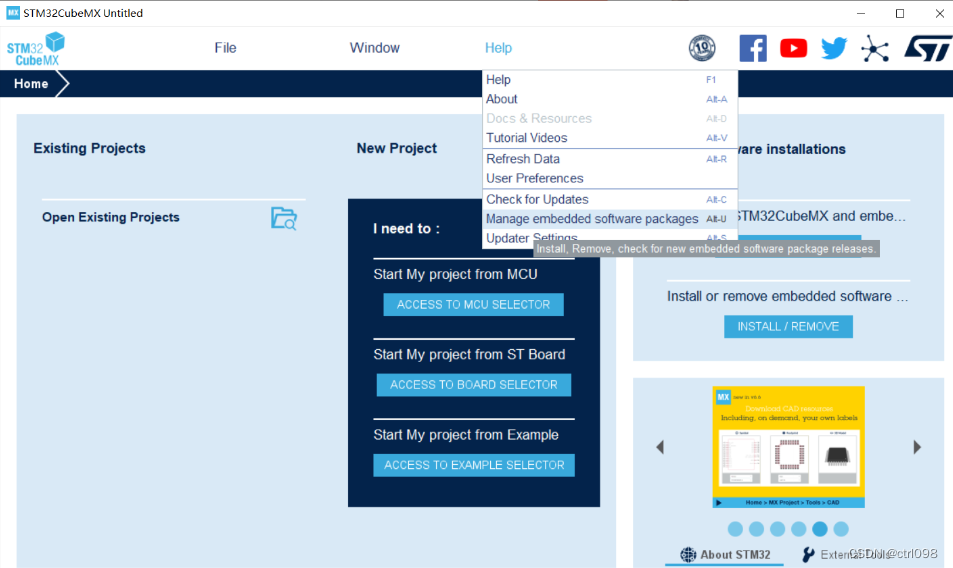

运行CudeMX，选择help，点击图示这个

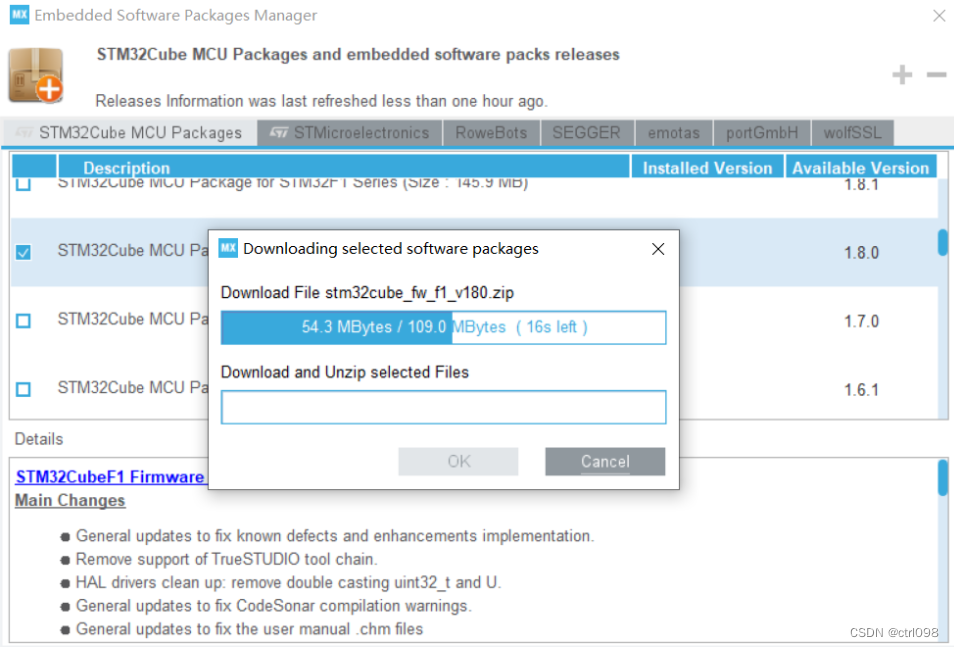

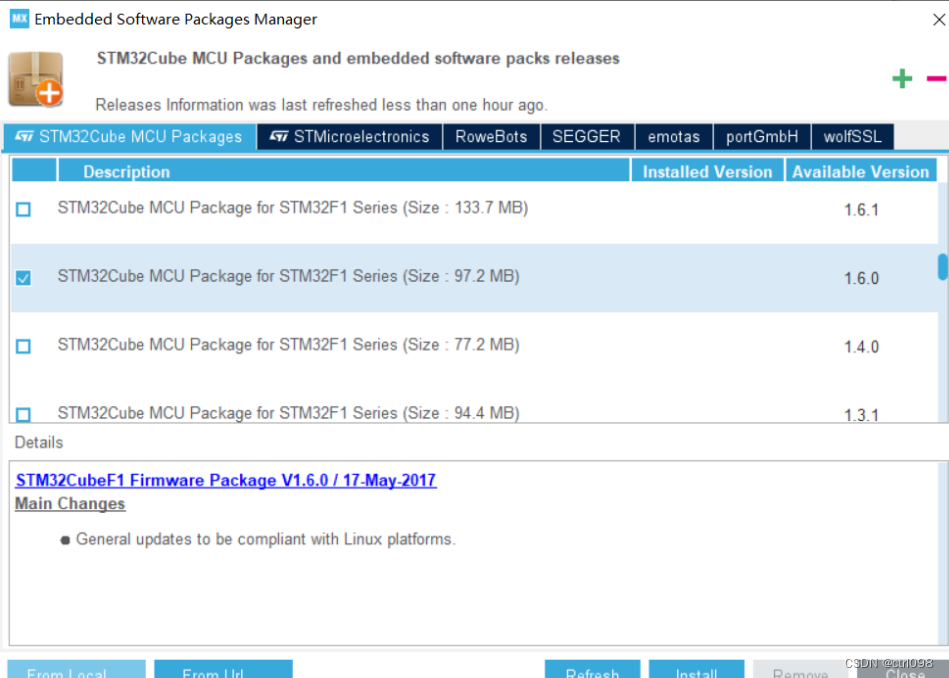

下面第一个按钮是从本地安装（已经在本地下载了对应的固件库），Install now是通过网络下载，一般不推荐这种方式。

二、利用工具点灯

1、点亮LED灯原理图

2、使用CudeMX生成相关代码

选择File，点击New Project，选择需要的芯片类型

配置系统调试接口sys，选择Serial Wire

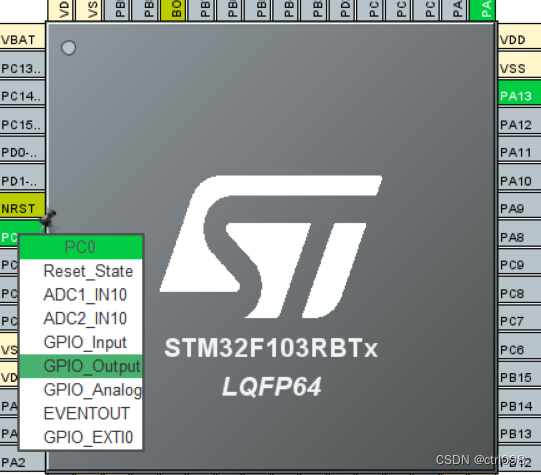

在右边芯片图中找到PC0，将引脚PC0调成输出模式

选择Configuration，接着选择GPIO
然后设置GPIO

GPIO output level:有low和high两种选择，一般选择low
GPIO mode：推挽输出和开漏输出两者模式，两者模式的区别在于推挽输出中1代表VCC，0表示GND；开漏输出中1代表高阻态，0代表GND。
GPIO Pull-up/Pull-down:输入需要上下拉，输出一般没有上下拉
Maxinum output speed:最大的输出速度，一般选择low就可以了。

使用keil编写

①在keil中进行编译
②插入ST_Link，进行下载

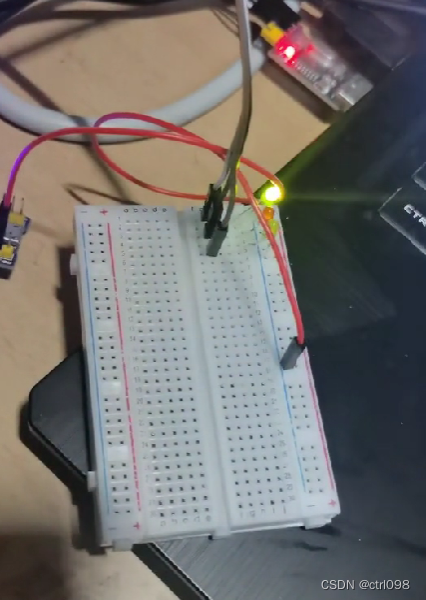

三、结果展示
