VSCode 搭建 STM32开发环境

article/2025/10/25 13:07:38

首先附上一张VS Code图.一直都喜欢这种，黑色主题感觉高大上。。
在这里插入图片描述
因为公司准备上市，所以不能使用Keil开发了。在这之前有在Linux上开发过STM32。于是想着在Windows上也搭建一个。这样方便跨平台。
于是决定搭建一个用VSCode + 开源 arm 工具链 + OpenOCD开发STM32的环境。

一、需要的软件和工具。

  1. 下载最新版 VS Code : 安装好插件，具有良好的代码补全与调试功能。

  2. 下载 LLVM ：用于代码补全，其实可以理解为 Clang。因为VS Code 中“C/C++”插件的自动补全功能不太好用。STM32中好多库函数都补全不出来。记得按照好之后，将路径添加到环境变量里。

  3. 下载安装 Git for Windows: 提供Git支持和MINGW64指令终端。

  4. 下载安装 arm-none-eabi-gcc：选择 " gcc-arm-none-eabi-5_4-2016q3-20160926-win32.exe (md5)" 这里是一个2016年的，我目前也是用的这个，好像还有其他的新版的下载，GNU Arm Embedded Toolchain 。
    正常安装后，记得需要将软件的安装目录下的bin文件夹设置进入环境变量PATH中。

  5. 下载 OpenOCD for Windows ：
    一个开源的片上调试器(Open On-Chip Debugger)。
    在Windows下自己编译可能有问题 。所以，我们选择编译好的。
    下载后的文件不是安装包，把程序文件夹放入自己的软件安装目录下，将软件的bin文件夹路径加入用户环境变量PATH中。

  6. STM32CubeMX：用于生成带makefile的工程。
    这样我们就可以不用自己写MakeFile了。套用他的模板，然后修改为自己的目录就可以。

二、搭建编译环境

1. 用STM32Cube创建工程。

STM32CubeMX生成的是用HAL库开发的项目，具体怎么配置这里就不介绍了，只介绍与主题有关的部分。
（1）. STM32CubeMx芯片包（固件库）下载，注意事项：
在这里插入图片描述

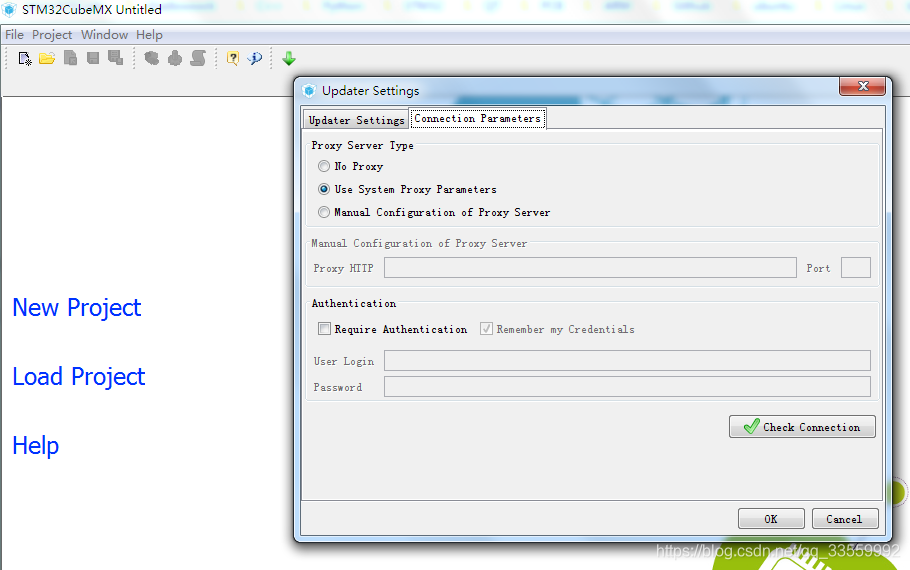

需要选择“help -> updater settings ->Connection Parameters"设置好网络后，才能下载固件包。

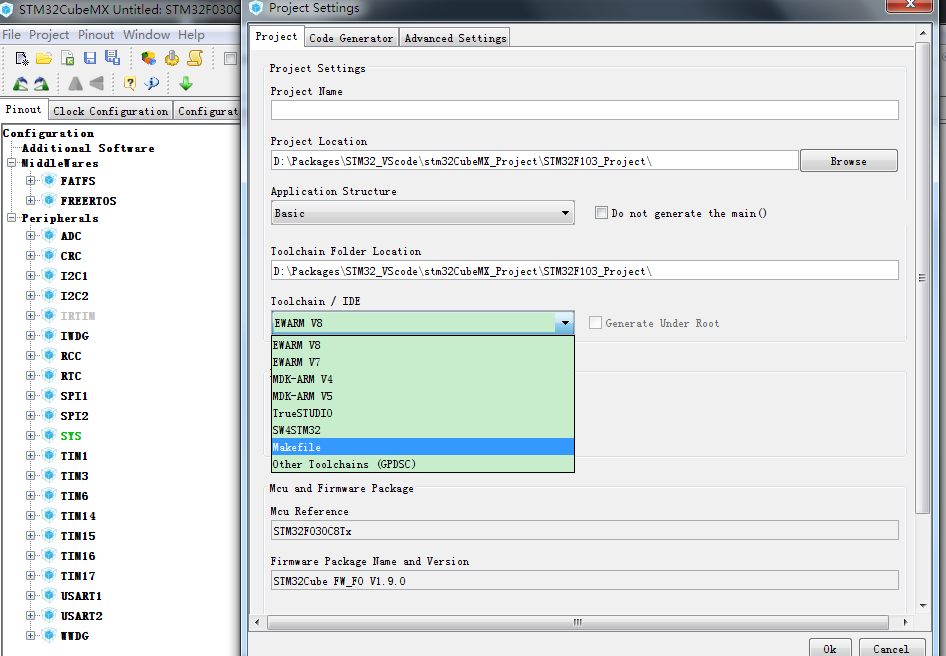

（2）. 生成工程。选择MakeFile选项。
注意：4.18.0以下的版本是没有Makefile这个选项的。最后下载一个中间版本，因为5.0以上的版本界面很乱。我选择的是 4.27.0.
在这里插入图片描述

2.配置VS Code

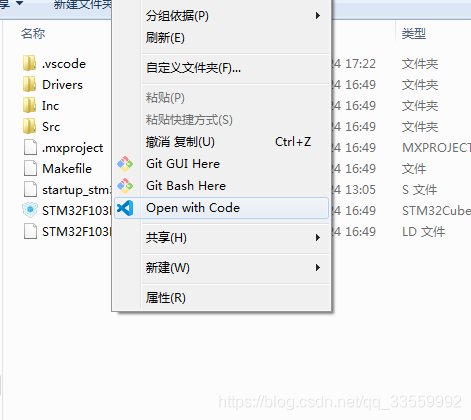

（1）.打开工程所在的文件夹。在右键“用VS Code打开工程文件夹”，

在这里插入图片描述

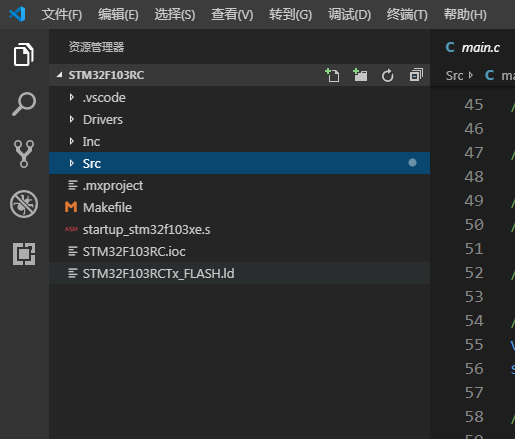

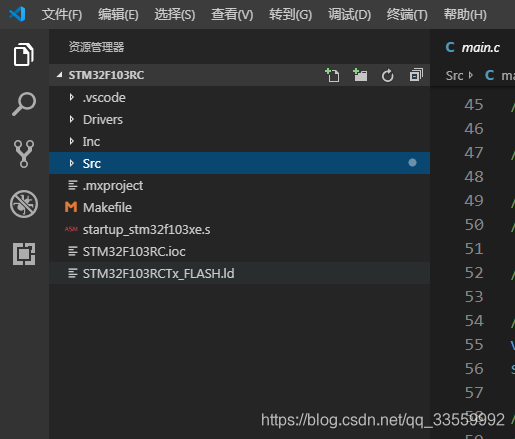

你将会看到这样的目录结构
在这里插入图片描述
.ioc文件是STM32Cube的工程文件，Inc和Src是供用户修改的源码，Driver里是STM32和ARM CMSIS的库，最好不要修改。
不过，如果你要采用标准库开发的话，就修改为标准库的Driver.

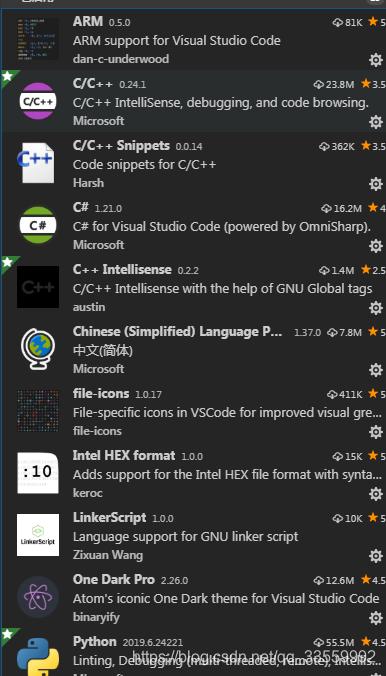

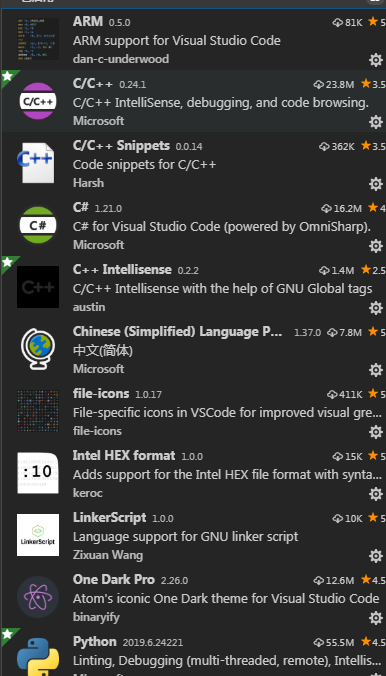

（2）. 安装VS Code插件，需要这几样：

在这里插入图片描述在这里插入图片描述

（3）. 配置VS Code内置终端

这里将我们上面安装的 Git for Windows 设置为VScode 的内置终端。

文件–首选项–设置，搜索terminal，设置内置终端的Shell为Bash（安装VS Code的时候它会推荐你安装Git，里面有这个Bash）。
或者打开 Settings.json添加下面两句。

	/* 终端在Windows上使用的shell的路径 */"terminal.integrated.shell.windows": "D:\\Program Files\\Git\\bin\\bash.exe","terminal.external.windowsExec": "D:\\Program Files\\Git\\bin\\bash.exe"

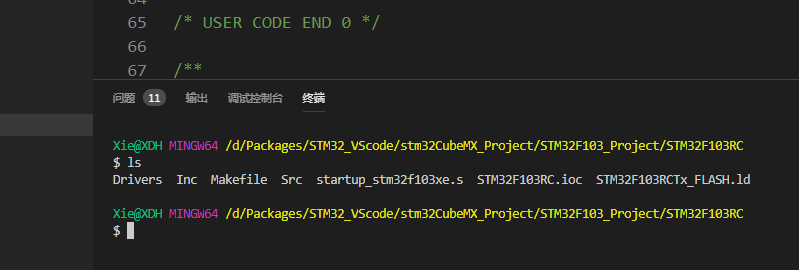

然后按Ctrl+` 就可以打开终端，看到Bash了
在这里插入图片描述

（4）. 配置智能补全、智能感知插件。

前面我们安装了 LLVM 用它来实现智能补全，与纠错，自然就需要一个路径去寻找这些文件。因此我们需要一个。c_cpp_properties.json文件的配置文件。
我们在当前目录的.vscode文件夹下创建c_cpp_properties.json配置文件，用来告诉VS Code我们定义的宏与文件的路径。

{"configurations": [{"name": "Win32","browse": {"path": ["${workspaceFolder}/","${workspaceFolder}/Drivers/CMSIS","${workspaceFolder}/Drivers/FWlib/inc","${workspaceFolder}/Drivers/CMSIS/startup","${workspaceFolder}/User/inc","${workspaceFolder}/User","${workspaceFolder}/ThirdParty/crclib/include"],"limitSymbolsToIncludedHeaders": true},"includePath": ["${workspaceFolder}/","${workspaceFolder}/","${workspaceFolder}/Drivers/CMSIS","${workspaceFolder}/Drivers/FWlib/inc","${workspaceFolder}/Drivers/CMSIS/startup","${workspaceFolder}/User/inc","${workspaceFolder}/User","${workspaceFolder}/ThirdParty/crclib/include"],"defines": ["_DEBUG","UNICODE","_UNICODE","__CC_ARM","USE_STDPERIPH_DRIVER","STM32F10X_HD"],"compilerPath": "C:\\Program Files\\LLVM\\bin\\clang-format.exe","cStandard": "c11","cppStandard": "c++17","intelliSenseMode": "clang-x64"}],"version": 4
}

注意：如果提示variable “uint32_t” is not a type name不是一个type类型。
则需要 添加宏定义__CC_ARM，如果没有该宏定义，则uint32_t类型会报错。并且结构体中使用了 uint32_t定义的成员，也会补全不了。

(5). 编译程序

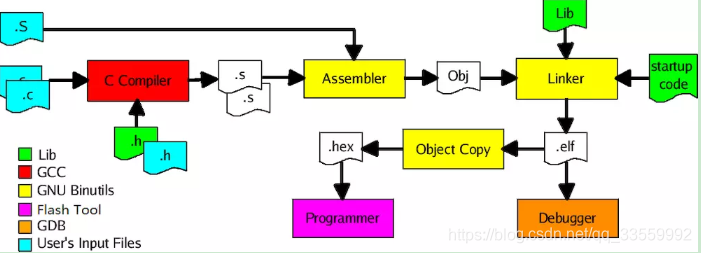

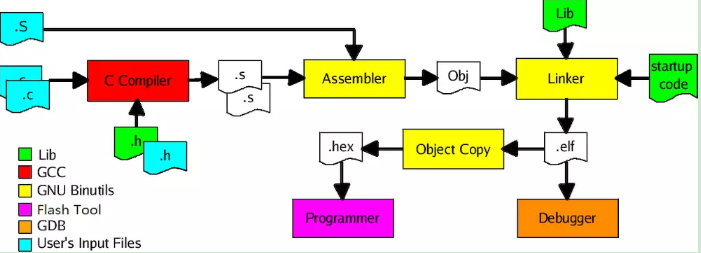

gcc下编译过程如下图所示：
  • .c文件 经过 arm-none-eabi-gcc 编译成 .o文件
  • .s文件 经过 arm-none-eabi-as 编译成 .o文件
  • .o文件 和 .a文件 经过 arm-none-eabi-ld 链接成 .elf文件
  • .elf文件 经过 arm-none-eabi-objcopy 和 arm-none-eabi-objdump 转换成 hex文件/dis文件
  • arm-none-eabi-gdb 使用 .elf文件 进行debug

在这里插入图片描述

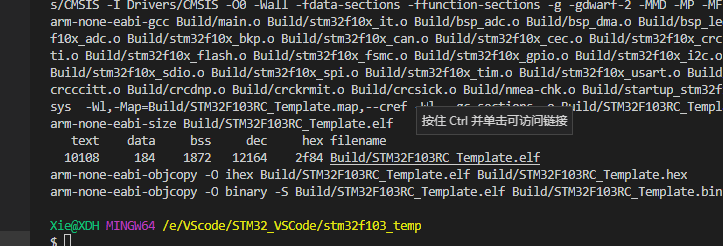

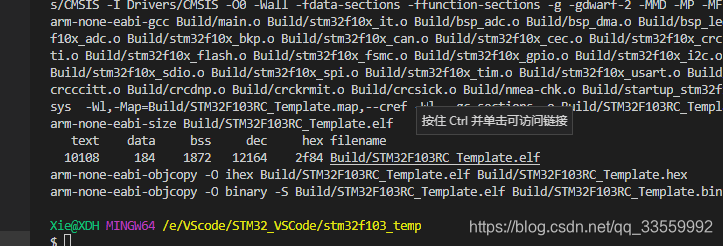

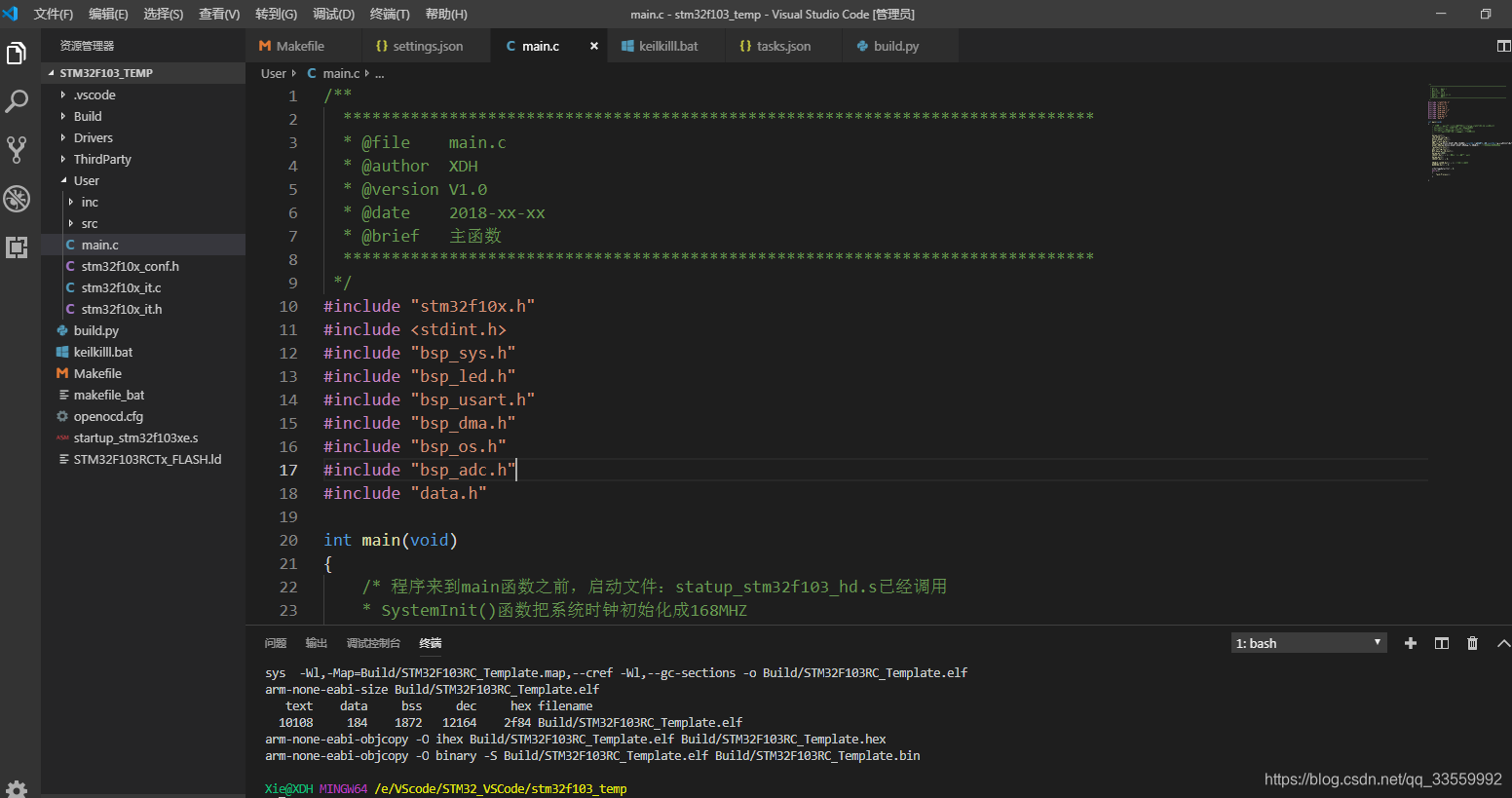

在Terminal下输入make指令，即会开始build程序

在这里插入图片描述

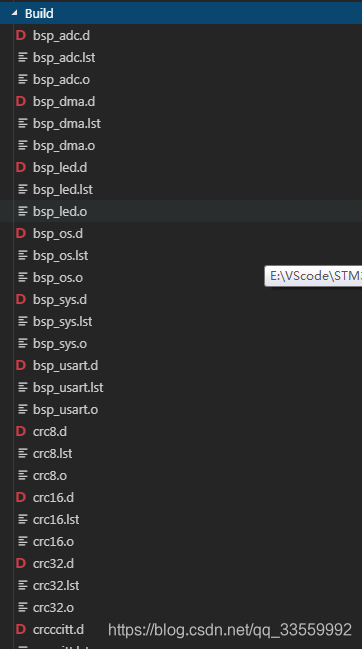

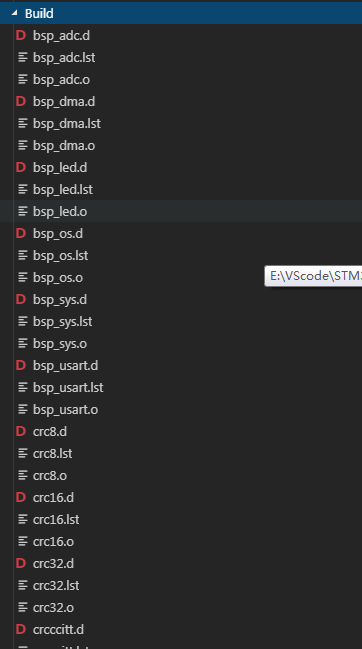

编译完成后，生成的所有文件都会放在Build文件夹下.

在这里插入图片描述
注意： 由于我安装了 Qt. Qt中自带了 mingw32-make.exe。我把这个文件复制了一份，重命名为make.exe。并且添加进了环境变量中。因此我可以直接使用 make。

如果你没有 make 的环境。可以下载一个choco包管理器，它类似于linux下的apt，只不过是windows下使用的。然后用choco安装make即可：
apt install make

如果改了source code，需要重新编译程序，那就得先执行make clean指令去删除之前build好的所有东西。然后重新执行make指令即可。

三、搭建调试环境

1.配置openocd。

要运行openocd这个gdb server，需要配置如下几个参数：

  • 用什么仿真器？(J-link, ST-link…)
  • 用什么接口？(JTAG, SWD…)
  • 目标芯片是什么？（STM32F4x, tm4c123g…）

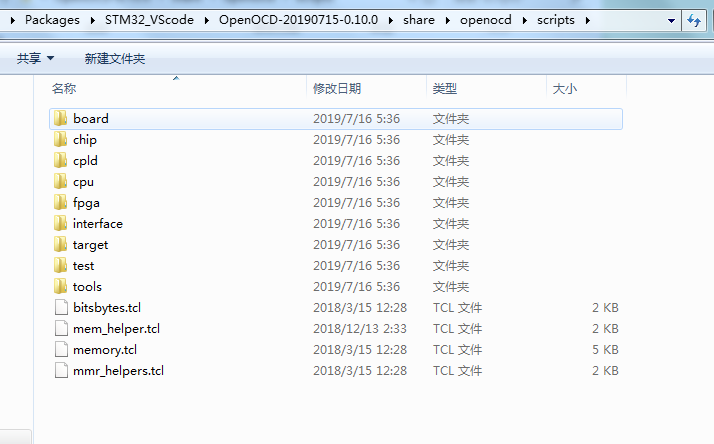

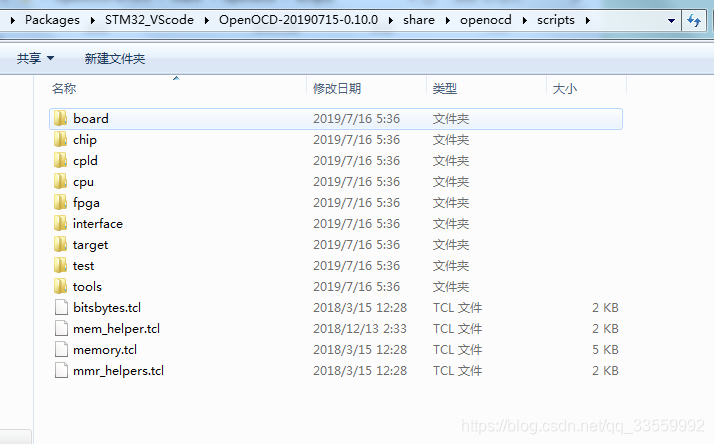

首先我们打开openocd的安装目录，打开share/openocd/scripts，里面有很多提前写好的配置文件。
在这里插入图片描述
target里存放目标芯片的配置文件，例如stm32f4.cfg

interface里存放仿真器相关的配置文件，例如jlink.cfg，stlink.cfg.

当我们启动openocd时，可以用-f参数来指定一个配置文件。例如:

	openocd –f interface/stlink.cfg –f target/stm32f4.cfg

【注】配置仿真器的参数必须在配置目标MCU的参数之前，否则将报错。

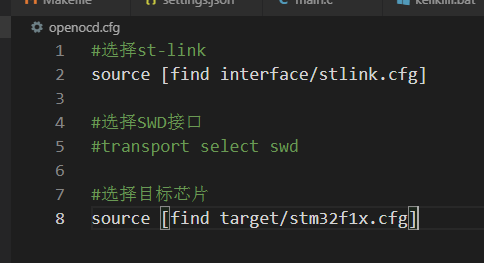

如果我们不带参数启动，openocd就会自动查找当前目录下有没有名为openocd.cfg的文件，并把它作为配置文件来启动。因此，我们就在当前工程下创建一个名为openocd.cfg的文件。

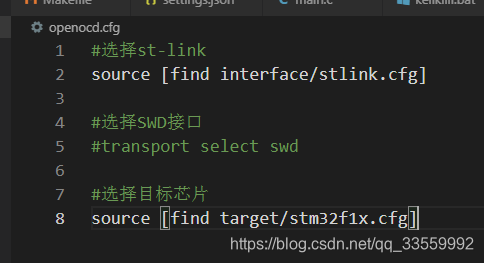

在这里插入图片描述
我们选择使用ST-link，SWD接口，目标芯片为stm32f1x。
(PS：这里注释掉了SWD接口，如果采用Jlink 则需要SWD接口)。

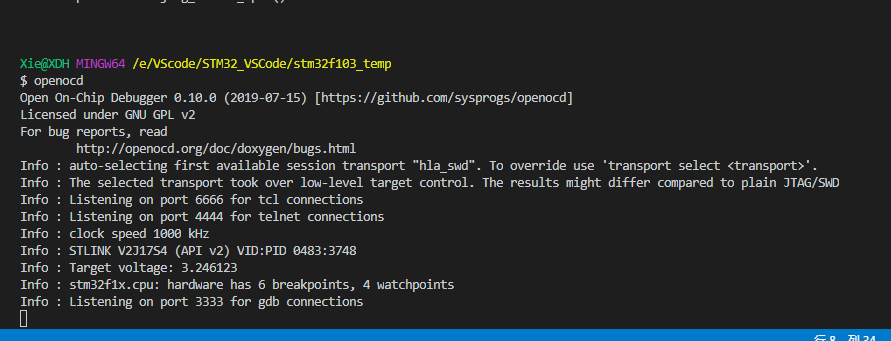

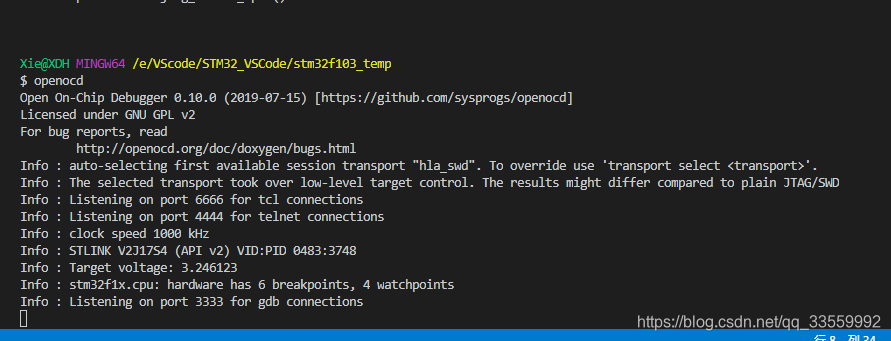

这样，我们连好板子上好电，直接在终端里敲openocd，即可启动。
在这里插入图片描述
openocd运行时，这个shell终端就被占用了，我们一会要新开一个终端。

2.用gdb连接上openocd

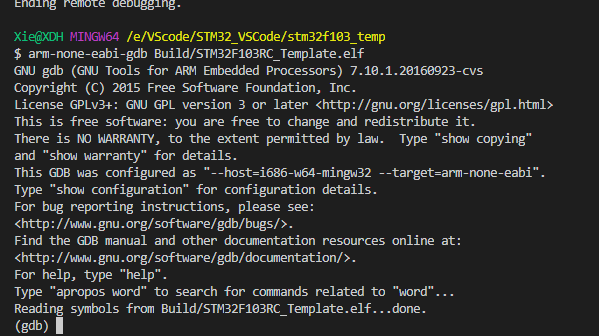

(1)直接启动gdb，参数为编译好的调试文件(.elf)
在这里插入图片描述

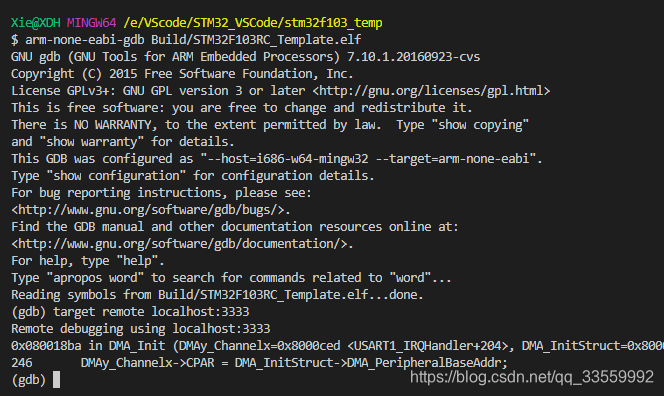

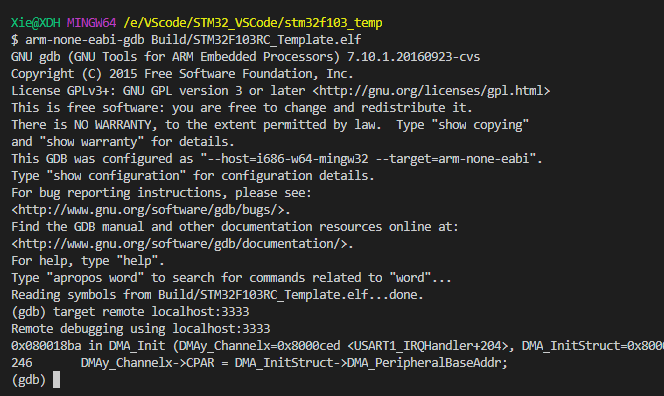

(2)使gdb连接上openocd
前面已经说过openocd留给gdb的TCP/IP端口是3333，因此输入：

	target remote localhost:3333

在这里插入图片描述
注意，在连接openocd的时候，一定需要先运行 openocd 服务才能通信上，否则一直出现 taget remote 错误。

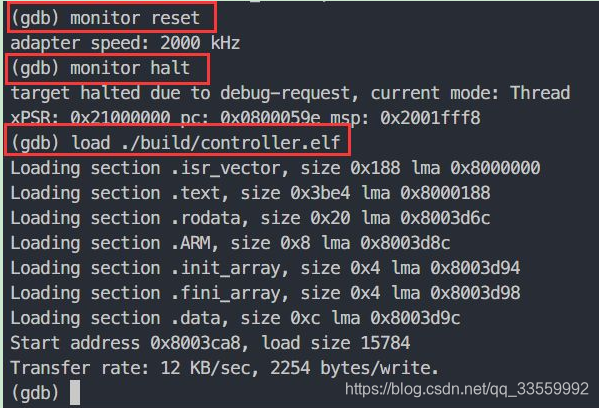

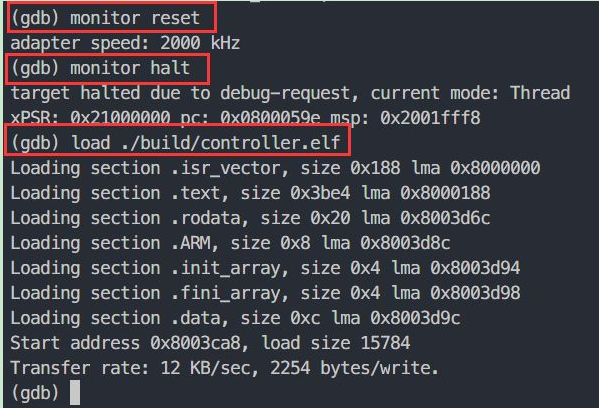

(3)下载代码.
在这里插入图片描述
后面就和普通的gdb一样操作了，加断点，单步运行什么的，网上可以搜到很多教程。
【注】最后记得输入q来退出gdb，以免影响后面的配置。

3.配置openocd任务与build任务

为了避免每次都在终端输入 make 和 make clean ，与 openocd 。我们可以在VSCode 中，建立一个 Task 来帮我们完成这个任务，

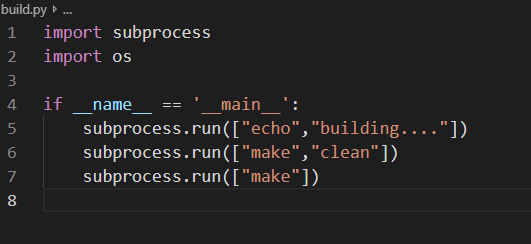

（1）.在当前目录下创建build.py的文件。

在这里插入图片描述

（2）.在VSCode界面下，单击“任务”，选择“配置任务”

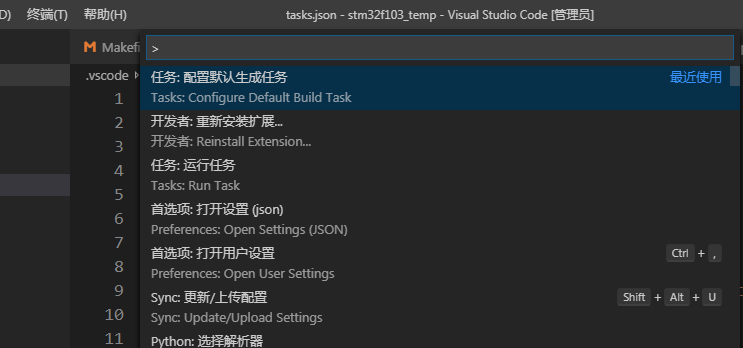

按 F1，选择"配置任务" .vscode目录下就会创建一个tasks.json配置文件.
在这里插入图片描述

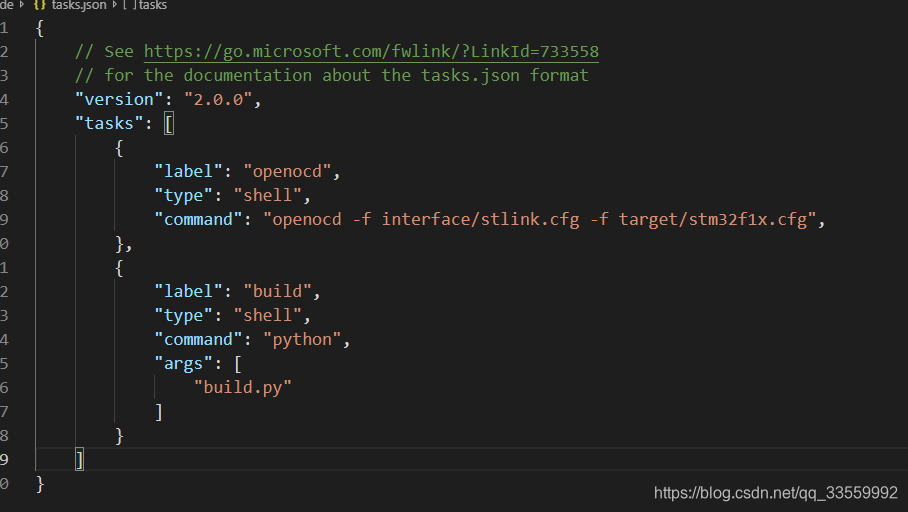

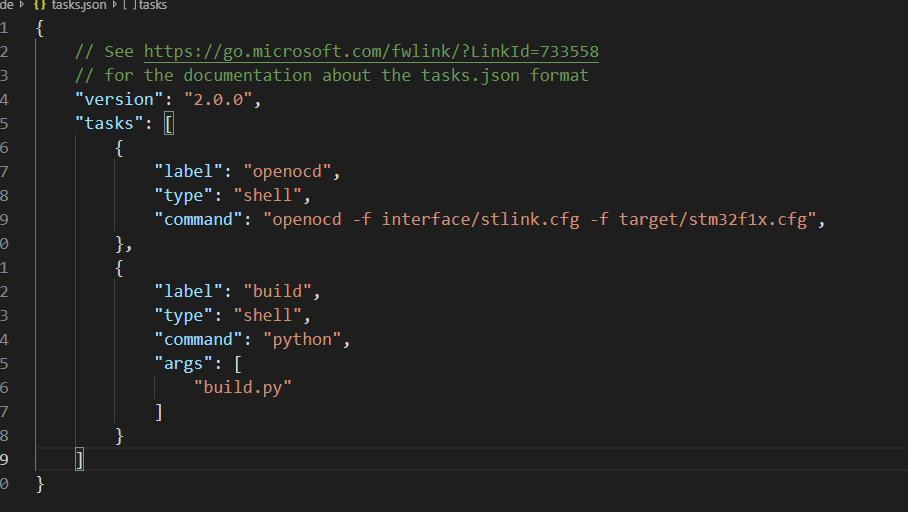

打开 tasks.json ,修改内容如下：
在这里插入图片描述
注意上面是两个任务，一个是openocd.用于连接st-link调试。一个是 build 用于编译。
它相当于是创建了一个名为build的任务，任务的内容是在shell里面执行 python build.py这个命令。只是不用我们手动输入而已。

4.配置VS Code的调试功能

使用VS Code，肯定是图方便，图好看。所以我肯定不会让大家靠敲命令来调试，这样岂不是开倒车，还不如用keil。因此，这里要配置VS Code的调试功能，相当于对gdb的一个图形化吧。

在VS Code内选择debug（就是左边那个虫子图标），选择“添加配置”，类型为GDB。就会在.vscode文件夹下生成launch.json配置文件。
按照下面来配置：

{// 使用 IntelliSense 了解相关属性。 // 悬停以查看现有属性的描述。// 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387"version": "0.2.0","configurations": [{"name": "ARM Debug","type": "cppdbg","request": "launch","program": "${workspaceFolder}/Build/STM32F103RC_Template.elf",// 要调试的程序（在下面的参数中指定了，这里的没有意义）"args": [],"stopAtEntry": false,"cwd": "${workspaceFolder}","environment": [],"externalConsole": false, // 调试时是否显示控制台窗口"MIMode": "gdb","miDebuggerPath": "C:\\Program Files (x86)\\GNU Tools ARM Embedded\\5.4 2016q3\\bin\\arm-none-eabi-gdb.exe",//调试工具原始路径"targetArchitecture": "arm", //目标架构，此参数必须要有"setupCommands": [// 进入GDB以后，自动执行的一些配置  {"description": "选择调试文件(.elf)到gdb","text": "file E:/VScode/STM32_VSCode/stm32f103_temp/Build/STM32F103RC_Template.elf","ignoreFailures": false},{"description": "连接GDB Server","text": "target remote localhost:3333",                                 "ignoreFailures": false},{"description": "Reset MCU","text": "monitor reset",                                              "ignoreFailures": false},{"description": "Halt","text": "monitor halt",                                                  "ignoreFailures": false},{"description":"下载代码到MCU","text": "load" ,              "ignoreFailures": false                                      }],"preLaunchTask": "build", // 在调试前预先执行的任务，此处是tasks.json中的}]
}

可以看到，setupCommands里面就是我们之前试用gdb时操作过的流程：连接GDB Server——reset——halt——下载代码。

而preLaunchTask中是我们之前在tasks.json中配置的build任务。它可以让我们每次调试时都先编译一遍。

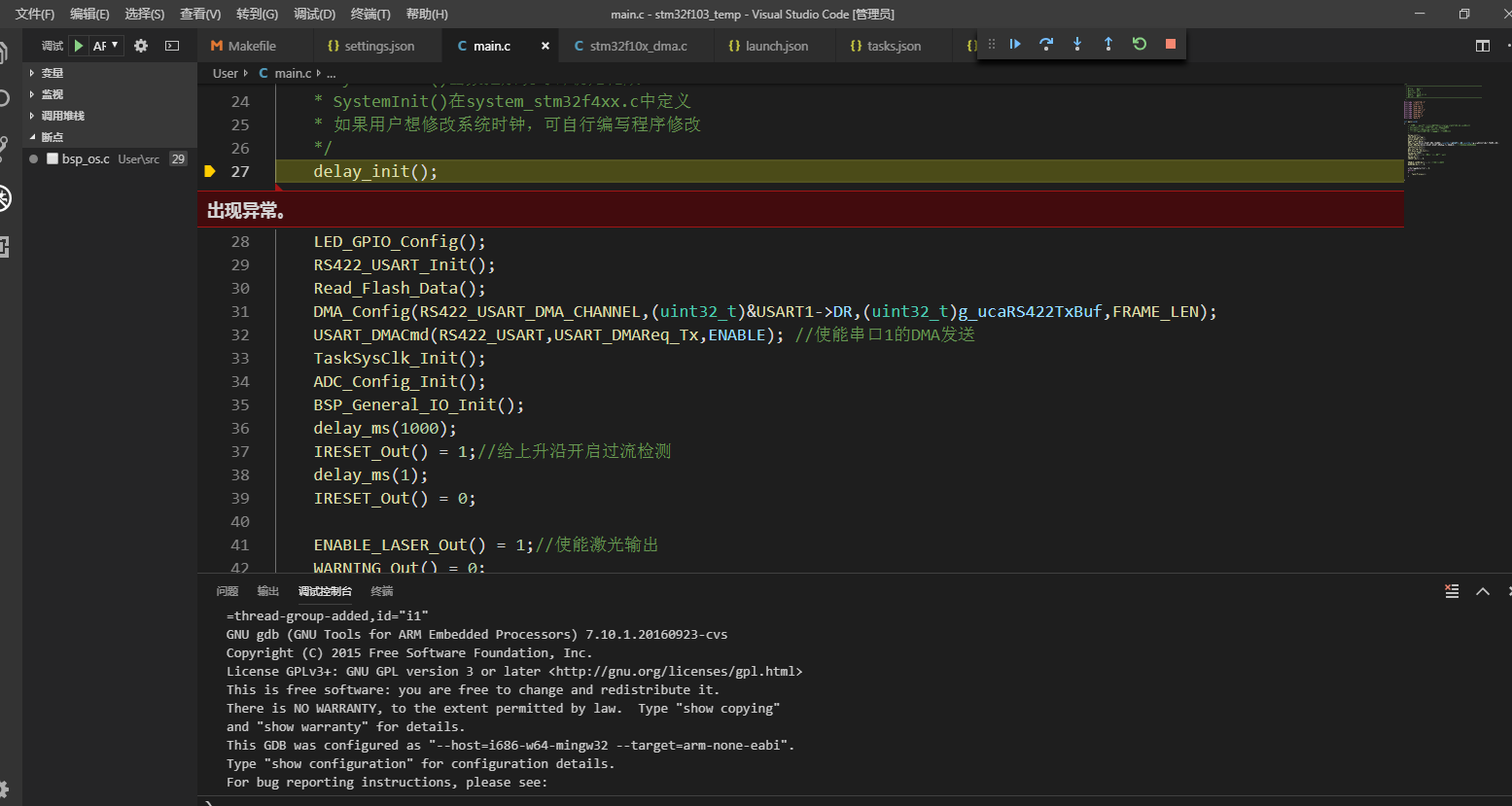

保存后，随便打几个断点，按下F5，就可以快乐调试了。可以看到功能还是很齐全的。
在这里插入图片描述
【注意】：在进行调试的时候，需要先 按 F1 --> 任务：运行任务里选择 openocd 任务运行。
在这里插入图片描述
因为调试，需要连接st-link进行调试，而openocd任务是开启st-link的服务。这样客户端才能连接上。
否则会一直出现 target remote localhost:3333 的错误。

【注】这里有一个问题我一直没有解决，就是setupCommands里，用file选择调试用的elf文件时，必须用文件的绝对路径。我试过用${workspaceFolder}/build/xxx.elf和./build/xxx.elf都不行，都找不到文件，不知道是不是windows路径分割符是”\”导致的。具体的后续再完善。
