SD 和 SDIO

SD（Secure Digital）是一种关于 Flash 存储卡的标准，也就是一般常见的 SD 记忆卡，在设计上与 MMC（Multi-Media Card）保持了兼容。SDHC（SD High Capacity）是大容量 SD 卡，支持的最大容量为 32GB。2009 年发布的 SDXC（SD eXtended Capacity）则支持最大 2TB 大
小的容量。

SDIO（Secure Digital Input and Output Card，安全数字输入输出卡）在 SD 标准的基础上，
定义了除存储卡以外的外设接口。SDIO 主要有两类应用——可移动和不可移动。不可移动
设备遵循相同的电气标准，但不要求符合物理标准。现在已经有非常多的手机或者手持装置
都支持 SDIO 的功能，以连接 WiFi、蓝牙、GPS 等模块。

一般情况下，芯片内部集成的 SD 控制器同时支持 MMC、SD 卡，又支持 SDIO 卡，但
是 SD 和 SDIO 的协议还是有不一样的地方，支持的命令也会有不同。

SD/SDIO 的传输模式有：
● SPI 模式
● 1 位模式
● 4 位模式

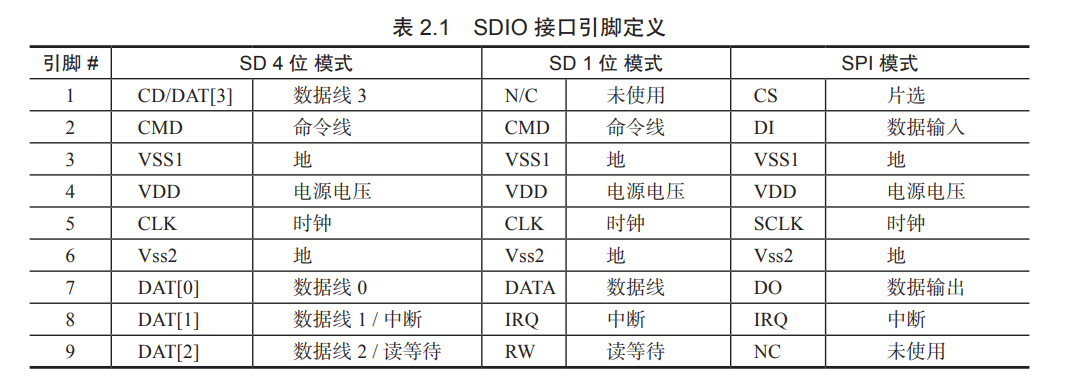

表 2.1 显示了 SDIO 接口的引脚定义。其中 CLK 为时钟引脚，每个时钟周期传输一个命令或数据位；CMD 是命令引脚，命令在 CMD 线上串行传输，是双向半双工的（命令从主机到从卡，而命令的响应是从卡发送到主机）；DAT[0]~DAT[3] 为数据线引脚；在 SPI 模式中，第 8 脚位被当成中断信号。图 2.18 给出了一个 SDIO 单模块读、写的典型时序。

在这里插入图片描述

eMMC（Embedded Multi Media Card）是当前移动设备本地存储的主流解决方案，目的在于简化手机存储器的设计。eMMC 就是 NAND Flash、闪存控制芯片和标准接口封装的集合，它把 NAND 和控制芯片直接封装在一起成为一个多芯片封装（Multi-Chip Package，MCP）芯片。eMMC 支持 DAT[0]~DAT[7] 8 位的数据线。上电或者复位后，默认处于 1 位模式，只使用 DAT[0]，后续可以配置为 4 位或者 8 位模式。
