1.SDIO简介

SDIO(Secure Digital Input and Output)，即安全数字输入输出接口。
SDIO协议是由SD卡协议演进而来，向前兼容SD卡协议，在SD卡协议基础上增加了CMD52、CMD53命令，两个命令可以方便的访问某个功能的某个地址寄存器。（SDIO协议包含SD卡协议）
SSDIO卡可以兼容之前的SD卡，并可以连接SDIO接口设备，比如：蓝牙、WIFI、GPS等。
在这里插入图片描述
SDIO卡
SDIO卡，是使用SD总线以及SD指令的IO设备。
SDIO卡的外形和接口和SD卡是兼容的，但是实现的不只是存储功能，还能实现其它的功能，如蓝牙、WIFI等。

SD存储卡
SD存储卡指带有memory(存储器)的SDIO卡(memory+SDIO)。

2.SDIO卡

2.1SD卡

SD卡(SecureDigital MemoryCard)是一种基于半导体闪存工艺的存储卡，拥有体积小、数据传输速度快、可热插拔等优良的特性，可以通过SPI或者SDIO接口访问。

2.1.1SD卡形状

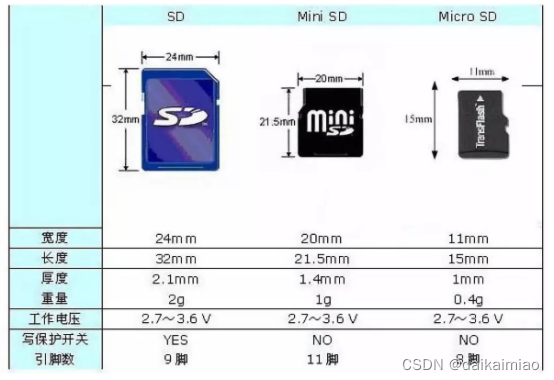

SD卡按照外形大小分为标准尺寸SD卡、MiniSD卡和MicroSD卡，如图所示。
在这里插入图片描述
除了外形有所差异外，引脚数量与编号也有所不同，其中MiniSD相对于标准SD，增加了2个NC引脚，MicroSD相对于标准SD，减少了1个VSS引脚。

2.1.2SD卡容量

根据卡容量区分主要分为三种类型，标准SD卡、高容量SD卡(简称SDH C) 、容量扩大化SD卡(简称SDX C) 。
标准SD卡：最高支持2GB；
高容量SD卡：生活中常用的一类SD卡，支持大于2GB，最高32GB，注意只有支持SD2.0及以上协议才能识别高容量SD卡；
容量扩大化SD卡：支持的容量相对于高容量SD卡要更大，理论容量是32GB~2TB。只有Host和文件系统支持3.0协议及以上才可以访问SDXC卡。

SD卡拥有4个速度等级，用于表示SD卡的最小速率，如下所示：
·Class 0-这种卡不定义具体性能，代表了划分速度等级之前的所有卡
·Class 2-表示最小2MB/s的性能；
·Class 4-表示最小4MB/s的性能；
·Class 6-表示最小6MB/s的性能；
·Class 8-表示最小8MB/s的性能；
·Class 10-表示最小10MB/s的性能；

目前最高为Class 10，SD卡速度等级表示方法如图所示
在这里插入图片描述
