SDIO，全称： Secure Digital Input and Output ，即安全数字输入输出接口。它是在SD卡接口的基础上发展而来，它可以兼容之前的SD卡，并可以连接SDIO接口设备，比如：蓝牙、WIFI、照相机等。

SDIO和SD卡规范间的一个重要区别是增加了低速标准。低速卡的目标应用是以最小的硬件开支支持低速I/ O能力。低速卡支持类似调制解调器、条码扫描仪和GPS接收器等应用。

STM32的SDIO控制器支持多媒体卡（MMC卡）、SD存储卡、SD I/O卡和CE-ATA设备。

STM32 SDIO接口特点：

①与多媒体卡系统规格书版本4.2全兼容。支持三种不同的数据总线模式：1位(默认)、4位和8位。

②与较早的多媒体卡系统规格版本全兼容(向前兼容)。

③与SD存储卡规格版本2.0全兼容。

④与SD I/O卡规格版本2.0全兼容：支持两种不同的数据总线模式：1位(默认)和4位。

⑤完全支持CE-ATA功能(与CE-ATA数字协议版本1.1全兼容)。  8位总线模式下数据传输速率可达48MHz。

⑥数据和命令输出使能信号，用于控制外部双向驱动器。

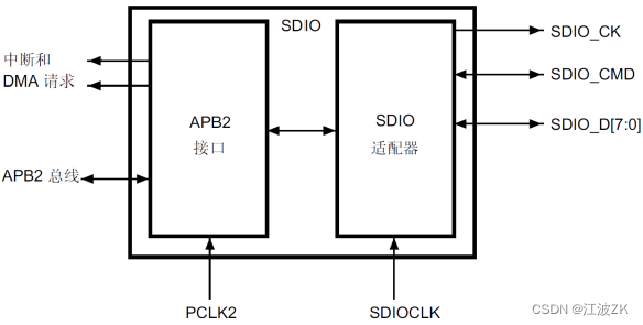

SDIO框图

复位后SDIO_D0用于数据传输。初始化后主机可以改变数据总线的宽度（通过ACMD6命令设置）。

如果一个多媒体卡接到了总线上，则SDIO_D0、SDIO_D[3:0]或SDIO_D[7:0]可以用于数据传输。

MMC版本V3.31和之前版本的协议只支持1位数据线，所以只能用SDIO_D0（为了通用性考虑，在程序里面我们只要检测到是MMC卡就设置为1位总线数据）。

SDIO时钟

卡时钟（SDIO_CK）：每个时钟周期在命令和数据线上传输1位命令或数据。对于SD或SD I/O卡，时钟频率可以在0MHz至25MHz间变化。

SDIO适配器时钟（SDIOCLK）：该时钟用于驱动SDIO适配器，可用于产生SDIO_CK时钟。对F1来说，SDIOCLK来自HCLK(72Mhz)；对F4来说，SDIOCLK来自PLL48CK(48Mhz)。

APB2总线接口时钟（PCLK2）：该时钟用于驱动SDIO的APB2总线         接口，其频率为PCLK2=84Mhz。

SDIO_CK计算公式：SDIO_CK=SDIOCLK/(2+CLKDIV)

注意：在SD卡初始化时，SDIO_CK不可以超过400Khz，初始化完成后，可以设置为最大频率（但不可以超过SD卡最大操作频率）。

SDIO命令与响应

SDIO的命令分为：应用相关命令(ACMD)和通用命令(CMD)两部分。发送ACMD时，需先发送CMD55。

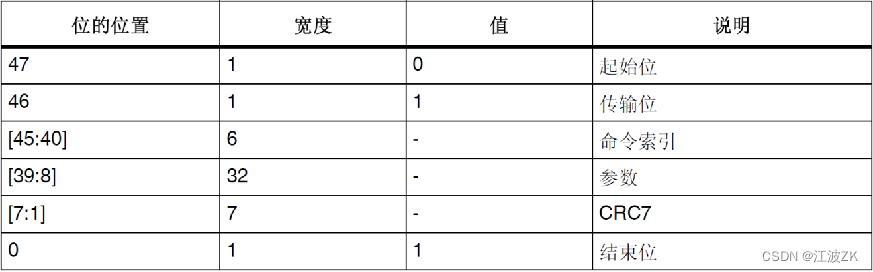

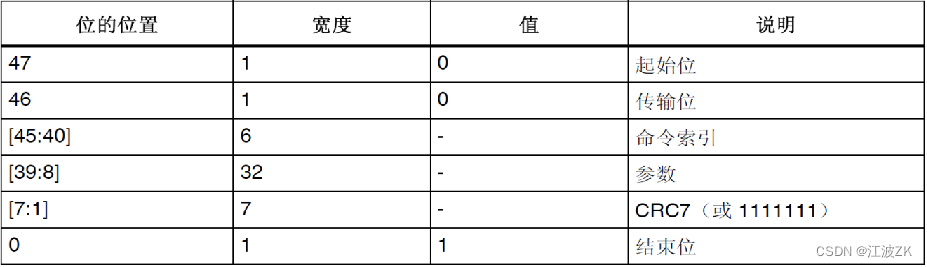

SDIO所有的命令和响应都是在SDIO_CMD引脚上面传输的，命令长度固定为48位，SDIO命令格式如下表所示：

其中：除了命令索引和参数需要我们设置，其他都是由SDIO硬件自动控制。命令索引（如CMD0，CMD1之类）由SDIO_CMD寄存器设置，命令参数则由SDIO_ARG寄存器设置。

一般SD卡在接收到命令行，都会有一个应答（CMD0例外），这个应答我们也称之为响应。STM32的SDIO接口，支持2种响应类型：短响应(48位)和长响应(136位)。

STM32 SDIO短响应（48位）格式如下表所示：

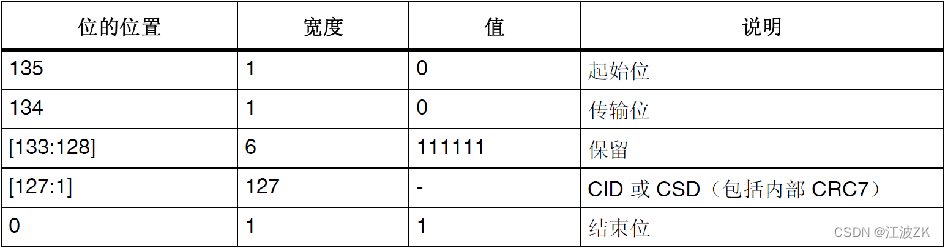

STM32 SDIO长响应（136位）格式如下表所示：

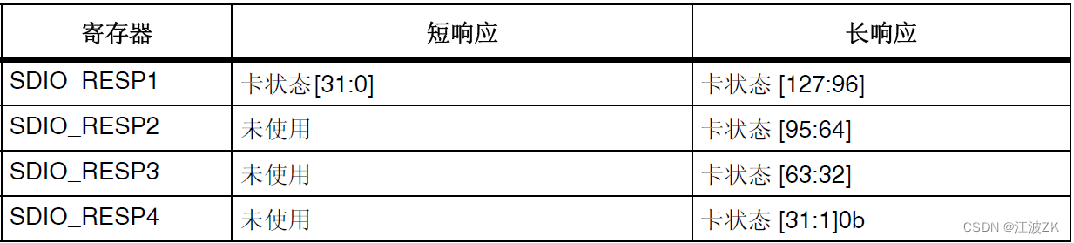

不论是短响应还是长响应，硬件都会自动滤除了起始位、传输位、CRC7以及结束位等信息，对于短响应，命令索引存放在SDIO_RESPCMD寄存器，参数则存放在SDIO_RESP1寄存器里面。对于长响应，则仅留CID/CSD位域，存放在SDIO_RESP1~SDIO_RESP4等4个寄存器。

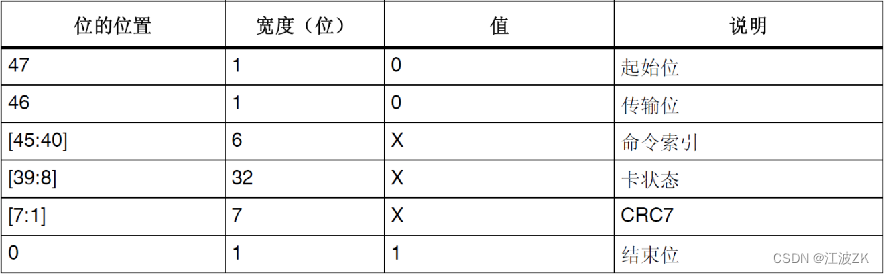

SD卡总共有6类响应（R1、R1b、R2、R3、R6、R7），我们这里以R1为例简单介绍一下。R1（普通响应命令）响应属于短响应，其长度为48位，如下表所示：

在收到R1响应后，我们可以从SDIO_RESPCMD寄存器和SDIO_RESP1寄存器分别读出命令索引和卡状态信息。

SDIO块数据传输

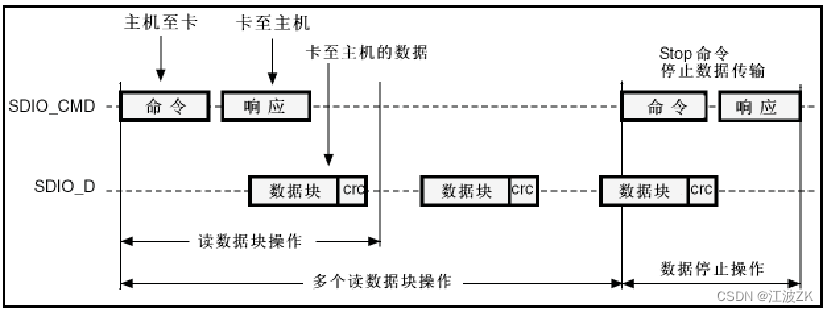

SDIO与SD卡通信一般以数据块的形式进行传输，SDIO(多)数据块读操作，如下图所示：

从机在收到主机相关命令后，开始发送数据块给主机，所有数据块都带CRC校验（由硬件自动处理），单个数据块读的时候，在收到1个数据块以后即可以停止了，不需要发送停止命令（CMD12）。但是多块数据读的时候，SD卡将一直发送数据给主机，直到接到主机发送的STOP命令（CMD12）。

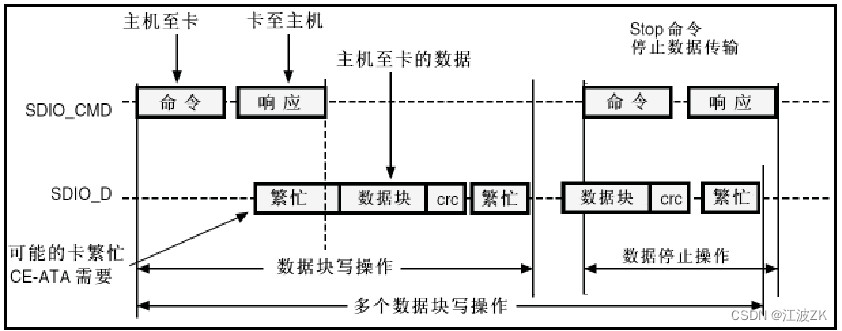

SDIO(多)数据块写操作，如下图所示：

数据块写操作同数据块读操作基本类似，只是数据块写的时候，多了一个繁忙判断，新的数据块必须在SD卡非繁忙的时候发送。这里的繁忙信号由SD卡拉低SDIO_D0，以表示繁忙，SDIO硬件自动控制，不需要我们软件处理。

SDIO寄存器

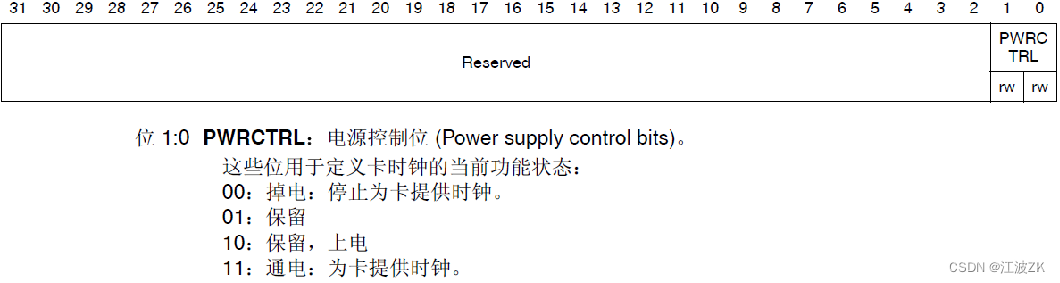

SDIO电源控制寄存器（SDIO_POWER）

 该寄存器只有最低2位(PWRCTRL[1:0])有效，其他都是保留位，STM32复位以后，PWRCTRL=00，处于掉电状态。所以，我们首先要给SDIO上电，设置这两个位为：11。

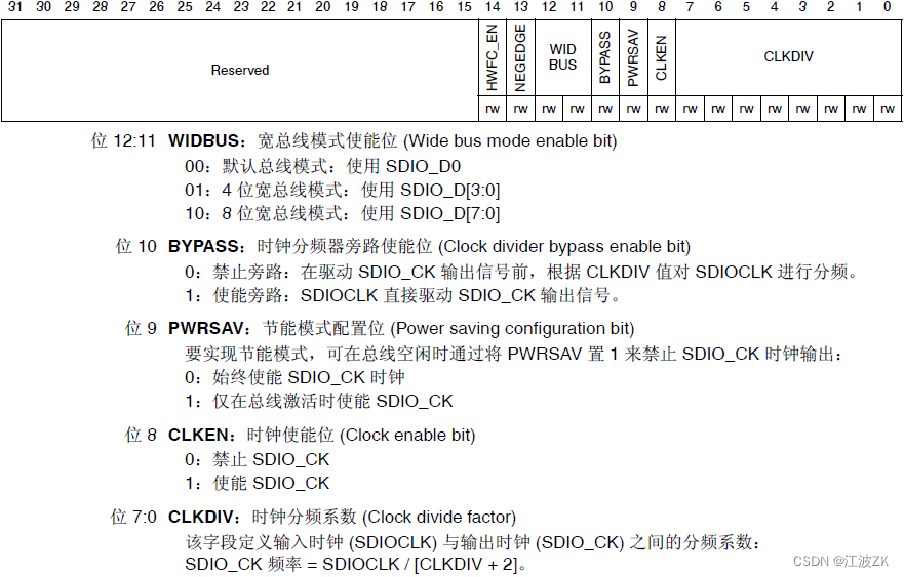

SDIO时钟控制寄存器（SDIO_CLKCR）

注意：当SDIO_CK频率过快时，可能导致SD卡通信失败，此时，建议降低SDIO_CK试试。

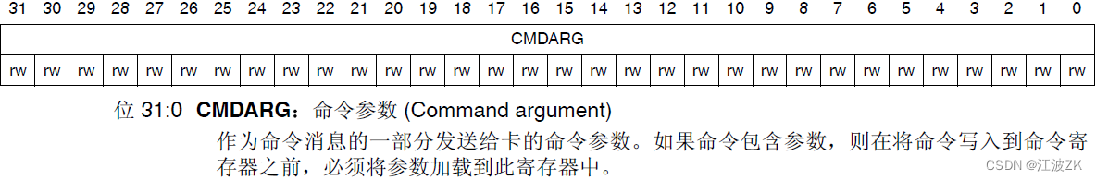

SDIO参数寄存器（SDIO_ARG）

该寄存器用于存储命令参数。注意：参数必须先于命令写入。

SDIO命令寄存器（SDIO_CMD）

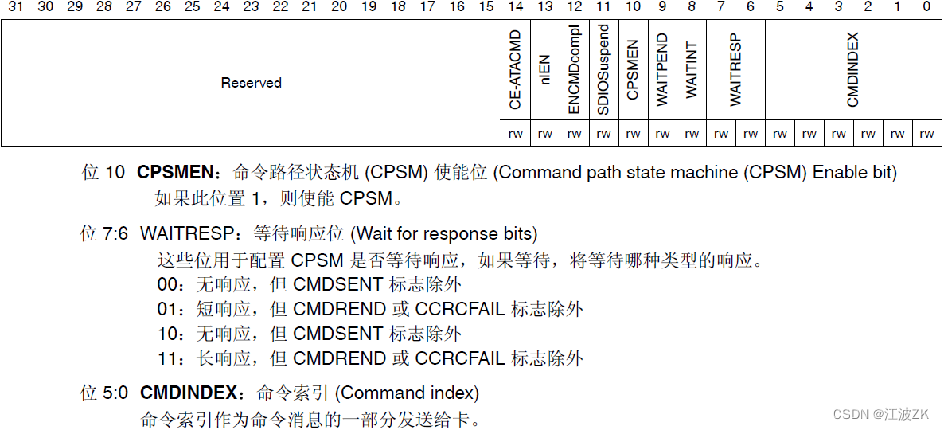

低6位为命令索引，即要发送的命令索引号（如发送CMD1，其值为1，索引就设置为1）。位[7:6]，用于设置等待响应位，用于指示CPSM是否需要等待，以及等待类型等。CPSM：即命令通道状态机，请参考《STM32中文参考手册》相关章节。命令通道状态机我们一般都是开启的，所以位10要设置为1。

SDIO命令响应寄存器（SDIO_RESPCMD）

该寄存器只有低6位有效，比较简单，用于存储最后收到的命令响应中的命令索引。如果传输的命令响应不包含命令索引，则该寄存器的内容不可预知。

SDIO命令响应1~4寄存器（SDIO_RESPx，x=1~4）

命令响应寄存器组，总共包含4个32位寄存器组成，用于存放接收到的卡响应部分的信息。如果收到短响应，则数据存放在SDIO_RESP1寄存器里面，其他三个寄存器没有用到。而如果收到长响应，则依次存放在SDIO_RESP1~ SDIO_RESP4里面

SDIO数据定时器寄存器（SDIO_DTIMER）

该寄存器用于存储以卡总线时钟（SDIO_CK）为周期的数据超时时间，一个计数器将从SDIO_DTIMER寄存器加载数值，并在数据通道状态机(DPSM)进入Wait_R或繁忙状态时进行递减计数，当DPSM处在这些状态时，如果计数器减为0，则设置超时标志。DPSM：即数据通道状态机，类似CPSM。

注意：在写入数据控制寄存器（SDIO_DCTRL），进行数据传输之前，须先写入该寄存器（SDIO_DTIMER）和数据长度寄存器（SDIO_DLEN）！

SDIO数据长度寄存器（SDIO_DLEN）

该寄存器低25位有效，用于设置需要传输的数据字节长度。对于块数据传输，该寄存器的数值，必须是数据块长度（通过SDIO_DCTRL设置）的倍数。

即：假定数据块大小为512字节，那么SDIO_DLEN的设置，必须是512的整数倍，最大可以设置读取65535个数据块。

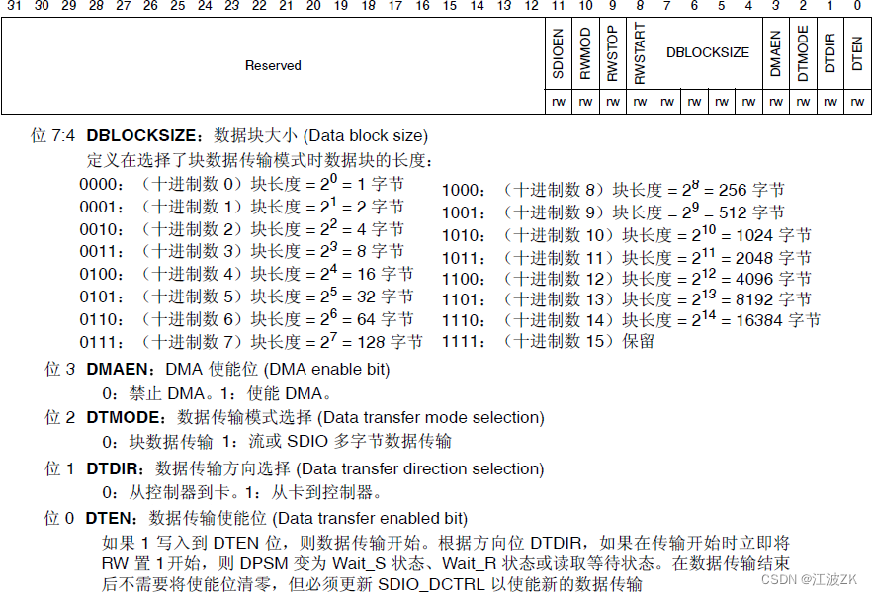

SDIO数据控制寄存器（SDIO_DCTRL）

该寄存器，用于控制数据通道状态机(DPSM)，包括数据传输使能、传输方向、传输模式、DMA使能、数据块长度等信息的设置。

我们需要根据自己的实际情况，来配置该寄存器，才可正常实现数据收发。

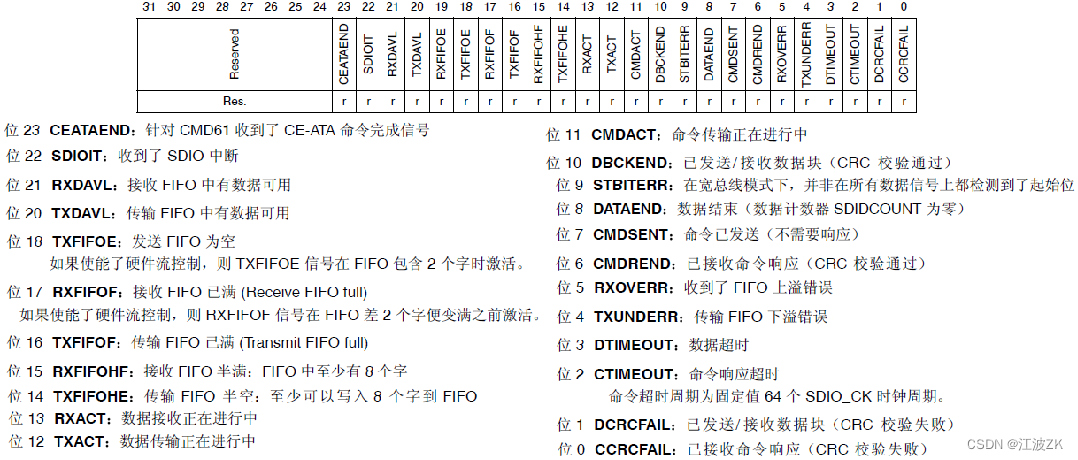

SDIO状态寄存器（SDIO_STA）

状态寄存器可以用来查询SDIO控制器的当前状态，以便处理各种事务。比如SDIO_STA的位2表示命令响应超时，说明SDIO的命令响应出了问题。我们通过设置SDIO_ICR的位2则可以清除这个超时标志。另外，SDIO的清除中断寄存器(SDIO_ICR)和中断屏蔽寄存器(SDIO_MASK)，这两个寄存器和状态寄存器(SDIO_STA)每个位的定义都相同，只是功能各有不同。

SDIO数据FIFO寄存器（SDIO_FIFO）

数据FIFO寄存器包括接收和发送FIFO，他们由一组连续的32个地址上的32个寄存器组成，CPU可以使用FIFO读写多个操作数。例如我们要从SD卡读数据，就必须读SDIO_FIFO寄存器，要写数据到SD卡，则要写SDIO_FIFO寄存器。SDIO将这32个地址分为16个一组，发送接收各占一半。而我们每次读写的时候，最多就是读取接收FIFO或写入发送FIFO的一半大小的数据，也就是8个字（32个字节）。 注意：操作SDIO_FIFO必须是以4字节对齐的内存操作，否则可能出错！
