题目：

目录

1、首先进行基础配置

2、创建环回接口并配置IP地址

 3、配置静态路由

对r1，要配置除自身连接的3个网段以外的5个网段

对r2，要配置除自身连接的3个网段以外的5个网段,其中3.3.3.0/24网段已配过，则配剩余4个网段

对r3，要配置除自身连接的3个网段以外的5个网段,其中12.1.1.0/24网段、14.1.1.0/24网段已配过，则配剩余3个网段

对r4，要配置除自身连接的3个网段以外的5个网段,其中12.1.1.0/24网段、23.1.1.0/24网段已配过，则配剩余3个网段

4、查看路由表

 5、保存配置文件

---

1、首先进行基础配置

对r1依次使用如下命令，修改系统名和设置永不超时

system-view
sysname R1
user-interface console 0
idle-timeout 0

r2、r3、r4同理

2、创建环回接口并配置IP地址

interface g0/0/0
ip address 12.1.1.1 24interface g0/0/1
ip address 14.1.1.2 24interface LoopBack 0
ip address 1.1.1.1 24

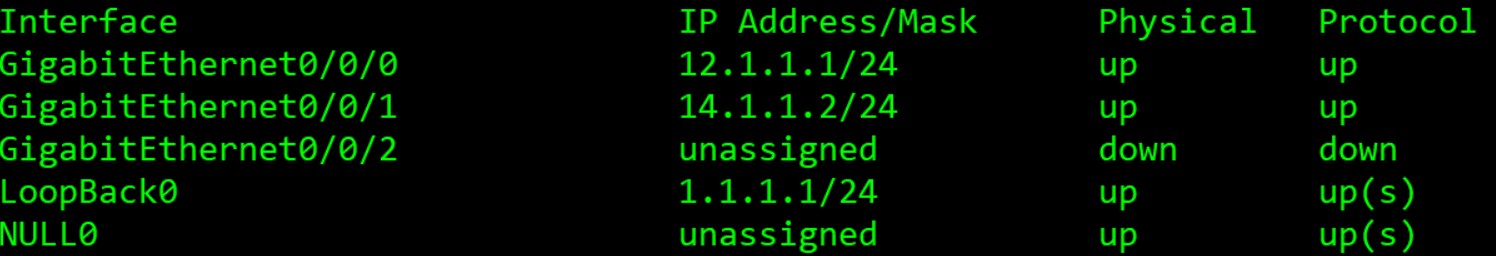

display ip interface brief

 r2、r3、r4同理

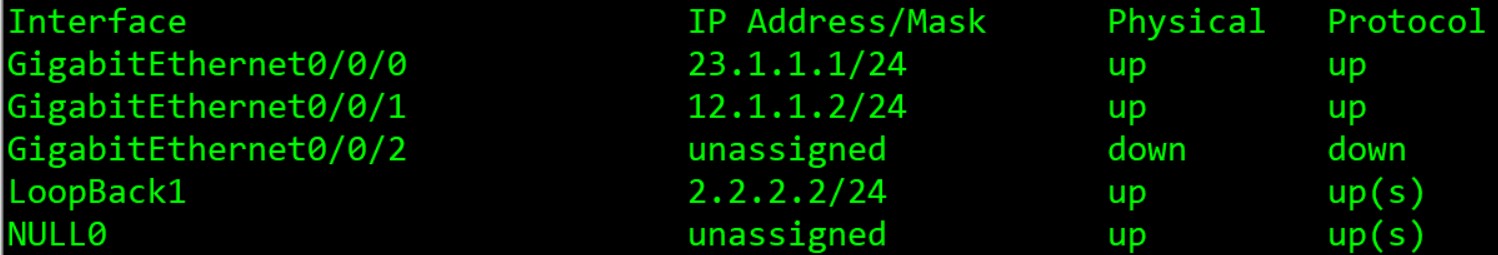

r2

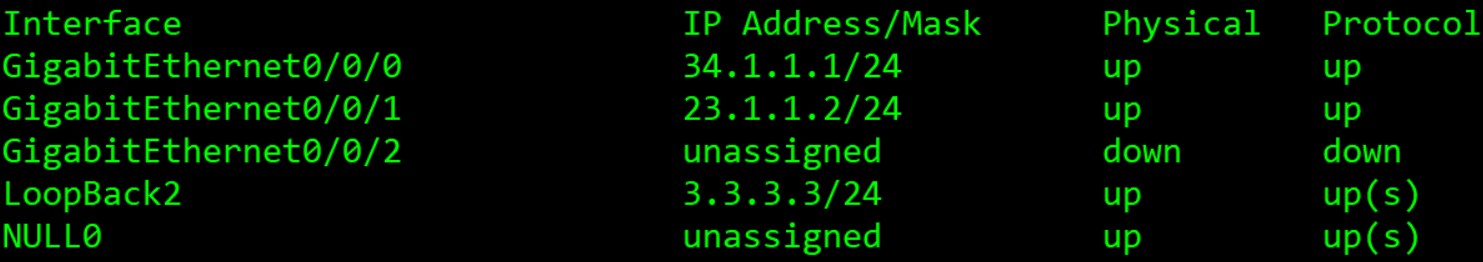

r3

r4

 3、配置静态路由

对r1，要配置除自身连接的3个网段以外的5个网段

1、到2.2.2.0/24网段（2.2.2.2）

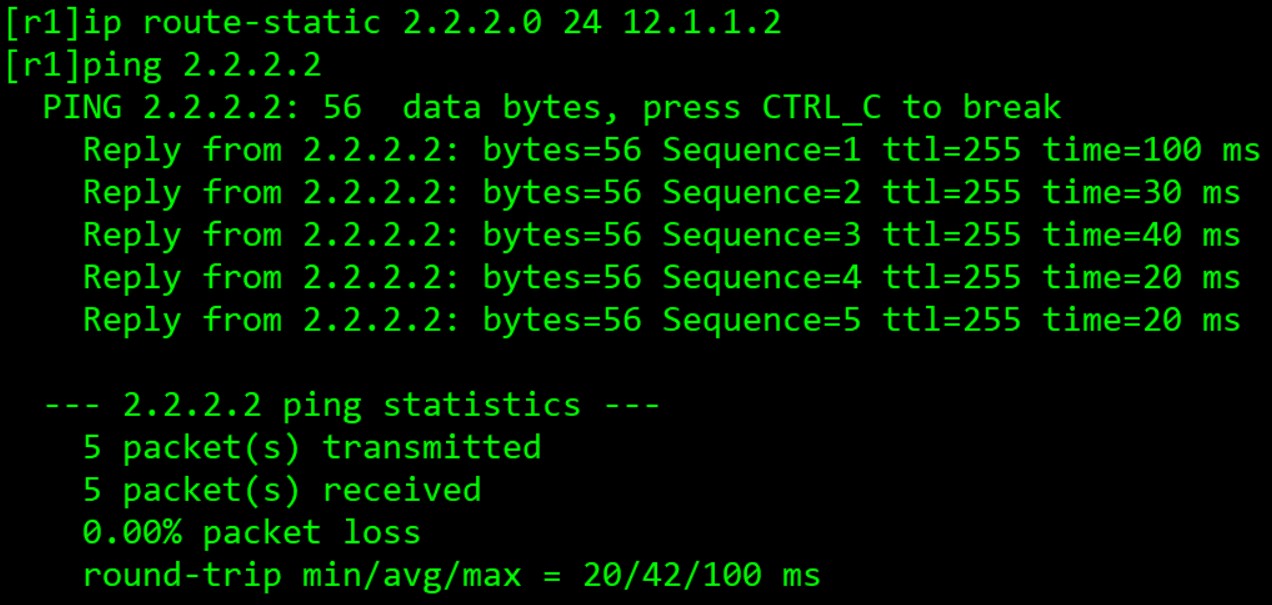

[r1]ip route-static 2.2.2.0 24 12.1.1.2
[r1]ping 2.2.2.2

 2、到23.1.1.0/24网段

[r1]ip route-static 23.1.1.0 24 12.1.1.2

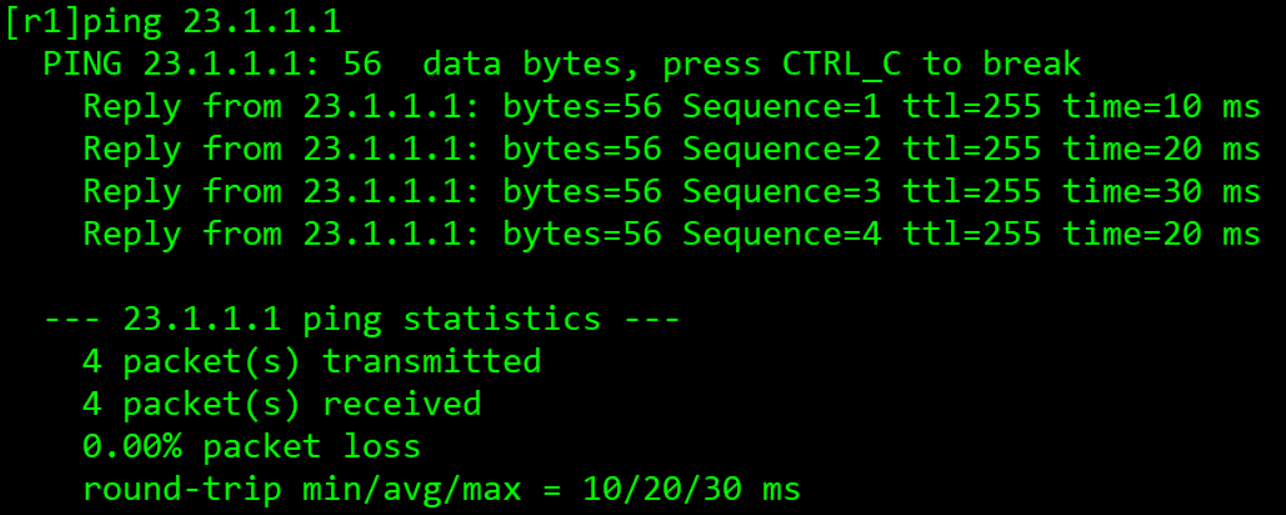

[r1]ping 23.1.1.1

[r3]ip route-static 12.1.1.0 24 23.1.1.1

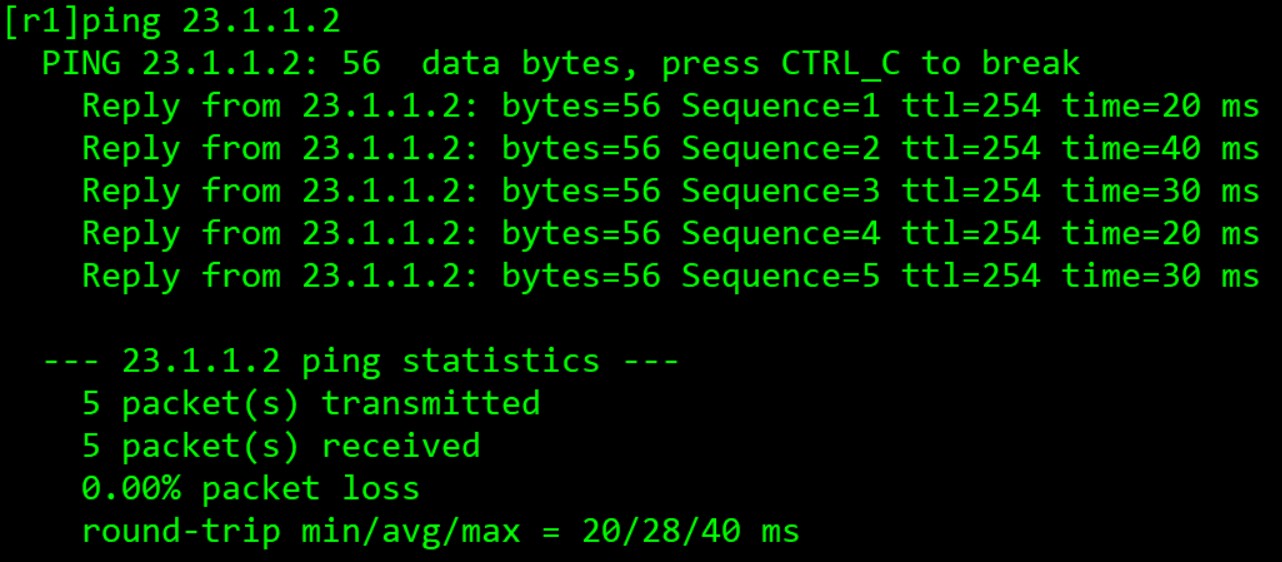

[r1]ping 23.1.1.2

 3、到3.3.3.0/24网段（3.3.3.3）

[r1]ip route-static 3.3.3.0 24 12.1.1.2
[r2]ip route-static 3.3.3.0 24 23.1.1.2
[r1]ping 3.3.3.3

 4、到4.4.4.0/24网段（4.4.4.4）

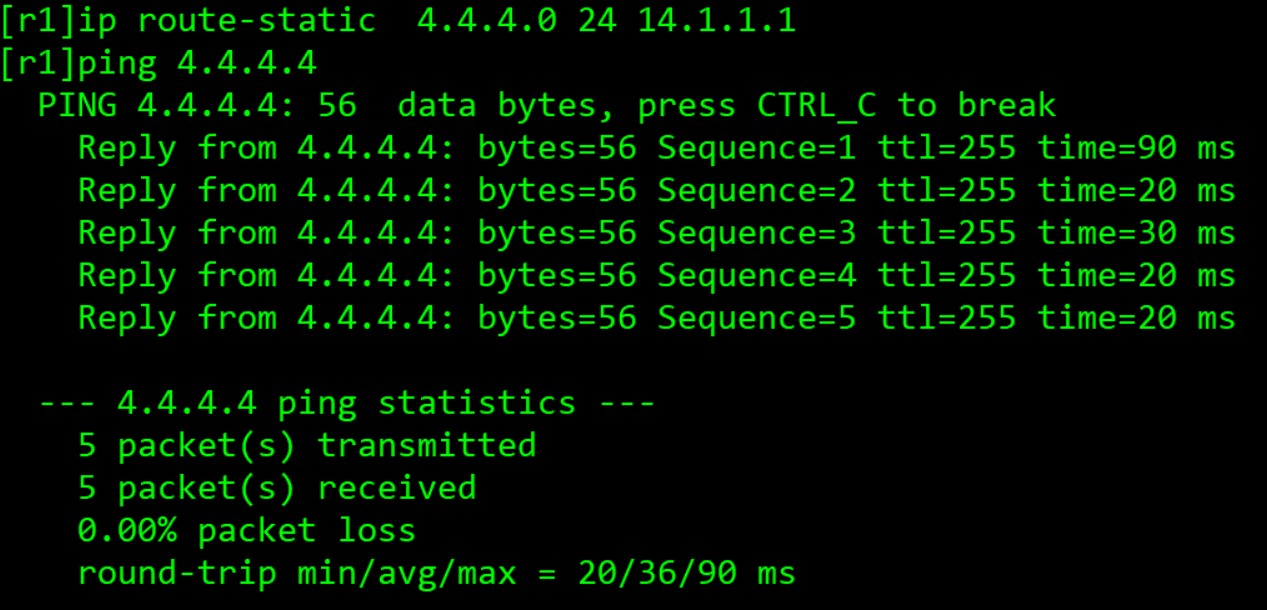

[r1]ip route-static 4.4.4.0 24 14.1.1.1
[r1]ping 4.4.4.4

 5、到34.1.1.0/24网段

[r1]ip route-static 34.1.1.0 24 14.1.1.1
[r1]ping 34.1.1.2

[r3]ip route-static 14.1.1.0 24 34.1.1.2

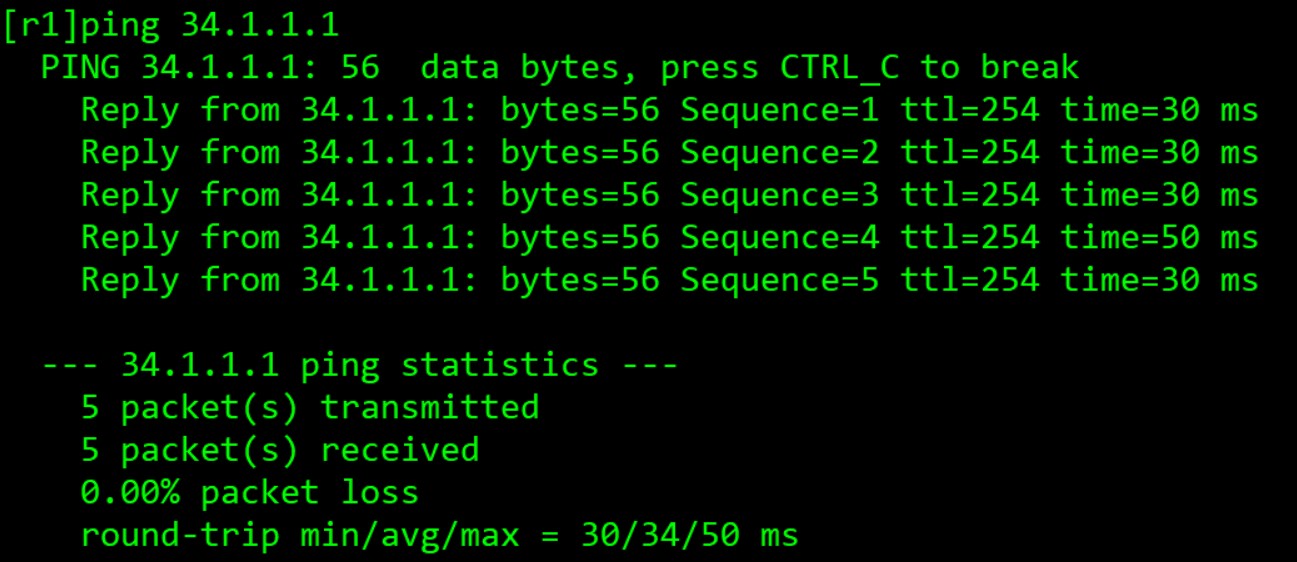

[r1]ping 34.1.1.1

对r2，要配置除自身连接的3个网段以外的5个网段,其中3.3.3.0/24网段已配过，则配剩余4个网段

1、到1.1.1.0/24网段（1.1.1.1）

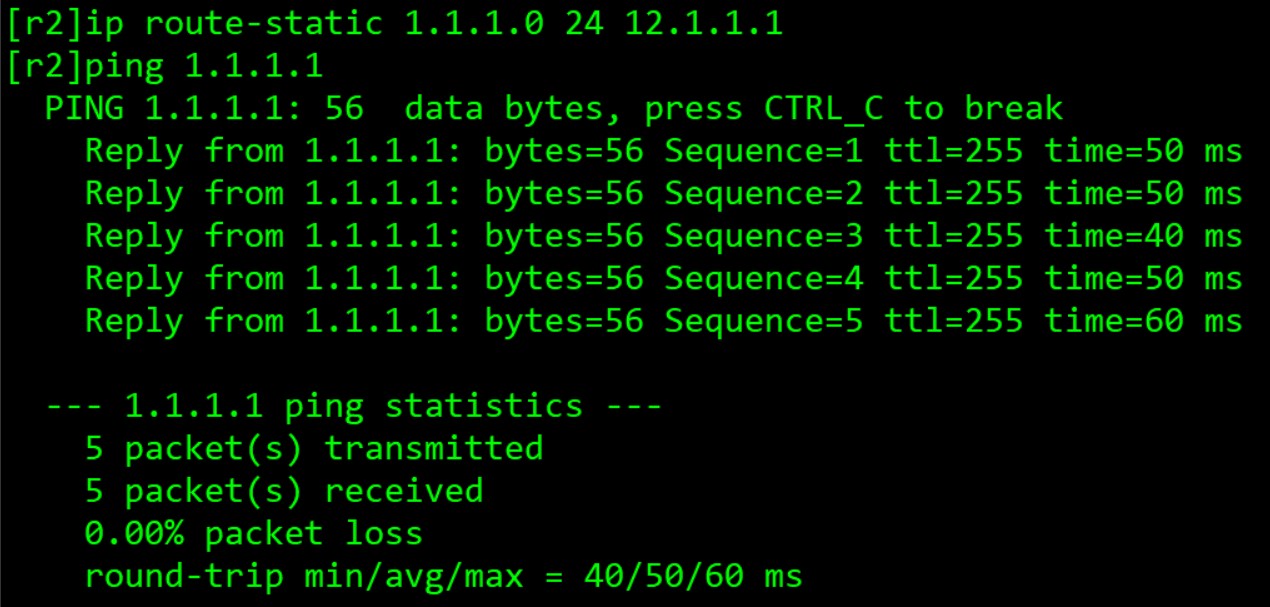

[r2]ip route-static 1.1.1.0 24 12.1.1.1
[r2]ping 1.1.1.1

 2、到14.1.1.0/24网段

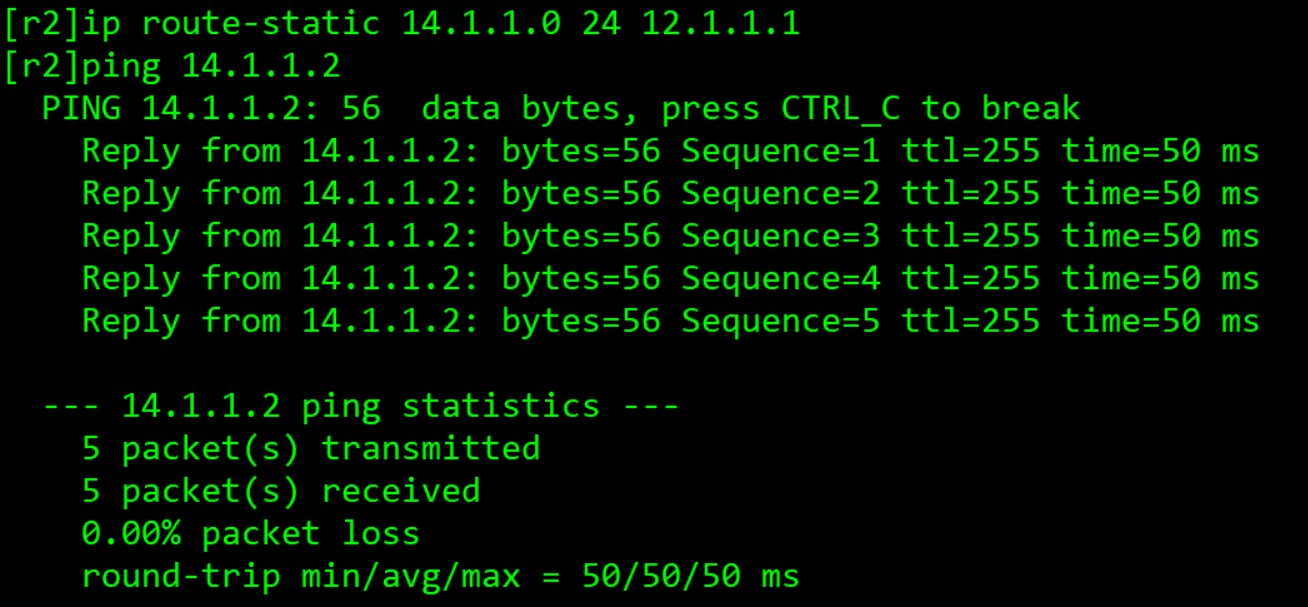

[r2]ip route-static 14.1.1.0 24 12.1.1.1
[r2]ping 14.1.1.2

[r4]ip route-static 12.1.1.0 24 14.1.1.2
[r2]ping 14.1.1.1

 3、到4.4.4.0/24网段（4.4.4.4）

[r2]ip route-static 4.4.4.0 24 12.1.1.1
[r2]ping 4.4.4.4

 4、到34.1.1.0/24网段

[r2]ip route-static 34.1.1.0 24 23.1.1.2
[r2]ping 34.1.1.1

[r4]ip route-static 23.1.1.0 24 34.1.1.1

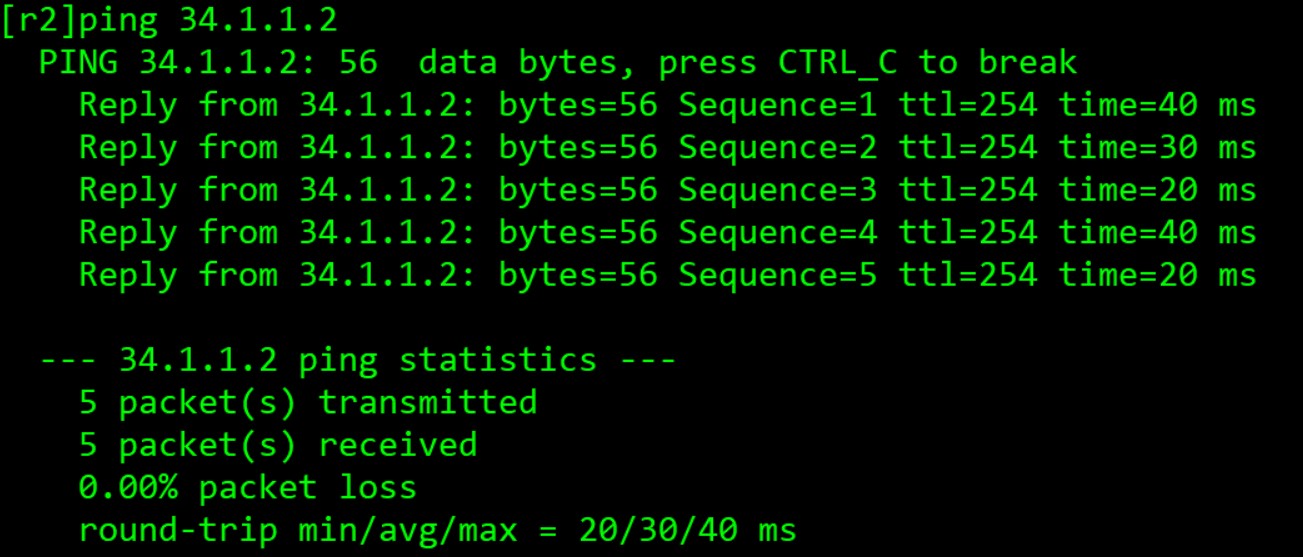

[r2]ping 34.1.1.2

对r3，要配置除自身连接的3个网段以外的5个网段,其中12.1.1.0/24网段、14.1.1.0/24网段已配过，则配剩余3个网段

1、到2.2.2.0/24网段（2.2.2.2）

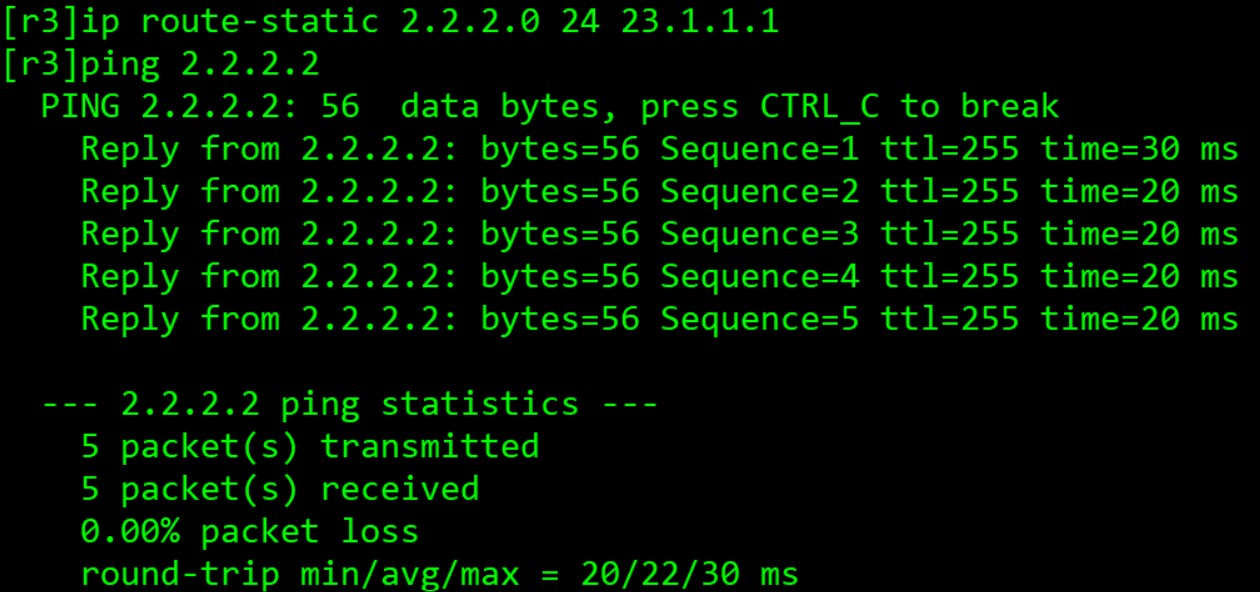

[r3]ip route-static 2.2.2.0 24 23.1.1.1
[r3]ping 2.2.2.2

 2、到1.1.1.0/24网段（1.1.1.1）

[r3]ip route-static 1.1.1.0 24 23.1.1.1
[r3]ping 1.1.1.1

 3、到4.4.4.0/24网段（4.4.4.4）

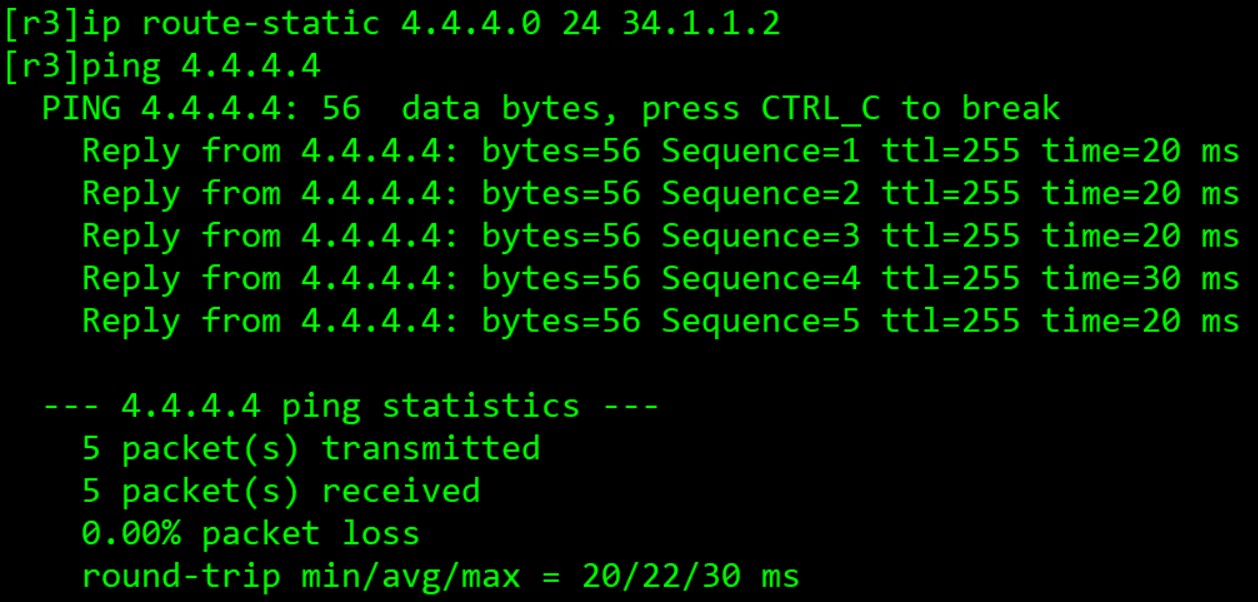

[r3]ip route-static 4.4.4.0 24 34.1.1.2
[r3]ping 4.4.4.4

对r4，要配置除自身连接的3个网段以外的5个网段,其中12.1.1.0/24网段、23.1.1.0/24网段已配过，则配剩余3个网段

1、到1.1.1.0/24网段（1.1.1.1）

[r4]ip route-static 1.1.1.0 24 14.1.1.2
[r4]ping 1.1.1.1

 2、到2.2.2.0/24网段（2.2.2.2）

[r4]ip route-static 2.2.2.0 24 14.1.1.2

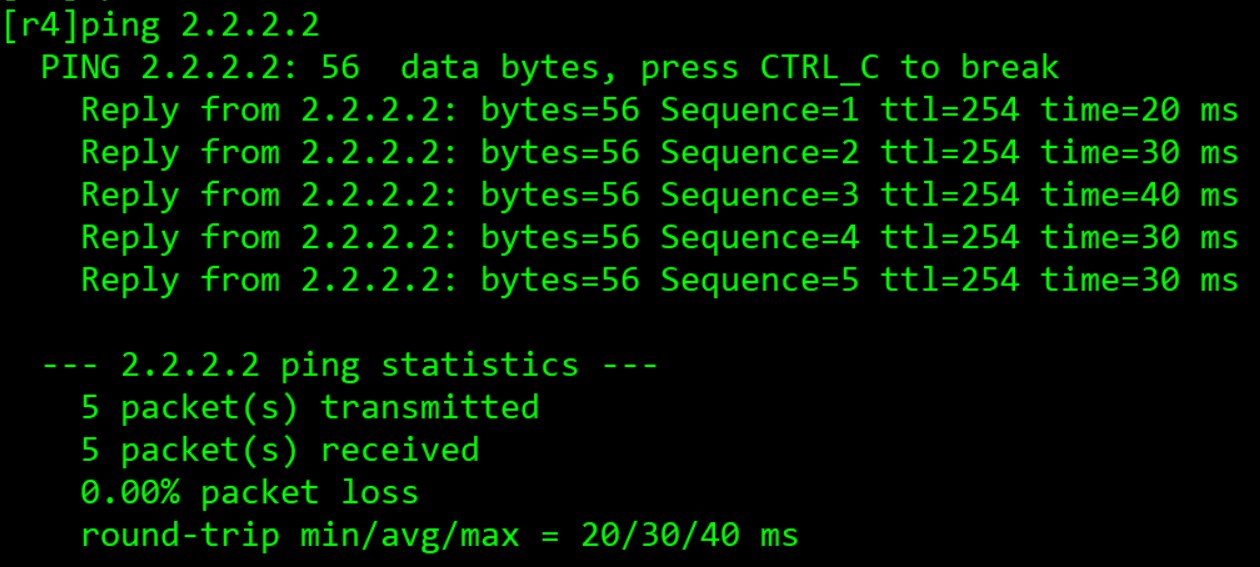

[r4]ping 2.2.2.2

3、到3.3.3.0/24网段（3.3.3.3）

[r4]ip route-static 3.3.3.0 24 34.1.1.1
[r4]ping 3.3.3.3

 至此已实现全网可达

4、查看路由表

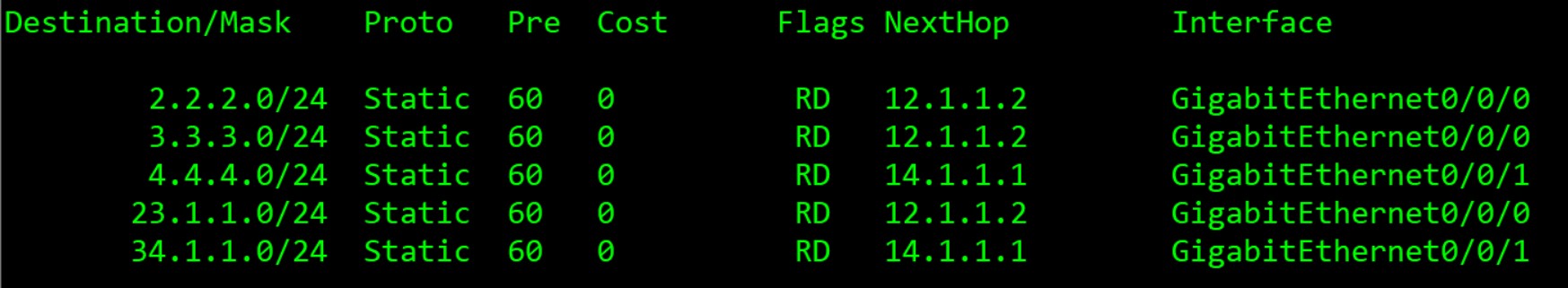

r1

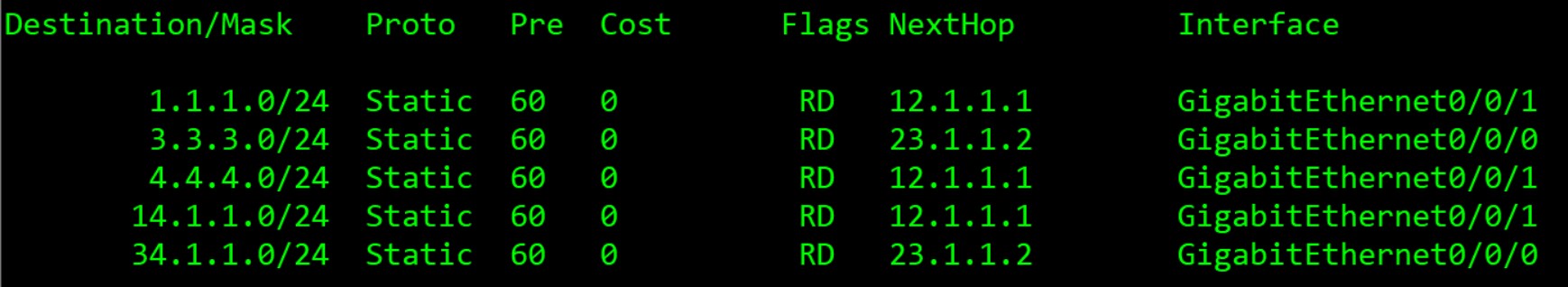

r2

 r3

 r4

 5、保存配置文件

<r1>save

<r2>save

<r3>save

<r4>save
