RTCP RR的格式

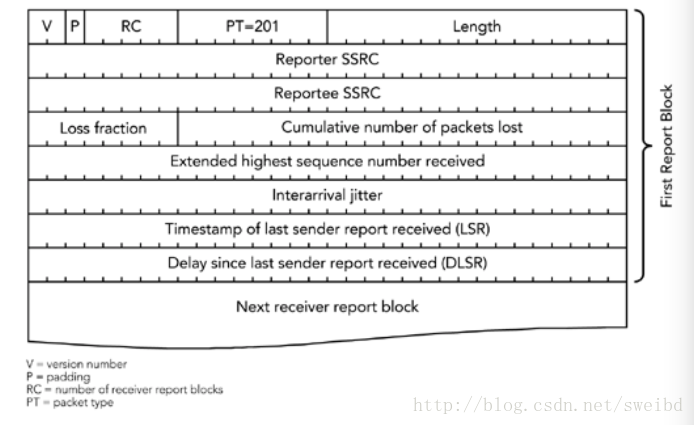

接受者报告的RTCP类型是201，如图1.1所示。

图1.1
这里写图片描述

reporter ssrc

rr报告发送者的ssrc，也就是rtp报文接受者自己的ssrc.

reportee ssrc

rr报告接受者的ssrc，也就是rtp报文发送者的ssrc.

cumulative number of packet lost

累积报文丢失总数，该字段是一个24-bits的有符号整数。

理论计算方式, packet lost = 期待得到报文数量 - 实际收到报文的数量

实际计算方式, packet lost = 期待收到最新sequence - 第一次收到报文的sequence。

需要注意的有一下几点:

* sequence为16位，容易翻转
可以通过计算extend_sequence来区分翻转的sequence。
* packet lost可能为负数
因为有rtp报文的重传，如果重传次数多，可能造成负数
* 该值的测量周期是整个会话
测量周期是整个会话，而不是RR的发送间隔

extended highest sequence number received

计算方法，extended_seq_num = seq_num + (65536 * wrap_around_count)

其中wrap_around_count为sequence翻转的次数

Loss fraction

丢包率，它是定义一个rr发送间隔中rtp报文的丢失率。

它是一个8bits的数据段，计算方法为，loss fraction=lost rate x 256.

举例，丢包率为25%，该字段为25%*256=64

interarrival jitter

这里的延时抖动指的是rtp报文发送方的网络传输时间的变量估计值。

计算单位是基于时间戳的基础单位，也是32位无符号整形。

因为rtp的发送和接收方没有时间同步系统，所以不大可能能准确的测量网络传送时间。

相反，传输时间= |rtp的时间戳-rtp接受者本地时间|

因为没有发送和接收方的时间同步机制，所以这里关心的不是传输时间，是两次接收到rtp报文传输时间的对比，计算公式如图1.2。

图1.2
这里写图片描述
* R是接收到的时间戳，Rj是packet j接收到的时间戳，Ri是packet i接收到的时间戳
* S是rtp报文的时间戳，Sj是packet j的rtp时间戳，Si是packet i的rtp时间戳
而Jitter的计算公式如图1.3:

图1.3

LSR

LSR: The last sender report timestamp，是最新接收到SR报文的时间戳。
具体值是，SR报文里64位NTP时间戳中的32位bit的时间戳。如果没有收到SR报文，该字段为0.

DLSR

DLSR: The delay since last sender report，是接收到SR报文的时刻与发送该RR报文时刻的时间差值，单位时间是1/65536 seconds. 如果没有收到SR报文，该字段为0.

RTT

RTT: Round-Trip Time，发送者计算的发送来回时间。
发送者可以通过RR报文中的LSR和DLSR来计算RTT。

计算方法: 发送者用接收到RR报文的当前时间-RR报文的LSR，得到发送SR和接收到RR所花费的网络延时。

再进行: (接收到RR报文的当前时间-RR报文的LSR) - RR中的DLSR，也就是去除了在RTP接收者方本地的SR接收和RR发送的延时，这样就得到了RTT。

RTT = 接收到RR报文的当前时间-RR报文的LSR - RR中的DLSR

经验表明，如果RTT大于300ms，这样的质量网络通话无法完成。只能通过降低比特率，降低打包延时或应用好的错误修复机制来完成。
