咕咕咕之后想更会儿stm32哈哈哈，但是其实是之前自己写的笔记，想着以后就写在一起吧，我自己也更好去找到自己写的玩意~毕竟总所周知，博客都是写给自己的。
~~（虽然好像现在自己都看不懂了我的天哪）~~

一.什么是看门狗

在stm32中，我们会学到独立看门狗和窗口看门狗的实验。第一眼肯定是一脸懵逼啊，啥是看门狗啊？

看门狗在日常生活中，大概的印象就是，起到一个保证安全，防止外来人员搞事的作用。

stm32中的看门狗也起着差不多的意思：

看门狗就是起到一个监督单片机是否正在正常运行的作用。如果程序运行异常（跑飞），那么让系统复位，程序重新执行。

看一下百科解释：

在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，而陷入死循环，程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的模块或者芯片，俗称“看门狗”(watchdog)

那么看门狗怎么去实现这些操作呢？再讨论这个之前，我们先来看看stm32中的看门狗有哪些？

1.两种看门狗

STM32F10xxx内置两个看门狗，提供了更高的安全性、时间的精确性和使用的灵活性。两个看门狗设备(独立看门狗和窗口看门狗)可用来检测和解决由软件错误引起的故障；当计数器达到给定的超时值时，触发一个中断(仅适用于窗口型看门狗)或产生系统复位。

独立看门狗（IWDG）：

独立看门狗由专用的低速时钟(LSI)驱动，即使主时钟发生故障它也仍然有效。

IWDG最适合应用于那些需要看门狗作为一个在主程序之外，能够完全独立工作，并且对时间精度要求较低的场合。

窗口看门狗（WWDG）：

窗口看门狗由从APB1时钟分频后得到的时钟驱动，通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。

WWDG最适合那些要求看门狗在精确计时窗口起作用的应用程序。

但是单独看这个确实。。。有点迷，就有点印象哈。

但是大概应该也对看门狗有了一点概念，至少你知道了有两种看门狗。

那么我们现在详细来介绍一下独立看门狗(窗口看门狗留在下一个主题）

2.独立看门狗

之前看独立看门狗的介绍，我们知道他由一个专门的时钟驱动

这里给出更详细的介绍一下：

STM32 的独立看门狗由内部专门的 40Khz 低速时钟驱动，即使主时钟发生故障，它也仍然有效。这里需要注意独立看门狗的时钟是一个内部 RC 时钟，所以并不是准确的 40Khz，而是在 30~60Khz 之间的一个可变化的时钟，只是我们在估算的时候，以 40Khz 的频率来计算，看门狗对时间的要求不是很精确，所以，时钟有些偏差，都是可以接受的。

我们这里可以理解为：他在主程序之外工作，可以监视主程序是否正常运行。

ok，那么他是怎么工作的？

先简单一点：

独立看门狗可以先设置一个时间（比如1s），如果超过这个时间，那么就代表主程序出了异常，然后让系统复位，程序重新执行。–在这里这个时间的流逝我们理解成一个倒计时

但是很多时候主程序本身就是一个死循环–肯定运行不止1s啊

于是我们需要在主程序之中重置这个时间(倒计时重新开始)，如果主程序出现了问题—那么倒计时无法重置，但是我们的看门狗任然在运行，最终超过时间，看门狗让系统复位，程序重新执行。

我觉得我大概是理解了。。。

那么怎么去开启看门狗，又怎么去重置时间呢？

身为单片机—那只能用相关的寄存器去操作了

二.独立看门狗相关寄存器

咱先不去分析单独的寄存器啊，先去直接上框图：

先总体把握一下：这里我觉得官方说的就很好：

在键寄存器(IWDG_KR)中写入0xCCCC，开始启用独立看门狗；此时计数器开始从其复位值0xFFF递减计数。当计数器计数到末尾0x000时，会产生一个复位信号(IWDG_RESET)。

无论何时，只要在键寄存器IWDG_KR中写入0xAAAA， IWDG_RLR中的值就会被重新加载到计数器，从而避免产生看门狗复位。

其实这里也就是看门狗原理的实现，倒计时就是计数器计数到末尾的时间

并且应该注意一下的是–

IWDG_PR和IWDG_RLR寄存器具有写保护功能。

要修改这两个寄存器的值，必须先向IWDG_KR寄存器中写入0x5555。

以不同的值写入这个寄存器将会打乱操作顺序，寄存器将重新被保护。

重装载操作(即写入0xAAAA)也会启动写保护功能。

那先看一下键寄存器：

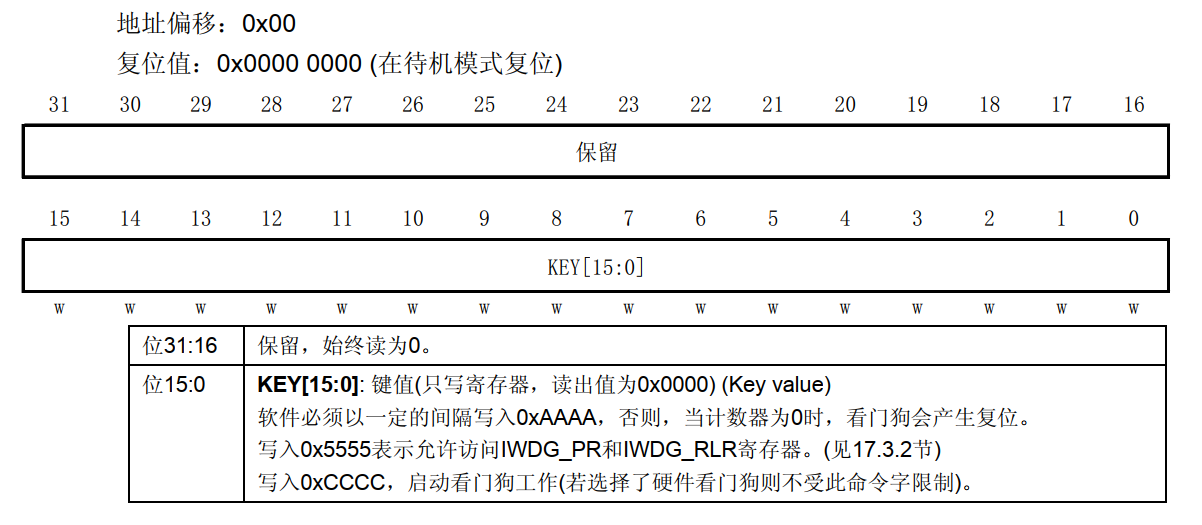

1.键寄存器(IWDG_KR)

但是我们会发现键寄存器其实只是写这三个值–那怎么自己设置时间呢？

所以主要看另外两个寄存器了–IWDG_PR，IWDG_RLR

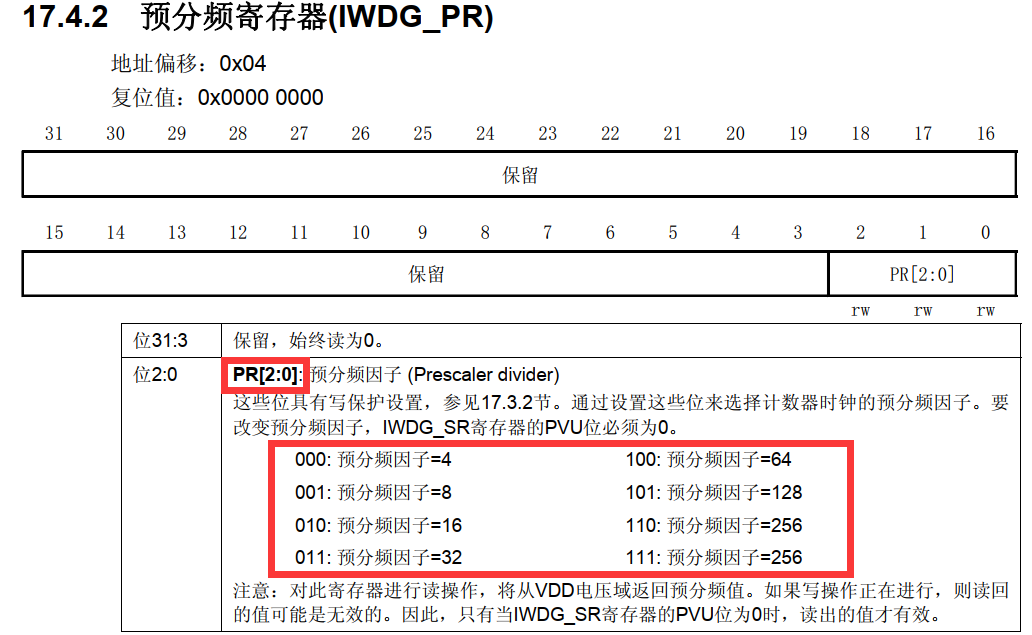

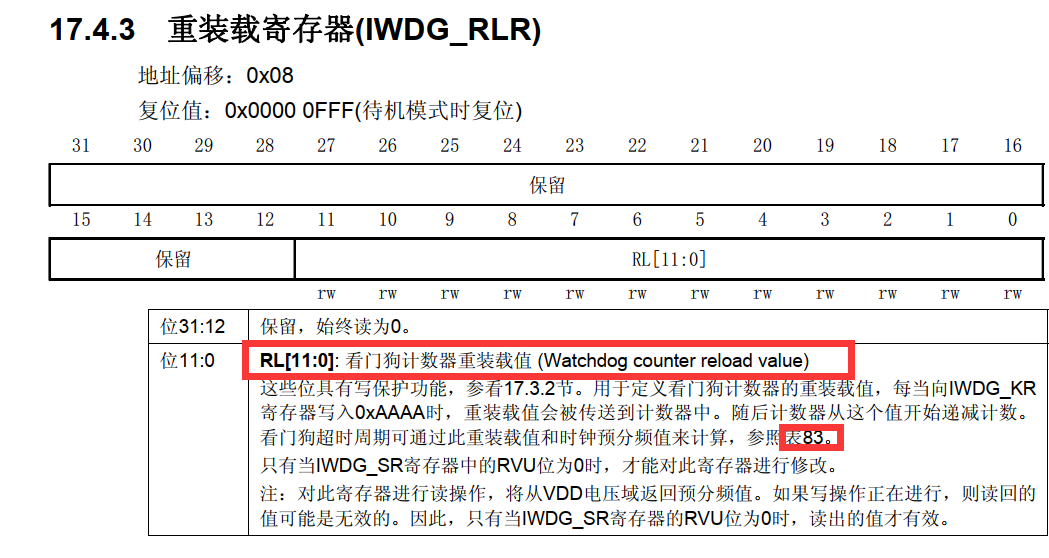

2.设置倒计时的两个寄存器–IWDG_PR，IWDG_RLR

先看图吧

ok，重点都标出来了，但是好像看了跟没看一样

再结合一下公式：

*Tout=（4*2^prer）rlr / 40 ms

（其中prer是IWDG_PR寄存器2进制化为十进制的值，rlr就是IWDG_RLR中的值）

Tout就是看门狗每次的倒计时T

公式的推导参考：https://blog.csdn.net/qq_37957854/article/details/105644138

所以通过对两个寄存器写入，我们就可以设置倒计时了—不要忘了写入之前的操作

还有一个寄存器来着。。这个就看一下就行：

3.状态寄存器(IWDG_SR)

状态寄存器指示预分频值和递减计数器是否正在被更新。

疑问：这个寄存器需要我们自己操作吗？

三.看门狗相关库函数讲解

1.看门狗相关库函数

void IWDG_WriteAccessCmd(uint16_t IWDG_WriteAccess);//取消写保护：0x5555使能void IWDG_SetPrescaler(uint8_t IWDG_Prescaler);//设置预分频系数：写PRvoid IWDG_SetReload(uint16_t Reload);//设置重装载值：写RLRvoid IWDG_ReloadCounter(void);//喂狗：写0xAAAA到KRvoid IWDG_Enable(void);//使能看门狗：写0xCCCC到KRFlagStatus IWDG_GetFlagStatus(uint16_t IWDG_FLAG);//状态：重装载/预分频 更新

大概有些印象就行

几乎传入的参数也全都是具体的数值–分别就是设置那几个寄存器的值

我们现在直接看实验，首先是实验的目的：

2.实验目的

我们会在main.c函数中创建主程序：

即开始实验后，先延迟一会，然后让一个LED亮起。

并在死循环中设置–如果按下按键，那么喂狗。

一般情况下应该就是直接喂狗，这里是为了检验看门狗，就显得很不符合常理

如果不按下按键，那么就不会喂狗，也就是说—程序会一直重启，LED呈现闪烁的效果

如果按时按下按键，程序开始喂狗，那么程序不会重启，LED灯常亮

3.开始写代码（源码分析）–运行看门狗步骤

ps：这里不分析在哪个文件，直接分析函数和代码

首先还是得

启动看门狗（初始化）

void IWDG_Init(u8 prer,u16 rlr)
{	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);  //使能对寄存器IWDG_PR和IWDG_RLR的写操作IWDG_SetPrescaler(prer);  //设置IWDG预分频值:设置IWDG预分频值为64IWDG_SetReload(rlr);  //设置IWDG重装载值IWDG_ReloadCounter();  //按照IWDG重装载寄存器的值重装载IWDG计数器IWDG_Enable();  //使能IWDG
}

首先就是这个init函数的两个参数，表明自己没有设置rlr和prer，

要我们在初始化的时候自己设置**（自己设置倒计时）**

主体上：

- 先解除对两个寄存器的写操作，
- 然后再分别设置寄存器，
- 并重新加载一遍两个寄存器—这里的代码是 *IWDG_ReloadCounter();* （这里可以留意一下吧）
- 最后让看门狗开始执行。

然后

在main函数里面

 int main(void){	delay_init();	    	 //延时函数初始化	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2 uart_init(9600);	 //串口初始化为9600LED_Init();		  	 //初始化与LED连接的硬件接口 KEY_Init();          //按键初始化	 delay_ms(300);   	 //让人看得到灭IWDG_Init(4,625);    //与分频数为64,重载值为625,溢出时间为1s	   LED0=0;				 //点亮LED0while(1){if(KEY_Scan(0)==WKUP_PRES)IWDG_ReloadCounter();	//如果WK_UP按下,则喂狗delay_ms(10);};
}
