ENC28J60+STM32F103在STM32CubeIDE上移植lwIP2.1.2

  为了学习lwIP，网购了一块正点原子的Mini STM32开发板和一个ENC28J60以太网模块，发现正点原子所给的示例代码是基于lwIP1.4.1的，有点偏老，最新版本的lwIP是2.1.2，使用的开发平台是Keil uVison5，而自己习惯了在STM32CubeIDE进行编程。STM32CubeIDE是免费的，其图形界面配置生成代码的方式非常便捷，而且其代码编辑能力丝毫不比Keil差，这是我选择STM32CubeIDE进行开发的原因。于是就产生了在STM32CubeIDE上移植lwIP的想法，经过几天的摸索，踩了不少坑，终于移植成功了。现在把移植步骤和要点作简要记录。 
​  一开始采用从http://download.savannah.nongnu.org/releases/lwip/上下载lwip-2.1.2.zip和contrib-2.1.0.zip，参照网上移植步骤一步一步来，发现比较麻烦，且容易出错。后来发现STM32CubeIDE（1.5.0版本）自己带有lwIP库，是最新的2.1.2版本，而且可以通过图形界面配置lwIP的参数，真是非常的方便。只是因为STM32F103芯片不带以太网控制器，所以无法在IDE的图形配置中调出lwIP的配置选项。​  
​  要想在STM32F103中使用STM32CubeIDE自带的lwIP包，首先必须选择一款带有以太网控制器的芯片（本例中选择STM32F407VE）， 来建立一个临时工程，在临时工程中配置好lwIP，然后把配置好的lwIP包拷贝到F103的项目工程中，再修改lwIP的底层接口函数和ENC28J60的驱动函数。具体步骤实现如下：​

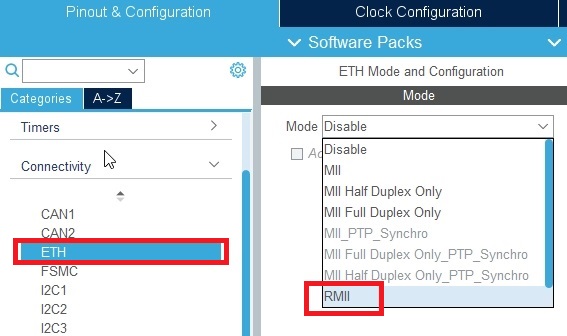

​  首先，使用STM32F407VE建立临时工程，在Connectivity中选择以太网控制器“ETH”，在Mode中选“RMII”（选择其他也可，只要Mode不为“Disable”就行，主要目的是使能“ETH”后，才能配置lwIP），如下图所示：


图1 以太网控制器的配置   ​  “ETH”中其他的配置选项(Configuration)不需要更改，因为这是配置STM32F407VE自带的以太网控制器硬件参数，在STM32F103中不需要，后面要手工修改ENC28J60的驱动。

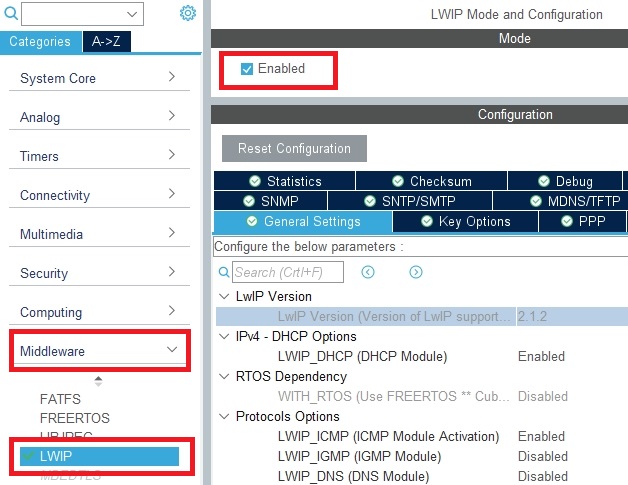

​  在配置“ETH”后，可使能lwIP，并进行相应的配置了：

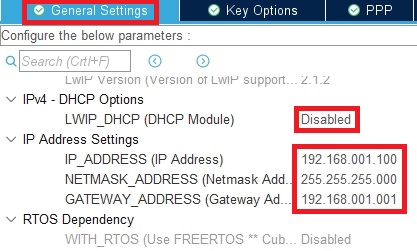

图2： lwIP使能   ​  在使能lwIP后，需要简单的配置下基本的网络参数，为简单起见，在移植时关闭DHCP（在测试时，直连PC，不通过路由器，无DHCP功能），采用输入静态IP地址的方式，在本例中，IP地址设置为192.168.1.100，操作如下：

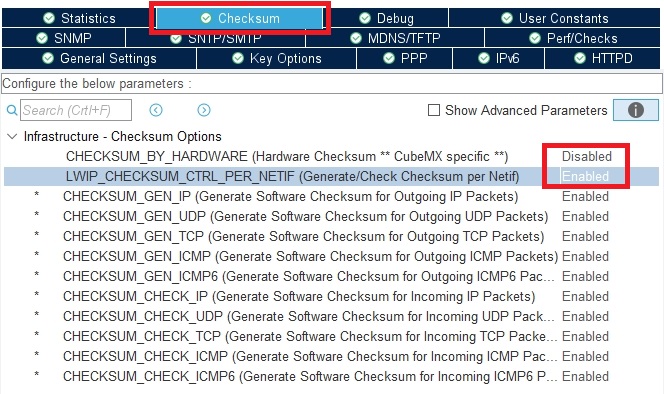

图3： 设置IP地址 ​  关闭STM32F407的硬件Checksum，在发送和接收网络包时，为保障数据的正确性，会对包的头部进行校验，在F407中，校验是由以太网控制器的硬件完成的，所以默认配置是开启硬件校验的，但在ENC28J60+STM32F103环境中，是没有硬件校验功能的，只能采用软件生成Checksum，所以必须关闭硬件校验，否自会出现ping不通、发送的报文被接收方认为是错误的数据而丢弃的现象。

图4： Checksum配置

​  下面接着对Key Options中内存堆的大小进行调整，原来大小为1600字节，调整为2048字节（ENC28J60驱动在接收数据包时申请的内存大约1600字节），其他的保持默认配置不用改动。本例为无操作系统移植，所以没有使能Middleware中的FREERTOS，如果想要RTOS的支持，可采用类似的方式进行配置。因为我们只要临时项目生成配置好的lwIP包，其他的项目配置内容，如系统时钟、中断、GPIO口等，都不用去管。至此可以点击“Generate Code”生成代码了，在生成代码的过程中，如果有警告信息，请忽视，这是警告项目中还有很多配置没设置好的原因。代码生成完后，项目根目录下多出两个文件夹“LWIP”和“Middllewares”：


图5： 系统生成的lwIP文件夹   ​  “LWIP”文件夹中包含了lwIP的基本配置文件和硬件驱动接口文件，​“Middllewares”中包含的“src”和“arch”为lwIP的核心文件和平台移植相关代码，所有的代码STM32CubeIDE开发环境都帮我们弄好了，基本不需要修改，唯一需要修改的是ethernetif.c文件，其实开发环境也帮我们自动生成了，只不过驱动是针对STM32F407内部的以太网控制器的，和我们实际使用的ENC28J60不符合而已。

​  下一步是生成STM32F103的项目(MiniSTM32使用的是STM32F103RCT6)，并把F407临时项目生成的“LWIP”和“Middllewares”文件夹拷贝到F103项目的根目录下，并按照下图在项目的“Properties”->“C/C++ General”->"Paths and Symbols"中添加头文件、代码的包含路径。

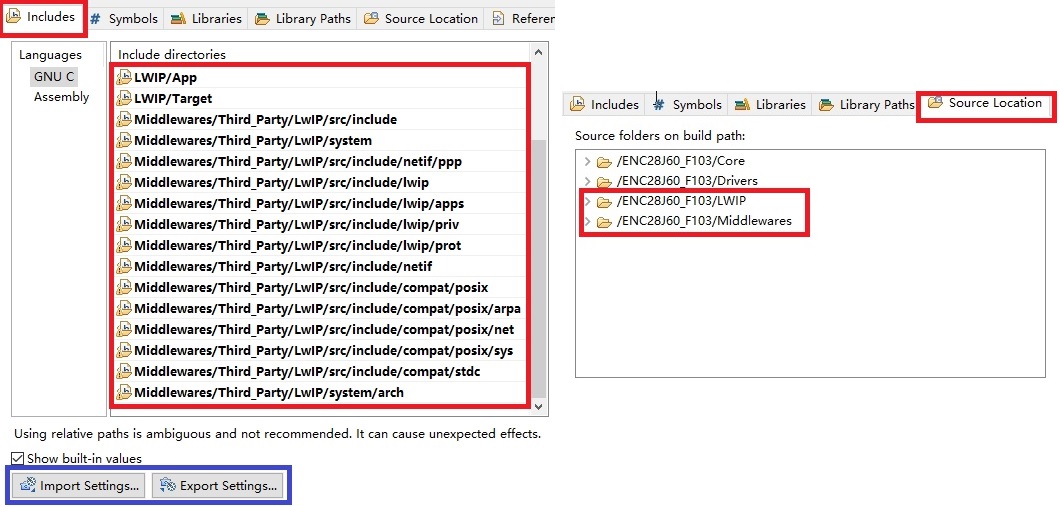

图6： 添加头文件、代码路径

​  Include包含的头文件比较多，如果一个一个添加嫌麻烦的话，可用下面的“Export Settings…”在F407临时项目中导出xml配置文件，直接导入移植目标项目中，然后删除包含“STM32F4xx”的条目即可。至此，lwIP包的核心部分移植基本完成，下面进行lwIP底层和ENC28J60驱动接口的更改、SPI相关GPIO口的设置。
​  因为本移植是在正点原子的STM32 Mini开发板上进行的，所以ENC28J60的驱动也是在正点原子提供的驱动基础上进行修改的，具体下载地址为http://www.openedv.com/docs/book-videos/zdyzshipin/4free/Lwip.html，包含两个文件：enc28j60.c和enc28j60.h，把这两个文件拷贝到移植项目的“Core/Src”文件下，注意，这两个文件的编码方式为GB2312，需要使用notepad++或sublime等软件转换为UTF-8编码，不然在STM32CubeIDE中打开时，中文注释会出现乱码。

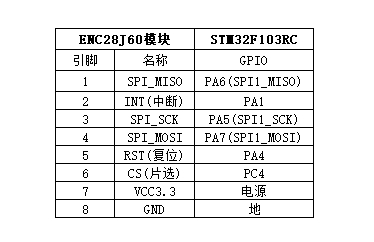

​  正点原子ENC28J60模块有8个引脚，分别是： GND、 RST、MISO、SCK、MOSI、INT、CS 和 V3.3。其中GND和 V3.3用于给模块供电，MISO/MOSI/SCK用于SPI通信，CS是片选信号，INT为中断输出引脚，RST为模块复位信号。网上有很多ENC28J60模块是10引脚的，不能和Mini开发板直接连接，这点请注意。除了电源和地，其他6个引脚和STM32F103的GPIO的对应关系如下：


图7： 引脚对应关系

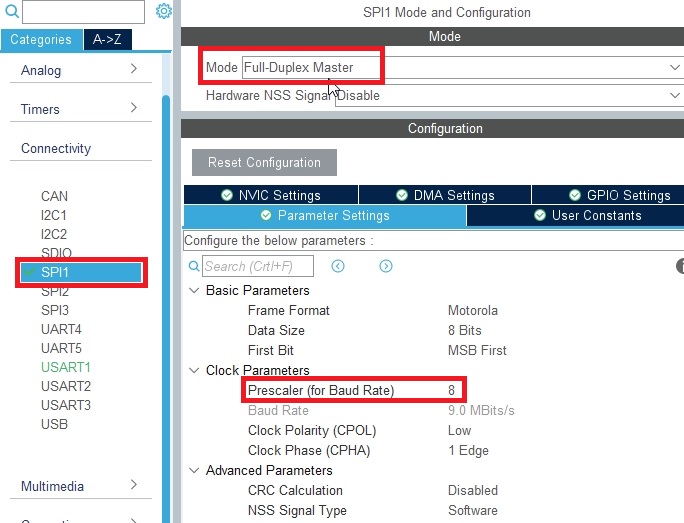

​  在本项目中，ENC28J60模块是和STM32F103的SPI1连接通信的，所以接下来是对SPI1端口以及相关的片选、中断、复位的GPIO端口设置（STM32F103的RCC基本时钟、JTAG调试的配置请参阅相关资料，这里就不赘述了）。首先设置SPI1模块，Mode设置为“Full-Duplex Master”，波特率的分频系数设为8，其他的参数保持默认即可：


图8： SPI1设置

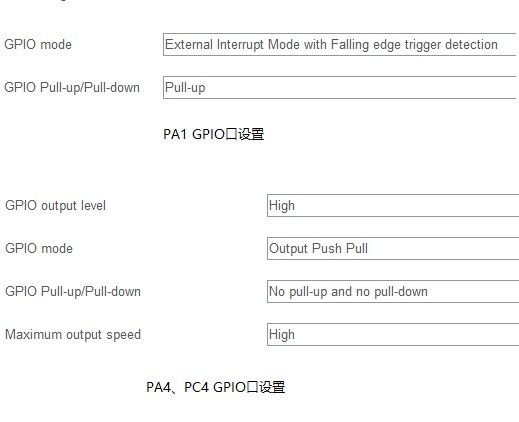

​  其他GPIO端口设置：PA1（INT）设置为中断模式，其“GPIO mode”配置为下降沿触发方式（External Interrupt Mode with Falling edge trigger detection），“GPIO Pull-up/Pull-down”设置为上拉模式（Pull-up），PA4（RST）和PC4（CS）都设置成：GPIO mode为“Output Push Pull”；GPIO output level为“High”，具体见图9。


图9： 中断、片选、复位GPIO设置


​  接下来在NVIC中配置ENC28J60模块的中断引脚，中断连接STM32F103的PA1口，使能EXTI line1 interrupt，并设置中断优先级为2（具体优先级的设置可由自己决定，但需掌握STM32的中断机制）：


图10： ENC28J60引脚中断设置

​  至此，图形界面的软件、硬件配置基本完成，进入软件修改部分，主要修改的内容分三块：ENC28J60驱动、lwIP底层接口和main函数。下面依次来说明软件的修改过程。
  在修改ENC28J60驱动前，需要在“Core/Src”目录下新建一个头文件“”enc28j60_sys.h"，该文件定义了一些驱动需要的数据类型、GPIO端口位操作宏等（参考正点原子驱动中的sys.h），其内容如下：

#ifndef SRC_ENC28J60_SYS_H_
#define SRC_ENC28J60_SYS_H_#include "stm32f1xx_hal.h"
#include "stm32f103xe.h"
#include "ethernetif.h"typedef uint8_t u8;
typedef uint16_t u16;
typedef uint32_t u32;
typedef __IO uint32_t  vu32;#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C#define GPIOA_IDR_Addr    (GPIOA_BASE+8) //0x40010808
#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出
#define PCout(n)   BIT_ADDR(GPIOC_ODR_Addr,n)  //输出
#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入#define delay_ms(x) HAL_Delay(x)		//用HAL库的延时函数替代  delay_ms（）
#define INTX_DISABLE() __disable_irq() 	//关中断
#define INTX_ENABLE() __enable_irq()	//开中断
#define printf(x,...)	//因为没有使能串口，未重定义printf()函数，用宏定义去掉原来驱动的打印函数
#endif /* SRC_ENC28J60_SYS_H_ */


​  在前面的步骤中，已经把ENC28J60的驱动拷贝到“Core/Src”目录下，对enc28j60.h的修改比较简单，只需要把原来的#include "sys.h"替换为#include "enc28j60_sys.h"即可。
​  enc28j60.c的修改相对来说麻烦点，需要声明两个外部变量：“hspi1”为IDE自动生成的SPI1句柄，在main.c中定义，netif结构体gnetif，在lwip.c中定义，增加三个函数，其中两个SPI1_ReadWriteByte()、SPI1_SetSpeed()为SPI1的读写和速度调整函数，另一个为ENC28J60接收到数据而触发的中断回调函数HAL_GPIO_EXTI_Callback()，原来的中断处理函数“void EXTI1_IRQHandler(void)”和“void ENC28J60_ISRHandler(void)”都注释掉，enc28j60.c中变动部分的代码如下：

extern SPI_HandleTypeDef hspi1; //IDE自动生成，在main.c文件中定义
extern struct netif gnetif;		//lwIP netif结构体，在lwip.c文件中定义void SPI1_SetSpeed(u8 SPI_BaudRatePrescaler)
{assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));//判断有效性__HAL_SPI_DISABLE(&hspi1);            //关闭SPIhspi1.Instance->CR1&=0XFFC7;          //位3-5清零，用来设置波特率hspi1.Instance->CR1|=SPI_BaudRatePrescaler;//设置SPI速度__HAL_SPI_ENABLE(&hspi1);             //使能SPI}u8 SPI1_ReadWriteByte(u8 TxData)
{u8 Rxdata;HAL_SPI_TransmitReceive(&hspi1,&TxData,&Rxdata,1, 1000);return Rxdata;          		    //返回收到的数据
}//初始化ENC28J60
//macaddr:MAC地址
//返回值:0,初始化成功;
//       1,初始化失败;
u8 ENC28J60_Init(void)
{u8 version;u16 retry=0;u32 temp;__HAL_SPI_ENABLE(&hspi1); //使能SPI外设//初始化MAC地址temp=*(vu32*)(0x1FFFF7E8);	//获取STM32的唯一ID的前24位作为MAC地址后三字节enc28j60_dev.macaddr[0]=2;enc28j60_dev.macaddr[1]=0;enc28j60_dev.macaddr[2]=0;enc28j60_dev.macaddr[3]=(temp>>16)&0XFF;	//低三字节用STM32的唯一IDenc28j60_dev.macaddr[4]=(temp>>8)&0XFFF;enc28j60_dev.macaddr[5]=temp&0XFF;ENC28J60_RST=0;			//复位ENC28J60delay_ms(10);	 ENC28J60_RST=1;			//复位结束				    delay_ms(10);	ENC28J60_Write_Op(ENC28J60_SOFT_RESET,0,ENC28J60_SOFT_RESET);	//软件复位while(!(ENC28J60_Read(ESTAT)&ESTAT_CLKRDY)&&retry<250)	//等待时钟稳定{retry++;delay_ms(1);}	if(retry>=250)return 1; //ENC28J60初始化失败version=ENC28J60_Get_EREVID();			//获取ENC28J60的版本号printf("ENC28J60 Version:%d\r\n",version);	enc28j60_dev.NextPacketPtr=RXSTART_INIT;ENC28J60_Write(ERXSTL,RXSTART_INIT&0XFF);	//设置接收缓冲区起始地址低8位ENC28J60_Write(ERXSTH,RXSTART_INIT>>8);		//设置接收缓冲区起始地址高8位//设置接收接收字节ENC28J60_Write(ERXNDL,RXSTOP_INIT&0XFF);	ENC28J60_Write(ERXNDH,RXSTOP_INIT>>8);//设置发送起始字节ENC28J60_Write(ETXSTL,TXSTART_INIT&0XFF);ENC28J60_Write(ETXSTH,TXSTART_INIT>>8);//设置发送结束字节ENC28J60_Write(ETXNDL,TXSTOP_INIT&0XFF);ENC28J60_Write(ETXNDH,TXSTOP_INIT>>8);//ERXWRPTH:ERXWRPTL 寄存器定义硬件向FIFO 中//的哪个位置写入其接收到的字节。 指针是只读的，在成//功接收到一个数据包后，硬件会自动更新指针。 指针可//用于判断FIFO 内剩余空间的大小  8K-1500。 //设置接收读指针字节ENC28J60_Write(ERXRDPTL,RXSTART_INIT&0XFF);ENC28J60_Write(ERXRDPTH,RXSTART_INIT>>8);//接收过滤器ENC28J60_Write(ERXFCON,0);ENC28J60_Write(EPMM0,0X3F);ENC28J60_Write(EPMM1,0X30);ENC28J60_Write(EPMCSL,0Xf9);ENC28J60_Write(EPMCSH,0Xf7);ENC28J60_Write(MACON1,MACON1_MARXEN|MACON1_TXPAUS|MACON1_RXPAUS);//将MACON2 中的MARST 位清零，使MAC 退出复位状态。ENC28J60_Write(MACON2,0x00);ENC28J60_Write(MACON3,MACON3_PADCFG0|MACON3_TXCRCEN|MACON3_FRMLNEN|MACON3_FULDPX);// 最大帧长度 1518ENC28J60_Write(MAMXFLL,MAX_FRAMELEN&0XFF);ENC28J60_Write(MAMXFLH,MAX_FRAMELEN>>8);ENC28J60_Write(MABBIPG,0x15);ENC28J60_Write(MAIPGL,0x12);ENC28J60_Write(MAIPGH,0x0C);//设置MAC地址ENC28J60_Write(MAADR5,enc28j60_dev.macaddr[0]);ENC28J60_Write(MAADR4,enc28j60_dev.macaddr[1]);ENC28J60_Write(MAADR3,enc28j60_dev.macaddr[2]);ENC28J60_Write(MAADR2,enc28j60_dev.macaddr[3]);ENC28J60_Write(MAADR1,enc28j60_dev.macaddr[4]);ENC28J60_Write(MAADR0,enc28j60_dev.macaddr[5]);//配置PHY为全双工  LEDB为拉电流ENC28J60_PHY_Write(PHCON1,PHCON1_PDPXMD);	ENC28J60_PHY_Write(PHCON2,PHCON2_HDLDIS);ENC28J60_Set_Bank(ECON1);ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,EIE,EIE_INTIE|EIE_PKTIE|EIE_TXIE|EIE_TXERIE|EIE_RXERIE);ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON1,ECON1_RXEN);printf("ENC28J60 Duplex:%s\r\n",ENC28J60_Get_Duplex()?"Full Duplex":"Half Duplex");	//获取双工方式return 0;
}void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{while(ENC28J60_INT == 0){u8 status;u8 packetnum;u16 temp;ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,EIE,EIE_INTIE);	//关闭ENC28J60的全局中断status=ENC28J60_Read(EIR);	//读取以太网中断标志寄存器if(status&EIR_PKTIF)		//接收到数据,处理数据{ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,EIR,EIR_PKTIF);	//清除ENC28J60的接收中断标志位ethernetif_input(&gnetif);}if(status&EIR_TXIF)			//以太网发送中断{ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,EIR,EIR_TXIF);	//清除ENC28J60的接收中断标志位}if(status&EIR_RXERIF)		//接收错误中断标志位{ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,EIR,EIR_RXERIF);packetnum=ENC28J60_Read(EPKTCNT);temp=ENC28J60_Read(ERXRDPTH)<<8;		//读取高字节temp|=ENC28J60_Read(ERXRDPTL);			//读取低字节temp++;ENC28J60_Write(ERXRDPTL,temp&0XFF);		//先写入低字节ENC28J60_Write(ERXRDPTH,temp>>8);		//先写入低字节ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON2,ECON2_PKTDEC);printf("接收错误！接收到数据包个数:%d\r\n",packetnum);}if(status&EIR_TXERIF)		//发送错误中断标志位{ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,EIR,EIR_TXERIF);ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,ESTAT,ESTAT_LATECOL|ESTAT_TXABRT);printf("发送错误!\r\n");}ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,EIE,EIE_INTIE);	//打开ENC28J60的全局中断}
}


  lwIP底层接口代码的修改。在文件中增加extern dev_strucrt enc28j60_dev变量的声明，主要修改的函数是low_level_init()、low_level_output()、low_level_input()、ethernetif_input()和ethernetif_init()五个函数，保留原来的sys_jiffies()和sys_now()函数，其余的函数都删除掉，修改后的ethernet.c驱动文件如下：

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "lwip/opt.h"
#include "lwip/mem.h"
#include "lwip/memp.h"
#include "lwip/timeouts.h"
#include "netif/ethernet.h"
#include "netif/etharp.h"
#include "lwip/ethip6.h"
#include "ethernetif.h"
#include <string.h>
#include "../../Core/Src/enc28j60.h"
/* Network interface name */
#define IFNAME0 's'
#define IFNAME1 't'
extern dev_strucrt enc28j60_dev;static void low_level_init(struct netif *netif)
{netif->hwaddr_len = ETHARP_HWADDR_LEN; //设置MAC地址长度,为6个字节//初始化MAC地址,和ENC28J60驱动中的MAC地址一致netif->hwaddr[0] = enc28j60_dev.macaddr[0];netif->hwaddr[1] = enc28j60_dev.macaddr[1];netif->hwaddr[2] = enc28j60_dev.macaddr[2];netif->hwaddr[3] = enc28j60_dev.macaddr[3];netif->hwaddr[4] = enc28j60_dev.macaddr[4];netif->hwaddr[5] = enc28j60_dev.macaddr[5];netif->mtu=1500; //最大允许传输单元,允许该网卡广播和ARP功能netif->flags = NETIF_FLAG_BROADCAST|NETIF_FLAG_ETHARP|NETIF_FLAG_LINK_UP;}static err_t low_level_output(struct netif *netif, struct pbuf *p)
{struct pbuf *q;int l=0;u8 *buffer;buffer=mem_malloc(p->tot_len);	//申请内存if(buffer==NULL)printf("发送数据缓冲区内存申请失败\r\n");for(q=p;q!=NULL;q=q->next){memcpy((u8_t*)&buffer[l], q->payload, q->len);l=l+q->len;}ENC28J60_Packet_Send(p->tot_len,buffer);mem_free(buffer);				//释放内存return ERR_OK;
}static struct pbuf * low_level_input(struct netif *netif)
{struct pbuf *p,*q;u32 len;u8 *buffer;int l=0;p=NULL;buffer=mem_malloc(1600);			//申请内存if(buffer!=NULL)len=ENC28J60_Packet_Receive(MAX_FRAMELEN,buffer);	//接收数据else{printf("接收数据缓冲区内存申请失败\r\n");return p;}p=pbuf_alloc(PBUF_RAW,len,PBUF_POOL);	//pbufs内存池分配pbufif(p!=NULL){for(q=p;q!=NULL;q=q->next){memcpy((u8_t*)q->payload,(u8_t*)&buffer[l], q->len);l=l+q->len;}}mem_free(buffer);					//释放内存return p;
}void ethernetif_input(struct netif *netif)
{err_t err;struct pbuf *p;p=low_level_input(netif);   //调用low_level_input函数接收数据if(p==NULL) return;err=netif->input(p, netif); //调用netif结构体中的input字段(一个函数)来处理数据包if(err!=ERR_OK){LWIP_DEBUGF(NETIF_DEBUG,("ethernetif_input: IP input error\n"));pbuf_free(p);p = NULL;}return;
}err_t ethernetif_init(struct netif *netif)
{LWIP_ASSERT("netif!=NULL",(netif!=NULL));
#if LWIP_NETIF_HOSTNAME			//LWIP_NETIF_HOSTNAMEnetif->hostname="lwip";  	//初始化名称
#endifnetif->name[0]=IFNAME0; 	//初始化变量netif的name字段netif->name[1]=IFNAME1; 	//在文件外定义这里不用关心具体值netif->output=etharp_output;//IP层发送数据包函数netif->linkoutput=low_level_output;//ARP模块发送数据包函数low_level_init(netif); 		//底层硬件初始化函数return ERR_OK;
}
void ethernetif_update_config(struct netif *netif)
{//定义的空函数，lwip.c中有对该函数的调用，避免编译报错
}
u32_t sys_jiffies(void)
{return HAL_GetTick();
}u32_t sys_now(void)
{return HAL_GetTick();
}

​  最后是对main.c文件以及一些相关变量的调整，当ENC28J60模块接收到报文时，可采用两种方式读取数据：轮询方式和中断方式，在本移植中采用中断方式来接收报文。首先在main.c中声明四个外部函数：

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
extern void MX_LWIP_Init(void);
extern void MX_LWIP_Process(void);
extern unsigned char  ENC28J60_Init(void);
extern void sys_check_timeouts(void);
/* USER CODE END 0 */

再在main()函数while循环的前面添加ENC28J60_Init()和MX_LWIP_Init()两个初始化函数，在while循环内添加sys_check_timeouts()函数：

  /* USER CODE BEGIN WHILE */ENC28J60_Init();MX_LWIP_Init();while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */sys_check_timeouts();}/* USER CODE END 3 */

另外需要在lwip.h头文件注释掉“extern ETH_HandleTypeDef heth;”，已防编译报错，这个变量是在临时项目中IDE自动生成的以太网控制器的类型声明，在本项目中不需要。
​  至此，全部的代码修改已完成，IP地址的定义在lwip.c文件中的MX_LWIP_Init()函数内，如需修改IP地址，请在此处进行。编译下载后就可进行验证测试了，用网线连接开发板和PC机网口，注意首先要关闭windows的防火墙，不然会出现ping不通的现象，配置PC上网卡的IP地址为：192.168.1.20，掩码：255.255.255.0，网关：192.168.1.1，完成后从电脑上ping开发板地址192.168.1.100，结果如下：


图11： ping测试结果

​  能ping通，则说明lwIP内部的协议栈运行正常。本次lwIP移植为无操作系统实验性质的移植，如需要RTOS的支持，可采用类似的方式进行，在有以太网控制器的芯片上建立临时项目，配置好lwIP和RTOS选项后，拷贝相关的内容至STM32F103项目下进行开发。
