NAL Unit结构解析

NAL Unit包含NAL Header 和 NAL Body

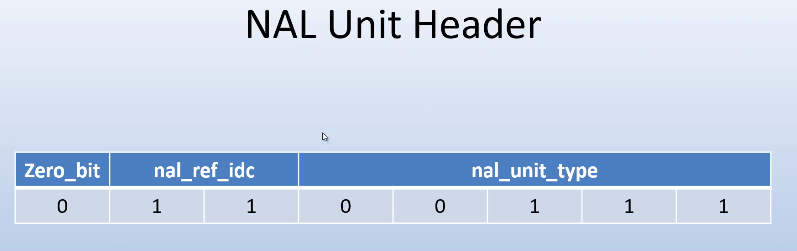

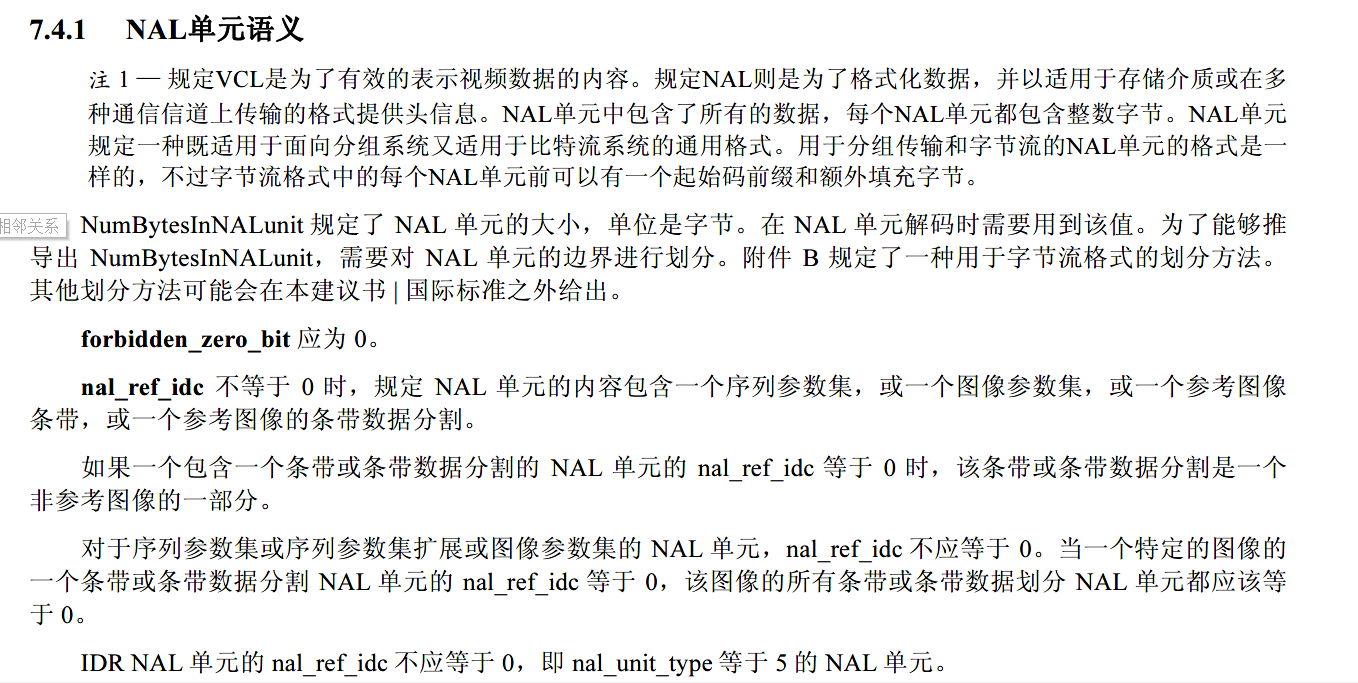

NAL Header: 一个字节，包括：

• forbidden_zero_bit: 0禁止位，1bit；
• nal_ref_idc:参考索引，代表当前NAL Unit重要性，2bit；

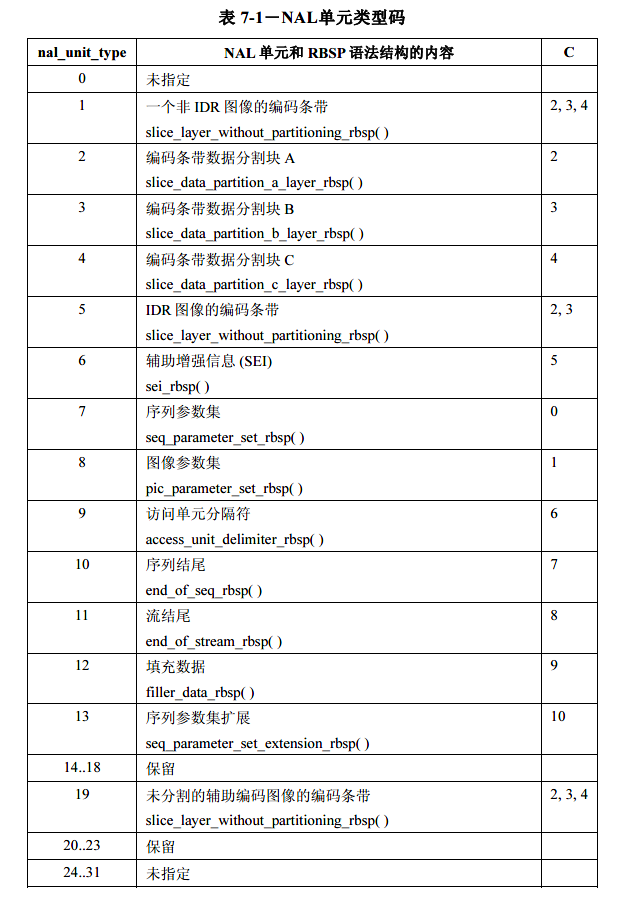

• nal_unit_type: NAL Unit类型，5bit；

NAL Unit的头很简单，下面看看body

• NAL Body包含了有效负载数据及其封装
• NAL Body自外向内的封装共3层
  1. 第一层：EBSP–扩展字节序列载荷
  2. 第二层：RBSP–原始字节序列载荷
  3. 第三层：SODB–数据字节流

EBSP (Extended Byte String Payload）

• 等同于NAL Body数据本身；
• 在EBSP中（可能）包含了一个特殊的字节0x03，表示“防止竞争校验字节”（emulation_prevention_three_byte）;
• 作用：防止NAL Body内部出现与NAL Unit起始码0x 00 00 01或0x 00 00 00 01冲突。

怎么防止冲突的？

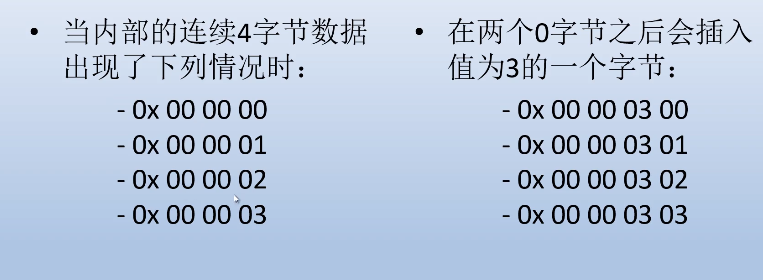

官方代码表格：如果出现两个00，后边会加入一个竞争防止位，这样24个bit为0x000003
解析时看到两个00把03去掉再解析，把03去掉后得到第二层数据RBSP

RBSP:Raw Byte Sequence Payload

• 原始字节序列载荷：相当于NAL Body去掉附加03字节之后的数据；
• 同原始的语法元素码流相比，RBSP在末尾增加了rbsp_trailing_bits()部分；
• rbsp_trailing_bits():包括一个1bits和若干个0bit，用于实现字节的对齐

这样的RBSP数据是否就是语法元素值本身呢？语法元素进行编码之后，并不是按照每个bit进行对齐的，他可能在某个字节余下了几个bit的空余。所以空余需要用rbsp_trailing_bits填充，以实现字节的对齐。

最里边的一层称作SODB
SODB:String Of Data Bits

• 表示H.264的语法元素编码完成后的实际的原始二进制码流。SODB通常不能保证字节对齐。
