一、串口协议

串行接口是一种可以将接收来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接收的串行数据流转换为并行的数据字符供给CPU的器件。一般完成这种功能的电路，我们称为串行接口电路。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。

1.设备间的通信方式

设备之间的通信方式可大致分为串行通信和并行通信。

	串行通信
传输原理	数据各个位同时传输	数据按位顺序传输
优点	速度快	占用引脚资源少
缺点	占用引脚资源多	速度相对较慢

按照数据的传输方向，串口通信分为：单工（广播）、半双工（对讲机）、全双工（电话）

按照通信的方式分为同步通信和异步通信

2.RS-232标准

1.RS232电平与TTL电平的区别

根据通讯使用的电平标准不同，串口通讯可分为 TTL 标准及 RS-232 标准

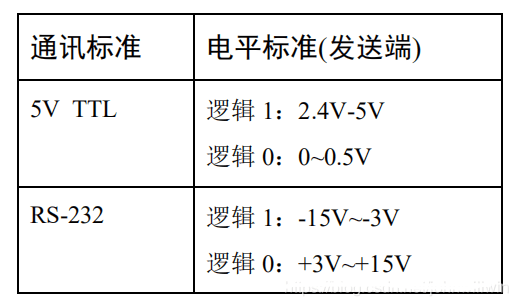

常见的电子电路中常使用 TTL 的电平标准，理想状态下，使用 5V 表示二进制逻辑 1 ，使用 0V 表示逻辑 0 ；而为了增加串口通讯的远距离传输及抗干扰能力，它使用 -15V 表示逻辑 1 ， +15V 表示逻辑 0 。使用 RS232 与 TTL 电平校准表示同一个信号时的对比见下图

2.RS-232串口简介

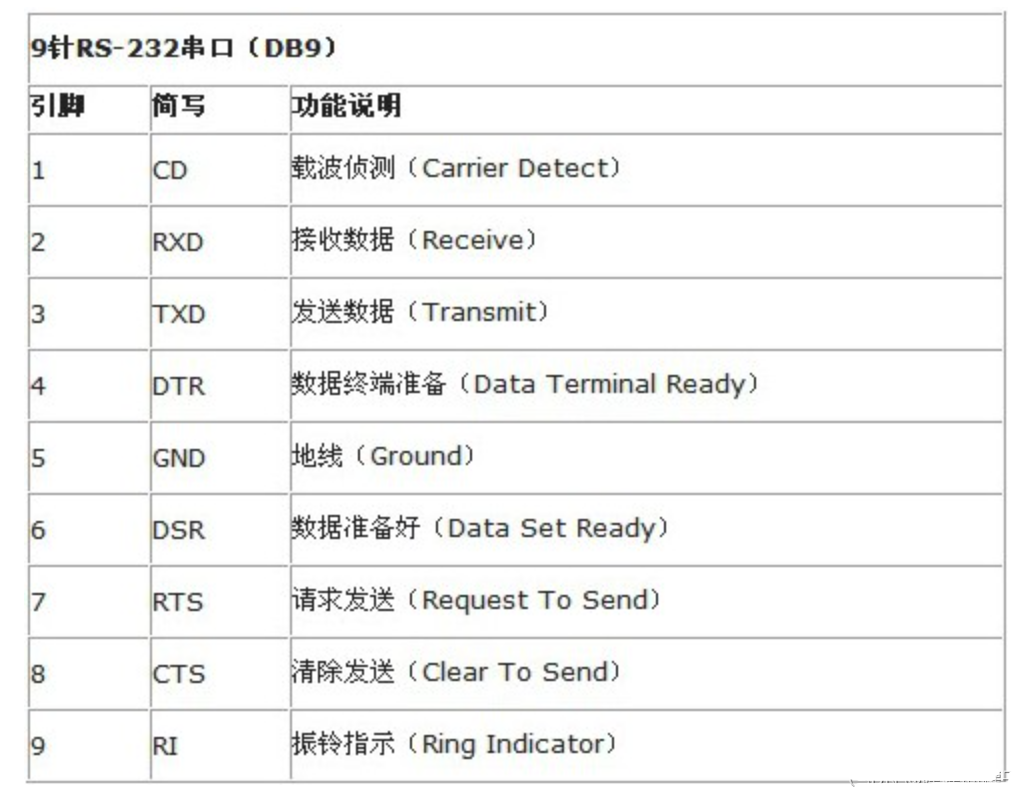

RS232接口（封装D89）

通信过程中只有两个脚参与通信，电路连接时，连接三个脚即可。

2脚：电脑的输入RXD

3脚：电脑的输出TXD 通过2 ，3 脚就可以实现全双工(可同时收发)的串行异步通信

5脚：接地

二、USB转232模块（CH340为例）

1.CH340简介

CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。
在串口方式下，CH340 提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB 总线。
在红外方式下，CH340 外加红外收发器即可构成USB 红外线适配器，实现SIR 红外线通讯。

更多资料可以百度CH340，找到官网查看USB转串口芯片:CH340 - 南京沁恒微电子股份有限公司 (wch.cn)http://www.wch.cn/product/CH340.html

2.实物接线

USB转串口模块可以使用5V、3V3电压供电，需要将跳线帽进行安装。

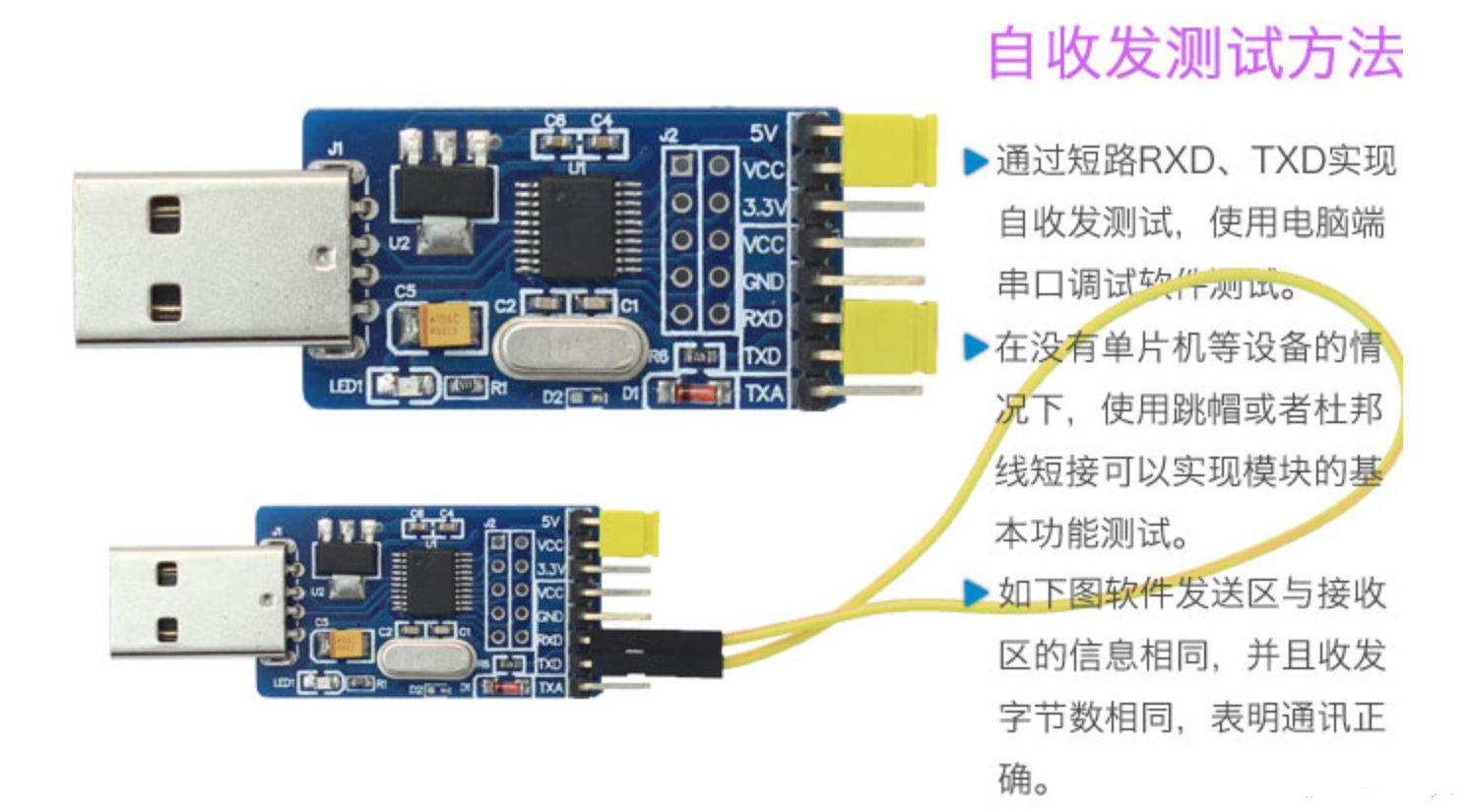

可以对USB转串口模块进行测试，将USB的电压引脚用跳帽接上，然后将RXD和TXD两个引脚用跳帽或者杜邦线接上。

然后打开串口终端，点击“手动发送”或者“自动发送”，如果在接收区可以接收到数据，说明USB转串口模块工作正常，否则需要检查接线是否正确、电路板元器件是否损坏。

下图是USB转串口模块的一些功能模块的标示，USB转串口电路板背后还预留了一些全信号输出的接口，可以将电线直接焊接在这些引脚上来使用预留的功能。

下图是对USB转串口模块的引脚标示，

USB转串口电路板与单片机的接线图，VCC接线是为了单片机供电，USB转串口的RXD引脚与单片机的TXD引脚相连，USB转串口的TXD引脚与单片机的RXD引脚相连，两者的GND引脚直接相连。
